Виды предохранительных клапанов

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

1. Рычажок устанавливают вертикально.
2. Он тянет за собой пружину.
3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.

О высоком качестве приобретенного товара говорит нанесенная на него маркировка. Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости. Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан. Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации. Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.

Кроме вышеперечисленного, различия могут быть в форме и длине штуцера для вывода жидкости. Длинный нелинейный штуцер без расширения на конце будет удобнее, так как на него легче надеть шланг и закрепить его хомутом. Кроме того, иногда вместо предохранительного клапана на домашний бойлер ставят подрывной. Он предназначен для быстрого удаления воды в аварийной ситуации и с ним нельзя стравливать жидкость несколько раз. Хотя функциональность этих запоров во многом и схожа, один не сможет заменить другой.

Предохранительную арматуру для бойлера часто называют обратным клапаном, но на самом деле это совершенно другое устройство, хотя они внешне похожи. Обратный клапан отвечает за однонаправленный ток воды, а предохранительный защищает трубу и водонагреватель от разрушений при избыточном давлении. Установка обратного запорного устройства вместо предохранительного может причинить ущерб имуществу и здоровью жильцов. Устройство однонаправленного тока воды не сможет остановить нагрев жидкости выше точки кипения при отказе терморегулятора и не помешает взрыву внутри устройства, который разрушит не только бойлер, но и стены комнаты.

Проблемы и пути их решения

Причину неправильной работы водонагревателя следует начинать искать сразу же, как только появились первые признаки. Желательно подвергнуть проверке все элементы бытового прибора, начав с термостата, предохранительного клапана и нагревательного элемента. Чаще всего ломаются именно эти детали бойлера.

При поломке клапана мастера советуют не экономить, занимаясь ремонтом детали, а сразу приобрести новый аналог. Модель выбирают по уровню давления, на которое рассчитан клапан, указываемому на корпусе изделия. Эту информацию также указывают в руководстве по эксплуатации предохранительного клапана.

Бывают ситуации, когда клапан не функционирует из-за скрытого брака, выявить который не представляется возможным. Тратить время на поиск брака в конструкции детали не стоит, так как бойлер надо эксплуатировать по назначению.

Поэтому бракованный клапан заменяют новым устройством. Если ресурс установленного предохранительного клапана исчерпан, то его также демонтируют и ставят новое устройство. Сменив клапан, можно не беспокоиться о том, как работает водонагреватель.

Поставленная деталь обеспечит надежную и безопасную эксплуатацию водонагревательного оборудования.

Предохранительный клапан в разобранном виде позволяет увидеть винт, который с помощью отвертки регулирует степень жесткости пружины

Установить водонагреватель и выполнить правильно его обвязку под силу любому начинающему мастеру. Прочитав статью и посмотрев видеоролики, вы сможете все сделать своими руками, сэкономив на оплате монтажных работ, сделанных сторонними организациями.

Если вы считаете, что каждый должен выполнять свою работу на профессиональном уровне, то приглашайте специалистов. Опытные мастера помогут выбрать подходящую модель предохранительного клапана, докупят недостающую фурнитуру, проведут подсоединение бойлера к холодной и горячей воде в соответствии с нормами строительных работ.

Не слушайте только тех горе-мастеров, которые считают предохранительные клапаны ненужными звеньями в обвязочной цепи подключаемого к водопроводу водонагревателя. Никогда не экономьте на своей безопасности!

Причины возникновения протечки и методы ее устранения

Если из предохранительного клапана водонагревателя вода течёт, не переставая, независимо от интенсивности ее использования в локальной системе горячего водоснабжения квартиры или суточной интенсивности использования во всём доме, то вероятность выхода из строя изделия весьма высока. Причины поломок могут быть следующие:

Некачественные изделия

Многие владельцы водонагревателей, экономя на комплектующих, приобретают дешёвые китайские предохранительные клапана. Эти устройства имеют довольно слабые пружины, а сборка выполнена некачественно с нарушением герметичности цилиндров. Такие клапана быстро выходят из строя и срабатывают даже при низком давлении в баке бойлера и начинают течь. Настоятельно рекомендуется заменить изделие на более качественное;

Загрязнение

Если вода в системе водоснабжения имеет низкое качество, а бак бойлера долго не проходил техобслуживание и не очищался от накипи, ржавчины и других твердых частиц, то с большой долей вероятности можно сказать, что внутрь попала твердая частица и не даёт пружине разжаться. В качестве экспресс ремонта рекомендуется открыть клапан на полную и пусть вода течет несколько минут. Засор может вынести потоком воды и пружина станет на свое место;

Избыточное давление в системе водоснабжения

Такая ситуация наблюдается на последних этажах многоквартирных высотных домов, если система водоснабжения имеет верхнюю подачу. Определить, это довольно просто. Будет наблюдаться непрерывная слабая протечка. Более точно проверить давление в системе можно, присоединив к трубе подачи манометр на гибком шланге. Стандартное давление составляет 1,5-3 атм. Если эти показатели превышены, то на входе в локальную систему водоснабжения квартиры рекомендуется установить редукционный клапан. Это устройство предназначено для регулировки давления. Его применение не только устраняет течь предохранительного клапана бойлера, но и защитит некоторые бытовые приборы (стиральная машина, посудомойка) и смесительные краны сантехнического оборудования.

Дефекты от механических повреждений

Причины физического воздействия, как на предохранительный клапан, так и на бойлер могут быть самые разные: падение, повреждение во время чистки, монтажа или транспортировки. При этом повреждённой может быть пружина или прокладка устройства, а также подающий патрубок водонагревателя. Если поврежденный клапан можно заменить на новый, то с ремонтом бойлера рекомендуется обратиться к специалистам;

Протечки бака

Подтекание может образоваться в месте подсоединения трубы к бойлеру или течет сам бак. В этом случае вода стекает по защитному устройству и может показаться, что течет предохранительный клапан. Причины таких протечек могут быть самыми разными: сквозная коррозия материала бака, разгерметизация швов, и т.п. В этом случае речь идет уже о замене самого бойлера;

Разгерметизация в месте подсоединения устройства к патрубку водонагревателя.

Одна из наиболее распространенных поломок. Причиной является строение и утрата эластичности уплотнительной прокладки или ФУМ ленты. Ремонт заключается в демонтаже и повторной установке.

Износ. В результате длительной эксплуатации пружина теряет упругость и открывает сливное отверстие даже при рабочем давлении системы водоснабжения. Потребуется замена устройства.

Необходимость установки предохранительного клапана

Эта деталь защищает бойлер от избыточного давления. При нагреве вода расширяется, выходить ей некуда, поскольку бак представляет собой замкнутое пространство. На помощь приходит предохранитель, который сбрасывает излишки.

Представьте, что бойлер установлен без какого-либо препятствия между ним и водопроводом. Когда показатели в баке превысят норму, вода будет поступать в систему. В результате горячий поток может политься из кранов либо из бачка унитаза.

Вторая важная функция клапана — препятствие для обратного тока воды в магистраль. Чем это опасно? При пониженном давлении (например, ночью), вода из бака будет уходить в слив. При этом ТЭН продолжит свою работу без жидкости и сгорит. В худшем случаем может случиться пожар.

Каким образом работает клапан

Рассмотрим подробнее:

Деталь состоит из большого и малого цилиндра. В большом размещена заслонка в виде тарелки, он срабатывает под воздействием пружины. Малый размещается перпендикулярно, и его заслонка срабатывает в другую сторону. Также он оснащен сливным патрубком с рукояткой сброса.

• Холодный поток поступает в систему, создавая напряжение на клапан. Последний открывается, запуская поток.
• По мере наполнения емкости бойлера давление внутри возрастает, поэтому заслонка закрывается.
• Во время нагрева показания в корпусе становятся еще выше. Как только оно превышает норму, срабатывает пружина большого цилиндра, излишки сливаются через дренажный патрубок.

Таков принцип работы. Некоторые «мастера» считают, что достаточно установить обратный клапан вместо предохранительного. Эта ошибка может привести к серьезной аварии.

Кипящая жидкость нагнетает давление в баке, которому нет выхода. Если случайно открыть в это время кран, часть воды стечет и давление резко снизится. Остатки воды вскипят мгновенно, пар заполнит бойлер, что приведет к взрыву. Читайте, что делать, если это случилось.

Вот основные функции предохранительного клапана:

• Блокирует слив воды в канализацию.
• Регулирует давление в системе.
• Служит защитой от гидроударов.
• Позволяет быстро слить содержимое при необходимости.

Разберемся, как самостоятельно установить деталь.

Нужно ли выливать воду с бойлера?

Слив воды из водонагревателя процедура нечастая, но неминуемая. Ее необходимость опосредуют следующие обстоятельства:

слив воды из бойлера для снятия и замены трубчатых электрических нагревательных элементов или коротко, ТЭНов. Расположены они внутри «аристона», поэтому снять и заменить их при необходимости, не сливая воды, невозможно. слив воды для осмотра и технического обслуживания ТЭНов. При нагреве воды на поверхности ТЭНов образуются отложения солей в виде накипи. Накипь ведет к повышенному расходу электроэнергии и быстрому выходу ТЭНов из строя. Внутри водонагревателя устанавливаются специальные анодные магниевые или титановые стержни для защиты нагревателей от этих вредных последствий работы прибора. Но они только замедляют, а не исключают полностью образование накипи на трубчатых электронагревателях. Выручит только механическая очистка поверхности нагревателей, решить о которой можно только после осмотра ТЭНов. Значит, опять сливать воду. слив воды для замены анодных стержней. Анодные магниевые стержни внутри бойлера защищают ТЭНы и внутреннее пространство водонагревателя от образования ржавчины, коррозии и преждевременного разрушения. Однако со временем они требуют замены, которую производители «аристонов» рекомендуют делать не реже одного раза в год

Невнимание к состоянию анодного стержня приводит к быстрому появлению в емкости бойлера сквозных отверстий или к поломке ТЭНов. Осмотреть или заменить магниевый анод без слива воды нельзя, это в данном случае обязательный этап работы

Сегодня производители устанавливают не только магниевые, но и титановые аноды, выполняющие в водонагревателях те же функции. По уверениям изготовителей титановые аноды предназначены работать весь срок эксплуатации бытового прибора, однако и для них требуется периодический осмотр. Без слива воды это сделать нельзя. удаление воды для устранения поломок водонагревателя, включая поломки электропитания и цепей управления. Для ремонта бойлер обязательно потребуется снять с креплений, а это непросто, даже если емкость бойлера рассчитана на 10, а не 50 или 100 литров воды. Сливать ее придется. Некоторые виды ремонта бойлера без слива воды просто немыслимы. Например, нельзя без удаления воды в подогревателе заменить подтекающую прокладку крепления трубчатых водонагревателей. освобождение бойлера от воды для его очистки. Сразу после первого включения в емкости водонагревателя начинает образовываться вредные вещества. Это выпадающие в осадок соли, ржавчина, песок и частицы грунта в воде. В борьбе с ними не помогут даже фильтры. Это содержимое емкости бойлера становится источником загрязнения горячей воды из бойлера. В результате стирка или умывание могут привести к неожиданному и неприятному результату. Кроме того, внутреннее пространство бойлера — это благодатная среда для размножения микробов, в том числе и болезнетворных. Температура воды в бойлере, а это не больше 80 градусов тепла, не может помешать размножению бактерий отдельных видов. Вода тогда может представлять опасность для здоровья, или приобретает неприятный запах. Исключить эти последствия можно только путем тщательной очистки, мойки и дезинфекции накопительной емкости. Но для этого следует сначала слить из нее воду.

 Удаление воды из бойлера возможно разными способами, неравноценными своим удобством, затратам сил и времени. О каждом из них полезно знать любому покупателю водоподогревателя.

Течь воды с клапана

Течь воды – обычное дело для предохраняющего устройства, это указывает на исправную его работу. Но если вода течет слишком быстро или постоянно, то это может указывать на одну из этих проблем:

• неправильно отрегулирована жесткость пружины;

• слишком высокое давление в системе;

Если к последней проблеме вы не имеете никакого отношения, то жесткость пружины может быть неправильно отрегулирована только в случае бездумного обращения с регуляторами.

Скачки в системе можно устранить с помощью еще одного клапана – редукционного, он устанавливается до предохранительного и обеспечивает подачу стабильного давления на водонагреватель.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Назначение

В процессе нагревания воды в накопительном баке водогрейного оборудования, объём жидкости увеличивается примерно на 2-3%. В соответствии с законом термодинамики, при условии даже незначительного повышения температуры, замкнутая система характеризуется ростом давления.

Установленные в бойлерах терморегулирующие устройства и термостаты позволяют легко и эффективно контролировать температурный режим жидкости, но при выходе их из строя рост давления внутри системы становится критическим.

Предохранительный клапан водонагревателей Ariston

Результатом лавинообразного повышения уровня давления является разрыв корпуса бойлера и взрыв водогрейного оборудования.

С целью предотвращения превышения допустимых пределов давления, устанавливается предохранительный клапан, способный сбрасывать часть жидкости наружу в критической ситуации.

Однако функциональное назначение предохранительного клапана сброса избыточного давления воды для водонагревателя в водогрейном оборудовании не ограничивается исключительно защитой бойлера, а также представлено:

• предотвращением возврата нагретой жидкости из накопительного бака в водопроводную систему;
• сглаживанием скачков водяного давления или так называемого гидроудара на входе в водонагревательное оборудование;
• сбросом излишнего количества нагретой воды из бака в условиях критического повышения температурных показателей и уровня давления;
• возможностью осуществлять слив жидкости из водонагревательного бака с целью выполнения профилактики и ремонтных мероприятий.

Отсутствие клапана не препятствует в экстренной ситуации оттоку нагретой воды из бойлера, поэтому оголившиеся ТЭНы в короткие сроки выгорают.

Предохранительный клапан не допустит обратного перелива воды в водовод, предотвратит скачки давление и гидравлический удар, а также позволит слить излишки жидкости с целью технического обслуживания.

Принцип работы

Предохранительный защитный клапан – устройство прямого действия. Когда резервуар водонагревательного устройства наполняется, сила воздействия жидкости отжимает тарельчатый клапан, давая возможность заполнить емкость.

После заполнения бака водяной напор внутри станет больше, под его воздействием обратный клапан большого цилиндра закроется, препятствуя оттоку обратно через водопроводную систему. По мере уменьшения жидкости внутри резервуара ее сила воздействия постепенно снижается. Обратный клапан отжимается, возобновляя заполнение бака.

Увеличение температуры повышает уровень напора. Под его воздействием, выше допустимого значения, срабатывает тарельчатая конструкция маленького цилиндра, открывается дренажное отверстие, лишний объем выводится наружу. Давление внутри системы выравнивается, обратный возвращается к первоначальному положению.

Как установить клапан

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

• между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
• необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;

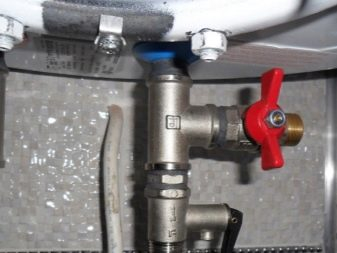

• для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Причин, почему постоянно течет предохранительный клапан, может быть две:

• неисправность изделия;
• слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Установка и регулировка узла безопасности

Установить предохранительный клапан на бойлер способен любой человек без помощи сантехника. Правильная монтажная схема указывает, что узел безопасности крепят на патрубок входа холодной воды в водонагреватель. Ниже идут краны, фильтра и другие элементы обвязки.

Устанавливается клапан на водонагреватель в такой последовательности:

• Установка предохранительного клапана осуществляется непосредственно на патрубок входа холодной воды, идущий внутрь водонагревателя. Часто между ними ставят разъемный переходник – «американку» для удобства демонтажа при обслуживании.
• На резьбу патрубка или переходника наматывают фум ленту для уплотнения соединения. Узел безопасности накручивают так, чтобы стрелка на корпусе была направлена в сторону бойлера.
• При накручивании на водонагреватель предохранительного клапана нужно остановиться, когда почувствуется упор. На дешевых моделях монтажный предохранитель отсутствует. Деталь накручивают на четыре оборота. Больше проворачивать нельзя. Резьба патрубка закроет канал штуцера для слива воды.

После установки стоит заглянуть внутрь корпуса со стороны обратного клапана. Внутри отверстия виднеется седло и сама пластина запорного механизма. Для проверки работоспособности пальцем или карандашом надавливают пластину. Она должна податься внутрь, а при отпускании возвратиться на исходное место.

Когда вся схема будет собрана, приступают к регулировке узла безопасности:

• Водонагреватель заполняют водой, подают напряжение и выставляют на терморегуляторе максимальную температуру. Предстоит подождать, пока произойдет полный нагрев, и автоматика отключит ТЭН.
• Из штуцера должны появиться капли жидкости. Если их нет, прокручивают регулировочный винт до получения положительного результата.
• После регулировки рычажком стравливают из бака немного воды, после чего возвращают механизм в закрытое состояние. Капель из штуцера прекратится. Внутрь бака поступит новая порция воды. ТЭН ее нагреет, и жидкость вновь начнет капать из штуцера.
• Отрегулированный на максимальную температуру механизм всегда сработает при превышении допустимого рубежа. Теперь на регуляторе можно задать меньшую рабочую температуру, например, 50–60оС. При достижении такого порога из штуцера жидкость не будет капать.

На работоспособность рычага принудительного слива и срабатывания при максимальной температуре проверяют группу безопасности 1 раз в месяц. Если отсутствует регулировочный винт и не срабатывает механизм по нужным параметрам, деталь заменяют.

Что делать?

Причин избыточного выливания воды через штуцер клапанного устройства может быть несколько, а решение проблемы бывает очень разным по сложности и технологии выполнения:

• при потере элементом своих защитных качеств вследствие износа, включая растяжение пружины и растрескивание тарельчатого устройства, выполняется замена арматуры;
• при поломке клапана в результате гидроудара при резком повышении напора в водопроводе, также целесообразно заменить элемент новым, с аналогичными показателями;
• при засоре штуцера или внутренней части системы мусором и накипью, целесообразно произвести чистку, частичную или полную замену;
• если протечка вызвана изначально неправильным монтажом защитного узла, то необходимо осуществить диагностику предохранительной арматуры, включая замеры сбросового давления при помощи манометра с последующей заменой клапана при необходимости;
• если обильное вытекание воды и некорректная работа арматуры водогрейного устройства спровоцированы несоблюдением требований установки, то следует перенести защитный узел на правильно выбранное место.

После того, как будет выполнен правильный перенос защитной арматуры или полная замена предохранительного узла, избыточное вытекание воды должно прекратиться. Обратный эффект наблюдается при несоответствии номинального уровня давления, заявленного изготовителем, с реальными показателями.

Не менее часто причиной вытекания является неправильно выбранный или слишком высокий температурный режим нагрева воды, а также избыточный водяной напор внутри системы, поэтому приобретаемое водогрейное оборудование должно полностью соответствовать всем требованиям.

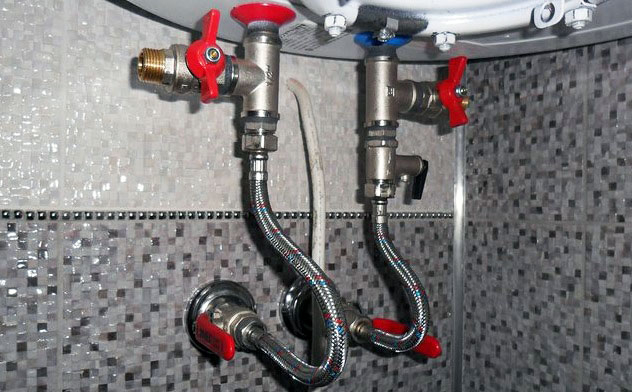

Правильно установленный бойлер

Очень важно помнить, что эксплуатация водогрейного оборудования без такой комплектующей арматуры, как предохранительное клапанное устройство, категорически запрещена. При обустройстве системы альтернативного горячего водоснабжения в условиях избыточного давления в магистральном водопроводе, на вход обязательно устанавливается специальный редуктор, способный регулировать такие параметры

Хотите сэкономить на монтаже бойлера? Как подключить водонагреватель к водопроводу в квартире – схему подключения вы найдете в статье.

Виды пластиковых панелей для ванной комнаты и варианты ремонта рассмотрим в этом материале.

Обязательным условием комфортной и безопасной эксплуатации водогрейного оборудования, оснащенного предохранительным клапанным устройством, является подвод к дренажному отверстию гибкого прозрачного шланга, второй конец которого выводится в канализационную систему или специально установленную для сбора выделяемой воды емкость.

Важна ли нормальная работа водонагревателя ?

Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.

Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию

Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.

Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме. Узнать подробнее

Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.

Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!

Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.

• Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
• Также он предотвращает обратный ход воды в трубопровод.
• Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
• А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.

Монтаж клапана своими руками

Для начала нужно выбрать правильную модель. Если до этого у вас был установлен водонагреватель и вы решили выполнить замену, тогда просто возьмите старую деталь в магазин и купите аналогичную. Ко многим моделям «Аристон», «Электролюкс», «Термекс» клапаны идут в комплекте. Но если такового не оказалось, прислушайтесь к нашим рекомендациям.

На фото ниже два элемента с рычагом принудительного слива. Чтобы привести его в действие, достаточно поднять рычаг. На модели слева флажок прикреплен винтом — это исключает возможность нечаянного слива. Также на корпусе видна стрелка, которая указывает направление потока. Цифры означают давление, на которое рассчитан элемент. На модели справа никаких обозначений нет, поэтому такой вариант лучше не выбирать.

Данные варианты подходят приборам на 50-60 литров. Для объема от 200 литров выбирайте изделия, как на фото ниже.

Они имеют манометр давления, кран и привлекательный дизайн.

Для установки вам понадобятся:

• разводной ключ;
• фум-лента;
• пакля;
• герметичная паста.

Этапы работы

Обязательно отключите нагреватель от сети. Если была залита вода — слейте. Установка проводится на холодный трубопровод до запорного крана.

• Покройте резьбу паклей или фум-лентой.
• Подсоедините клапан к патрубку.
• Крепко закрутите соединение, используя разводной ключ.

На носик детали подключается трубка, которая ведет в канализацию. Лучше, чтобы она была прозрачная: так вы сможете контролировать процесс.

Чтобы проверить работоспособность, достаточно проследить за работой техники. При нагреве вода должна капать в трубке. Если этого не происходит, тогда:

• Случился засор.
• Устройство заклинило, либо оно неисправно.

Чего нельзя делать во время монтажа:

• Ставить запорные краны между корпусом нагревателя и предохранителем.
• Ставить предохранитель на расстоянии 2 метров от техники.

Так можно самостоятельно выполнить работу по установке. Монтаж обязательно нужно проводить при покупке накопительного бойлера.
