Что из себя представляет обратный клапан для скважинного насоса и где его устанавливать

Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

• корпус с рабочей камерой;
• регулирующий орган;
• исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом

При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь

Она может выполняться в нескольких вариантах:

1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

• муфтовые – применяется резьба;
• фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
• межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

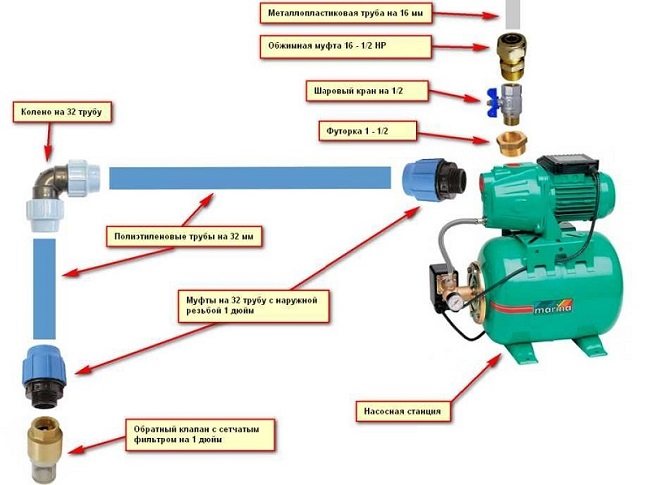

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К1, включает и отключает агрегат;
• переключатель S1, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S1 при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К1;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT1, после чего включится реле К1.

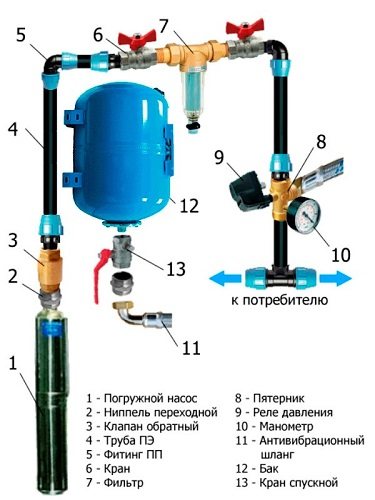

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Обратный клапан для погружного насоса

Обратные клапаны для погружных насосов выполняют ту же функцию, что и для поверхностных, то есть предотвращение тока воды в трубопроводе в обратном направлении.

Они бывают разных видов — например, с откидным механизмом, где затвор на шарнирах крепят над седлом, или с подъемным механизмом, когда заслонка поднимается вверх под давлением водяного потока. Заслонки делают из металла или полимеров.

Установка обратного клапана

В большинстве случаев монтаж такого устройства можно выполнить самостоятельно. Для этого нужно только следовать руководству и технической документации насосной станции. Там будет описан и сам алгоритм установки, и указаны оптимальные места. Главное перед началом монтажных работ убедиться в том, что на устройстве нет сколов.

Нюансы монтажа обратного клапана

Запорная арматура должна устанавливаться вертикально, в зависимости от условий. Например, при небольшой глубине бурения скважины до 8 м арматура устанавливается сверху, иначе контролировать сток воды будет тяжело.

Монтаж обратного клапана.

Если речь идет об относительно неглубокой скважине и расстояние до дома невелико, то достаточно установить 1 обратный клапан.

Самодельный обратный клапан

Теоретически обратный клапан можно собрать своими руками

Для этого придется приобрести целый ряд деталей, включая муфту (важно, чтобы резьбовое соединение было наружным), тройник (у него должно быть внутреннее соединение соответствующей резьбы), пружину такого размера, чтобы она в тройник входила свободно. Дополнительно понадобится металлический шарик, диаметр которого на 2-3 мм меньше внутреннего размера тройника

Последний можно брать стандартный, изготовленный из стального или латунного сплава. Этот тройник играет роль корпуса клапана, на него устанавливают муфту, а с 2 стороны — упомянутый шарик и пружину, а затем заглушку. Для этого необходимо приобрести пробку с резьбой и ФУМ-ленту.

Важно, чтобы степень сжатия пружины была правильно отрегулирована и не мешала свободному току воды, а при снижении напора обеспечивала закрытие выхода

Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.
Определяют правильное направление установки. Его указывает стрелка на корпусе.
Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.
Подтягивают крепление газовым ключом

Важно не переусердствовать – встречаются изделия не очень крепкие.

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

Подготовка дачи к зиме: слив воды

Все правильно устроенные водопроводные системы в загородных домах сезонного проживания, независимо от материала труб, запорной арматуры, рабочего давления и места расположения насоса в главном одинаковы:

• Трубы имеют небольшой уклон в сторону скважины или колодца.
• Труба, по которой вода поступает в дом, имеет обратный клапан (в колодце или в доме, рядом с гидроаккумулятором). В рабочем режиме он препятствует сливу воды.

Чтобы слить всю воду из водопровода, хозяин дачи должен остановить работу этого клапана, тогда вода вернется обратно в колодец, или, если используется скважина, сольется в специальный сток. Поэтому на трубе между обратным клапаном и гидроаккумумлятором устанавливается сливной кран (в колодце ставят кран с длинной ручкой, чтобы можно было открывать и закрывать его с поверхности земли).

Когда обратный клапан установлен на трубе доме, рядом с гидроаккумулятором, сливной кран делают на параллельной трубе.

Иногда система смонтирована не совсем правильно, и параллельной трубы со сливным краном в ней нет. Тут нет другого выхода – остается разбирать узел подвода воды и сливать ее вручную.

После слива воды нужно разобрать все фильтры, которые установлены в системе перед гидроаккумулятором и за ним, вынуть картриджи и отправить их на хранение.

Выбор запорной арматуры

Какой обратный клапан выбрать, на какие характеристики обращать внимание? Чтобы ответить на эти вопросы, нужно рассмотреть классификацию детали и факторы, которые должны учитываться при ее монтаже. Выбирая запорную арматуру, нужно принимать во внимание следующее:

• номинальное давление, при котором запорная арматура будет работать безопасно;
• место монтажа;
• способ крепления к системе водопровода;
• степень загрязнения окружающей среды.

Кроме этого, обратные клапаны классифицируют по способу крепления:

• монтаж при помощи сварного оборудования к полипропиленовым трубам;
• крепление через фланцы;
• монтаж с помощью резьбовых муфт;
• межфланцевый монтаж.

Нужно учесть, что рассматриваемая запорная арматура делится на обратные затворы и клапаны. Отличие заключается в том, что у клапана внутренняя перегородка представляет собой золотник, а у затвора — круглый диск. Затвор может быть выполнен из различных материалов: чугун, сталь, титан, бронза, неметаллические материалы. Исходя из способа исполнения затвора, защитное устройство разделяют на подъемные, шаровые и поворотные. В межфланцевом обратном клапане затворка — это диск либо створок, которые препятствуют обратному оттоку воды при отключении насосного оборудования.

Межфланцевый обратный клапан наделен такими преимуществами, как небольшой размер и малый вес. Их монтаж возможен практически в любом положении. Довольно часто такое устройство монтируется с пластиковыми трубами. Установка должна осуществляться в соответствии с направлением потока воды. Чтобы избежать гидроудара при остановке насосного оборудования, используют двухстворчатые клапаны. Конструктивно такая деталь имеет створки, которые складываются при обратном движении воды. Как правило, для таких клапанов характерен диаметр 500-700 мм. Если же говорить об обычных элементах, то их диаметр не более 400 мм. Поворотные клапаны применяются в воздушных и гидросистемах больших размеров. Шаровые устройства используют в основном в сантехнике.

Чтобы не пришлось размораживать трубы в зимний период в случае аварийной ситуации, рекомендуется установить электромагнитный обратный клапан. Устройство представляет собой шаровый кран с электроприводом. В исходном состоянии деталь является открытой, а при подаче питания закрывается. В случае отключения электричества и замерзании дома, клапан сработает, что приведет к сливу воды из системы.

Конструктивные особенности и назначение

Чтобы понять, насколько важную функцию выполняет обратный клапан для воды для насоса, достаточно разобраться в принципе работы автономной системы водоснабжения в целом и данной части ее оснащения в частности. Главным элементом таких систем, на который и приходится основная нагрузка, является насосная станция. В ее функции входит выкачивание воды из подземного источника – скважины или колодца. Выкачиваемая насосом из скважины или колодца вода по специальным трубам подается в гидроаккумулятор, который одновременно выполняет две функции:

• выступает в роли накопительной емкости для воды;
• позволяет поддерживать требуемое давление воды в автономной системе.

Между тем поддерживать требуемый уровень давления в трубопроводе не получится, если воду, поступающую из подземного источника, не заблокировать в системе. Проблем с этим не возникает, когда работает насос. Когда же он находится в выключенном состоянии, вода может просто вытечь из труб и гидроаккумулятора обратно в скважину или колодец. Для того чтобы не допустить этого, и применяют такое простое, но вместе с тем эффективное устройство, как обратный клапан для воды для насоса.

Схема автономного водоснабжения

Обратный клапан для оснащения насоса блокирует обратный отток воды из системы. Основными элементами конструкции такого устройства являются корпус, в котором располагается подпружиненный запорный элемент. Таким образом, принцип действия подобного затвора заключается в следующем.

• При поступлении в обратный клапан потока воды с определенным давлением пружина сжимается, открывая запорный элемент и давая возможность жидкости свободно протекать через устройство.
• При падении давления потока воды в трубопроводе пружина водяного обратного клапана возвращает его запорный элемент в закрытое состояние, тем самым перекрывая жидкости возможность двигаться в обратном направлении.

Обратный клапан открывается давлением потока, а закрывается пружиной, если поток прекращается

Обратным клапаном, позволяющим оперативно блокировать воду в трубопроводе, единая система водоснабжения разделяется на отдельные участки, каждый из которых характеризуется своим уровнем давления находящейся в трубах жидкости.

Благодаря высокой эффективности обратные клапаны одинаково успешно применяются для оснащения как бытовых скважинных насосов, так и насосных станций промышленного назначения. Такие устройства, кроме того, позволяют уменьшить урон от поломки трубопроводной системы в том случае, если на ее отдельных участках образовались утечки транспортируемой воды.

Во многих случаях использование обратных клапанов предусматривается уже на стадии проектирования автономных систем водоснабжения. В частности, многие модели погружных насосов, используемых для колодца или скважины, в процессе производства оснащаются даже не одним, а несколькими затворами.

Клапан обратный пружинный муфтовый: виды по материалу

Изделия могут производиться из разных материалов:

Латунь – наиболее популярный материал. Он не ржавеет, прост в обслуживании, хорошо подходит ко всем типам труб.

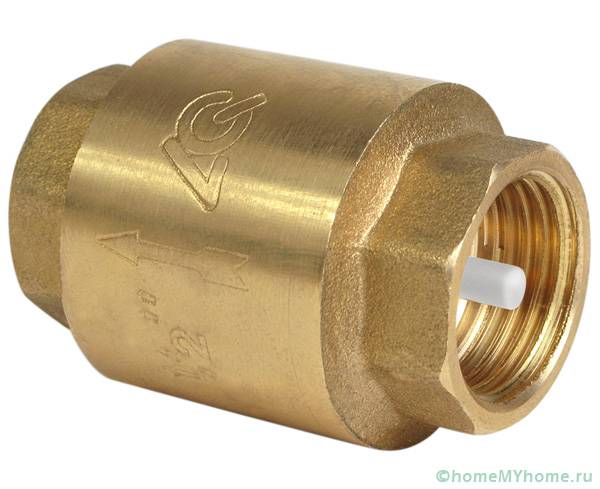

Латунный корпус клапана

Чугунные корпуса можно встретить значительно реже. Этот материал подвергается коррозии, на нем довольно быстро скапливаются различные отложения. Обычно чугунные изделия применяют на трубах большого диаметра, и в быту их не используют.

Чугунный корпус

Нержавеющая сталь. Она является самым надежным, но и самым дорогим материалом: элементы из нее прослужат значительно дольше любых других. Они не боятся коррозии и воздействия разнообразных веществ, на корпусе не скапливаются отложения.

Корпус из нержавейки

Комбинированные: корпус такого изделия может быть из разных материалов, например, сочетать латунь и нержавеющую сталь. Затвор любого устройства чаще всего из пластика.

Универсальное приспособление обратного типа с сетчатым фильтром

Отличия по способу крепления

Большинство устройств крепится посредством муфты. Для этого требуется два перехода с резьбой, которые подбираются по размеру трубопровода. Могут быть использованы и крепления фланцевого типа. Чаще всего их имеют чугунные элементы большого диаметра. Такие фланцы стягиваются болтами. Этот вид фиксации также актуален для небольших изделий, когда на трубе нет места для иного крепления.

Фланцевое соединение – один из лучших вариантов

Пружинный обратный муфтовый клапан является наиболее часто применимым. Его используют в квартирах для установки на трубопровод, водонагреватель, такие изделия устанавливают после счетчика, что не позволяет ему крутиться в другую сторону. Устройства такого типа не дают опорожниться трубам, если происходит слив воды в стояке.

Устройство пружинного механизма: он состоит из латунного корпуса, который разбирается на две части. Между половинками размещают подвижный золотник. Он обычно из пластика. В движение такой золотник приводится напором воды и пружиной.

Пружинные элементы: корпус и внутренняя часть

Статья по теме:

Устройство и принцип действия

Прежде чем заняться подбором автоматических отсечных приборов, следует узнать подробнее, какие они бывают, чем отличаются друг от друга, из каких материалов изготавливаются. Изделие любого типа состоит из практически одинакового набора основных элементов.

Корпус

Может быть выполнен из коррозионностойких материалов: латуни, нержавеющей стали, чугуна или полипропилена. На поверхность наносится стрелка, указывающая направление движения среды, величина давления на которое он рассчитан, в мегапаскалях (МПа), и диаметр в дюймах или миллиметрах.

Запорный орган

Может иметь форму шара, диска, тарелки. В некоторых моделях запорный орган выполнен в виде створок, как диск, разрезанный пополам. Выше линии разреза и параллельно ему вмонтирована ось, на которую надеты пружины створок.

Пружина

Удерживает запорный орган в положении «закрыто» при отсутствии давления. С включением насоса, запорный орган сжимает пружину и открывает проход, переходя в положение «открыто».

Уплотнение

Седло клапана уплотняется полимерным материалом, обеспечивая его плотное прилегание и герметичность, а положении «закрыто». Материалом для уплотнения чаще всего выбирают PTFE, проще говоря – фторопласт.
Несмотря на некоторые отличия, изделия всех типов имеют общий принцип действия:

• вода поступает в аппарат и давит на запорный орган;
• пружина, прижимающая запорный орган к седлу сжимается;
• запорный орган двигаясь следом за сжимающейся пружиной отрывается от седла, освобождая проход в нужном направлении;
• при снижении напора воды, пружина разжимается и давит на запорный орган, прижимая его к седлу, закрывая проход.

Таким образом исключается любая возможность изменения направления движения воды в трубопроводе.

Какие бывают клапаны

С учетом конструктивных особенностей различают следующие виды приборов:

• подъемные;
• лепестковые;
• двустворчатые;
• гравитационные.

Есть смысл познакомиться с каждым из них поближе.

Гравитационные клапаны

Большинство устройств можно отнести к пружинным. Исключение составляю гравитационные клапаны, механизм которых обходится без пружин. Их запорный орган так же открывается напором воды. При отсутствии давления он возвращается на место под действием собственного веса (гравитации). Конструкция их чрезвычайно проста. Диск запорного органа одним краем подвешен на оси, закрепленной в корпусе. Под давлением воды, диск поворачивается на оси и поднимается свободным краем вверх, открывая путь воде. При отсутствии воздействия диск под собственной тяжестью возвращается на седло, закрывая проход для воды.

К гравитационным относят лепестковый (на фото внизу) и редко используемый шаровый клапан. В первом случае происхождение названия можно объяснить схожестью запорного органа с лепестком. Во втором – проход воды закрывает и открывает полый шар, выполненный из легких коррозионностойких материалов.

Подъемные

Запорный механизм подобных устройств представляет собой металлический диск, скользящий по пластиковому штоку, пропущенному через отверстие в его центре. Концы штока проходят сквозь отверстия золотниковых тарелок, предотвращая его осевые смещения. Между запорным органом и одной из золотниковых тарелок установлена пружина. При подаче воды на вход устройства, диск затвора поднимается, сжимая пружину. Отсюда его название – подъемный.

Двустворчатые

Запорный орган в подобных устройствах состоит из двух половинок диска, закрепленных на стальной оси, на которую к тому же надеты пружины, удерживающие створки в положении «закрыто». По давлением воды створки раскрываются пропуская воду.

Интересно! В положении «открыто» створки напоминают крылья. Отсюда его народное название – бабочка.

Виды трубных обратных клапанов

В зависимости от условий установки и особенностей водопроводной системы устанавливают клапаны, различающиеся конструкцией, размерами, материалом и способом крепления. Одни предназначены для труб небольшого диаметра и эксплуатации в быту, другие – для централизованной подачи воды.

Рассмотрим основные классификации обратных клапанов для воды.

Классификация #1 – по виду запирающего элемента

Часть клапана внутри корпуса, отвечающая за перекрывание сечения, бывает различной конфигурации.

По запирающему элементу выделяют следующие типы устройств:

• Подъемные, в которых затворное устройство перемещается вверх/вниз в зависимости от наличия или отсутствия напора воды в трубе. За динамику отвечает пружина, а в качестве затвора выступает золотник.
• Поворотные, также оснащенные золотником – откидной створкой или «лепестком». При включении насоса она откидывается и освобождает путь для жидкости, при выключении – захлопывается, перекрывая сечение.
• Двухстворчатые, перекрывающие путь потоку воды двумя соединяющимися створками.

Движение запорного элемента происходит параллельно, перпендикулярно оси или под углом, поэтому производители рекомендуют некоторые устройства устанавливать только на горизонтальных трубах, другие – и на вертикальных.

Для бытового использования целесообразно приобретать пружинные клапаны, отличающиеся простой конструкцией и легкостью монтажа. Если вы решили самостоятельно оснастить насосную систему обратно-запорной арматурой, рекомендуем именно такую модель.

Образец пружинного клапана, установленного в обвязку котла и предупреждающего гидроудары. К системе подключена насосная станция, перекачивающая воду из скважины

Конструкция пружинного клапана состоит их следующих элементов:

• латунный корпус (стальной, полимерный), состоящий из двух частей – основания и крышки с седлом;
• тарельчатый элемент с резиновым уплотнителем, который упирается в седло;
• шток, выполняющий функции центрирования и держателя;
• пружина для возврата запорного элемента в начальное состояние.

Такие клапаны, как поворотные, в бытовом водоснабжении почти не используются, зато часто применяются для промышленных трубопроводов, диаметр которых достигает 0,5 и даже 1,5 м.

Классификация #2 – по типу крепления

Врезку в трубу производят различными способами, которые выбирают в зависимости от трубного материала и условий монтажа.

Наиболее приемлемыми признаны четыре вида клапанов:

• фланцевые;
• межфланцевые;
• муфтовые;
• сварные.

В системах, сопряженных с насосными станциями, целесообразно применять муфтовый тип с пружинным механизмом и простой установкой. Но в более «серьезных» сетях, например, для оборудования подачи воды в многоквартирный дом, успешно используют все вышеперечисленные виды.

Галерея изображений

Фото из

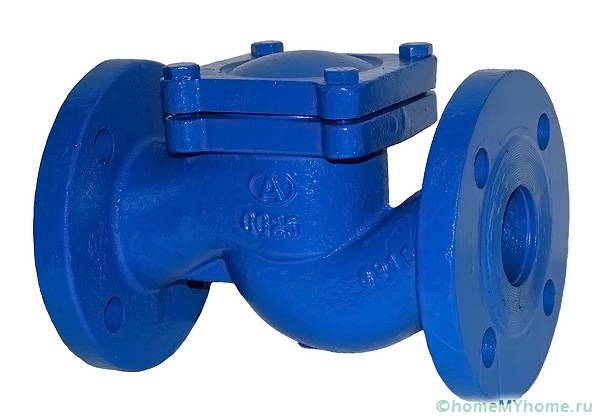

Фланцевые чугунные промышленные модели

Межфланцевые клапаны дискового типа

Муфтовые устройства для врезки в домашний трубопровод

Модели для крепления сваркой

Классификация #3 – по материалу изготовления

Корпуса клапанов производят из материалов, надежно защищающих внутренний механизм, не деформирующихся от воздействия внешней среды и жидкости, протекающей по трубам.

Обратный клапан на трубу бывает:

• стальной;
• чугунный;
• бронзовый;
• латунный;
• пластиковый.

Изделия, установленные около центробежных насосов в системе отопления, должны быть металлическими, так как пластик не предназначен для горячей воды.

Образец латунного ОК, универсального по применению. Его устанавливают и на металлические, и на пластиковые трубы. Изделие не ржавеет отводы, не меняет технических характеристик со временем

Чугунные клапаны отличаются большим весом и шероховатостью материала. Но их не применяют для оборудования автономных домашних сетей, а устанавливают только для промышленной эксплуатации на трубы большого диаметра.

Устройства из пластика легкие и недорогие, установка их происходит очень быстро. Но их нельзя применять к серьезным системам водообеспечения дома.

Полимерные изделия годятся для полипропиленовых труб в сетях с небольшим напором воды – например, для полива огорода или перекачки воды в баню

Внутренние части – седло, затворы, шток – клапанов делают из полимеров, нержавейки или алюминия. Они отличаются прочностью и устойчивостью к коррозии. Действующий элемент, пружинку, изготавливают из специальной пружинной стали, имеющей увеличенный срок службы.

В клапанах, установленных на централизованных магистралях и промышленных объектах, выдерживающих большую нагрузку, для плотного прилегания затвора к седлу применяют пластиковые или резиновые уплотнители.

Схема водоснабжения дома с накопительным баком

Представленная схема легко интегрируется в существующую трубную разводку как в водоснабжение с одним центральным трубопроводом, так и с несколькими. Ее компактность обусловлена использованием свободного пространства над резервуаром, в котором на кронштейнах подвешивается насосная станция.

На рисунке 1 изображена схема водоснабжения частного дома с двумя центральными трубопроводами состоящая из:

• 1 — бака на 500 литров;
• 2 — насоса;
• 3 — ресивера (мембранного бака);
• 4 — реле давления;
• 5 — бронзового пятиконечного переходника;
• 6, 17 — манометра;
• 7 — шланга с армирующей оплеткой;
• 8 — обратного клапана;
• 9 — поплавкового клапана;
• 10 — американки с наружной резьбой;
• 11 — американки с внутренней резьбой;
• 12 — бронзового перехода с емкости на внешнюю резьбу;
• 13, 14 — МРН (муфта резьба наружная);
• 15 — МРВ (муфта резьба внутренняя);
• 16 — бронзового перехода с наружной резьбы на внутреннюю;
• 18 — расходомера;
• 19 — сетчатого фильтра;
• 20 — 26 запорной арматуры.

Всасывающая нагнетающая и распределительная линия выполнена из полипропиленового трубопровода и переходов с диаметрами 32 мм (всас) и 20 мм.

Как слить воду из водонагреваетля

Разобравшись с насосом, переходим к колонкам-водонагревателям: на летних дачах обычно устанавливают накопительные нагреватели, и накануне зимы вода из них должна быть слита полностью. Нагреватель не предназначен для эксплуатации при отрицательных температурах, и если в приборе останется хоть немного воды, зиму он не переживет.

К сожалению, хозяева дач часто допускают ошибки при сливе воды в нагревателях и оставляют немного воды внутри устройства.

Так было у пользователя нашего портала с ником megakino: у него на даче под раковиной стоит накопительный нагреватель. Первую зимовку не пережила приборная доска – ее выдавило, а после второй замерзшая вода разорвала весь корпус.

Наш пользователь не понимает, что произошло: вроде бы, он сливал воду по всем правилам, и краны на зиму оставлял открытыми.

Вот как объяснили эту загадку участники FORUMHOUSE: вода из нагревателя слилась не полностью, ей помешал обратный клапана, установленный на подаче воды. Чтобы точно слить из водонагревателя ВСЮ воду, нужно его продуть. Здесь главное не перепутать входы холодной и горячей воды:

открыть дренаж на холодной воде и подавать горячий воздух в патрубок горячей. Ввод холодной воды расположен низко, и при продуве в него можно вытеснить всю воду без остатка.

Если сделать наоборот, то вы не получите ничего, кроме пузырей в объеме нагревателя.

Можно поступить проще и установить кран опорожнения водонагревателя.

Вот как оборудован слив из нагревателя у нашего участника с ником Лифтанутый.
