Ремонт насосной станции своими руками: причины неисправности и их устранение

Принцип действия оборудования

Если вы планируете самостоятельно ремонтировать аппарат, то вам нужно знать не только то, из чего он состоит, но и как действует. На самом деле в этом разобраться легко.

Есть насос, он обладает своими индивидуальными техническими характеристиками (мощностью, глубиной всасывания, скоростью перекачки рабочей жидкости – объем в единицу времени и т. д.). Для его работы необходимо электрическое питание, а также шланг. Все остальные детали только совершенствуют процесс перекачки.

Принцип работы домашней насосной станции и запчастей, которые могут приходить в неисправность, таков:

• Вода попадает не транзитом в кран, а сперва наполняет гидроаккумулятор. Его задача, что уже понятно из названия, – накапливать влагу. Для этого мембранная груша заполняется и растягивается, вбирая в себя столько рабочей среды, сколько заявлено максимальным объемом от производителя. Влияние на мембрану таково, что воздух в соседней камере начинает сжиматься, повышается давление. Когда оно доходит до определенных атмосфер (значения необходимо настраивать или пользоваться заводскими границами 1,4 и 2,8 бар), срабатывает реле. Оно размыкает электрический контур и, как результат, электронасос выключается – гидробак полон.
• Затем пользователи включают кран, душ, запускают стиральную или посудомоечную машину, начинают полив огорода. При этом открывается запорная арматура, воздух сильно давит на мембрану, в результате, вода выходит стабильным сильным напором. А когда в воздушной камере становится меньше, чем 1,4 бара (или иное значение, выставленное пользователем), то реле замыкает контур – включается насос.

MBFT-75 Мембрана на 75GPD

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

Если случается ситуация, когда расходуется объем жидкости, превышающий накопленный литраж в емкости, тогда электронасос качает транзитом – из скважины и в кран без залива в гидробак. И только после перекрытия запорной арматуры наполняется гидроаккумулятор.

Насос качает, вода идёт, но насос не отключается:

Здесь как раз причина — неисправности реле давления насосной станции, с чем поступаем так:

нужно отрегулировать реле давления. Для регулировки в реле есть две пружины, большая и маленькая:

Большой пружиной регулируется включение/выключение насоса (верхний и нижний предел). Маленькой регулируется разница в давлении между верхним и нижним пределом. После продолжительной эксплуатации насоса происходит выработка движущихся частей насоса, и со временем насос уже не может создать такого давления, которое ему «прописали» на заводе. Поэтому нужно уменьшить с помощью большой пружины, повернув её по стрелке в «-«. Однако увлекаться такой регулировкой не следует;

засорилось входное отверстие в реле давления:

Если качество воды низкое, то иногда образуются соли жёсткости, и забивается отверстие в реле давления. Реле просто перестаёт реагировать. Надо снять реле и почистить.

Что делать, если насосная станция не отключается

Известно, что насосная станция работает по циклам – отключение и включение. Если оборудование работает беспрерывно, это приводит к быстрому износу деталей и его быстрому выходу из строя. Рассмотрим, что нужно делать в случае отсутствия давления в системе. Вы можете отследить, что насосная станция не набирает давление. В этом случае может быть целый ряд неисправностей, среди которых:

1. Отсутствие воды в скважине. Если в источнике недостаточно воды, мотор начинает работать “в сухую”. Он перегревается, что часто приводит к серьезным поломкам. Именно жидкости для погружных насосов выступает способом охлаждения. Во избежание подобных ситуаций лучше ориентироваться на модели со встроенной автоматикой. Есть специальные датчики, которые контролируют уровень воды и при ее критических показателях подают сигнал об отключении насоса.
2. Проблема связана с магистралью. В этом случае потребуется колоссальная работа, которая заключается в поиске трещин или прокладке новых труб. Во избежание такой проблемы при проектировании системы трубопровода следует избегать большого количества переходов и колен.
3. Засоренность. Клапан и фильтр могут забиваться, что приводит к нестабильной работе оборудования. Для устранения этой неполадки нужно разобрать насос и хорошо его прочистить. Если есть дефекты на фильтре, его потребуется починить или заменит.
4. Неполадки реле давления. Нужно проверить установленные параметры его отключения или сделать диагностику контактов. Если реле засорено, почистите скопившееся соли на пружинах. Все нужно выполнять аккуратно, поскольку повреждение деталей может привести к необходимости их замены.
5. Потенциальной причиной такого поведения оборудования может быть износ крыльчатки. Замена крыльчатки возможна, однако в некоторых случаях приходится менять весь насос.
6. Сбои в сети. Насосное оборудование работает от сети, поэтому любые сбои в системе отражаются на его функциональности. Точно устранить и иногда определить эту неполадку достаточно непросто. При работе с насосной станцией используйте стабилизаторы давления. Это самый эффективный способ предупреждения этой неполадки.

Мы перечислили ключевые причины, из-за которых ваша насосная станция может не отключаться.

Центробежный глубинный погружной скважинный насос не создает давление, не накачивает, не поднимает, не набирает напор

Выявим причины проблем с насосным оборудованием скважины, устраним оперативно. Телефон для связи без выходных 969-85-45 с 10 до 22. Все оборудование для восстановления работы скважины есть у нас на складе.

Часто бывает так, что погружной глубинный насос не создает давление, при этом в скважине слышно как он работает.

В чем же может быть причина этого загадочного явления?

Тут самыми частыми встречаются 2 варианта:

1)Слабое напряжение, его перепады. В Садоводствах и деревнях бывают скачки напряжения в сети, в результате чего насос в скважине не работает на полную мощность и не может докачать, набрать давление до нужного значения. Также может быть и так, что сосед начинает заниматься сварочными работами, в то время как включается и начинает работать скважинный центробежный насос, сварка как правило требует много напряжения, отчего и не удивительно, что водяной глубинный не создает давление и не накачивает гидроаккумулятор до выставленнных значений. Стрелка манометра при этом зависает на одной отметке.

Это чревато тем, что поружной двигатель может преждевременно износиться, и могут сгореть его обмотки.

Чтобы эта проблема не докучала Вашему скважинному насосу следует ставить стабилизатор напряжения (Ресанта, Вольт и т. п.) и тогда Вам врядли придется еще раз увидеть картину, когда водяной насос не поднимает воду, не накачивает, не создает давление в мембранном гидробаке. Если только не. п.2

2)Износ, стирание крыльчатки, плавающих колец скважинного насоса.

Из-за примесей песка в скважинной воде могут прийти в негодность рабочие лопатки глубинного насоса. Он будет качать воду, может быть даже по началу поднимать ее со скважины, но Вы заметите, что явно не хватает давления от погружного агрегата, струю воды, которую он дает, перекрыть ладонью около выхода насоса и она прекратится. Скважинный центробежный водяной насос не создает давления достаточного для нормального водоснабжения дома и участка.

Если в вашей воде есть примеси песка, то для более долговечной работы, чтобы насос дольше создавал давление и накачивал накопительный бак, надо ставить глубинный погружной насос для скважины малой производительности. После этого возможно следует приглушить его, поставив на выходе трубы ПНД от насоса шаровый кран или вентиль и закрыв его на половину или две трети.

Если у Вас водяной центробежный насос качает, поднимает воду со скважины но не нагнетает, не подает, не накачивает и не создает давление, Вы можете проконсультироваться у нас по решению этой проблемы. Если насос вышел из строя, то сможем произвести его полную диагностику, ремонт или поставить новый насос.

Правила разборки насосной станции

Обслуживание и ремонт насосной станции своими руками нужно производить с учетом рекомендаций производителя.

Все работы выполняются с соблюдением техники безопасности и использованием соответствующего инструмента.

Этапы ремонта

Ремонт своими руками вне зависимости от того, самодельная ли перед вами установка или профессиональная, выполняется в несколько этапов – отключение системы, слив воды, демонтаж насоса, разборка, замена вышедших из строя запчастей, сборка.

• отсоедините расширительный бак и демонтируйте насосную установку;
• снимите корпус, предварительно открутив все болтовые соединения;
• зафиксируйте вал, сняв с задней части двигателя крышку и вентилятор
• отсоедините крыльчатку, открутив крепежный винт;
• после демонтажа крыльчатки у вас открывается доступ к сальнику, для извлечения одной из двух его составляющих снимите крепежное кольцо;
• отсоедините электродвигатель от консоли;
• снимите вторую составляющую сальника – теперь может производиться замена сальника.

Собирать насос нужно в обратном порядке, собранный агрегат подключается к системе, после чего производится тестовый запуск.

Что это такое

1. Как устроена насосная станция?

Она представляет собой комплекс смонтированного на общей станине оборудования, включающий:

• Центробежный поверхностный насос;
• Мембранный гидроаккумулятор;
• Автоматическое реле включения насоса с датчиком напора.

Устройство станции

Цена насосной станции зависит от мощности насоса, объема гидроаккумулятора и варьируется от 5 до 15 и более тысяч рублей.

Устройство работает так:

• При подаче питания насос накачивает воду в мембранный бак. Напор в нем повышается до верхней границы настройки автоматического реле и поддерживается сжатием воздуха в воздушном отсеке гидроаккумулятора;
• Как только давление в баке насосной станции достигает верхнего значения в настройках реле, насос отключается;
• При расходе воды через сантехнические приборы напор обеспечивается сжатым в гидроаккумуляторе воздухом. При падении давления до нижней границы настройки реле оно включает насос, и цикл повторяется.

Станция Neoclima: оптимальный режим эксплуатации — не более 20 включений в час

Особый случай

У абсолютного большинства насосных станций всасывание воды обеспечивается только созданным во всасывающем патрубке разрежением. Соответственно, теоретический максимум глубины всасывания ограничен высотой водяного столба при избыточном давлении в одну атмосферу — 10 метрами. На практике для присутствующих на рынке устройств глубина всасывания не превышает 8 метров.

Расчет высоты водяного столба для избыточного давления в одну атмосферу

Между тем, так называемые, двухтрубные станции с внешним эжектором способны поднять воду с глубины 25 и более метров.

Как? Разве это не противоречит законам физики?

Нисколько. Вторая опускающаяся в скважину или колодец труба подает к эжектору воду с избыточным напором. Инерция потока используется для того, чтобы вовлечь в движение окружающие эжектор массы воды.

Устройство с внешним эжектором и глубиной всасывания 25 метров

Схемы монтажа станций  с выносным эжектором

Ремонт насосной станции: обзор неисправностей и их устранение своими руками

Насосная станция — отличное решение для организации водоснабжения в частном домовладении. Неожиданная поломка этого комплекса устройств может доставить владельцам множество неприятностей. К счастью, большинство поломок типичны, их вполне можно устранить в домашних условиях. О том, как осуществить ремонт оборудования своими руками, следует узнать заранее. Об этом мы сейчас и будем говорить — оставайтесь с нами и вы узнаете много нового!

Как обеспечить стабильную работу системы водоснабжения

Чтобы водопроводная система успешно функционировала, нужно обеспечить определенный уровень давления и напора воды. Когда нет доступа к централизованному водоснабжению, эту проблему легко решают с помощью насосной станции. Она обычно состоит из:

• насоса;
• мембранного накопительного бака;
• блока автоматического управления (реле давления, манометр и т. д.).

Насос качает воду, которая поступает в бак. Когда давление в баке достигает определенного максимального уровня, насос отключается. Постепенно вода из бака расходуется на различные нужды и давление падает. При минимальном уровне давления насос снова включается и вода поступает в бак. Управляется процесс автоматически.

С помощью такого агрегата можно обеспечить водоснабжением дом, баню и прочие строения, расположенные на участке. Изучив принцип работы, нужно приступить к изучению возможных поломок и способов их устранения.

Изучив принцип работы и устройство насосной станции, можно сделать её ремонт своими руками

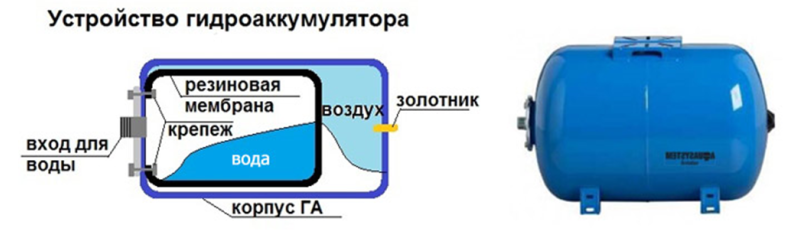

Замена груши гидроаккумулятора

Первым признаком пробитой мембраны (“груши”) будет резкое уменьшение напора воды. Жидкость подается вместе с воздухом. Первым делом проверяется давление в гидроаккумуляторе, которое должно соответствовать 1,5 атм. Если оно отсутствует, то проводится замена мембраны. Порядок работы следующий:

• Прибор отключается от сети, сливается вода и откручивается фланец.
• Вынимается порванная груша, бачок осматривается на наличие ржавчины. Если она имеется, то подлежит удалению. После этого емкость просушивается.
• Вместо старой груши устанавливается новая мембрана, и фланец ставится на место.

Дальше следует проверка утечки воздуха или жидкости.

Нюансы ремонта

В перечисленных выше случаях опытный владелец оборудования может произвести ремонт погружного насоса своими руками — прочистить засорившиеся детали или установить новые. Инструкцию по ремонту можно найти на многочисленных видео в интернете. Но специалисты все-таки рекомендуют обращаться в специальные сервисные центры, так как ремонт погружных насосов разных марок имеет свои нюансы, с которыми может быть не знаком владелец техники.

Например, у техники марки Джилекс ремонт чаще всего заключается в доливе масла в двигатель. Аппараты этой марки оснащены маслозаполненными двигателями, у которых подтекание масла может вызвать сбои в работе и поломку других комплектующих. Для долива масла в насос Джилекс профессионалы настоятельно рекомендуют использовать оригинальный продукт. Многие владельцы техники считают, что можно долить заменитель вроде глицерина или трансформаторного масла, но в итоге такая сомнительная экономия приводит только к ускоренному износу и порче устройства.

В изделиях марки Малыш самой частой проблемой является сильный шум, возникающий даже без откачивания воды. Причиной неполадки служит разрыв центральной оси агрегата. Шум возникает из-за того, что поломанная ось перестает удерживать якорь и мембрану. Проблема устраняется путем замены детали.

Кроме того, что специалисты сервисных центров знакомы с ремонтом водяных насосов любых производителей, при обращении к ним за услугой проводится бесплатная диагностика аппаратов. Поэтому перед тем, как начать ремонт погружного центробежного насоса своими руками, владелец техники должен рассмотреть все варианты и учесть плюсы и минусы каждого из них.

Некоторые виды ремонтных работ

В зависимости от сложности поломки ремонт проводится своими руками или для этой цели приглашаются мастера. К простым работам относятся прочистка фильтра или устранение засорения обратного клапана. Более сложного ремонта требует неисправный гидроаккумулятор. Здесь нужно иметь знания и опыт подобной работы.

Какой насос выбрать для скважины 20 метров

Сегодня мы продолжим подбирать насос под скважину определенной глубины. В прошлом материале мы выбрали для 10 метровой скважины, сегодня рассмотрим чуть более глубокие — 20 метровые.

Стоит напомнить, что обзорная статья по насосам и их подбору находится здесь, возможно там вы найдете что-то новое и интересное для себя. Все последние статьи по скважинным насосам размещаются вот тут. Сейчас же мы посмотрим, какой насос лучше для скважины 20 метров.

Итак, вам пробурили 20 метровую артезианскую скважину (или песчаную) и нужно купить погружной насос под нее, что делать. Первый и самый важный ваш шаг: посмотреть в паспорт на скважину, там уже даны рекомендации по выбору скважинного насоса. Выберите его, следуя этим указаниям и больше делать вам ничего не нужно.

Разбор мелких нюансов

Качество бурильных работ – еще один момент, который нужно учитывать при выборе насоса для скважины. Если бурение выполнено с помощью профессионального оборудования и силами специализированной бригады, такая скважина считается более надежной.

Если же бурение выполняли шабашники или владельцы участка с помощью друзей-аматоров, качество скважины едва ли будет идеальным.

“Любительские” скважины, как показала практика, в большей степени подвержены процессам заливания и запесочивания. Поэтому для таких скважин рекомендуется использовать специальные насосы, разработанные для работы в сложных условиях. Оборудование этого типа стоит дороже.

Но оно лучше переносит ситуации, когда в них поступает вода с большим количеством загрязнений. При таких же нагрузках обычные насосы ломаются значительно чаще. У владельцев “ профессиональных ” скважин больше возможностей при выборе оборудования, поскольку они могут выбрать как универсальный, так и специальный насос.

Для подъема воды из глубины скважины на высоту не всегда удобно использовать резиновый шланг. В процессе работы насосного оборудования воздух внутри шланга становится редким, от этого стенки шланга схлопываются, и поступление воды прекращается. Предотвратить это явление просто: вместо резинового шланга следует использовать пластиковые конструкции подходящего диаметра.

Важный показатель при выборе насоса – примерный расход воды на один день. Это средняя величина, поскольку в летний период обычно потребление воды возрастает, а в зимний, напротив, снижается. Считается, что ежедневная норма потребления для семьи из трех-четырех человек составляет примерно 60-70 литров.

Эти цифры не учитывают расход воды на полив и другие хозяйственные нужды. Ежедневную норму следует увеличить в зависимости от количества растений на участке, наличия домашних животных и т.п.

Предусмотрительные хозяева выбирают для скважины чаще всего четырехдюймовые обсадные трубы, хотя конструкции с диаметром в три дюйма тоже используются в этом качестве. Дело в том, что значительная часть насосного оборудования рассчитана именно на более просторную четырехдюймовую трубу.

Чтобы перевести сантиметры в дюймы, следует разделить результат измерений рулеткой на 2,54, поскольку именно такому количеству сантиметров равен один дюйм.

Но при эксплуатации фильтрационной или артезианской скважины поверхностный насос может просто не справиться с нагрузкой. В таком случае выбирать придется именно погружную модель.

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа.

Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа.

Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности.

Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

1. пружина большого размера предназначается за установку нижнего порога давления в системе;
2. пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие.

При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться

Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

• отключите станцию насосного оборудования от электрической сети;
• слейте из бака аккумулятора давления всю воду;
• подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
• создайте в емкости гидроаккумулятора рабочее давление;
• демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной.

Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле.

Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе.

Устройство и особенности эксплуатации

Перечислим задачи, которые можно решить с помощью водостанции для дома, работающей без неисправностей:

• Сделать полную автоматизацию водоснабжения. Больше не потребуется вручную включать и отключать насос, проверять давление, а также уровень воды.
• Определить и настроить необходимый напор жидкости. Сделать его постоянным, независимым от высоты здания, от погодных условий и других показателей.
• Запастись чистой питьевой водой на случай отключения электроэнергии.
• Теперь водоснабжение будет полностью отдельным от магистрали, а значит, не будет перебоев во время аварий на линии.
• Продлить срок эксплуатации оборудования путем минимизации риска гидроударов – они могут быстро привести к неисправностям водонасосной станции.

В зависимости от возможностей и потребностей можно или купить уже готовую установку или сделать ее своими руками. В первом случае владелец получает устройство с гарантией как минимум на год, а также инструкцию по эксплуатации. Во втором – небольшую экономию, но увеличенный риск поломок. Однако иногда это целесообразно, например, когда глубина скважины очень большая, то лучше заменить поверхностную конструкцию на погружной насос.

Устройство системы таково, что все представленные выше элементы подключены друг к другу с помощью многовыходного штуцера. При монтаже мы рекомендуем оставить дополнительный выход, который можно закрыть заглушкой, для непредвиденных ситуаций. Гидробак будет соединен с одной стороны – с насосом, с другой – с водопроводной трубой, которая будет выводиться в дом, если конструкция сооружена вне его стен. Часто также можно монтировать систему в подвале. Это делает проще ремонт станции автоматического водоснабжения с гидроаккумулятором и регулярное обслуживание, а также избавляет от необходимости утеплять элементы. Один нюанс – это шум при работе, понадобится звукоизоляция.
