Отдельное помещение в доме
Оптимальным решением для насосной станции будет
использование отдельного помещения, где шум не будет слышен. Конечно, сделать
такую конструкцию не составит труда, однако ее придется отапливать, что за
собой влечет определенные затраты. Учитывая сегодняшнюю стоимость на
энергоркесурс, стоит понимать, что данный
вариант, абсолютно не подходит, так как на отепление помещения уходит больше средств.
@Nasosnaya_stanciya
Конечно, если есть возможность, то можно установить станцию в подсобном помещении. Такой вариант возможен в случае, когда колодец или скважина находятся в непосредственной близости от дома. Хорошим решением для станции может стать подвал, который находится ниже поверхности земли.
@Nasosnaya_stanciya
Во-первых, шум будет поглощаться грунтом, не передавая его в дом, а во вторых на определенной глубине всегда остается определенная температура и вода не сможет перемерзать. Если выделить под насосную станцию кладовую, то в таком случае помещение придется тщательно шумоизолировать.
Правильное подключение – залог успешной работы
Прежде, чем начинать говорить о ремонте, следует отметить, что при надлежащем техническом обслуживании системы водоснабжения, которое в быту выполняется своими руками, он может и не понадобиться.
Изначально, всё зависит от правильности монтажа — и не только самой станции, но и трубопровода. Поэтому дадим для начала несколько полезных рекомендаций по обустройству домашней водопроводной сети.

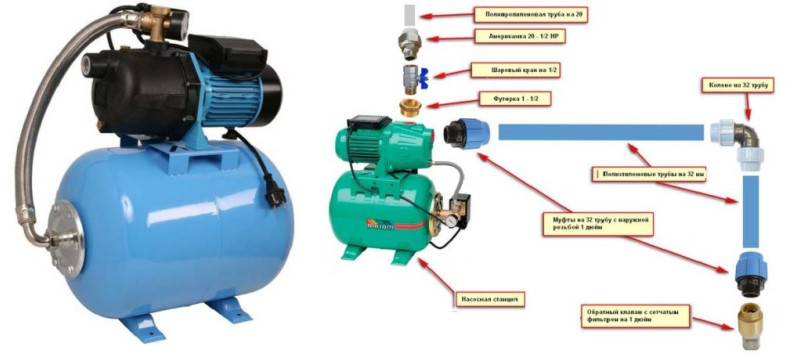

Комплектующие элементы для подключения насосной станции
Такие важные детали
Ведь что такое бытовая насосная станция? Это агрегат, состоящий из поверхностного центробежного насоса со встроенным эжектором и асинхронным двигателем, мембранного бака и нескольких контролирующих приборов. Мощность станции зависит от количества ступеней в насосе, то есть рабочих колёс.
Кстати, всё это можно собрать воедино и самостоятельно, отдельно подобрав каждый элемент. Суть работы водопроводной системы от этого не меняется.
Другое название мембранного бака: гидроаккумулятор. Это ёмкость определённого объёма с ниппелем для закачки воздуха и мембраной, которую, в случае повреждения не составляет труда заменить. Мембранный бак оборудован двумя датчиками давления – для контроля нижнего и верхнего значений. Именно по их команде насос включается или останавливается.
Правильное присоединение кабельного чувствительного элемента
- К питающей сети насосная станция подключается традиционно – посредством электрического кабеля (см. Кабель для скважинного насоса: аксессуары для подключения и управления системой подачи воды). Если длины провода, предусмотренной производителем, не хватает, решать приобретать его приходится самостоятельно. Следует заметить, что правильность подбора кабеля для нормального функционирования насоса, играет не последнюю роль.
- Делают это с помощью существующих таблиц, по которым, зная мощность двигателя, номинальный ток и длину провода, определяется его сечение. И коль уж зашла речь о кабеле, то напомним и о необходимости обеспечения его герметичного присоединения к агрегату. Наиболее качественным оно получается при использовании заливных и термоусадочных муфт с обязательным заземлением. Один из вариантов соединения – на фото сверху.
Спирально-армированный всасывающий шланг
Кроме кабеля, самостоятельно приходится приобретать и элементы для устройства всасывающего трубопровода — это либо шланги (см. Шланги для насоса или станции: принципы выбора), либо трубы. И те и другие должны быть армированными, но в этом тоже есть свой подвох, так как одни из них ориентированы на разрежение, а другие – на напор. Их цена зависит не только от длины, но и от варианта армирования изделия
Крайне важно при подсоединении шлангов не перепутать их назначение, иначе в процессе всасывания может произойти их вакуумное сжатие. Обычно шланг уже на заводе оборудован обратным клапаном, и при подключении остаётся только хорошо герметизировать место его соединения с всасывающей частью насоса
Правильная установка насосной станции
Сама насосная станция должна быть жёстко установлена и закреплена, а в зимнее время ей необходимо обеспечить надлежащие температурные условия. Диаметр напорного трубопровода должен соотноситься с его протяжённостью: чем дальше производится подача, тем большим должен быть размер труб. И чем меньше на водопроводной трассе будет поворотов и кранов, тем стабильнее будет давление воды в системе.
Помните, что соблюдение данных рекомендаций при монтаже трубопровода и внедрении в систему насосной станции, избавит вас от лишних проблем при её эксплуатации.
Но не всё зависит только от установки. Далее, мы рассмотрим различные варианты неисправностей, и постараемся дать совет: «Насосная станция не работает – ваши действия».
Щелкает реле давления на скваженном насосе
#1 Щелкает реле давления на скваженном насосе
Сообщение » 21 фев 2011, 22:02
Сообщение » 21 фев 2011, 22:13
Сообщение » 21 фев 2011, 22:16
боб писал(а):
Так давление на манометре падало-бы а так держит четко. Темболее я продублировал обратный клапан что стоит в насосе (шарик) поставил еще один .
Сообщение » 21 фев 2011, 22:37
Сообщение » 21 фев 2011, 22:43
Сообщение » 21 фев 2011, 22:48
Сообщение » 21 фев 2011, 22:50
Сообщение » 21 фев 2011, 22:51
Сообщение » 21 фев 2011, 22:53
Сообщение » 21 фев 2011, 22:57
ХЗ, может и правда реле после бака попробовать поставить? А дельту поболее пробовал ставить?
Не задумывался особо, но всегда получалось- насос-ГА-реле, в крайнем случае от пятерника ГА близко или пятерник прямо на ГА ставим. Никогда проблем не было таких, только при разборе дерганья, когда воздуха в ГА нет.
О! Попробуй реле через промежуточную подводку поставить, типа «успокоителя»
Источник
Выбор бесшумной станции для дома и дачи
Из-за большого ассортимента товара предложенного на рынке очень сложно выбрать оптимальное оборудование, однако есть некоторые нюансы, на которые стоит обратить внимание
Во-первых, выбирая насос для колодца важно знать, какая мощность вам необходима. Не стоит брать слишком мощный насос, особенно если вода находится на глубине двух метров
Не стоит брать слишком мощный насос, особенно если вода находится на глубине двух метров.
Чем мощнее устройство, тем выше у него рабочий шум. Также следует смотреть на параметры производительности. Когда вода из колодца используется исключительно в домашних целях, то есть на ней готовят еду, стирают или купаются, то не обязательно для этого прибор, дающий на выходе до десяти атмосфер. Соответственно мощность такого насоса будет меньше, и уровень шума ниже.
Сегодня все чаще люди перебираются в частные дома, ведь
природа, свежий воздух и экономия – это основные критерии современной жизни.
Используя в доме воду из недр земли можно существенно сэкономить не только на
оплате коммунальных услуг, но и получить беспрерывный доступ к водному ресурсу.
Правильно подобранный насос и отличная шумоизоляция помещения для станции
обеспечат вас и ваших близких водой, а также защитят от шума. Не имеет значения,
каким вариантом изоляции вы будете пользоваться, главное, чтобы она давала
необходимый уровень звукоизоляции.
Диагностика
- Диагностика1
- Причины появления шума2
- Нестабильное напряжение2.1
- Ошибки монтажа2.2
- Воздушные пробки2.3
- Неправильно подобранное оборудование2.4
- Поломка насоса2.5
- Правила эксплуатации и ухода за насосом3
- Видео4
Агрегаты данного типа условно делятся на две группы: «мокрые» и «сухие». Последние оснащаются вентилятором, который и в штатном режиме работает шумно, о чем предупреждают производители и продавцы. Если в процессе эксплуатации появляются люфты, шум усиливается. Такой прибор должен монтироваться в отдельном помещении с хорошей звукоизоляцией. Но иногда специалисты устанавливают его в жилой комнате или на кухне, аргументируя это высокой эффективностью.
Если зашумел «мокрый» агрегат, понадобится провести диагностику всей системы отопления. В ходе этой работы может выясниться, что виноват не водяной прибор — скрип слышен по другой причине. Ее и нужно будет устранить. Если соблюдать правила монтажа, запуска и эксплуатации отопительной системы, проблем будет меньше.
Виды неисправностей
Можно выделить несколько видов неисправностей, которые чаще всего возникают у погружных насосов для воды.
Не включается
Существует 4 возможных причины, по которым аппарат не реагирует на включение.
- Электрическая защита. В современных изделиях предусмотрена функция защиты, срабатывающая по принципу пробок на счетчике расхода электроэнергии. При возникновении неожиданных нагрузок или сбоев электросети защита срабатывает автоматически и останавливает работу агрегата. Снова запускать механизм рекомендуется только после того, как причина срабатывания автомата будет определена.
- Порча предохранителей. Предохранители могут перегореть по причине износа, но иногда они приходят в негодность по внешним причинам. При регулярном перегорании специалисты советуют проверить целостность силового кабеля, а также место его подключения.
- Повреждение кабеля. Для проверки силового кабеля оборудование нужно извлечь, так как большая часть шнура проходит под водой.
- Защита от работы «всухую». Кроме электрической защиты, погружные аппараты оснащены приспособлением, контролирующим уровень погружения в жидкость. При недостаточном уровне жидкой среды работа устройства автоматически прекращается.
Включается, но не качает
В ситуации, когда включенный механизм не подает воду, также может быть 4 причины.
- Запорный вентиль. Самая простая причина, объясняющая отсутствие перекачки воды — перекрытый запорный вентиль устройства. В этом случае насос отключают, затем отворачивают перекрытый кран. Частый запуск агрегата с перекрытым запорным вентилем грозит поломкой, поэтому рекомендуется проверять задвижку перед каждым запуском.
- Низкий уровень воды. Если запорный вентиль открыт, следующим шагом должна быть проверка динамического уровня воды и регулировка погружения аппарата на нужную глубину.
- Поломка обратного клапана. При засорении обратного клапана он может «залипнуть» и перестать пропускать воду. В этом случае может помочь прочистка детали или замена на новую.
- Засорение впускного фильтра. Засорившийся фильтр также может мешать поступлению воды в систему, поэтому следует проверить его состояние и, при необходимости, очистить фильтрующую сетку.
Падает производительность
В случае если оборудование стало подавать значительно меньшие объемы воды, рекомендуется проверить несколько предположений.
- Снижение напряжения в сети. При низком напряжении аппарат не в состоянии работать на полную мощность.
- Засорение подъемной трубы. При снижении проходимости подъемной трубы производительность механизма заметно падает.
- Засорение арматуры в сети водоснабжения. Клапаны и вентили в системе, подающей воду, могут засориться и препятствовать подаче жидкости в полном объеме.
- Неправильные настройки реле давления.
Слишком частые включения-отключения
Проблема возникает в случае работы техники в паре с гидроаккумулятором. Частые включения и отключения могут происходить по нескольким причинам.
- Слишком низкое давление в гидробаке.
- Разрыв резиновых комплектующих бака.
- Неправильные настройки реле давления.
Пульсирующая подача воды
Пульсирующая струя воды из крана свидетельствует о снижении уровня воды в скважине ниже рекомендуемого. В этом случае следует как можно быстрее опустить механизм на расчетную глубину.
Подтекает корпус
При износе уплотнителей начинает течь корпус агрегата. Место течи обнаружить несложно по появлению потеков и коррозии. Если своевременно не заменить уплотнители, изделие может окончательно прийти в негодность.
Гудит, не качает
Аппарат может издавать гудение, но не подавать воду по следующим причинам.
- Крыльчатка прилипла к корпусу устройства из-за долгого хранения насоса «всухую».
- Крыльчатку заклинило из-за песка, ила, грязи.
- Поломка конденсатора пуска движка.
- Низкое напряжение в электросети.
Сильно вибрирует
Сильная вибрация преимущественно возникает в центробежных насосах из-за износа подшипников или из-за ослабления креплений. Проблема решается при замене деталей и укреплении элементов.
Не выключается
Погружной насос перестает автоматически отключаться в случае, если вышло из строя реле давления, или же если у реле неправильные настройки.
Правильная эксплуатация агрегата
Чтобы аппарат прослужил длительный срок эксплуатации, необходимо соблюдать некоторые правила:
- нельзя включать водяной прибор, если система без воды;
- не должен работать с нулевой подачей;
- необходимо соблюдать количество перекачиваемой воды в соответствии с диапазоном, указанном в технических характеристиках к аппарату (подача воды не должна быть слишком низкой или очень высокой, так как это сильно изнашивает прибор);
- чтобы компоненты аппарата не окислись в неотопительный сезон, его нужно запускать хотя бы раз в месяц на 15-20 минут;
- температура теплоносителя в оборудовании не должна превышать 65 градусов, иначе жесткие соли могут выпасть в осадок.
Современные водяные насосы для отопления представлены в двух основных типах устройств: «сухого типа» и «мокрого типа».
Почему шумит циркуляционный прибор в нормальном режиме? С целью охлаждения мотора аппарата «сухого типа» он оснащен вентилятором, который при работе и является источником дополнительного звука. Данного типа оснастка не предусматривается для эксплуатации вблизи жилых домов.
Схема циркуляционного насоса с сухим ротором
Однако ошибки случаются, и некомпетентный подрядчик или застройщик при установке в домах обогрева, может аргументировать установку приспособления с «сухим» ротором высокой продуктивностью устройства, пренебрегая другими его свойствами. В таком случае устранить проблему можно только выполнив звукоизоляцию помещения либо заменив циркуляционное приспособление.
Аппарат «мокрого типа» устроен так, что во время процесса эксплуатации ротор целиком погружен в жидкость, которую перекачивает. Охлаждение двигателя в таком случае происходит теплоносителем. Уровень шума в таких системах значительно ниже за счет отсутствия вентилятора. Такое оснащение можно монтировать в помещениях рядом с жилыми домами.
Конструкция прибора с мокрым ротором
Но что же предпринять, когда установка издает тревожные звуки при работе? Стоит выделить главные причины возникновения такой проблемы и методы борьбы с ними.
ВИДЕО: Как должен шуметь циркуляционный насос при нормальной работе
Перебои с электричеством и давлением в насосных станциях
Из-за сбоев в электричестве и давлении насос может работать со сниженной производительностью. Неполадки, которые проявляются в использовании насоса, могут начаться еще с момента выбора подходящей модели. При покупке обязательно учитывают возможности сети, к которой в дальнейшем подключат насос.
Также нельзя забывать о параметрах напора, которые фиксируются в паспорте изделия. От этого зависит, на какую высоту удастся поднять воду из скважины. Если вы погружаете насос на достаточно большую глубину, и вам потребуется перекачка воды на несколько этажей, значения напора должны быть соответствующими.
Дополнительно не стоит забывать о запасах параметров. К расчетному значению прибавьте около 20% запаса. Даже если уровень воды немного опустится, насос сможет работать дальше без сбоев.
Специалисты-гидравлики дали несколько ценных советов потребителям, которые помогут снизить риски подобных неисправностей:
- важен грамотный расчет технических особенностей насоса в соответствие с условиями эксплуатации;
- по параметрам напора придерживаются соотношения – 10 метров по горизонтали равны 1 метру по вертикали;
- если вы самостоятельно не можете произвести расчет, воспользуйтесь услугами профессионалов.
Когда источник звуков – отопительная система
Часто неприятный гул возникает в случае некачественного проектирования или установки гидросистем, а также при незаконном изменении стандартизированных конструкций действующих трубопроводов в доме. Отмечаются такие случаи, когда после самовольной перепланировки и замены отопительной системы в квартире, монтажа теплых полов или новой сантехники появляется сильный шум во всем доме. Зачастую причина заключается в том, что после ремонта были установлены трубы большего диаметра, чем требуется нормами проекта. В этом случае возникает вибрация, которая и приводит к образованию шума.
Шум также может появиться из-за замены старых насосных систем на новые. Это происходит потому, что технические характеристики установленного оборудования не соответствуют характеристикам работающей в доме гидросистемы. Помимо этого, небольшой гул может появляться еще и потому, что неплотно закрыта заслонка гидросистемы, за счет чего наблюдается дополнительное сопротивление и повышение скорости движения воды по трубам.
Ненормативное движение воды по трубам (более быстрое или замедленное), а также неправильный диаметр установленных недавно труб очень часто становятся причинами появления мощного гула, от которого можно будет избавиться, только установив новый трубопровод. Именно поэтому перед любыми ремонтными работами, связанными с заменой водопровода и насосного оборудования, необходимо консультироваться со специалистами.
Неправильная работа регулятора давления
Одной из причин, приводящих к постоянному включению напорного насоса, является некорректная работа регулятора давления. Чтобы убедиться в его исправности, надо проделать ряд определенных действий.
Первым делом необходимо проверить правильность показаний встроенного манометра, если таковой входит в комплектность насосной станции. Сделать это можно посредством автомобильного насоса со встроенным манометром.
Убедившись в «честности» манометра, начинайте проверку регулировочного узла:
- Снимите с него защитную крышку.
- Через предохранительный клапан закачайте в баллон аккумулятора воздух, создав таким образом рабочее давление в системе на минимально допустимом уровне.
- Поворотом винта на большой пружине против часовой стрелки снизьте порог давления, при достижении которого насос автоматически включается.
- Стравите воздух и накачайте его обратно, повторив процедуру несколько раз.
Реле-автомат должен срабатывать в момент достижения минимального порога давления, указанного производителем в сопроводительной документации – инструкции или руководстве по эксплуатации насосной станции.
На сбой режима работы оборудования может оказывать влияние и завышенный максимальный порог, выставленный на реле. Его следует выставить на уровне 95% от максимально допустимого давления в автономной водопроводной системе.
Не поленитесь проверить состояние входного отверстия автомата. Если оно забито грязью, оборудование будет работать неадекватно. Для устранения данной причины достаточно произвести чистку при помощи жесткой щетки.
Особенности работы насосной станции
Конструкция насосной станции состоит из нескольких важных узловых точек, которые не смогут работать в случае выхода из строя одной из них:
- насос – это устройство, отвечающее за поднятие жидкости из недр земли на поверхность;
- гидравлический аккумулятор – это резервуар, в котором скапливается вода в качестве резерва и после отключения станции именно благодаря ей в трубопроводе поддерживается уровень давления;
- блок управления, с помощью которого автоматически включается и выключается насос.
Таким образом, можно увидеть, что насосная станция работает в периодическом режиме. То есть при необходимости насос качает воду, и как только достигается необходимое давление в трубопроводе, он автоматически отключается.
Благодаря этому значительно продлевается срок эксплуатации оборудования. И в случае сбоя в работе системы, когда не отключается насосная станция и продолжает подавать воду, ее нужно немедленно остановить.
Чаще всего причина подобных проблем кроется в небольшой коробочке, которая называется реле давления.
Завоздушивание насоса
Водяная станция перестает набирать давление и выполнять свои функции, если в рабочую камеру или магистраль насоса попадает воздух. Это явление нередкое, особенно, если используется поверхностный насос: когда вода в скважине опускается ниже допустимого уровня или деформируется всасывающий шланг, воздух неизбежно попадает в насосную систему.
Чтобы выдавить воздух, нужно подключить к насосу специальный тройник и пустить под напором воду. А последующие действия будут зависеть от причины завоздушивания.
Если проблема в скважине, нужно просто опустить шланг несколько ниже изначального уровня или оснастить насос поплавковым выключателем. Если завоздушивание произошло из-за деформации шланга, нужно найти все трещины и закрыть их сантехническим скотчем. В случае больших пробоин шланг рекомендуется полностью заменить.
Насос гудит, но воду не качает
В рабочем режиме, когда насос включен, параллельно гудит, но не качает воду, может быть несколько причин. Чаще всего это связано с забивкой фракциями сторонних частиц в системе. В этом случае вы сможете заметить, что вода стала мутной.
Отметим, что в описании каждого насоса указывают предельно допустимый размер фракций сторонних частиц. Если вы не исследователи дно скважины и установили насос для перекачивания чистой воды, такие неисправности случаются часто.
Проблемы гудящего насоса из-за засорения сторонними частицами связаны с состоянием самой скважины. В ней могли быть изначально водоросли, которые со временем увеличились в размерах. В грунтовом течении встречается песок, другие породы.
Если причина неисправности связана с накоплением отложений, со временем ситуация только усугубится. Вода будет еще более мутной, проходимость жидкости в системе снизится. Если конструкцией насоса не предусмотрено наличие датчика, который автоматически выключает насос в таких тревожных ситуациях, насос продолжит работу. При этом количество воды будет минимальным.
Для очистки насосных станций потребуется:
- Отключить насосное оборудование от электричества.
- Погружной насос изъять из скважины.
- Выкачать всю воду из системы насосного оборудования.
- Тщательно прочистить скважину специальными средствами.
- Повторное погружение и подключение.
После этого потребуется проверить работу насоса. Если вы выполните все правильно, уже после этого агрегат сможет работать с прежней производительностью. Если после очистки скважины оборудование продолжает работать нестабильно, тогда причина кроется в другом.
5 Регулировка протока воды
Так как водяные системы популярны в быту, то важно знать, как настроить реле давления воды. Это поможет эффективно использовать ресурсы насосной системы, а также долго сохранять её в рабочем состоянии
Ниже рассказано, как отрегулировать реле давление воды своими руками.
У устройства есть 2 основных ограничителя: для верхнего и для нижнего давления. Нижнее – тот показатель, при котором включается насос. Верхнее – при котором выключается. Регулируются эти два показателя с помощью специальных гаек на корпусе устройства. Гайка большего размера отвечает за верхнее, меньшего – за нижнее.
При покупке имеет стандартные настройки, где верхнее установлено на отметке 2,5 атмосферы, а нижнее – 1,5 атмосферы. Однако эти значения можно изменять, подгоняя под индивидуальные особенности насосной станции своими руками, ведь не всегда настроенный фабричный переключатель подходит для нужд потребителя.
Регулируя прибор, следует создать воздушное давление в гидроаккумуляторе насосной системы. Для этого можно использовать автомобильный насос. После того, как необходимые параметры созданы, можно приступать к настройке реле протока воды своими руками.
Устройство реле давления воды
При настройке реле уровня воды своими руками нужно помнить следующие положения:
- для увеличения давления гайки нужно вращать по часовой стрелке, для уменьшения – против;
- гидроаккумуляторпри слишком большом давлении может разорвать. Не нужно превышать верхний предел давления. Это значение можно узнать на упаковке гидроаккумулятора;
- шланги и краны также имеют своё ограничение по давлению;
- выставлять настройки следует исходя из возможностей насоса. Насос просто может не справляться со своей задачей;
- если промежуток между высоким и низким уровнем сжатия будет большой, тогидроаккумулятор будет содержать много воды, а насос будет включаться мало. Однако такой вариант создаст перепады в напоре воды;
- в обратной ситуации, когда разница между высоким и низким сжатием мала, напор будет постоянным. Однако и насос будет работать беспрерывно.
