Как закачать теплоноситель в систему отопления своими руками

Виды теплоносителей

Существует несколько типов, в основном жидкости, но также встречаются газообразные. Чаще прочих используют два следующих вещества.

Вода

Является стандартным наполнителем трубопровода. Хорошо переносит тепло и не вызывает химических реакций, кроме окисления металлов. По мере эксплуатации контур частично заполняет накипью, образующейся по мере остывания жидкости.

Важно! При использовании этого вещества достаточно проводить ежегодную чистку системы от твёрдых образований

Антифриз

Незамерзайку используют в системах, которые периодически отключают, особенно в холодное время года. Это также полезно в северных районах. При остывании трубы не лопнут, что происходит с водой. Для вливания антифриза рекомендуется создавать систему с контуром небольшого диаметра, а радиаторы устанавливать панельные. Это помогает экономить на расходе жидкости.

Фото 1. Антифриз модели ЭКО-30 на пропиленгликоле с карбоксилатными присадками, вес — 10 кг, .

Кроме того, её гораздо труднее заполнить: незамерзайку нельзя залить напрямую шлангом или через бак (в закрытой системе).

Залив выполняют одним из двух способов:

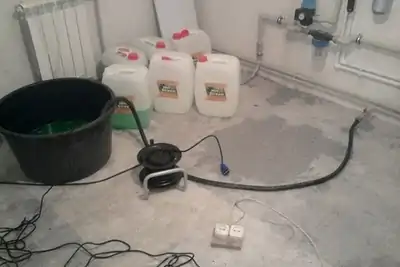

• Снизу при помощи насоса. Он создаёт давление, благодаря которому антифриз начинает циркулировать. Для этого понадобится специальный механизм, способный воздействовать на жидкости кроме воды.
• Через обратный клапан. Его соединяют с ёмкостью, располагая как можно выше. Это помогает уменьшить давление. Закончив заполнение, остатки сливают.

Как выполняется подпитка

Чтобы правильно ориентировать в существующих методах, нужно знать особенности каждого из них. Далее они рассмотрены более подробно.

Ручной метод

Если в доме используется двухконтурный котёл, он обеспечивает нагрев теплоносителя и снабжает жильцов горячей водой. Для работы он должен быть присоединён к водопроводу. В конструкции предусмотрен специальный вентиль, через который выполняется поступление теплоносителя в контур отопления. Если система разогрета, её нужно пополнять постепенно. Это позволит избежать возникновения воздушных пробок.

Если нужно долить жидкость в систему отопления, будет полезно ознакомиться с видеороликом:

Как долить воду в систему отопления с индивидуальным котлом.

Обычно узел для поступления жидкости состоит из следующих элементов:

• Тройниковое соединение с отводами применяется для подсоединения источника поступления воды.
• Клапан препятствует вытеканию используемой жидкости из системы отопления.
• Шаровой кран, с помощью которого можно регулировать поступление носителя.

Дополнительно потребуются фитинги для обеспечения надёжного подключения элементов

При подключении этого узла нужно обратить внимание на такие особенности:

• Тройник необходимо установить в непосредственной близости от насоса.
• Специальный клапан ставят на отводе тройника, предназначенного для осуществления подпитки.
• Сразу за ним устанавливают кран.

Если в водопроводной системе не применяется фильтр, обеспечивающий тонкую очистку, его необходимо поставить перед этим краном. Это разрешит не беспокоиться о попадании мелких частиц, приводящих к преждевременному износу в процессе автоматической подпитки закрытой системы отопления.

Обратный клапан для системыИсточник stroyday.ru

Чтобы обеспечить подпитку, открывают кран. Вследствие разности давлений в отопительную систему начнёт поступать жидкость. По показаниям манометра можно будет увидеть величину внутреннего давления. Когда оно достигнет нормативного значения, кран будет необходимо закрыть. Подпитка системы отопления частного дома выполняется при отключённом оборудовании.

Если в после подпитки котла давление стало слишком высоким, его можно сбросить, воспользовавшись кранами Маевского, которые установлены на радиаторах. Чтобы было удобно проверять уровень теплоносителя, на баке нужно врезать 2 небольших трубы. Одна из них должна быть расположена на 10 см ниже верхнего края бака. Другая — немного ниже. Их закрывают вентилями, открутив которые, можно будет определить уровень жидкости внутри. Если подпитка компактных котлов работает с антифризом, её делают с помощью специального насоса.

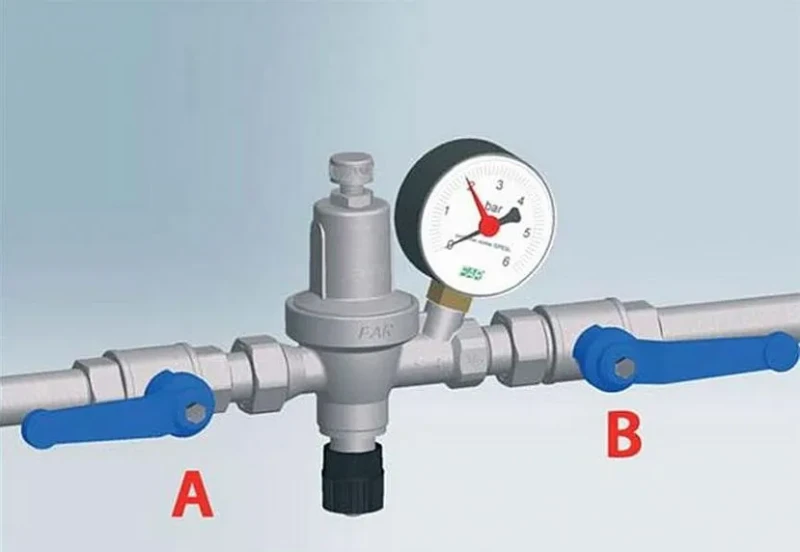

Редукционный клапан подпиткиИсточник stroyday.ru

Использование автоматического регулятора

При использовании газовых котлов часто устанавливается подпиточный клапан, через который теплоноситель попадает в систему. Он обычно находится в закрытом состоянии. Если датчик давления фиксирует падение до 0,8 бар, то клапан открывается, и теплоноситель поступает в систему. После достижения нужного давления он вновь перекрывает доступ.

С обоих сторон клапана подпитки с обеих сторон должны быть установлены отсечные краныИсточник stroyday.ru

Чтобы обеспечивалась автоматическая подпитка системы отопления, требуется сделать специальную конструкцию. Для её создания обычно нужно заранее подготовить несколько шаровых вентилей, необходимый фитинг, редукционный клапан и предусмотреть установку двух тройников. В специализированных магазинах можно купить готовое устройство. Его ставят на обратный трубопровод. По возможности это нужно сделать рядом с котлом. Чтобы управлять системой, нужно выставить давление, при котором будет открываться клапан.

Использование автоматического устройства имеет следующие недостатки:

• При долгом отсутствии хозяев возможна ситуация, когда подкачка требуется из-за наличия протечки. В этом случае выгоднее отключить систему до того момента, когда будет проведён ремонт.
• При использовании антифриза ёмкость может быстро закончиться. Ставить вместительную бочку с этим составом более рискованно, так как увеличится риск разлива.

Чтобы более качественно контролировать работу автоматического блока, можно приобрести модель с электронным управлением. В продаже имеются такие, которые обеспечивают передачу данных о текущем состоянии системы отопления на мобильный телефон.

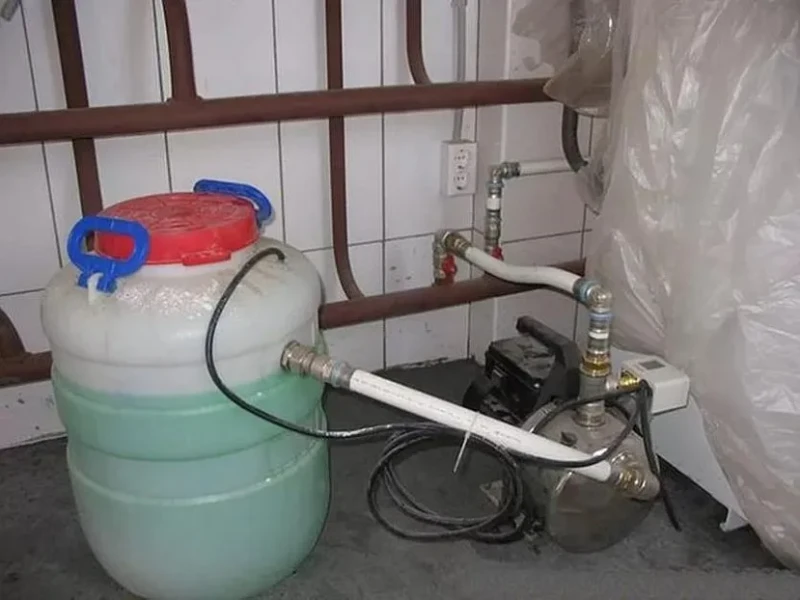

Насосная станция для подпитки антифризомИсточник stroyday.ru

Автоподпитка системы отопления.

Насосы для опрессовки и заполнения системы: есть ли отличия

Опрессовочные насосы и оборудование для заполнения не имеют существенных различий. Часто один и тот же агрегат применяется как для проверки системы на прочность, так и для ее наполнения.

Фото 1. Так выглядит ручной насос для опрессовки. Производитель устройства «НПФ Инстан».

Современные опрессовщики и насосы для закачки различаются по типу привода. Он бывает электрическим либо ручным. По принципу действия оборудование подразделяется на следующие типы:

• мембранное;
• пластинчато-роторное;
• поршневое.

Принцип работы опрессовщика

Принцип работы ручного опрессовщика довольно прост. В проверяемую систему отопления до максимально возможного уровня заливается вода. После этого при помощи нажатия на рычаг достигается необходимый для проведения испытания уровень давления (в 2—3 раза выше рабочей нормы). Когда нужный показатель давления будет получен, шаровой вентиль агрегата перекрывается. Оператор отслеживает на манометре колебания.

Внимание! Чтобы в процессе опрессовки не допустить внутри отопительной системы чрезмерно высокого давления, насосы оборудованы специальным пропускным клапаном. Если давление начинает падать, значит, труба протекает

Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения

Если давление начинает падать, значит, труба протекает. Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения.

Первая опрессовка проводится непосредственно после окончания монтажных работ. Далее проверку повторяют каждые 5 лет после промывки трубопровода агрессивными химическими средствами.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя.

Преимущества и недостатки

Кроме того, что окисление в закрытой системе происходит медленнее, у них есть еще несколько плюсов:

• не испаряется теплоноситель, нет его контакта с внешней средой, что позволяет использовать не только воду, но и специальные составы, повышающие эффективность отопления и улучшающие ее характеристики;
• более высокое давление и скорость циркуляции теплоносителя, потому — бесшумное движение его по трубам.

При правильной организации отопления разница между температурой обратки и подачи невелика, что положительно влияет на длительность эксплуатации котла (исключение – конденсационные котлы. но там другой принцип работы).

Однотрубная схема открытого типа — расширительный бачок устанавливается в верхней точке

• для эффективной работы требуется активное движение теплоносителя, что достигается или установкой насоса или созданием естественной циркуляции с достаточными уклонами;
• при большом объеме системы требуется бак большого размера, место для которого отыскать непросто (его объем должен быть 10% от объема теплоносителя).

Виды теплоносителя для залива в отопительную схему

Для систем отопления используют несколько типов теплоносителей.

Вода

Дешёвый универсальный теплоноситель:

• если заливать дистиллированную воду, то накипи и осадка не будет;
• не меняет свойств при соприкосновении с внутренними поверхностями;
• безопасна для людей;
• может крутиться в системе почти бесконечно.

Недостатки:

• При замерзании расширяется и разрушает трубы, поэтому в холодном климате придётся покупать антифриз.
• Металлические трубы начинают ржаветь.
• При использовании водопроводной воды кристаллизуется большое количество солей, поэтому придётся покупать дистиллированную воду. Если заливается водопроводная — рекомендуется регулярная очистка основных узлов и по возможности труб от солевых отложений. Процесс трудоёмкий, требует специальных реагентов.

Антифриз

Представляет собой водяные растворы этиленгликоля или пропиленгликоля с добавками.

Фото 1. Антифриз для систем отопления от производителя Termagent. Выдерживает температуру до минус 30.

• Допускается к использованию в отопительных системах только антифриз с составом, разработанным для этого. Нигде более эта жидкость использоваться не может.
• Замерзает при температуре от —30° до 60°С.
• Антифриз с этиленгликолем токсичен.
• Безопасный для человека теплоноситель с пропиленгликолем стоит дорого и требует замены каждые 5 лет.
• Новый состав, который предлагается на рынке, содержит ацетат и формиат калия. Подходит для местности с умеренным климатом — замерзает при температуре ниже —5°С. По стоимости является более доступным вариантом.

Правильный выбор теплоносителя требует внимательного отношения и учёта определённых факторов:

• Иногда в инструкции по эксплуатации котла указаны допустимые виды жидкости и иные использовать нельзя. Некоторые зарубежные производители вообще исключают применение антифриза — гарантийные обязательства аннулируются.
• Материал, из которого выполнены основные узлы и трубы — система должна быть выполнена из химически устойчивых труб и узлов. Антифриз несовместим с оцинкованным железом, потому что меняет свойства при контакте.

• Определённые виды составов плохо нагреваются и отдают тепло, если их используют, система проектируется с учётом этого.
• Теплоноситель не должен содержать токсичные и ядовитые вещества.
• Наиболее эффективная жидкость для системы имеет низкую вязкость.
• Некоторые виды теплоносителя предназначены исключительно для промышленного использования.
• Стоимость теплоносителя и допустимый срок его эксплуатации.

Опрессовка системы отопления воздухом

В большинстве случаев застройщики прежде чем приступать к внутренней отделке помещений жилья сначала производят полный монтаж системы отопления и проверяют ее на герметичность. Делается это для того чтобы после дорогого ремонта потом не пришлось его опять делать по причине того, что банально потекли трубы. Весь этот процесс называется опрессовкой системы отопления и суть его заключается в том чтобы проверить герметичность соединений труб под рабочим давлением системы, которое равняется 1,8 — 2,0 атм.

Опрессовка системы отопления с помощью компрессора

Для этого подсоединяем к месту слива системы нехитрое приспособление, состоящее из накидной гайки, манометра и штуцера для подсоединения шланга от насоса. Перед этим нужно в месте слива приварить переходник с резьбой для подсоединения всего нашего приспособления. Далее, прикручиваем гайку к переходнику выхода (слива) системы и подсоединяем к штуцеру шланг от насоса. Насос в этом случае можно применить тот, которым накачивают шины в автомобиле как ножной, так и электрический. В последнем варианте нужно будет обеспечить напряжение в 12 В что не всегда возможно. Поэтому остановимся на ножном насосе.

Входные краны в котел, а также радиаторы отопления можно перекрыть так как нас интересует соединения труб разводки системы отопления. Далее накачиваем в систему воздух до 2 атм и оставляем ее в таком положении на сутки, закрыв предварительно кран слива, то есть перекрываем соединение приспособления с системой отопления. Через сутки открываем кран слива и смотрим на манометр приспособления. Если давление не упало, значит все в порядке и можно систему отопления наполнять теплоносителем.

Выбор теплоносителя

Вначале — несколько слов о том, какие жидкости можно использовать для заполнения отопительной системы. Вот ключевые свойства популярных теплоносителей.

• Цена. минимальна (при закачке из водопровода с установленным на вводе в дом водосчетчиком — от 20 рублей за кубометр);
• Теплоемкость. высокая (4183 Дж/(кг·град) при +20°С);
• Вязкость. низкая (что означает небольшую нагрузку на циркуляционный насос);
• Коррозионная активность. средняя (сталь при контакте с водой ржавеет только в присутствии кислорода);
• Токсичность. отсутствует;
• Коэффициент расширения при нагреве. 0,03 %/град.

На отоплении лучше использовать дистиллированную воду, не проводящую электрический ток и обладающую минимальной коррозионной активностью.

Тосол был разработан несколько десятилетий назад в качестве зимнего заполнителя для систем водяного охлаждения автомобильных моторов. В наше время он нередко используется как зимний теплоноситель. Числовое обозначение в маркировке тосола (30, 40 или 65) означает температуру его замерзания.

• Цена. от 40 рублей за килограмм при оптовых поставках и от 60 при розничной продаже;
• Теплоемкость. средняя (3520 Дж/(кг·град));
• Вязкость. высокая (нагрузка на насос увеличивается вследствие роста гидравлического сопротивления системы);
• Коррозионная активность. низкая благодаря антикоррозионным присадкам;
• Токсичность. высокая (в состав оригинального тосола входит ядовитый этиленгликоль);
• Коэффициент расширения при нагреве. 0,05 %/град. Чем больше коэффициент расширения, тем больше должен быть расширительный бак в закрытой отопительной системе. Именно он компенсирует расширение теплоносителя при повышении температуры.

Тосол — антифриз для систем водяного охлаждения моторов.

Благодаря нулевой коррозионной активности тосол создает утечки при малейшем нарушении герметичности отопительного контура. Вода и прочие теплоносители быстро забивают мелкие утечки ржавчиной и кристаллизующимися минеральными солями.

Пропиленгликоль

На основе пропиленгликоля производятся незамерзающие теплоносители, предназначенные специально для отопительных систем.

Упаковка теплоносителя на основе пропиленгликоля.

Пропиленгликоль используется в виде водного раствора. Смешение с водой увеличивает его теплоемкость до уровня тосола (3500-4000 Дж/(кг·град) в зависимости от пропорции смеси).

• Вязкость. высокая;
• Коррозионная активность. низкая благодаря присадкам;
• Токсичность. нулевая (канистры с теплоносителем маркируются зеленым цветом и обозначением «Эко»);

Полипропиленгликоль в смеси с глицерином используется в качестве косметического препарата.

Коэффициент расширения при нагреве. примерно 0,05 %/град.

Концентрированный раствор поваренной соли, хлористого кальция и других солей тоже может использоваться в качестве теплоносителя: температура его замерзания обратно пропорциональна концентрации соли. Эти типичное бюджетное решение, которое ограничено используется только в открытых системах с естественной циркуляцией.

• Цена. от 5 рублей за 1 кг поваренной соли;
• Теплоемкость. низкая (при 30-процентной концентрации — 2700 Дж/(кг·град);
• Вязкость. низкая;
• Коррозионная активность. крайне высокая. Соль буквально разъедает стальные трубы;

Так действует на сталь контакт с морской водой — рассолом с небольшой концентрацией солей.

При высоких концентрациях рассола и медленном движении теплоносителя в системе избыток солей будет постепенно откладываться на стенках труб, снижая их сечение. В контуре с принудительной циркуляцией рассол губительно действует на насос. вал и крыльчатка обрастают кристаллами, что приводит к падению производительности.

Инструкция по выбору теплоносителя довольно очевидна:

1. Если у вас есть возможность поддерживать в доме положительную температуру в течение всего отопительного сезона, в отопительный контур лучше всего заливать воду. Лучше — дистиллированную, но можно использовать и питьевую или даже колодезную;
2. Если коттедж периодически остается без отопления, ваш выбор — незамерзающие теплоносители на основе пропиленгликоля.

Температура замерзания антифризов в зависимости от концентрации раствора.

Заполнение системы открытого типа

Наполнить водой или пропиленгликолем контур открытого типа проще, чем герметичную сеть. В этом случае не понадобится насос, жидкость заливается через расширительный бак, размещенный в наивысшей точке отопительной системы, обычно на чердаке здания. Процесс заполнения лучше выполнять вдвоем, чтобы не приходилось часто спускаться вниз и стравливать воздух, а потом спешить наверх, чтобы долить в бак теплоноситель. После спускания воздуха расширительный бак должен быть заполнен на 1/3. В процессе функционирования отопления может снизиться теплоотдача из-за образования пробки, тогда процедуру спускания воздуха из радиаторов придется повторить.

Жильцы многоквартирных домов привыкли к регулярной замене теплоносителя, но слив жидкости для частного дома не рекомендуется по нескольким причинам:

• долгое развоздушивание системы;
• затраты на покупку теплоносителя;
• отсутствие воды приводит к коррозии стальных радиаторов.

Какое значение имеют циркуляционные насосы для систем отопления

Существует мнение, что нет особой необходимости в использовании циркуляционного насоса для систем отопления. Сторонники данного суждения аргументируют свою позицию тем, что насос – это устройство, которое без особой нужды расходует много электроэнергии и делает систему отопления зависимой от него. То есть в случае перебоев с электропитанием возникнут проблемы с подачей тепла в дом.

Такое суждение может показаться правильным. Так, если монтаж системы отопления осуществляется в маленьком доме, где трубопровод не сильно разветвлен, тогда можно организовать естественную циркуляцию теплоносителя от котла до радиаторов.

При детальном изучении такого подхода становится очевидным, что его плюсом является лишь независимость от электроэнергии (при условии энергонезависимости отопительного котла). По всем остальным характеристикам система с естественной циркуляцией проигрывает, да и монтировать ее гораздо сложнее.

Для того чтобы обеспечить естественное движение теплоносителя, трубы в системе отопления должны быть разных диаметров (50 мм и более). Устанавливать их сложнее, более того, они дороже

При монтаже важно соблюдать правило – трубы по всей протяженности контура должны иметь уклон в сторону котла. Нередко этого невозможно добиться, не испортив внешний вид комнат

Если система отопления с естественной циркуляцией была тщательно продумана и хорошо отлажена, то все равно перепад давления за счет температурной разницы в трубах (в обоих направлениях движения воды) будет не более 0,6 Бар. Такого значения для дома, не отличающегося большими размерами, скорее всего, будет достаточно. Однако в случае, если система отопления имеет разветвления, характеризуется большой протяженностью, а также есть большие перепады высот и давления, то 0,6 Бар вряд ли хватит. Более того, ситуацию может усложнить гидравлическое сопротивление, из-за которого контур может «запереться».

Подключение к системе отопления циркуляционного насоса поможет решить немало проблем.

Циркуляционные насосы для систем отопления расходуют достаточно мало электроэнергии, что позволяет даже при ее отключении обогревать дом от ИБП средней мощности в течение нескольких часов, что особенно важно при использовании котла с «интеллектом»

Однако если проблема перебоев электроэнергии для вашего дома является постоянной, то в подключении циркуляционного насоса к системе отопления пропадет всякий смысл. В таком случае необходимо своевременно продумать, каким образом сделать эффективную систему с естественной циркуляцией.

В системах отопления, работающих при помощи циркуляционных насосов, существует возможность регулировки как их работы в целом, так и по комнатам, группам радиаторов. Если отопительную систему хорошо продумать, то не возникнет проблем с многоходовыми кранами, электромеханическими регуляторами и прочими термостатическими устройствами в процессе эксплуатации.

Если потребуется «разбить» систему отопления на несколько участков, отличающихся температурой обогрева, то это никак не повлияет на общую ее работу (чего не скажешь о системах отопления с естественной циркуляцией). Для комнат можно смело выбирать наиболее подходящие варианты обогрева – при помощи радиаторов, любых конвекторов, контуров теплых полов.

Невозможно установить в домах водяные полы без подключения циркуляционного насоса для систем отопления. Для продуманной системы, работающей при помощи насоса, характерен высокий КПД работы, получение которого стоит денег, потраченных на его приобретение и оплату электричества, израсходованного данным оборудованием. Такая система получается более экономичной: трубы могут быть малых диаметров, их будет просто спрятать в пол или стену.

Контуры труб системы отопления с циркуляционным насосом могут иметь сколько угодно разветвлений, количество отапливаемых этажей также может быть любым

Здесь важно правильно подобрать насос, который создаст нужный напор. И еще, систему отопления, работающую от циркуляционного насоса, проще запустить, обслуживать и осуществлять ее профилактику

Итак, монтаж циркуляционного насоса в систему отопления имеет множество плюсов, которых однозначно больше, чем недостатков, поэтому практически во всех случаях следует задуматься о его приобретении.

В том случае, если в вашем доме уже работает система отопления с естественной циркуляцией, то вы все равно можете приобрести циркуляционный насос, эффективность работы которого будет налицо.

Читайте материал по теме: Горячее водоснабжение частного дома

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

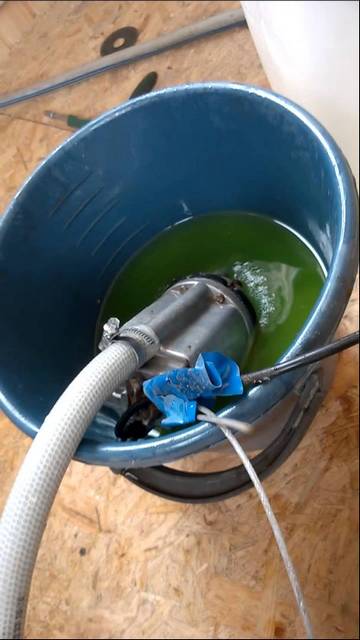

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.
