Схемы подключения насосных станций с накопительными баками

Способы подключения накопительных емкостей

Бак можно подключить к системе двумя разными способами: расположив его на высокой отметке или на уровне земли или ниже.

Верхнее расположение

Такая схема водоснабжения дома из накопительного бака практикуется преимущественно в тех случаях, когда в доме нет приборов, нуждающихся в хорошем напоре, а потребность в воде у жильцов минимальна – умыться, вымыть посуду и т.д.

А также при частых перебоях с электричеством. Потому что вода из бака, установленного на крыше, чердаке или эстакаде, поступает к потребителям самотеком, а такая система не зависит от наличия напряжения в сети.

Такое давление в системе будет недостаточным для работы стиральной машины, и даже принять душ будет проблематично. Увеличить его можно, подключив на выходе из емкости повысительный насос. Преимущество такой установки в её простоте и легкости обслуживания бака.

Однако не стоит забывать и о недостатках:

• Накопительная емкость занимает много места, отнимая у дома полезную площадь;
• Если установить её на чердаке или на улице на специальной эстакаде, то пользоваться водой можно будет только в теплое время года. Или нужно хорошо утеплять и обогревать и сам бак, и идущие к нему и от него трубы;
• Если при монтаже не была соблюдена инструкция или сама система износилась со временем, возможны протечки, способные доставить много неприятностей.

Как видите, каждый домовладелец решает эти проблемы по-своему в зависимости от потребностей семьи.

• Чтобы вода не замерзала, бак устанавливают на отапливаемом втором этаже или мансарде, жертвуя площадью.
• Или используют электрообогрев емкости, стоящей на чердаке. И дополнительно платят за электричество.
• Или просто водружают её на шкаф, довольствуясь минимальным напором в системе.

Нижнее расположение

Это более распространенный и эффективный способ размещения для домов с постоянным проживанием и всеми привычными для городского жителя удобствами. Такая система водоснабжения с накопительным баком обязательно оборудуется дополнительным насосом или насосной станцией. Без них вода сама к потребителям не потечет, а с ней можно получить любой необходимый напор.

Вариантов нижнего размещения тоже несколько:

• Наземное – когда емкость используется только в летнее время и не нуждается в утеплении;
• Подземное – бак закапывается в грунт, а на поверхность выводится только горловина, обеспечивающая доступ к нему для ремонта и обслуживания;

Водоснабжение дома – накопительный бак под землей

Подвальное – когда в доме имеется отапливаемое подвальное или техническое помещение.

Последний вариант самый удобный, так как емкость не нужно утеплять, к ней всегда есть доступ и она не занимает полезное пространство.

Второй по популярности – подземный вариант. Он тоже позволяет не использовать площадь дома, но в этом случае чистка и ремонт будут сопряжены с определенными трудностями. Да и верхнюю часть, расположенную выше уровня промерзания, тоже придется утеплить.

Кроме того, не каждую емкость можно закапывать в грунт. Она должна быть прочной, с толстыми стенками, ребрами жесткости или металлической опалубкой. В противном случае нужно сооружать для неё жесткую оболочку.

Установка бака в кессоне из водостойких плит

Конструктивные особенности

Устройство накопительного бака не зависит от места установки. Есть лишь некоторые нюансы.

Емкость снабжается следующими конструктивными элементами:

Поплавковый клапан. Он предотвращает её переполнение и включает насос при достижении уровня воды минимальной отметки.

Поплавковый выключатель

• Переливной патрубок на случай поломки поплавкового выключателя. Он располагается в верхней части бака и подключается к канализации.
• Дренажный патрубок в нижней части. Предназначен для удаления осадков. Им оснащаются накопительные баки для водоснабжения, расположенные наверху или в подвале дома. Подземные емкости чистятся верхний люк.

На этом фото видны оба патрубка, присоединенные к системе канализации

• Фильтр, расположенный на входе, задержит часть взвешенных частиц. Его можно установить и на выходе, оснастив более мелкой сеткой.
• Вентиляционная труба или дыхательный клапан. Если не установить их в крышке бака, при сливе воды его стенки могут сплющиться под действием атмосферного давления.

Крышка с дыхательным клапаном

Емкость и насосная станция

В качестве аккумулирующего резервуара используется пластиковый цилиндрический бак объемом 0,5 м3, сечением 640 мм и высотой 1840 мм, с толщиной стенки 5 мм.

Насосная станция состоит из:

1. Насоса JEX 500 с низкими показателями излучения шума, способный обеспечить давление в системе до 4 бар. При применении в квартире шумного агрегата может возникнуть конфликты с соседями, вплоть до судебных разбирательств.
2. Ресивера на 24 литра. Существенно снижает гидроудары на насос, возникающие в процессе разбора воды, а так же увеличивает ресурс двигателя.
3. Специального бронзового пяти конечного переходника, при помощи которого происходит коммутация всех компонентов станции.
4. Трубки с армирующей оплеткой, предназначенной для соединения насоса и мембранного бака.
5. Автоматического блока (реле давления) для работы насоса в определенном диапазоне давления.
6. Манометра. Этот прибор является не обязательной атрибутикой для станции, но на основании его показаний можно проконтролировать герметичность контура и настроить, в случаи необходимости, блок автоматики.

Насосная станция.

Высота потолка в помещении где установлена описываемая система водоснабжения – 2,5 м. Это расстояние позволяет установить станцию с габаритами 600 Х 400 Х 400 над накопителем. Для ее крепления используются кронштейны от кондиционеров, а в качестве вибрационной прокладки применяется резиновый шланг диаметром 32 мм и длинной 400 мм, разрезанный вдоль.

Преимущества и недостатки накопительных емкостей

Из положительных моментов автономной коммуникации выделяют:

• постоянный запас воды дома, даже если производительность скважины/колодца оставляют желать лучшего;
• оптимальное давление в системе и подача жидкости в краны с нормальным напором;
• возможность не зависеть от цикличности работы коммунальных предприятий (водоканала, энергосети).

Из минусов отмечают:

• трудоемкость установки бака;
• необходимость его регулярной промывки;
• быстрое заиливание негерметичного накопителя;
• возможность образования неприятного запаха застоявшейся воды при неправильно выбранном объеме бака;
• дополнительный расход электроэнергии при работе насоса;
• необходимость утепления грунта над резервуаром.

Несмотря на все сложности, система водоснабжения с накопителем предпочтительнее, чем прямая подача жидкости из колодца/скважины в дом.

Складные модели

Чаще всего такие модели используются для дачных участков. Конструкция складного типа имеет хорошую вместительность и подойдет как для питьевой, так и технической воды.

EKUD 1000 литров с крышкой

Ёмкость предназначена для хранения воды. Большая вместительность позволяет делать запасы на длительный период. Изготовлена конструкция из износостойкой ПВХ ткани, которая даже при частом использовании не теряет своих свойств.

Для дополнительной прочности используется каркас. Вместительность бочки составляет 1000 литров, для защиты жидкости от мусора и попадания прямых солнечных лучей предусмотрена специальная крышка.

Емкость очень удобна, так как при необходимости ее модно сложить и поместить в кладовую. Однако, как отмечают пользователи занимает такая конструкция много места, поэтому устанавливать ее нужно на улице или веранде.

EKUD 1000 литров с крышкой
Достоинства:

• конструкция имеет легкий вес;
• простой уход;
• длительный период службы.

Недостатки:

не подходит для переноса.

Цена — 5500 рублей.

Необходимость применения поливочных насосов

Если рассмотреть водоснабжение от источников скважинного или колодезного типа, то водозабор из них производят посредством поверхностных или погружных электронасосов, которые с автоматикой вмонтированы в линию водоподачи с помощью компрессионных или сварных соединений, а погружные помпы опущены на глубину в скважину или колодец.

Понятно, что для того, чтобы использовать насосное оборудование водоснабжения дома для полива, его придется демонтировать из системы, а глубинные агрегаты извлекать на поверхность. Это в большинстве случаев технически и физически неосуществимо, поэтому пользователю необходимо применение отдельного насоса для полива огорода из бочки, тем более, что стоимость самого дешевого из них по карману практически каждому.

При обустройстве скважинных или колодезных источников, расположенных ниже уровня грунта, обычно выводят на поверхность металлический трубопровод (пожарный гидрант) с запирающим краном, используемый для хозяйственных нужд и в целях орошения садов, огородов, парников, теплиц. При этом вода довольно холодна, что вредно сказывается на растениях при ее моментальном использовании — она должна отстояться некоторое время и прогреться до температуры окружающей среды. Для нагревания ее сливают в емкости большого объема, различного типа резервуары, бочки, а затем в любое удобное время производят полив сада или огорода с помощью одного из многочисленных типов водяных электронасосов.

Один из вариантов отказа от покупки бочкового насоса — установить накопительную емкость для полива на большую высоту и создать естественный напор. Однако решение организовать такой способ имеет массу недостатков: проблемы в обслуживании емкости при попадании мусора и заиливании выходного канала, низкий напор при больших расстояниях и малом водном уровне, необходимость применения технически сложных и затратных решений для установки резервуара на большую высоту от уровня земли.

Применение садового электронасоса

5 этап – Насос для водоснабжения из колодца

Подачу воды с колодца можно организовать с помощью насоса. Насосы для водоснабжения частного дома из колодца бывают двух видов:

Погружной насос. Они погружены в воду (частично или полностью). Характеризуются бесшумной работой и большей эффективностью работы. Последнее обеспечивается самим способом подачи воды. Давление создается водой, а не разреженным воздухом. Позволяет подавать воду с глубины до 20 м. Колодцы с погружным насосом не нужно консервировать на зиму. Вода опускается по трубе самостоятельно, ее не нужно откачивать.

Поверхностный насос. Эксплуатируется на глубине, которая не превышает 10 м.

Чтобы понять, какой насос лучше для водоснабжения из колодца необходимо ознакомится с условиями выбора

Параметр	Определение
Глубина колодца	Определяется с помощью отвеса. Учитывается расстояние от верхнего кольца до воды.
Ширина колодца	Определяется диаметр. Чтобы можно было вычислить кубатуру воды
Качество воды	Влияет на срок службы насоса
Сезонность эксплуатации	Не все насосы можно эксплуатировать при минусовой температуре
Уровень воды (статический) (см. рис.)	Учитывается расстояние от поверхности земли до воды. Замер нужно проводить утром.
Высота водяного столба	Для этого от глубины колодца нужно отнять статический уровень
Уровень воды (динамический) или дебет скважины	Для его определения откачивают воду из колодца. Точка, в которой вода прекратит снижение определит динамический уровень воды

На основании перечисленных параметров можно сделать правильный выбор с точки зрения мощности и производительности насоса.

Выбор насоса определяет необходимость в устройстве системы с гидраккумулятором (бак для воды). От обязательной при прерывистой подаче воды. В этом случае вода закачивается периодически в бак. После гидроакумулятора устанавливается тройник, он распределяет воду по пользователям.

На практике водоснабжение организовывается с помощью насосной станции, которая может быть расположена в доме, в отдельном здании или же в кессоне.

Главные требования к месту установки насосной станции для подачи воды в дом:

• отсутствие резких перепадов температуры;
• минимальная температура не ниже +2оС.

Как работает насосная станция для колодца?

Принцип устройства водоснабжения частного дома и дачи из колодца с использованием насосной станцииНасосная система, которая включает в себя насос, гидроаккумулятор и реле имеет следующий принцип действия.

Насос подает воду в гидроаккумулятор. Задача реле отслеживать уровень давления. Когда он понижается до отметки 2,2 до 4 атм. (в зависимости от модели насоса), реле реагирует и включает насос. Таким образом, возобновляется подача воды в гидроаккумулятор. Давление в системе повышается и реле опять отключает насос. Некоторые насосные станции оборудованы дополнительно сухим реле. Его предназначение – отключать насос, если уровень воды в колодце находится ниже допустимого для данной модели насоса.

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

Например:

• гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
• таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
• т.е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Как правильно выбрать бак

Баки для воды могут быть изготовлены из разного материала. Выбирая подходящую тару следует учитывать такие советы:

Место размещение. Перед тем как приобрести емкость для воды, необходимо определиться с местом, где изделие будет стоять. Для малогабаритных помещений подойдет небольшие узкие ёмкости. Для частных домов можно использовать любые емкости. Чаще всего такие изделия размещаются в подвале или веранде.
Наличие крышки

Для того чтобы жидкость не загрязнялась, важно, чтобы конструкция плотно закрывалась. Большая часть моделей оснащены специальной крышкой, которую удобно снимать.
Ручки

Для того чтобы перенести тару, необходимо использовать специальные ручки. Особенно важно это для вместительных моделей.
Толщина стенок. Для комнатных условий могут использовать простые модели из пластика. Для того чтобы хранить жидкость на улице, выбирать нужно изделия с толстыми стенками. Такие емкости не пропускают ультрафиолет и под воздействием атмосферных осадков не разрушаются.
Сливной кран. Наличие специального крана для слива облегчает процесс использования
Если такого крана нет, необходимо обращать внимание на модели с широкой горловиной.

Также при покупке нужно выбирать модели, которые изготовлены из безопасного для человека материала.

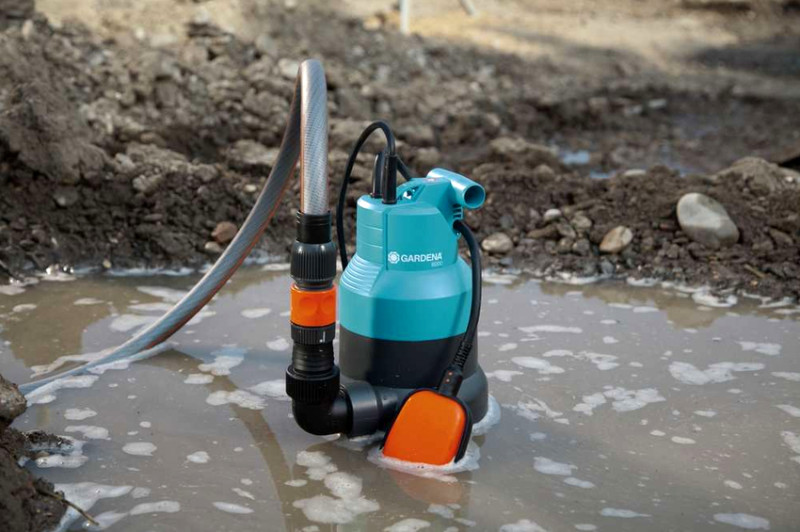

Особенности погружных насосов для перекачки воды

Погружные насосы 12 Вольт или 220 В устанавливаются непосредственно в источник для забора жидкости. При этом двигатель может погружаться в воду или находиться над ее поверхностью. Такой тип насосного оборудования способен выкачивать жидкость со значительной глубины. Агрегат имеет высокую производительность, отличается эффективным охлаждением двигателя.

Глубинные насосы для скважин и дренажно-фекальные устройства

Погружные насосы, исходя из назначения агрегата, делятся на следующие группы: дренажные, колодезные, скважинные и фекальные.

Колодезные насосы применяют для откачки воды из колодцев и шахт. Они отличаются значительными габаритами, небольшой глубиной погружения, высокой мощностью, бесшумной работой без вибрации. Агрегаты могут работать с жидкостью, в которой содержится песок, ил или глина.

Скважинные насосы характеризуются компактными габаритами, вытянутой формой, устанавливаются непосредственно в скважине. Забор воды может осуществляться с очень большой глубины. Такие агрегаты отличаются высокой мощностью и производительностью. Их можно использовать для чистой или слабозагрязненной воды.

Дренажные агрегаты применяются для забора из подвалов, котлованов, траншей слабозагрязненной или грязной воды, содержащей песок, глину, траву и мелкий мусор.

Фекальные насосы могут работать с жидкостью содержащей крупные твердые частички диаметром до 35 мм

Фекальные насосы для перекачки сточных вод схожи с дренажными. Такие агрегаты могут работать с сильнозагрязненными водами, которые содержат крупные твердые частички диаметром около 35 мм. Некоторые конструкции оснащены мощным режущим механизмом из нержавеющей стали или чугуна для измельчения крупного мусора. Используют такие насосы для перекачки сточных и фекальных вод в специальный септик.

Фекальный насос для перекачки грязной воды характеризуется устойчивостью к агрессивной среде. Устройство дополнительно оснащается специальными поплавками, которые в случае необходимости прекращения работы устройства подают сигналы.

Дренажные насосы используются для забора грязной, содержащей глину, песок, траву и мелкий мусор воды

Аварийный перелив и слив

Для защиты от затопления помещения в случаях перенаполнения емкости, в ее верхней части установлен аварийный перелив, состоящий из:

• перехода диаметром 1 дюйм;
• гофрированного шланга сечением 32 мм;
• сифона для мойки;
• крепления для канализационной трубы 50 мм.

В существующую канализацию вмонтирован тройник с отводом под 45 градусов. Выходной патрубок сифона соединен с тройником через резиновый переход с диаметра 32 мм на сечение 50 мм. Для надежности эти узлы обработаны силиконовым герметиком.

Когда нет возможности осуществить подачу жидкости насосом (поломка, отсутствует электрическое питание) вода сливается через аварийный слив, размещенный перед обратным клапаном всасывающей линии.

При этом сливной кран 26 размещается как можно ближе к дну.

Требования к бочковому водяному насосу

Электрический насос, призванный обеспечивать полив участка из накопительного резервуара, размещенного на поверхности, должен удовлетворять следующим требованиям:

• Обеспечивать необходимый объем водоподачи для того, чтобы процедура орошения не отнимала слишком много времени.
• Создавать в системе высокое давление, комфортное для орошения самых дальних мест на территории, или, наоборот, иметь небольшой напор при использовании на приусадебном участке технологии прикорневого капельного полива через трубопровод с отверстиями.
• Быть удобным в эксплуатации, обеспечивая бесперебойный водозабор из резервуара при перемещении поливочного шланга.
• В некоторых случаях желательно, чтобы агрегат работал в автоматическом режиме, отключаясь при отсутствии воды в емкости — это позволит подсоединять напорный рукав к различного вида разбрызгивателям или водопроводу капельного полива, не тратя свое личное время на контролирование дальнейшего процесса.
• КПД агрегата должен быть достаточно высоким — это сократит средства на оплату электроэнергии.
• Конструкция выбранной модели должна быть удобна в обслуживании — быстро собираться, разбираться, устанавливаться и подключаться к водоподающей системе.
• Желательно, чтобы приобретенный агрегат обладал рядом дополнительных приспособлений, подходящих к его конструктивным особенностям и повышающих удобство пользования: фильтром, шлангом, держателем на краю бочки, пистолетом с регулировкой потока и аквастопом, различного вида распылительными насадками.

Размещение поливочного электронасоса в емкости

Мини-помпы и их классификация

Преимущества маленьких насосов для перекачки воды вполне очевидны для их покупателей. Они имеют компактные размеры, немного весят и недорого стоят. А что касается их работоспособности, то они могут поднимать воду с глубины до 100 м и подавать ее на расстояние около 200 м от одной точки к другой.

Какие виды мини-насосов используются в быту:

• Вибрационный – для выкачки воды из колодцев глубиной до 20 м;
• Центробежный – поднимает жидкость из скважин глубиной до 100 м;
• Циркуляционный – зачастую используется в системах отопления;
• Дренажный – способен работать с сильно загрязненной водой с техническими примесями (песок, гравий, щебенка) в небольших объемах, перекачивать стоки и техническую жидкость;
• Фекальный – специализируется на откачке сточных и сливных вод, зачастую имеет измельчитель для особо крупных и вязких фракций;
• Самовсасывающий – может работать с самыми разными жидкостями от дизеля до обычной воды.

Мини-насосы могут быть нескольких видов

Тут кстати, следует иметь в виду, что поверхностные мини-насосы имеют такие же недостатки, как и приборы стандартных размеров. Их не следует применять при повышенной влажности и слишком низких температурах. Лучше всего использовать такие агрегаты внутри помещений.

Маленький агрегат на 220 вольт

Среди небольших моделей пользуется популярностью маленький водяной насос на 220 В. Такая помпа имеет несколько разновидностей.

Основные типы:

1. Погружной – характеризуется полным или частичным погружением в перекачиваемую среду. Мощный и долговечный агрегат. Из недостатков можно отметить довольно сложный монтаж и обслуживание, а также стационарность применения.
2. Поверхностный – устанавливается рядом с источником жидкости. Его мощность не такая большая, как у погружных моделей, но при этом он более мобильный и функциональный. Правда, не подходит для откачки воды из глубоких колодцев и скважин.

Существуют погружные насосы вибрационного типа. Их зачастую используют для перекачки чистой воды из колодца или скважины без технических примесей. Правда, следует иметь в виду, что из-за совершения колебательных движений такой электронасос может вызывать заиливание неглубокой скважины и способствовать со временем ее разрушению. Поэтому многие специалисты не рекомендуют слишком часто пользоваться такими приборами.

Центробежные микронасосы могут быть как поверхностными, так и погружными. Они работают за счет перепадов давления между рабочим механизмом и выводным патрубком. По сравнению с вибрационными приборами, они более мощные и продуктивные, способны обеспечить хороший напор воды, довольно экономичны.

Мини-насос для воды 12 вольт

Небольшой умный насос для воды на 12 вольт, несмотря на то что обладает не самой большой мощностью, пользуется довольно хорошим спросом среди покупателей насосного оборудования.

Преимущество мини-насоса в том, что он может работать как от батареи, так и от электричества

К их преимуществам относятся:

• Независимость от электрического питания и возможность работать от батарей;
• Экономичность потребления энергии при высоком уровне КПД;
• Компактные размеры и мобильность;
• Возможность использовать аппарат в условиях повышенной влажности или близко к большому напряжению;
• Практически полное отсутствие вибрации;
• Бесшумная работа прибора.

Эти миниатюрные насосы могут быть самых разных видов, причем настолько узконаправленных, что в быту они редко используются.

Самыми известными типами считаются циркуляционные агрегаты с мокрым ротором, помповые (делятся на автоматические, скважинные и погружные) и автомобильные. Малогабаритные насосы первого типа зачастую «проглатывают» инородные частицы, поэтому для стабильной работы их нужно часто чистить или поставить фильтр.

Помповые агрегаты могут использоваться в самых разных сферах, но при этом способны перекачивать жидкость, только находясь вблизи источника. Зато у них довольно высокая пропускная способность, и есть возможность качать даже сильно загрязненную воду.

Автомобильные аппараты легко помещаются в багажник транспортного средства и могут работать от аккумуляторной батареи. Кроме того, их можно использовать для мытья машины, а в комплекте к ним зачастую идет еще емкость для воды.
