Выбираем греющий кабель для водопровода и монтируем по инструкции своими руками

Преимущества греющего кабеля

Основная выгода использования термических устройств для предотвращения замерзания воды в трубах связана с возможностью регулирования подачи тепла в систему. При сильных морозах нагрев усиливается. При повышении температуры — уменьшается. Если подогрев водопроводных труб применяется в качестве дополнения к теплоизоляции, то при определённых условиях искусственный обогрев может быть отключён.

Кроме того, водоводы, в отличие от канализационных и дренажных труб, не имеют твёрдых фракций, которые могут застаиваться в системе и увеличивать угрозу образования заторов. Поэтому в водопроводах используются изделия с меньшим сечением. Они технологичны, легко монтируются, практически не сказываются на габаритах конструкции, экономичны в плане потребления электроэнергии, дешевле аналогичных изделий для других труб. Потери энергии в них за счёт малого сопротивления минимальны.

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Разновидности нагревательного кабеля

Для электрического обогрева трубопроводов используются 2 разновидности шнуров:

• резистивные;
• саморегулиремые.

Резистивный

Стабильность рабочих параметров обеспечивает равномерное потребление электроэнергии. Для снижения затрат на обогрев (например, во время оттепелей или в весенне-осенний период) в конструкцию системы подогрева трубы водопровода вводятся датчики и регулятор силы тока.

Обогревающий кабель резистивного типа выполняется с 1 или 2 жилами. Одножильные провода подсоединяются к бытовой сети переменного тока с 2 сторон. Двухжильные изделия комплектуются разъемом для подключения к сети или куском установочного провода с установленной в заводских условиях штепсельной вилкой.

Противоположная сторона шнура закрыта герметичной заглушкой (концевой муфтой). Внутри концевого элемента расположена металлическая вставка, обеспечивающая замыкание электрической цепи.

Конструкция резистивных проводников не предусматривает резки материала на участки требуемой длины. Производители запрещают укладывать излишки провода бухтой, необходимо смонтировать весь имеющийся шнур на участок трубы.

При укладке резистивных элементов запрещается расположение магистралей рядом друг с другом. При близком размещении или пересечении маршрутов прокладки происходит перегрев металлических сердечников и выход изделий из строя.

Саморегулируемый

Принцип работы обогревающего кабеля

Полимерный материал по мере увеличения температуры пропускает ток меньшей силы, что снижает степень нагрева. При охлаждении полимера проводимый ток нарастает, и теплоотдача вещества увеличивается. За счет этой физической особенности материала самогреющий кабель для водопровода автоматически регулирует температуру нагрева трубопровода или переходных муфт.

Шнуры с самостоятельной регулировкой нагрева допускается укладывать внахлест и рядом друг с другом. Предусмотрена возможность нарезки изделия на участки, на внешней оболочке присутствуют насечки, определяющие допустимый размер отрезка.

После отделения требуемого фрагмента требуется установить защитную оконечную муфту. Недостатком изделия является повышенная стоимость (по сравнению с резистивными элементами), но повышенный до 10-12 лет срок службы компенсирует увеличение затрат на покупку материала.

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся кабель – это, обычный, электрический кабель, который нагревается при воздействии электричества и обладает свойством регулировать собственную мощность в зависимости от температуры окружающей среды. Это означает, что чем холоднее атмосфера, тем горячее саморегулирующийся кабель.

Принцип действия саморегулирующегося нагревательного кабеля основан на его внутренней схеме. Грубо говоря, он состоит из трех основных частей:

• Многослойная конструкция обеспечивает надежную защиту.
• Металлические проводники используются для проведения электричества;
• «Умная» полимерная матрица — это матрица, которая адаптируется к изменяющимся условиям и выделяет тепло;

Изоляция — здесь используется целый «сэндвич» из нескольких материалов.

Саморегулирующийся греющий кабель для водопроводных труб имеет еще одну интересную особенность — он имеет любую длину. Мы можем взять прочные ножницы, разрезать его и подключить обратно — он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения.

Нагревательный кабель имеет достаточно прочную конструкцию для предотвращения аварийных разрывов.

Свойства

Другие свойства саморегулирующихся нагревательных кабелей:

•  Сам регулирует потребление энергии, что позволяет экономить электроэнергию
• Высокая механическая прочность — он работает от электричества, а значит, требует прочной, многослойной изоляции;
• Влагостойкий — безопасно работает в толще воды. Самое главное — изолировать его конец специальной термоусадочной пленкой;
• Прочность саморегулирующегося греющего кабеля обеспечивается его многослойностью.

Первые два слоя представляют собой медные проводники. Они покрыты изоляционным слоем из полиолефина или фторполимера.

Следующий слой выступает в качестве брони — здесь используется медная оплетка. Еще один слой полиолефиновой изоляции завершает этот «сэндвич». Благодаря такой конструкции саморегулирующийся нагревательный кабель очень долговечен и устойчив.

Медная оплетка также действует как электромагнитное экранирование — оно слабое, но все же присутствует.

Thermo SVK 20

Фото:https://market.yandex.ru

Задаваясь вопросом, какой фирмы греющий кабель для водопровода лучше, стоит обратить внимание на данный продукт. Кабель укладывается в стяжку толщиной от 3 до 5 миллиметров

Его главной особенностью является устойчивость к наиболее сложным условиям эксплуатации. Модель защищена от воздействия влаги, отрицательных температур, ультрафиолетовых лучей, быстрого износа и других факторов. Мощность 165 Вт, диаметр жилы 6,7 мм. Для управления работой системы владелец может использовать терморегулятор. Проводник заземления изготовлен из луженой меди и не окисляется в течение всего срока эксплуатации. Это гарантирует высокий уровень электробезопасности.

Греющий кабель Thermo SVK-20 500Вт

Недостатки наружного обогрева

Выбирая электрический греющий кабель для наружной прокладки, владелец частного дома делает это по той простой причине, что монтаж прост. Тем не менее конструкция имеет больше недостатков чем достоинств:

Пример использования наружного обогрева

• Если разводка находится в подвале дома, то монтаж греющего кабеля для водопровода ограничивается простой обмоткой и включением устройства в сеть. Для наружных труб требуется качественная изоляция как самого водопровода или канализации, так и проложенного силового провода. Использовать для работы требуется только алюминиевый скотч – его кладут на поверхность трубы, а затем вторым слоем поверх кабеля. Так, избегают расплавления теплоизоляции, если она выполняется из стирольных материалов.
• Требуется устраивать наружный трубопровод в канавы, выкопанные ниже уровня промерзания почвы, иначе российский климат способен заморозить и оснащенные подогревом трубы – подогревающий кабель для водопровода не спасет. Если разводка наземная это ведет к увеличению трат на качественную и толстую теплоизоляцию.
• В конце концов, это просто некрасиво – обмотка труб выглядит непрезентабельно даже в дачном доме с сезонным посещением, что уже говорить о загородных домах.

Решать, какой способ монтажа выбрать, вправе только владелец

Однако, принимать во внимание только простоту поверхностного монтажа не стоит – греющий кабель для водопровода внутри трубы займет чуть больше времени. Греющий кабель для водопровода защитит водоснабжение от естественного промерзания

• При монтаже нельзя допустить нахлеста любого вида проводки. А так как наружно, через запорную арматуру это сделать проблематично, то вопрос решает внутренний обогрев труб греющим кабелем. В местах установки кранов, капельников или задвижек, наледь возникает чаще, чем на магистральном трубопроводе.
• Теплый кабель сохранит температуру жидкости. Носитель в системе подачи воды при монтаже внутреннего утепления будет стабильной температуры. Это влечет за собой экономию топлива при подаче жидкости в систему – котлу потребуется меньше мощности для нагрева. Это, естественно, снизит затраты.
• Располагая нагревательный кабель внутри трубы, собственник сэкономит на земляных работах – магистрали не придется укладывать ниже уровня промерзания. Достаточно глубины штыка лопаты.
• Если магистрали трубопроводов располагаются рядом – водяная подача, канализация, водосток, то обходятся одной прокладкой, в какую-либо из них. Обычно выбирают трубы большего диаметра – канализационные. Мощности в этом случае хватит на все и утепления изнутри каждого не потребуется.

Схема внутренней и наружной установки греющего кабеля

Прокладка и подключение

Монтаж греющего кабеля может осуществляться двумя способами – наружным и внутренним. В первом случае происходит монтаж вдоль трубы (изделие может крепиться изолентой или обматываться вокруг водопровода), во втором – прокладывается внутрь.

Скрытая укладка внутри трубы

Внутренний монтаж подойдет не всем трубам

Важно, чтобы диаметр водопровода был не ниже 40 мм. При меньшей величине из-за своих габаритов кабель будет препятствовать свободному потоку воды

Также сложно разместить обогрев чересчур протяженной трассы. Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров.

Намного проще выполнять прокладку на вертикальных участках труб, двигаясь сверху вниз. Для выполнения процедуры используют тройник и уплотнительную муфту, которая исключает соскальзывание провода. В некоторых ситуациях внутренняя установка рациональнее наружной.

Разместить провод внутри и подключить к источнику переменного тока – нетрудно. Намного сложнее его собрать. Воспользуйтесь инструкцией с последовательностью действий, описанных ниже:

1. Снимите изоляцию.
2. Расплетите оплетку.
3. Удалите уголок.
4. Подготовьте уплотнительную муфту.
5. Выполните обсадку муфты, используя фен.
6. Склейте концы муфты.
7. Наденьте колпачок.
8. Зачистите герметичный конец.

Открытая наружная укладка

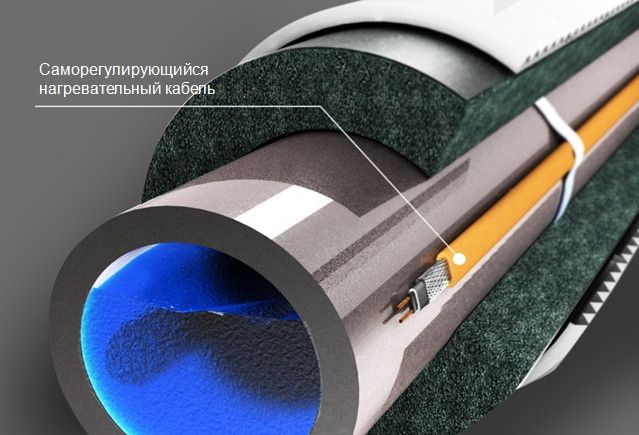

Для выполнения линейного монтажа саморегулирующегося кабеля вдоль трубы потребуется меньше усилий. Провод может фиксироваться к трубе при помощи пластиковых хомутов, способных выдерживать высокие температуры либо стекловолоконной самоклеящейся ленты. Крепежные элементы нужно устанавливать на расстоянии не менее 30 см. Запрещено применять металлические детали. Чтобы высчитать длину провода, не нужно быть математиком: она должна равняться длине трубы, которую планируете обогревать.

Краткая инструкция:

1. Закрепите кабель на трубе.
2. Приклейте алюминиевую ленту или установите хомуты.
3. Установите теплоизоляцию.
4. Зафиксируйте ее на трубе.

Если трубы погружены в грунт, то кабель размещают где-то сбоку, а не сверху или снизу.

Помимо линейного монтажа, может использоваться спиральный. В таком случае кабель наматывается вокруг трубопровода по всей длине, используется равномерный шаг. Преимущество такого метода – обеспечивается максимальный контакт с поверхностью трубы, недостаток – повышается расход материалов. Вариант уместен для труб среднего или большого сечения, которые используются в канализационных и водосточных системах. Впрочем, он нередко применяется для нагревания обычных водопроводов.

Устройство наружной системы

Он наиболее востребован, так как занимает гораздо меньший по времени срок по сравнению с установкой внутри трубопровода.

Технология укладки шнура достаточно проста, что позволяет произвести необходимые монтажные работы своими руками. Для наружного обогрева в основном применяется саморегулируемый кабель, состоящий из нескольких проводников и матрицы в полимерной оболочке, которые при малейших колебаниях температуры изменяют сопротивление в электрической цепи.

При понижении температуры происходит уменьшение сопротивления, что автоматически увеличивает прохождение электричества, вследствие чего повышается отдача тепла трубопроводу.

В зависимости от изменения температурных условий тепловая отдача на различных участках сети будет производиться по мере необходимости при оптимальном режиме использования электроэнергии.

Расчет длины кабеля для системы обогрева

Способы расчета количества самрега для различных систем обогрева определяется типом объекта (кровля, трубопровод, водосток, резервуар), требований к системе, исходных данных (минимальной температуры), и так далее.

Количество кабеля для обогрева края кровли рассчитывается исходя из требования 250-300 Вт/м2, в зависимости от сложности участка и материала из которого изготовлена кровля. При этом линейная мощность кабеля может варьироваться от 24 до 40 Вт/м. Общая мощность регулируется шагом укладки кабеля.

Водосточные трубы, лотки и ливневки обогреваются кабелем 30Вт/м (для пластиковых труб), в 40 Вт/м для металлических. В 1 нитку обогреваются водостоки менее 150мм, более 150мм – в 2 нитки. Ливневки и водосборные лотки менее 150мм – в 2 нитки, более широкие – в 3 нитки. Подробнее о расчете системы обогрева кровли

Мощность кабеля для системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, и минимальной температуры окружающей среды. Существует таблица для расчета мощности кабеля для обогрева трубопровода, приведенная в соответствующем разделе.

Длина греющего кабеля для бытовых труб зависит от мощности выбранного кабеля, чтобы обеспечить соответствующую параметрам мощность системы. Если, например по таблице рассчитаная мощность кабеля 36 Вт/м, то в системе можно применить 2 нитки греющего кабеля линейной мощностью 16 Вт/м. На отдельных участка трубопровода, нуждающихся в дополнительном обогреве (чаще всего это запорная арматура), кабель укладывается по правилам, указанным в соответствующем разделе. Подробнее

Для резервуаров применяется экранированный кабель 15-90 Вт/м, укладывается змейкой на поверхность резервуара, образуя витки. Обогревается часть поверхности резервуара в зависимости от теплопотерь. Подробнее

Расчет системы обогрева резервуаров греющим кабелем

Греющий кабель для кровли и водостоков

Обогрев водопровода греющим кабелем

Конструкция

Электрический ленточный, представляет собой кабель, который можно протянуть внутри трубы. Нагревательный кабель имеет в своем сечении следующие элементы:

• Проводник из металла
• Нагревательный кабель покрыт термостойкой изоляцией из поливинилхлорида (ПВХ)
• внутренний изоляционный слой покрыт фторопластовым защитным покрытием.
• Все проводники покрыты экраном из медной сетки.
• Последний, внешний слой изоляции нагревателя также выполнен из термостойкого ПВХ-покрытия.

Внешний изоляционный слой на греющем кабеле обладает следующими свойствами. Он не только устойчив к влаге и высоким температурам, но и полностью устойчив к агрессивным химическим средам.

Кроме того, греющий кабель для протяжки внутри водопроводных труб изготовлен из материалов, состав которых одобрен для использования в пищевой промышленности. Поэтому его можно устанавливать в трубах для питьевой воды.

Также, нагревательный кабель, часто, оснащен регулятором температуры, благодаря этому он является саморегулирующимся и позволяет устанавливать собственную температуру.

Это позволяет контролировать температуру внутри установки без вмешательства человека. Если температура превысит установленные значения, автоматический регулятор отключит систему. Эти особенности устройства предотвращают перегрев и экономят потребление энергии.

Греющий кабель для установки внутри трубы имеет следующие преимущества:

• Надежная работа
• Высокая безопасность.
• Нагревательный кабель можно использовать как в помещении, так и на улице
• Простота установки и эксплуатации.
• Возможность экономии энергии за счет автоматизации

Пожалуй, единственным недостатком этих нагревательных приборов является их зависимость от электроэнергии. По этим причинам целесообразно устанавливать дополнительные источники.

Основные виды греющих кабелей

Существуют две основные разновидности греющего кабеля – резистивный и саморегулирующийся. Ниже будет рассмотрен каждый из них.

Резистивный провод

Принцип действия резистивного кабеля отличается от саморегулирующегося. Внутренняя и наружная поверхности трубопровода обматываются кабелем, после чего устанавливаются датчики температуры. К цепи подключается терморегулятор, на который поступают показания с датчиков. Он срабатывает на малейшие колебания температуры, впрочем, порог действия можно задать вручную. Если температура воздуха опускается, то срабатывает терморегулятор, запускающий обогрев резистивного кабеля. По кабелю начинает проходить электроэнергия, что приводит к выделению тепла и тепловому обмену с водопроводом. Как только трубы обогреются до нужной температуры, то кабель автоматически отключается.

Конструктивно резистивный кабель состоит из изолированных металлических жил. Нагрев происходит по всей длине изделия, но без контроля температуры (терморегулятора) устройство можно перегореть. Чтобы повысить эффективность обогрева, водопроводы дополнительно утепляют с целью уменьшению тепловых потерь и достижения энергетических затрат. Утеплителями могут служить любые материалы, непроводящие тепло. Например, минеральная вата.

Саморегулирующийся провод

Саморегулирующийся кабель был разработан как альтернатива резистивному варианту. Он имеет лучшие технические характеристики и свойства. Изделие может эксплуатироваться при обогреве водопроводов, кровли крыши или формирования систем «теплого пола». Конструктивно устройство состоит из двух медных проводников, расположенных отдельно друг от друга, с полимерной изоляцией, способной реагировать на любые температурные колебания и изменять сопротивление. Данная величина повышается или понижается пропорционально температуре окружающей среды, что приводит к увеличению или уменьшению силы тока.

Полимерная матрица способна реагировать на изменения температуры в каждой отдельной точке кабеля. Таким образом, на каждом участке температура будет разной. Изделие характеризуется экономичностью и безопасностью благодаря качественной и прочной изоляции. Срок эксплуатации может превышать 20-30 лет.

xLayder 40R-85

​Фото:https://market.yandex.ru

Секции xLayder при изготовлении железобетонных конструкций крепятся к арматуре, что исключает вероятность случайного смещения, хотя кабель в принципе устойчив к механическим повреждениям и полностью герметичен. Подключение осуществляется с одной стороны. Для установки не нужно прокладывать дополнительный силовой провод. Длина бухты 85 метров. Мощность нагрева — 40 Вт. Стабильные рабочие показатели исключают вероятность кипения и выгорания проводов. Равномерное прогревание гарантирует быстрое затвердевание бетона даже в условиях низких температур.

Греющий кабель резистивный xLayder 30R

Что представляет собой саморегулирующийся провод

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

• проводники из различных металлов, по которым протекает электрическая энергия;
• «умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;
• изоляционная оболочка, состоящая из множества слоев.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

1. Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
2. Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
3. Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

Принцип работы и применение кабеля

Кабель выступает проводником, который преобразует поступающую энергию в тепло. Обычно эту деталь используют для обогрева крыш, труб, водостоков. Периодически кабель укладывают под пешеходные дорожки, чтобы на них не появлялся лед. Он одинаково подходит для использования на улице и внутри дома, периодически монтируется для создания теплого пола в доме.

Конструкция из нескольких медных жил проводит электричество. Между ними располагается нагревающая матрица, благодаря которой кабель функционирует. Поскольку матрица находится между питающими проводами, ее основная задача заключается в нагреве. На поверхности проводника есть экран, который защищает провод от электромагнитов.

Частные лица покупают саморегулирующийся греющий кабель для обогрева труб. Подходят модели со следующими показателями:

• Наличие более двух слоев изоляции.
• Гибкость элемента, поскольку иначе он подойдет не для каждого трубопровода.
• Устойчивость к неблагоприятным условиям. Для этого внутрь проводника кладут медную оплетку или небольшую прокладку, за счет этого предотвращаются любые замыкания.
• Невосприимчивость к резкому перепаду температуры или холоду.

В частном секторе греющие кабели используют для предотвращения промерзания на разных участках, а коммерческие организации закупают их для системы пожаротушения или обустройства труб.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

https://youtube.com/watch?v=9xdcjUmU09M%3F

Технические характеристики

Выбор вида греющего кабеля и расчет мощности

В соответствии с различными потребительскими свойствами, существуют три основных вида терморегулируемого провода по мощности и назначению теплопотребления.

• Кабель с максимальной температурой до 70 градусов
• До 105 градусов
• До 135 градусов

Повышение мощности и высоты температуры достигается за счет использования медных сердечников различного диаметра.

Маркировка

• D — применяется для маркировки низкотемпературного варианта
• Z — среднетемпературный
• Q — вариант с максимальной температурой (обычно дополнительно маркируется красным цветом изоляции)
• F — антикоррозийная обработка

Для изоляционного покрытия используются огнеупорные полиэтилены и фторэтилен.

По поводу работы с медным проводом. Медь — идеальный токопроводящий материал, медная проволока отличается пластичностью и гибкостью.

Поэтому при работе с кабелем с медным сердечником важно не допустить перегибов и возможности физического истирания

Как рассчитывается мощность?

В соответствии с номинальной мощностью, классом напряжения и по классу теплоотдачи. То есть вы можете посмотреть таблицу мощности и энергопотребления для каждого типа кабеля.

Устройства саморегулирующего кабеля в разрезе

Тепловыделение линейного типа для саморегулирующегося провода от 6 до 100 ватт на метр.

Если считать навскидку, по усредненным параметрам при практическом использовании, обогрев 1 метр провода обойдется примерно в 30 ватт. Очень желательно подключение через отдельный трансформатор.

Использование терморегулятора

Температура скважинной воды никогда не бывает отрицательной, обычно она составляет 4-5 градусов, это значит, что нагреватель будет работать постоянно, потребляя немалое количество электроэнергии. Летом его можно отключить, но в переходный период осень – весна можно не уследить и заморозить магистраль при внезапном понижении температуры. Проще с колодцами, в жаркий летний период вода прогреется до предельной температуры срабатывания.

Нет необходимости греть воду для унитаза, да и для колонки или душа вода греется в бойлере.

Таким образом, использование терморегулятора дает немало преимуществ, в том числе по сроку эксплуатации кабеля, имеющего ограниченный ресурс. Температуру отключения на нем лучше установить на 5-6 градусов.

Использование терморегулятора дает определенные преимущества, а выполнить самостоятельный монтаж сможет каждый домашний мастер. Но сначала лучше проконтролировать температуру определенное время и после этого принимать решение о приобретении и установке.

Устанавливая этот прибор нужно обратить внимание на место расположения датчика. Он должен отражать информацию о температуре воды в трубе

Следует исключить влияние самого нагревателя на прибор, чтобы получить достоверные регулировки.
