Коллектор теплого пола valtec: назначение коллекторов, цены, инструкция по сборке и способы регулировки

Содержание статьи:

Товары на рынке
Монтаж коллекторов
Строение смесительного узла
Дополнительные приспособления, которые устанавливаются в коллекторы
Предназначение
Принцип работы
Материал
Коллекторы для отопления: гарантия эффективной работы системы обогрева
Преимущества и недостатки коллекторной системы водоснабжения
Возможные неисправности
Что дает подобный способ разводки?
Рекомендации по монтажу устройства
Правила установки коллектора для теплого пола
Популярные производители коллекторов системы отопления
Настройка

Товары на рынке

В зависимости от материала стоимость изделий составляет от 400 до 2500 руб. Коллекторные группы на 200-300 выходов могут стоить 10000-40000 руб.

На рынке представлены модели разных производителей, к популярным относятся:

Watts;
Uponor;
Giacomini;
APC;
Luxor;
Fado;
Caleffi;
Valtec;
Bianchi.

В магазинах представлены не только гребенки, но и комплектующие. Изделия без кранов экономичны. Они используются для установки индивидуальной разводки, дают возможность подобрать подходящие детали. Приобретение изделия с запорной арматурой облегчит процесс установки. При сборке узлов исчезает необходимость монтажа вентилей.

Для адаптации устройства к системе дома приобретаются комплектующие. К ним относятся вентили, клапаны, насосные группы. Необходимы механические приводы, заглушки и патрубки.

Для монтирования в стену и сохранения эстетичного вида используются коллекторные шкафы.

Монтаж коллекторов

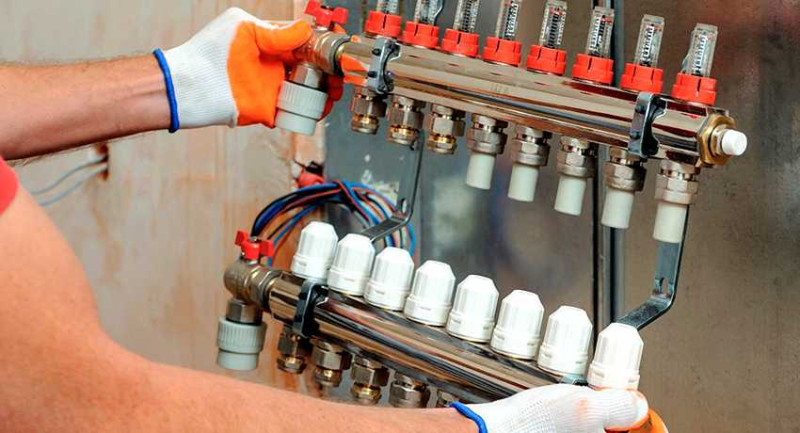

Сборка системы не представляет больших проблем, выполняется обычными сантехническими инструментами и требует только аккуратности.

На первом этапе в заданном положении устанавливаются элементы коллекторного блока.

Ориентация входного патрубка на гребенке отопления зависит от типа котла системы отопления. В случае котлов с газовым или электрическим нагревом коллектор монтируется вертикально. Для твердотопливных котлов и котлов косвенного нагрева монтаж этого элемента выполняется в горизонтальном положении.

Читать также: Буферная емкость для отопления: гидроаккумулятор своими руками

Фиксация элементов коллектора в рабочем положении в нише или на задней стенке шкафа осуществляется хомутами на металлическом кронштейне с разной высотой крепежных полок. Последнее необходимо для того, чтобы корпуса подающего и обратного элементов не мешали свободному проходу трубопроводов. Крепление выполняется металлическими хомутами с резиновыми вставками.

Патрубки подающих и обратных контуров включаются с боковой стороны. Ориентация патрубков может быть произвольной и определяется преимущественно удобством монтажа трубопроводов и последующего эксплуатационного обслуживания.

Одновременно с трубопроводами монтируются регуляторы и датчики.

Проверка качества сборки производится испытаниями при максимальной температуре и работе циркуляционного насоса на максимальной мощности. Система считается работоспособной, если после двух-трех часов ее функционирования из гребенки не наблюдается подтеканий теплоносителя.

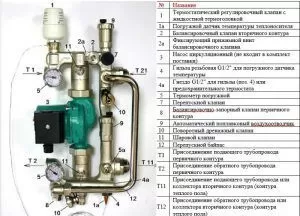

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
Трехходовой клапан перекрывает подачу холодной воды.
В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Дополнительные приспособления, которые устанавливаются в коллекторы

Схема устройства солнечного коллектора.

Чтобы производить автоматическую регулировку устройства теплого пола, в коллекторную конструкцию можно установить датчики погоды. Если на улице резко похолодает, интенсивность подогрева увеличится. Датчик погоды будет подавать сигналы на включение и отключение котла. Стоит заметить, что регулировка ручным способом является неэффективной. Датчики, которые зависят от погоды, будут проверять температуру несколько раз в минуту. Если появится необходимость, сервоприводы будут проворачивать вентиль в какую-либо из сторон на 5°.

Для того чтобы собрать простейший коллектор, нужно подготовить следующие элементы:

смесительный клапан;
ниппель;
переходник;
тройник;
колено;
муфта;
насос для циркуляции;
шаровый кран;
соединитель коллектора;
коллектор;
внешние и внутренние соединители;
приспособление для отвода воздуха.

Схема вакуумного коллектора.

Многоконтурный коллектор для теплого пола своими руками собрать тоже не очень сложно. Он включает в себя следующие элементы:

термоголовка с датчиком;
смесительный клапан;
муфта;
гайка;
тройник;
ниппель;
насос для циркуляции с подсоединенными кранами;
заглушка;
коллекторное устройство;
шаровые краны;
фитинги;
накидные гайки;
металлопластиковые трубы.

Если к коллекторной конструкции планируется подсоединять трубы системы «теплый пол», то для их фиксации следует применить фитинги для обжима. Перед фиксацией на трубе нужно сделать неглубокую фаску, чтобы труба могла плотно входить в гнездо для посадки. После установки и подключения коллекторной конструкции к котлу и к отопительной системе понадобится опрессовать трубы и проверить их на работоспособность. Опрессовку следует проводить приблизительно 3-5 часов. В таком случае даже при маленькой течке она сможет проявить себя. Несколько часов система будет прогрета на максимальном уровне. Вся коллекторная конструкция должна быть помещена в специальный шкаф, который устанавливается на стенку вблизи котла отопления или возле места подсоединения к теплому полу.

Стандартные конструкции подобного типа в большинстве случаев рассчитываются на 2-12 контуров. Сегодня в строительных супермаркетах можно найти приспособления различного уровня сложности. Самое простое устройство имеет вид трубы, стандартный диаметр отверстия составляет 1 дюйм, диаметр выходящего канала при этом равен 0,5 дюйма. Подобные элементы в данном случае снабжаются затворками. К подобной конструкции нужно докупить насосное оборудование, клапан для выпуска воздуха и систему контроля. Сервоприводы и термометры устанавливать необязательно. В процессе приобретения или изготовления конструкции для теплого пола своими руками следует руководствоваться собственными финансовыми возможностями. Исходить нужно также из того, какого типа конструкция будет нужна.

Собрать коллекторную конструкцию сможет практически каждый желающий. Для этого следует использовать одну из существующих схем.

Предназначение

Коллекторный узел – это важный элемент водяного теплого пола, который предназначен для распределения теплоносителя в отопительной системе. Благодаря особой конструкции внутри данного агрегата происходит смешивание горячей и холодной жидкости. Такая особенность позволяет произвести регулировку температуры теплого пола и контролировать его работу.

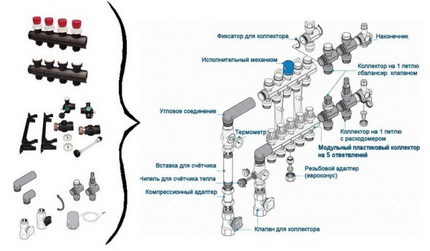

Конструкция коллекторного узла Valtec для теплого пола

Коллекторный узел работает благодаря циркуляции теплоносителя. Нагретая жидкость поступает внутрь теплого пола, где остывает и возвращается обратно для подогрева.

В процессе работы устройства происходит смешивание циркулирующих веществ с разной температурой для достижения оптимальных характеристик. Данный процесс контролируется при помощи нескольких дополнительных элементов – разнообразных датчиков, клапанов и других.

Коллекторная группа с насосом является самой эффективной. Циркуляция теплоносителя по водяному контуру происходит принудительным способом.

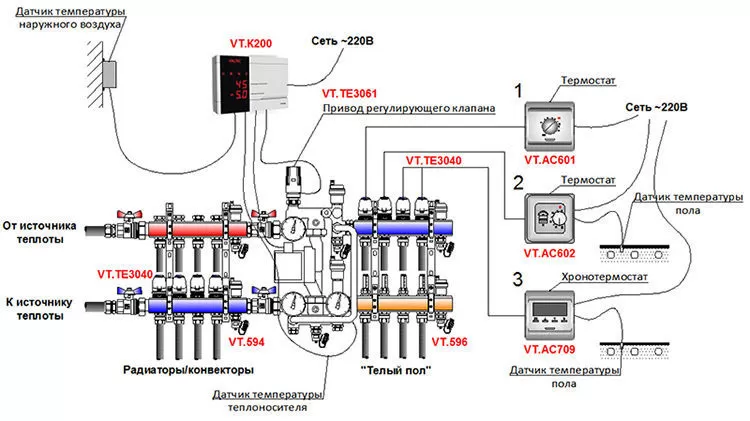

Схема подключения коллекторного узла к теплому полу

Это позволяет получить продуктивное отопление напольного типа, которое устанавливается в помещениях со значительной площадью. Для устройства теплого пола с естественной циркуляцией необходимо позаботиться о наличии оптимального уклона, что бывает достаточно сложно.

Принцип работы

Выяснив, что такое канализационный коллектор, рассмотрим принцип его работы. Сточные воды от сантехнических приборов поступают в горизонтальные дворовые сети. Они соединяются в квартальные и в конце концов присоединяются к основной магистрали. По ней стоки транспортируются до очистных сооружения. Таким образом, коллектор канализации — это общий трубопровод, который объединяет все мелкие линии вместе. Сам он никогда не разветвляется на части.

В автономных системах частных домов роль основного элемента канализации выполняет горизонтальная труба, соединяющая выход системы из дома с приемной секцией септика. Ее длина, как правило, невелика, но выполняемая функция ничем не отличается от задач крупных канализационных трубопроводов.

Кроме этого, есть ливневые системы водоотведения. Они отличаются от бытовых или промышленных сетей сезонным режимом работы и сравнительно малой глубиной погружения в грунт. Коллектор ливневой канализации — это канал, по которому дождевые стоки направляются к системам очистки. Он может быть реализован в виде подземной трубы или в форме открытого желоба.

Существуют две разновидности каналов, отличающихся способом перемещения стоков:

самотечный тип. Трубопровод, установленный с небольшим уклоном. Сточные жидкости перемещаются по нему самостоятельно, под действием силы тяжести;
напорный канализационный коллектор. Предназначен для принудительной подачи стоков с нижней отметки на более высокий уровень.

Самотечные линии преобладают, поскольку они выгоднее и проще. Однако, иногда приходится использовать напорный тип канализации, если того требует рельеф местности, присутствие на пути прокладки труб зданий, сооружений, автострад.

Напорный коллектор канализации — это герметичный трубопровод, рассчитанный на определенное давление жидкости. Перемещение стоков по нему происходит при помощи специального насоса. Для снижения нагрузок и экономии энергии напорные участки коллекторов делают небольшими. Обычно устанавливают канализационную напорную станцию (КНС), которая под давлением подает стоки на определенную высоту. Затем жидкость следует самотеком.

Подъем сточных вод может происходить как под уклоном, так и с помощью вертикального трубопровода. Выбор подходящего способа производится исходя из местных условий — рельеф, наличие сооружений или построек, особенности грунта.

Материал

Латунь – характеризуется повышенной прочностью и долговечностью. Недостаток – высокая цена.

Нержавеющая сталь – хороший баланс надежности и цены. Минус– большое количество подделок на рынке (подлинность проверяется с помощью магнита). Стальной коллектор проигрывает в прочности цельнолитому латунному из-за наличия сварного шва.

Медь – надежный материал, выдерживающий значительную температуру и давление. Недостатки: высокая стоимость, несовместимость с алюминиевыми радиаторами или трубами. Коллекторы из меди хороши в масляных системах отопления.

Полипропилен – самый дешевый материал. Такой коллектор легко устанавливается. Минусы: недостаточная прочность, чувствительность к УФ-лучам. Полипропиленовые коллекторы целесообразно использовать только в системах водяного отопления.

Коллекторы для отопления: гарантия эффективной работы системы обогрева

Самыми важными условиями для обеспечения надлежащего функционирования и эффективной работы отопительной системы являются ее грамотная установка и распределение. Сегодня доступно множество схем, позволяющих воплотить в жизнь любой проект отопления в соответствии со спецификой и планировкой дома. Максимальную эффективную отдачу работы контуров способны обеспечить коллекторы отопления, которым посвящена данная статья.

С помощью распределительного коллектора можно регулировать температуру, давление и объем теплоносителя.

Преимущества и недостатки коллекторной системы водоснабжения

Прежде чем купить коллекторы, нужно проанализировать их основные преимущества. Они заключаются в следующем:

нормализация уровня давление в трубопроводах;
обеспечение параллельного снабжения водой нескольких пользователей;
предотвращение возникновения гидроударов;
практически полное предотвращение уменьшения напора воды;
возможность отключение сантехнических приборов, сохранив водоснабжения других приспособлений.

Коллектор водоснабжения можно установить не только в доме, но в разнообразные общественных заведениях. К их недостаткам специалисты относят такие особенности, как:

значительная стоимость самого устройства и большого количества трубопроводов;
потребность скрытой прокладки труб, так как большое их количество на стене в ванной или же кухне – это излишество.

Несмотря на определенные недостатки, все же коллекторы пользуются соответствующей популярностью. Чаще всего их монтируют при осуществлении капитального ремонта в помещениях здания. Это может быть как жилое, так и общественное сооружение.

Возможные неисправности

При эксплуатации с течением времени пользователь может столкнуться с проблемами. О самых распространённых из них рассказывается далее.

Часто в качестве теплоносителя применяется водопроводная вода. В процессе эксплуатации на лопастях будут откладываться соли. Постепенно это приводит к снижению качества работы и повышенному износу. Часто с этой проблемой сталкиваются с наступлением осени.

После длительного перерыва в работе на лопастях появляются отложения. Это может привести к тому, что насос однажды не запустится. После включения он начнёт гудеть, но движения воды происходить не будет. Если крыльчатку при этом провернуть вручную несколько раз, она начнёт вращаться, и насос будет готов к работе.

Внутреннее устройство насоса для пола Источник prouteplenie.com

Что дает подобный способ разводки?

Такая схема обустройства водопровода или системы отопления предлагает пользователю важное преимущество – стабильное давление в каждой точке трубопровода. Кроме того, эта схема дает возможность регулировать напор в отдельных элементах трубопровода из одной точки – коллекторного шкафа. Кроме того, эта схема дает возможность регулировать напор в отдельных элементах трубопровода из одной точки – коллекторного шкафа

Кроме того, эта схема дает возможность регулировать напор в отдельных элементах трубопровода из одной точки – коллекторного шкафа.

Второе преимущество позволяет регулировать температуру в каждой зоне жилища из одного места — коллекторного шкафа. Ведь пользователь может уменьшить напор подачи воды буквально в каждую батарею. Причем общий напор от этого не изменится.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

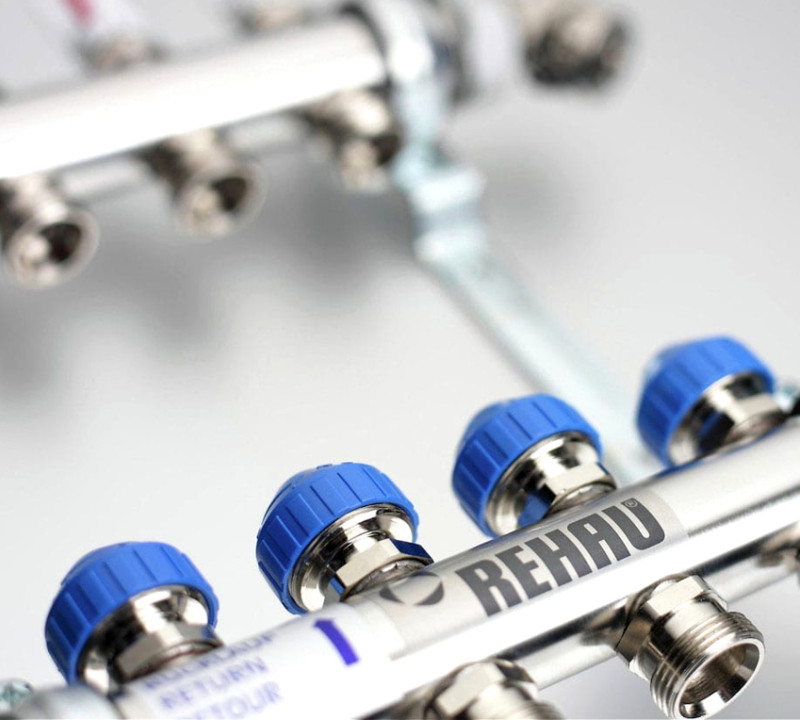

Коллектор для теплого пола делают из трех материалов:

Нержавеющей стали. Самые долговечные и дорогие.
Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

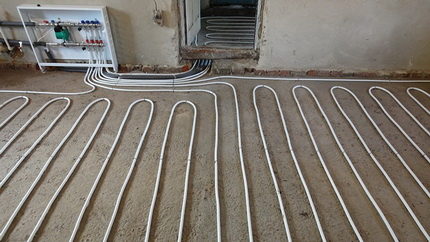

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Настройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

удаляют с вентиля колпачок, служащий для его защиты;

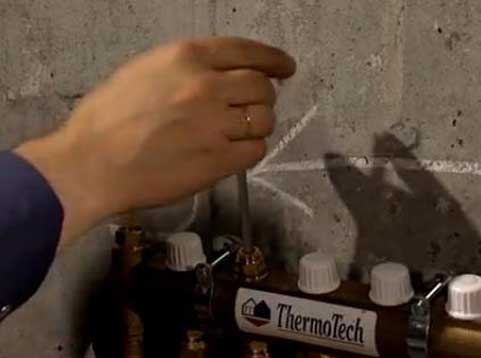

закрывают вентиль до отказа – для этого используют шестигранный ключ;
определяют для данного контура количество оборотов;
отворачивают вентиль на это число;
аналогично настраивают остальные контуры.

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.
