Сливной трап для душа

Выбор трапа: основные нюансы

Эффективность трапа зависит не только от его стоимости, но и от ряда конструктивных параметров.

Нюансы выбора:

• Направление вывода. Элемент вывода может быть горизонтальным или устанавливаться под наклоном. Их отличие несущественно и диктуется архитектурными особенностями душевых кабин и комнат. Они монтируются в полу и обеспечиваются системой гидрозатвора.
• Пропускная способность. 2 л/с – самая оптимальная способность пропуска воды в канализацию. Увеличение пропускной способности достигается за счет увеличения диаметра сливного отверстия. Но увеличение должно быть разумным, как сливное отверстие по диаметру совпадает с диаметром сифона. Широкий сифон теряет эффективность в защите ванной комнаты от дурных запахов.
• Регулировка по высоте. Модель с возможностью регулировки имеет стоимость немного больше, чем у простого трапа без регулировки. Но эта опция позволит максимально точно состыковать все коммуникации, уберечь стыки от протекания и сделать слив максимально функциональным.

Душевой трап с регулировкой по высоте

Принципы работы унитаза сифонного типа

Обычно унитазы американского типа устанавливают на полу или на стене.

Они состоят:

• из насосов-вакуумов, создающих разряженное пространство;
• клапана, который открывается нажатием кнопки.

В моделях вакуумного типа вода выливается не в чашу, как в европейских унитазах, а в колено. Благодаря сливному устройству образуется вакуумный водоворот, который засасывает все содержимое санузла в канализацию.

Клапан соединяется со смывным отверстием. После нажатия кнопки, включается механизм: в унитаз засасывается воздух, который может убрать всю грязь и даже неприятные запахи. После этого контроль подачи воды обмывает чашу небольшим количеством жидкости.

Кроме того, чаша в приборах сифонного типа заливается водой гораздо выше, чем в других, европейских моделях.

Справка! Вакуумный унитаз называют еще американским (часто используется в США) или санузлом сифонного типа. В Европе и России такие модели только набирают популярность.

Достоинства и недостатки вакуумного слива

Американский прибор имеет много преимуществ, а именно:

• канализационные трубы можно расположить так, как хочется;
• установка сантехники сифонного типа позволяет использовать трубы меньшего диаметра;
• есть возможность осуществлять автоматический контроль системы;
• вся система находится в герметичном состоянии, что предотвращает возникновение вредных бактерий и кишечных инфекций;
• можно использовать в агрессивной среде, так как изготавливается из устойчивых к ржавчине материалов;
• если он стоит на первом этаже, то можно не устанавливать насосную станцию;
• небольшой вес системы канализации;
• можно устанавливать, где удобно, даже в транспорте;
• легко смонтировать своими руками;
• для смыва требуется меньше воды.

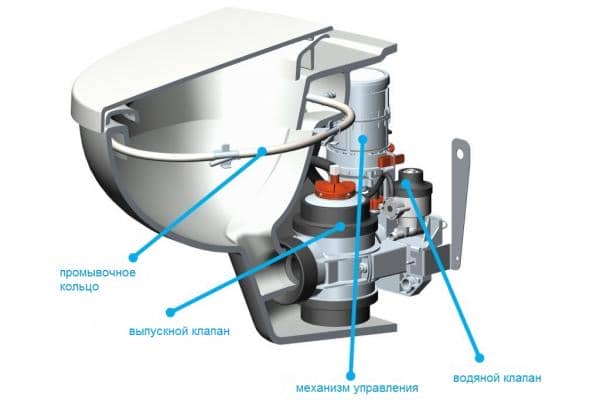

Фото 1. Составляющие вакуумного унитаза: промывочное кольцо, выпускной клапан, механизм управления, водяной клапан.

Все вышеперечисленные плюсы перекрывают два небольших недостатка:

• объем воды для слива не регулируется;
• себестоимость более высокая.

Использование американских унитазов в России

Изобретение полезного прибора открылось совсем недавно. Однако в России американский унитаз используется во многих общественных местах:

• на вокзалах;
• в больницах;
• школах;
• гостиницах;
• торговых и развлекательных центрах;
• аэропортах;
• музеях;

Важно! Такой унитаз можно установить дома, если хочется получить выгоду в виде экономии, комфорта и удобства. С экологической точки зрения, прибор сифонного типа идеален тем, что использует малое количество воды, предотвращает размножение бактерий и устраняет неприятные запахи

Тонкости установки и эксплуатации

Если приложить немного усилий, то установка вакуумного туалета не вызовет затруднений. Необходимо лишь следовать пошаговой инструкции:

1. Установив прибор на нужное место, отметить отверстия для болтов. Убрав конструкцию, просверлить отверстия для дюбелей.
2. Установить прокладку или воспользоваться силиконом.
3. Прикрутить болтами.
4. Установить сливной бачок: сливная колонка прикручивается болтами к изделию, а между ними укладывается резиновая прокладка.
5. Подключить водопровод, поставить клапан, отрегулировать систему слива и перелива, а также поплавок.

Рейтинг

В моём рейтинге присутствуют устройства для отвода воды только тех производителей, изделия которых я, когда-либо устанавливал. Исходя из своего опыта могу сказать, что европейские производители все делают неплохую продукцию, при покупке нужно смотреть цену и комплектацию.

А так они более-менее все одинаковы.

Дешёвые китайские и турецкие лотки и трапы приобретать не советую. Замена трапа стоит в 10-20 раз дороже, чем стоимость товара + установки.

Думаю, что лучше изначально купить более качественный товар.

Мой рейтинг точечных трапов

Трап для душа Tim BAD011002

У этого товара 2 достоинства:

• Небольшая стоимость, порядка 500 рублей;
• Маленькая высота — 67 мм.

Из недостатков: трап изначально нужно выставлять точно по высоте финишного покрытия пола. Нет сухого затвора.

Из 4 купленных трапов заказчиком, 3 протекли в месте сварки. Может быть это партия была бракованная, но я эти трапы ставил всего один раз и больше не рискнул.

Трап для ванны, для душа TECE S110

Несколько раз приходилось ставить такие трапы. При покупке нужно смотреть комплектацию. В комплекте может не быть ножек и сухого сифона.

Плохого про этот трап ничего сказать не могу, но, на мой взгляд, цена высоковата.

Сливной трап AlcaPlast

Чешский производитель AlcaPlast выпускает много товаров для слива воды.

Среди всего, что я ставил — это твёрдый середнячок.

С одной стороны пластик хлипковат, с другой стороны, ещё ни разу проблем с этими трапами и лотками не возникало.

Точечный душевой трап Aco

Эта продукция высокого качества с повышенной пропускной способностью до 120 литров в минуту. Подойдёт для любого тропического душа. Стоимость тоже высокая. Несколько раз их ставил, да крепко, надёжно, но дорого.

Трап для душа Viega Advantix

Мне эти трапы нравятся больше всего соотношением цена — качество.

Поэтому их я больше всего установил в свой жизни. Точного количества не знаю, но пару сотен штук точно поставил. Проблем с ними нет. Сухой затвор в комплекте. Пластик крепкий.

Мой рейтинг душевых лотков

Водоотводящий жёлоб AlcaPLAST Simple

Достоинства: пластик неплохого качества. Гидроизоляционная лента в комплекте. Комбинированный сифон, при испарении воды запаха в помещении не появится.

Жёлоба лотки ACO (Ако)

Их делают в Германии из нержавейки высокого качества. Премиальный бренд, поэтому стоят относительно дорого, но есть несколько бюджетных моделей. Всего один раз такой ставил. Ничего плохого сказать не могу.

Дренажный канал TECE TECElinus

Тоже делают в Германии и тоже высокая цена: лотки от 15 тысяч рублей и решётка ещё тысяч 5 выйдет. Ничего плохого сказать не могу, но мне кажется, что цена завышена.

Лоток для душа Viega Advantix

Делают в Германии. Дренажные каналы встречались из нержавейки или пластик + нержавейка. Хорошее качество. С продукцией этого бренда у меня проблем никогда не было, рекомендую к покупке. Но ценник тоже недешёвый и начинается от 15 тысяч рублей.

Лотки жёлоба MIANO

В последний год я их всем заказчикам рекомендую. Делают в Чехии. Пластик крепкий. Бывают корпуса чёрного угольного цвета, который круто смотрится. У всех обычно пластик серого цвета.

Дренажный канал в комплекте с гидрозатвором и сухим затвором. Высокая пропускная способность: подойдёт для тропического душа.

Удобная регулировка ножек при монтаже. Их можно крутить прямо через корпус отвёрткой. Это ускоряет установку лотка в разы.

Гидроизоляция в комплекте. При этом ценник средний.

В моём понимании, на сегодняшний день, эти жёлоба идеальны по соотношению цена — качество.

Какие инструменты понадобятся

Набор инструментов, который потребуется в работе, зависит от способа монтажа и выбранных материалов:

1. Обязательным инструментом является уровень. Он необходим для контроля уклона плоскости пола. Использовать можно обычный строительный уровень или высокоточное лазерное устройство.
2. Для нанесения разметки потребуется карандаш и рулетка.
3. Заранее потребуется приобрести сам трап и пластиковые трубы соответствующего диаметра (обычно он составляет 50 мм).
4. Если предстоит монтировать подиум, то потребуются блоки для бортиков, металлический профиль, листы ГКЛВ.
5. Обязательно потребуется материал для гидроизоляции. Он может быть рулонным или в виде мастики.
6. Если предстоит заливка стяжки, то потребуется сухая строительная смесь, емкость для приготовления раствора, насадка «миксер», правило, шпатель, терка.
7. Для утепления стяжки приобретают экструдированный пенополистирол. Также потребуется демпферная лента, которая монтируется по периметру помещения перед заливкой стяжки. Для ее фиксации к стене используют малярный скотч.
8. Для монтажа лицевого покрытия потребуется: керамическая напольная плитка, клей, крестики ПВХ, затирка, устройства для подрезки плитки.
9. Силиконовый водостойкий герметик.

керамическая плитка для ванной
Инструменты для работыНабор инструментов, который потребуется в работе, зависит от способа монтажа

Душевой лоток или трап для душа

Гидрозатвор предотвращает попадание неприятного запаха из канализационных труб в ваш санузел. Виды гидрозатворов: сухие, мокрые и универсальные. Душевой лоток с сухим затвором предотвращает запахи благодаря воздушной прослойке, мокрый – водяным клапаном, до 14 дней не пересыхает, а универсальный использует оба варианта. Реализации сухого гидрозатвора: обратные клапаны, специальные мембраны, поплавки. Душевой лоток в полу или в стене осуществляет слив воды во время принятия душа. Плитка на полу должна укладываться под уклоном, чтобы вода стекала в трап для душа и не застаивалась. Теплый пол под плиткой добавляет комфорта при принятии душа, но сокращает срок пересыхания мокрого затвора.

Душевой лоток Viega Advantix Vario, Alcaplast, Berges, Pestan, TECE производится из специального пластика, который протестирован многолетним опытом в сантехнике, не пахнет и гипоаллергенный. Цена на душевой лоток зависит от состава комплекта и материала запчастей, дизайна. Решетки для душевых лотков производят из нержавеющей стали или стекла, гладкой формы или с перфарацией.

Монтаж трапа

Проще всего устанавливать трап для душа в полу под плитку при строительстве частного коттеджа. В этом случае можно обдумать разные варианты на этапе проектирования. Для максимальной производительности используют вертикальный отвод в дренаж. Применяют точечные и щелевые системы по мере необходимости.

Сложнее реализовать проект в многоквартирном здании. Чтобы обеспечить бесперебойную функциональность слива необходимо создавать уклон от 25 до 35 мм на каждый метр. Для ванной комнаты стандартной площади это означает подъем пола на 10-16 см и соответствующее уменьшение высоты потолка.

Ниже приведена технология установки трапа для душа в полу под плитку:

Рисунок
Действия

Вначале надо сделать разметку. Трап устанавливают в нужном месте, на высоте, обеспечивающей выполнение указанных выше условий хорошего слива. Следует добавить высоту стакана. В данном примере она составляет 12 мм

При выборе точки монтажа принимают во внимание размеры керамической плитки. Лучше всего, если получится кратное им расстояние, чтобы не выполнять подрезку

Надо помнить о швах между отельными элементами. Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика.

Для стока в сторону трапа от самой дальней точки пола душа понадобится 14 мм. Отмечают соответствующую величину. В примере получилось значение 21, 5 см. Это – общая толщина слоев, которые будут последовательно установлены над плитой перекрытия между этажами.

Делать этот промежуток монолитным нецелесообразно. Здесь достаточно места для монтажа дополнительной теплоизоляции. При возможности сюда можно установить водяной или электрический подогрев.

В этом примере использовано не сложное решение. Нижний слой формируют из керамзитобетона (11-12,5 см). Он получается прочным и стоит недорого. Перед заливкой по периметру устанавливают демпферную ленту, а на бетонную основу укладывают пенополиэтилен (толщиной от 4 до 5 мм). Опалубку делают из обрезка доски, гипсокартона, иных подручных средств. В данном случае нагрузки на нее не будут чрезмерными.

Через 24 часа можно удалить опалубку. На этом этапе можно примерить корпус трапа и плитку, проверить точность выбора точки монтажа.

Далее укладывают пенополистирол (4-5 см). Следует приобретать качественные изделия надежного производителя с плотностью от 35 кг на 1 м. куб. и выше. Такие плиты обладают достаточной прочностью и низкой теплопроводностью. При правильном монтаже даже без дополнительных средств будет обеспечена хорошая герметичность. Пенополистирол отрезается без лишних усилий обычным канцелярским ножом. Поэтому подгонка отдельных элементов под форму конкретного пространства будет выполнена точно.

В пенополитстироле делают необходимые вырезы. После – устанавливают  трапики для слива воды, подсоединяют слив к системе канализации. Отверстия между частями конструкции заполняют монтажной пеной.

Для следующего этапа пригодится специальное приспособление. Это – набор реек и кольцевой элемент с пазами из пластика. Каждая из направляющих создана с переменной высотой. Их устанавливают со скосом в сторону слива. Стяжку заливают по этим уровням. Это обеспечит оптимальное изменение высоты (около 10-11 мм на 1 м. длины пола). Его будет достаточно для быстрого перемещения жидкости, но не возникнет чувство дискомфорта из-за неровной поверхности.

В ходе заливки контролируют итоговый уровень. Он должен получиться ниже трапа на общую толщину клеевого состава и керамической плитки. Пластиковые детали из раствора не извлекают. Они будут выполнять функции компенсационных швов, препятствующих разрушению конструкции при изменении температуры.

Для укладки используют плитку, стойкую к повышенной влажности. Ее монтаж начинают от слива и далее – к стенам. Такая методика поможет минимизировать ошибки и ограничения определенных размеров. Отрезанные плитки около стен будут менее заметны, чем в центральной области. Мелкая плитка (мозаика) лучше подходит для таких проектов. С такими изделиями проще создавать правильный наклон в нужных направлениях. Подрезанные части на стыках выглядят менее заметно. Промежутки между керамическими плитками затирают специализированными смесями нужного цвета. Щель между пластиковым корпусом слива и финишным покрытием заполнят стойким к воде герметиком.

На последней стадии удаляют временную пластиковую крышку трапа с сухим затвором для душа, устанавливают решетку. После – проверяют работоспособность системы.

Статья по теме:

Достоинства унитазов сифонного типа

• Приятный внешний вид, так как трубы скрыты в полу.
• Чаша унитаза американского типа заполняется практически на половину. Это предотвращает неудобства, вызванные лишними всплесками. Также во время каждого смыва вода охватывает всю площадь чаши, и это позволяет оставаться ей чистой.
• Бесшумная работа.
• Компактный размер. Туалет с вертикальным выпуском более компактный и отлично подходит для экономии пространства.
• Разнообразие моделей. Можно выбрать унитаз с декоративными элементами, подходящими под дизайн ванной.
• Сохранение чистоты чаши. Американский унитаз имеет так называемую двойную промывку, это означает, что они могут смывать различными уровнями воды в зависимости от типа отходов, как жидких, так и твердых. Эта функция отлично подходит для экономии воды, так как максимальное ее количество при единичном смыве — 11-22 л.
• Часто вместо обычного рычага — кнопка. Это делает внешний вид более привлекательным

Унитазы американского стандарта, несомненно, обладают массой преимуществ. К сожалению, их очень сложно найти в России и Европе, так как в этих странах немного другая система труб. Однако установить такой унитаз все же можно, но это будет стоить немалых денег.

Сифонный унитазы в России

Однако европейские унитазы часто имеют горизонтальный или «косой» выпуск, обусловленный европейскими нормативными актами, и у них отсутствует «сифонный» эффект высасывания содержимого из чаш унитазов. Ещё недавно считалось, что сифонирующие унитазы годятся только для помещений, в которых канализационная система «уходит в пол». Но в продаже уже появились разработки и изделия, доказывающие, что при определённых условиях возможно сделать унитаз сифонного типа с горизонтальным выпуском.

Под европейскими компакт-унитазами будем понимать унитазы, конструктивно приспособленные к разводке канализационной сети над межэтажными перекрытиями, в отличие от американских унитазов, приспособленных к разводке канализационной сети под перекрытиями. Благодаря последнему в американских унитазах для обеспечения качественного смыва содержимого чаши в канализационную сеть используется так называемый «сифонный» эффект, который в момент спуска легко высасывает из чаши унитаза всё содержимое и беспрепятственно отправляет его в канализацию. Американские сифонные унитазы были первыми унитазами со сравнительно хорошим качеством смыва.

В европейских же унитазах воронкообразного типа для транспортировки содержимого чаши унитаза в канализацию обычно формируется основной поток воды, вытекающий из смывного бачка таким образом, чтобы он проталкивал содержимое чаши в выпускной канал и далее в канализацию.

В европейских унитазах есть S-образные выпуски, которые ошибочно называют «сифонами». Однако высота конца выпускной трубы в таком унитазе находится примерно на уровне воды в чаше унитаза или немного выше. Поэтому сифонный эффект в момент спуска воды в таком унитазе не проявляется.

Он «обнулился» при переходе на европейскую систему разводки канализации над межэтажными перекрытиям, а выпускной канал выполняет только функцию гидрозатвора, предотвращающего проникновение газов из канализационной сети в жилое помещение. Необходимо отметить, что, попав в помещение, эти газы могут привести и к летальному исходу.

Правда, продавцы американских унитазов с сифонным эффектом смыва, продавая унитаз в Росии, могут за отдельную плату приподнять пол на 150–200 мм в туалетном помещении и решить проблему установки американских унитазов в помещениях с европейской системой разводки канализационных труб.

Специалисты южнокорейской фирмы SensPa умудрились создать линейку сифонных унитазов Serim с горизонтальным выпуском.  Выпуск унитаза направлен не в пол, а в стену, и размещён на высоте 100 мм от поверхности пола.

Техническое устройство

Конструкция трапа напоминает стакан, в нижней части которого приварена труба, которая подключается к системе канализации. У лотка, как вы уже догадались по названию, конструкция напоминает прямоугольную ёмкость. И также в нижней части сделан выход, для подключения к трубе канализации.

Бывает 2 вида выходов: вертикальный и горизонтальный. Трапы и лотки с вертикальным выходом ставят в тех случаях, когда трубы канализации проходят на обратной стороне перекрытия. С горизонтальным (боковым) выходом ставят там, где канализационная труба идёт по этой же стороне перекрытия.

Приведу пример, чтобы вы не запутались. Мне нужно установить трап или лоток в санузле на первом этаже частного дома. Если я установлю устройство с горизонтальным выходом, то придётся заливать большой слой стяжки, который должен скрыть канализационную трубу.

А можно просверлить отверстие в перекрытии и поставить водоотводящий жёлоб с вертикальным выходом. А канализационные трубы подвести по потолку подвала.

В этом случае, слой стяжки на первом этаже нужно будет заливать намного меньше. Это экономия. А сэкономил — значит, заработал.

Что такое гидрозатвор

В каждом устройстве, которое подключается к канализации по умолчанию сделан гидрозатвор. Иногда его ещё называют мокрый затвор. Видели, что унитазе стоит вода или в сифоне под раковиной? Это и есть гидрозатвор.

Он нужен, чтобы запахи из канализации не проникали в помещение. Пока в гидрозатворе есть вода, он не будет пропускать запахи. Но как только вода испарится, тут же в помещении начнёт вонять канализацией.

Если из унитаза или сифона вода будет испаряться долго, то из трапа или лотка вода будет улетучиваться довольно быстро. Особенно если рядом есть тёплый пол. Пока в душе купаются каждый день, гидрозатвор будет задерживать газы из канализации.

Но как только вы уедете в отпуск или перестанете пользоваться душевой, вода из гидрозатвора испарится и в помещении появится вонь. Чтобы избавиться от этой проблемы, придумали сухой затвор.

Что такое сухой затвор

В конструкцию водоотводящего устройства встраивается специальный клапан, который под напором воды открывается, при отсутствии напора закрывается и не пропускает запахи. Клапаны могут быть как лепестковые, так и шариковые.

Вторые, мне кажется, работают лучше. Уровень воды упал, шарик под своим весом опустился и закрыл канализационное отверстие. Если в жёлоб поступает вода, то шарики всплывают.

А вот лепестковые клапаны, по моему мнению, работают хуже. Через время резинка становится “дубовой” и перестаёт плотно прилегать. Если лепестковый клапан пластиковый, то он может начать заедать в шарнирах через несколько лет.

Отмечу, что снять и промыть клапан дело 10-15 минут. Так что это больше придирки с моей стороны, чем весомый аргумент в пользу шариковых клапанов сухого затвора.

Что лучше: гидрозатвор или сухой затвор

Я всегда рекомендую покупать лоток или трап с сухим затвором. Стоит он немного дороже, но от появления канализационного запаха защищает в разы лучше. Я сторонник затвором с шариками, хотя если лепестки клапана из пластика, то они будут долго и беспроблемно работать.

Что это такое

Душевой трап – это устройство (отверстие) которое монтируется в пол душевой кабинки или под плитку в ванной. Отвечает за сбор и слив воды. Чаще всего устанавливается в душевых кабинках, в которых нет бортиков (поддона).

Душевые кабинки без поддона — наиболее подходящее решение в домах, где проживают люди преклонного возраста либо инвалиды. По состоянию здоровья им тяжело перешагивать поддоны.

Где применяется

Предназначение данных устройств – сбор и сброс воды в душевой кабинке. Также устройство фильтрует воду во время сброса в канализацию. Подвергается разбору и позволяет прочищать трубопровод.

Преимущества

• Сбор и отвод воды в канализацию;
• Фильтрующая решетка не пропускает загрязняющие частицы — это предотвращает засоры;
• Швы не пропускают воду;
• Не пропускает неприятные канализационные запахи;
• Не мешает чистке труб;
• Собирает воду, которая стекает со стен и скапливается на поддоне (или на полу) душевой кабины, тем самым облегчает уборку в ванной;
• Служит помощником при сливе воды после затопления ванной комнаты соседями сверху;
• Занимает немного места;
• Современный внешний вид;
• Подходят под любой размер душевой кабины.
