Монтаж и обустройство скважинного оголовка своими руками

Как выполнить установку крышки

Способ установки определяет последующую функциональность оснастки, поэтому процесс выполняется строго по порядку, шаг за шагом:

• На обсадную пластиковую трубу надевается резиновое уплотнительное кольцо. Далее оно позволит плотно зафиксировать агрегат.
• Начинается установка нижней части оснастки на трубу, она должна быть опущена до упора и плотно сесть на резиновое кольцо. Нижняя часть детали имеет имбус-болты, ранее надетое уплотнительное кольцо должно быть зажато по максимуму между корпусом трубы и крышкой.
• Фиксация установленной части крышки на трубе выполняется имбус-болтами.
• В отверстие для электрического кабеля выводится кабель от насоса.
• Фитинг защитного кабеля вкручивается.
• В отверстие заводится трос.
• Трос фиксируется зажимом через определенное расстояние.
• В верхней части крышки находится паз, который совмещается с отцентрованным штифтом.
• Производится надежное закрепление верхней части деталей имбус-болтами.
• Процесс считается успешно завершенным, крышка К-133 WWSystem установлена в нужном месте.

Большие нагрузки возникают в скважине, пробуренной на месте интенсивного транспортного движения. Качественно смонтированная крышка с герметизатором позволяет уберечь скважину от наводнений, массового снеготаяния, дождевых ливней, непредвиденных аварий.

Самостоятельное изготовление

Не все знают, что оголовок не только приобретается в магазине, но и собственноручно изготавливается. Такая крышка обойдется в несколько раз дешевле, а диаметр ее идеально подбирается в соответствии с использующейся обсадной трубой.

Чтобы изготовить оголовок понадобятся следующие инструменты и материалы:

• 10-мм толщины листовой алюминий (сталь, чугун);
• резак для металла;
• сварочный аппарат;
• плотная резина для изготовления кольца-прокладки;
• крепежные болты.

Далее:

• Сначала вырезается металлический фланец с диаметром, немного большим окружности обсадной трубы, сворачивается и сваривается по стыковой линии. В результате получается своеобразный стакан, на который наваривается юбка для последующей установки болтов крепления.
• Затем из металлического листа вырезается крышка диаметром, идентичным диаметру юбки, что обеспечивает надежное соединение обоих элементов.

На внутренней стороне приваривается рым-болт

На внутренней стороне приваривается рым-болт, выполняющий функцию направляющего для тросика насоса.

и 2 рым-болта на наружной части

На наружную часть крышки приваривается пара рым-болтов, обеспечивающих, если потребуется, беспрепятственное ее поднятие.

Необходимо также поставить уплотнительное кольцо

Изготовленная самостоятельно конструкция надежно скрепляется, но перед этим промеж фланца и крышкой укладывается уплотнительное резиновое плотное кольцо.

Размеры крышки можно назначить самостоятельно, исходя из удобства обработки металла и наличия инструментов. При этом главной величиной, от которой зависят габариты оголовка – диаметр установленной обсадной трубы, в свою очередь зависящий от мощности и конструктивных особенностей насоса. Если учесть, что диаметр трубы равен 90-160 мм, диаметр фланца и крышки следует назначать на 40-50 мм больше, то есть 130-200 мм.

Диаметр центрального отверстия во фланце следует принять на 1-2 мм больше окружности трубы обсадной.

Основные разновидности оголовков и их маркировка

• на трубе;
• внутри трубы.

Кроме того, их делают из разных материалов:

• пластика;
• чугуна;
• стали.

Оголовок скважинный для использования в теплое время года

Поскольку оголовку нужно выдерживать определённый вес, первый вариант применим только в случае с оборудованием небольшого размера (общий вес не должен быть больше 200 кг). Прочные чугун или сталь могут выдержать любое оборудование (до 500 кг).

Маркировка

Маркируют оголовки рядом букв и цифр, несущих важную информацию о приспособлении.

Пример: ОС 140-160/40 П. Расшифровываются эти данные так:

• ОС – оголовок скважинный;
• 140-160 – диаметр скважинной трубы (в мм);
• 40 – диаметр водозаборной трубы, которую можно подсоединить к оголовку;
• П – материал из которого выполнен оголовок (пластик).

Последнюю букву для металлических оголовков могут указать – «Ч» или «С», но чаще просто пропускают. Если не стоит «П», значит материал – металл, а какой именно — нужно уточнять в описании товара.

Накрытие скважины без кессона

Если же кессон устанавливаться не будет, то для оголовка необходимо устройство фундамента. Для сооружения основания рекомендуется использовать монолитный бетон с компенсационными швами, максимально защищающими конструкцию от размывания в весенний паводок и воздействия грунтовых вод.

При возведении фундамента необходимо устройство центробежного наружного уклона, а также выполнение двойного армирования углов конструкции.

Доски толщиной не менее 50 мм прибиваются цинковыми гвоздями к армированным уголкам. Из обычной доски посредством шурупов и клея сооружается оголовок. В верхней его части просверливается небольшое отверстие, предназначенное для насосного шланга.

Для гарантированной защиты скважины рекомендуется ширину оголовка назначать с большим запасом.

Зачем нужна крышка для скважины

Крышка для скважины защищает воду от загрязнений и упрощает установку насосного оборудования

Крышка для источника или оголовок – это защитное устройство, которое предупреждает попадание в колодезную шахту сторонних предметов извне. Если пренебречь установкой такой конструкции, срок службы колодца или скважины сократится.

Чаще всего оголовок используют для надежной герметизации устья водозаборной точки. Основные цели ее использования:

• Повышение общего дебета водозаборной точки.
• Обеспечение максимальной защиты, что особенно актуально, когда в доме есть маленькие дети и домашние питомцы.
• Обеспечение безопасности во время выполнения работ по установке оборудования.
• Предотвращение попадания в шахту и трубу песка и частиц почвы, листьев, пыли, мелких насекомых, атмосферных осадков и т.д.

Несмотря на простоту конструкции, она выполняет большое количество функций, которые не только продлевают срок службы источника, но и предупреждают трагичные события.

Как сделать оголовок для скважины своими руками

Чтобы самостоятельно изготовить оголовок на скважину, нужно запастись:

• листом металла (10 мм сталь);
• 6-8 болтов;
• толстой проволокой или рым-болтами;
• толстой резиной или несколькими слоями тонкой;
• дрелью или сверлильным станком.

Чтобы вырезать идеально ровный круг лучше использовать не болгарку, а токарный станок. Он же поможет разметить оси отверстий.

Оголовок, изготовленный своими руками

Ход работы:

1. Из листа металла вырезается фланец (металлическое кольцо). Он будет одеваться на трубу, поэтому диаметр внутреннего отверстия должен быть чуть-чуть больше, чем скважина.
2. Такого же размера, что и фланец, вырезается верхняя крышка (металлический блин).
3. Две детали складываются вместе, зажимаются тисами или струбцинами, в них сверлятся отверстия.
4. В крышке высверливаются два отверстия: под кабель и под штуцер для напорной трубы. Приваривается штуцер.
5. Если насос тяжёлый, можно сверху приварить петлю из толстой проволоки (чтобы удобнее было поднимать). Если же оборудование бытовое, лёгкое – это совсем не обязательно.
6. С внутренней стороны крышки приваривается крепление насоса (это может быть рым-болт, петля из проволоки или крючок).
7. Из резины вырезается точно по размеру фланца кольцо.
8. Измеряется глубина скважины. Подбирается длина тросика (насос – в метре от дна).
9. Крепятся все детали: трос, напорная труба, провод.
10. Через каждые 1,5 м. трос, трубу и провод стянуть изолентой, или пластиковыми хомутами.
11. Резиновый уплотнитель располагается между фланцем и крышкой. Всё одевается на трубу.
12. Три детали вместе равномерно стягиваются болтами.

Держаться такая конструкция будет за счёт того, что резиновая пластина увеличится в размере, а вниз будет тянуть вес насоса.

Полезное приобретение

Это интересное и полезное приобретение для владельцев уже строящихся или запланированных скважин, а также для колодцев вблизи дома:

• Крышка на фото сможет обеспечить защиту от малолетних, слишком любознательных и активных подростков.
• С крышкой в обсадную трубу не попадёт различный мусор в виде падающих листьев, насекомых, пыли, атмосферных осадков.
• Исключен доступ к скважине земноводным, водолюбивым букашкам, мелким животным.
• С крышкой становится простым и безопасным производство работ по монтажу электрооборудования скважины.
• Повышается дебет скважины.
• Крышка скважинная имеет разнообразные конструкции, и отличается друг от друга в зависимости от изготовителей.
• Можно подобрать крышечку для обсадной трубы с отличными внешними данными, уместными для любого дизайна местного ландшафта, а имеющиеся функции заметно обрадуют потребителя.

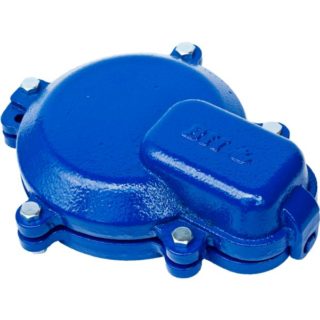

• Например, скважинная крышка WWSystem К-133 выполняется из чугуна, большинство крышек E.M.S изготовлены из алюминия, а скважинная крышка debe производится из пластикового материала.
• Любая крышка, из любого материала предлагается в свободной продаже, единственное их различие – цена, конструкция и преимущество одного товара над другим.
• Конкурентно способный товар обладает своими преимуществами и к ним можно отнести возможность монтажа на обсадную трубу крышки.
• Некоторые конструкции крышки для скважин имеют 3-4 винта для получения герметичности, а есть крышка с одним установочным винтом.
• Крышка обеспечена специальной системой для закрывания, что обеспечивает безопасность скважины.
• Простота установки и наличие терминала заземления.
• Доступность пользователя для обслуживания скважины.
• Малый вес алюминиевых конструкций, но высокая прочность.
• Выпускается крышка в естественном серебристом цветовом исполнении или окрашена в другие цвета.

Конструктивные особенности крышки

Разная форма и окраска крышек

 Итак:

• Крышки имеют между собой различие в конструкции.
• Одни крышки имеют клеммные коробки, в которых находится соединение кабеля. Это позволяет не резать кабель, если возникает необходимость вытащить насос из скважины.
• В других конструкциях крышек таких коробок не предусмотрено, и приходится резать кабель.
• Универсальная крышка скважины с черной окраской справа, изготовленная из алюминиевого материала, может быть изготовлена со встроенным электрическим блоком. Клеммная колодка внутри осуществляет коммутацию проводов, что позволяет получить экономию на питающем кабеле от дома до скважины.
• С помощью электрического блока производится диагностика питающей линии и насоса для скважины.
• Коммутация проводов в крышке производится для однофазных и трехфазных насосов, так же крышка подходит к обсадным трубам разных диаметров, он может колебаться от 110 до 140 мм.
• К основным характеристикам крышек на видео в этой статье можно отнести вентиляционные отверстия, позволяющие свободно циркулировать внутри скважины воздушным потокам. Отверстия закрыты сетками с небольшими отверстиями. Они глушатся при осадках, что позволяет герметично закрыть скважину.
• Герметичность крышки обеспечивается уплотнительным кольцом, плотно соединяющим обсадную трубу и крышку.
• Крышка оснащена специальными отверстиями, чтобы крепить трос с насосом. Тогда проблем с погружением или извлечением водяного фильтра или насоса из скважины нет. Электрический кабель насоса выводится через своё отверстие.
• Инструкция предписывает закрывать крышку на замок, для чего там предусмотрены проушины для него, но необходимо прежде завернуть имбус-болт.

https://youtube.com/watch?v=_DL1MeKUuo4

Монтаж оголовка

Для того чтобы оголовок, сделанный для скважины своими руками, сел надёжно на трубу, придётся провести некоторые подготовительные работы. А именно:

• Сначала нужно аккуратно обрезать трубу скважины перпендикулярно на заданную над землей высоту.
• Место среза обрабатывается наждаком до ровного состояния и после этого металл грунтуется и покрывается слоем защитной краски. Это позволит избежать коррозии трубы во время её эксплуатации.
• К насосному оборудованию крепится насосная труба из пластика, а кабель дотачивается до нужной длины.
• Конец готового троса пропускается через расположенный на внутренней стороне крышки рым-болт и стягиваем хомутом, после чего крепим к карабину.
• Опускаем насос в обсадную трубу и устанавливаем крышку, сделанную своими руками.
• При помощи троса подтягиваем насос до нужного уровня.

Установка оголовка

Самостоятельное обустройство изделия выполнить нетрудно, главное — знать расшифровку его характеристик.

Самостоятельный монтаж оголовка

Сначала нужно срезать конец трубы, зашлифовать все шероховатости, металлические отрезки дополнительно покрыть оцинковкой.

Присоединить отрезок к насосу, привязать трос за ушки и соединить пластиковой стяжкой с электропроводкой. Стяжки необходимо устанавливать с шагом в 1,5 м.

Другой конец петли вставить в карабин, подвешенный на рым-болт с нижней стороны крышки, через отверстия продеваются кабель и напорный трубопровод.

Обсадная трубка вставляется в нижний фланец с уплотнителем, насос погружается в скважину. Поверх колонны устанавливается крышка. Конструкция подтягивается к верхней крышке и фиксируется болтами.

Напорный трубопровод закрепляется компрессионным фитингом, затем протягивается электропровод, который необходимо загерметизировать.

Некоторые оголовки снабжаются коробкой с клеммами. К ней необходимо присоединить шнур насоса и провод электропитания, вводы загерметизировать.

Защита от замерзания

Оголовки из пластика, в отличие от металлических, менее подвержены промерзанию, однако и они не лишены недостатков.

В этом случае рекомендуется провести утепление следующим образом:

1. Устройство теплоизоляции колодца. Это осуществляется за счет утепления стенок и люка колодца, перекрывающего доступ к верхнему входу в сооружение.
2. Теплоизоляционный короб. В этом случае верхушка обсадного трубопровода укрывается утеплителем (стекловатой, минватой), помещенным в самодельный короб.
3. Нагревательный кабель. Его опускают в водопровод, который необходимо уберечь от промерзания.

Изготовление оголовка для скважины своими руками

Перед тем как поставить оголовок на скважину, его можно сделать собственноручно. Для этой цели применяют нержавеющую сталь толщиной 10 сантиметров. Из металла меньшей толщины устройство получится недостаточно прочным. Но и чересчур большая толщина материала не требуется, поскольку она станет причиной повышенной нагрузки.

В первую очередь вырезают из нержавейки круглый фланец, внутри него создают отверстие, размеры которого должны отвечать диаметру обсадной трубы.

Крышка на оголовок так же представляет собой металлический круг, но с иными отверстиями. Как правило, по центру нее располагают отверстие под штуцер водопроводной трубы. Потом дрелью со сверлом просверливают еще одно, но уже меньшего сечения – для прокладки электрокабеля.

До того как одеть оголовок на скважину, после завершения порезки металла и проведения сварочных мероприятий, отверстия и прочие элементы устройства необходимо обработать напильником для устранения заусениц, неровностей и прочих недостатков. Также потребуется приварить к крышке три рым-болта – один из них подсоединяют к нижней стороне, он станет петлей для крепления троса, на котором будет подвешен насос.

На верхней части крышки закрепляют два рым-болта. Они будут выполнять функцию своеобразной ручки – с ее помощью будет удобно открывать оголовок. Можно рым-болты заменить рым – гайками, которые иногда удобнее в использовании.

Некоторые домашние умельцы успешно заменяли этот элемент на кусок металлического прута определенного диаметра, согнутого в круг. Во фланце и крышке также следует обустроить отверстия, которые предназначаются для крепежных болтов. Специалисты рекомендуют просверливать одновременно обе детали, соединив их тисками или используя струбцину, чтобы достичь максимально точного совмещения отверстий при монтаже самостоятельно сделанного оголовка.

Если порезка и последующая сварка листовой нержавейки особых трудностей не вызывает, то при поиске прокладки нередко возникают проблемы. Наилучший вариант – это приобретение его в магазине стройматериалов или непосредственно у производителя.

Но прокладки заводского изготовления стандартных размеров не всегда подойдут для оголовка, сделанного самостоятельно. Их вырезают из толстой резины, если она имеется под рукой. Принято считать, что резины толщиной около 5 миллиметров вполне достаточно.

Размер внутреннего диаметра следует делать таким, чтобы прокладка плотно обхватывала обсадную трубу и обеспечивала тем самым хорошую герметизацию после сборки и монтажа оголовка на скважину.

Опытные домашние мастера советуют вместо нее использовать кольцо, сделанное из старой автомобильной камеры. Существует еще один нестандартный вариант изготовления прокладки – это отливка ее из силикона. Для этого потребуется подготовить форму определенного размера и вида.

Прокладку нужно изготавливать достаточно прочной, чтобы она в нужной степени обеспечила герметизацию оголовка и его продолжительную эксплуатацию. Этот элемент под сжимающим воздействием будет находиться постоянно. При быстром разрушении некачественной резины соединение всей конструкции будет ослаблено.

В случае монтажа самодельного оголовка на скважину, электрокабель следует защитить термоусадочной муфтой. Для ее установки потребуется строительный фен.

В некоторых случаях домашние умельцы вместо нижнего фланца задействуют три уголка из металла, которые приваривают к обсадной трубе. При этом конструкционное устройство крышки остается прежним, а отверстия просверливают и в крышке, и в уголках.

Что такое скважинный оголовок и зачем он необходим

Оголовком для скважины называется устройство, перекрывающее обсадную трубу в верхней части для защиты скважинного устья от попадания в нее мелкого сора и загрязнений.

Конструктивно оголовок представляет собой герметичную крышку и решает ряд задач:

1. Обеспечивает герметичность источника воды, защищая водоносный слой от загрязнений.
2. Формирует оптимальный микроклимат. При герметизации трубопровода снижаются потери тепла, вследствие чего участки, пролегающие на уровне промерзания грунта, не замораживаются, продолжая прокачивать воду.
3. Увеличивает эффективность работы и надежность фиксации насосного оборудования. Герметизация устья создает давление в обсадной трубе, благодаря которому вода выкачивается из водоносного горизонта.
4. Играет роль переходника с большего диаметра на меньший.

При снабжении скважины оголовком обеспечивается более длительный срок ее эксплуатации.

Основное преимущество установки оголовка в том, что сделать это достаточно просто.

Устройство состоит:

• из фланца;
• из крышки;
• из уплотнительного кольца.

Кроме того, оголовок может быть доукомплектован рым-болтами (болтами с кольцами для закрепления троса), крепежными изделиями, карабинами, штуцером для водоподведения, кабельным вводом (для электроприводов).

1 Какое назначение крышки для скважины?

Безусловно, каждая скважина должна обязательно защищаться от нежелательного внешнего воздействия. Именно поэтому главным элементом её защиты является крышка для скважины. Зачастую данную конструкцию применяют для надежной герметизации устья колодца (скважины). Изготавливаться она может из трех разновидностей стройматериалов: чугуна, пластика и алюминия.

Что же касается основных функций крышки для кессона (скважины), то к ним относят следующие:

• Обеспечивает максимальную защиту, особенно когда в доме имеются любознательные маленькие дети;
• Предотвращает попадание в трубу: атмосферных осадков, насекомых, пыли, листьев, частиц грунта и песка;
• Обеспечивает безопасное и простое производство работ по установке различного рода электрооборудования для скважины или кессона;
• Благодаря ей повышается общий дебет скважины.

Казалось бы, простейшая конструкция, но это не так, ведь крышка для скважины также важна, как солнцезащитный зонт для человека.

1.1 Какие разновидности крышек для скважин?

Зачастую оголовки (крышки) для скважины различают по типу материала, из которого они произведены. Итак, бывают: чугунные, пластиковые (или пластмассовые), алюминиевые или же стальные оголовки. Чем же они отличаются друг от друга. Пожалуй прежде всего, это конечно же прочностью.

Пластиковая крышка на скважину или кессон

Она будет уместной для песчаного колодца. Единственным её минусом является недолговечность и вероятность возникновения трещин в зимнюю пору времени. Поэтому если вы планируете возводить скважину для питьевой воды, то лучше выбирать крышки из более качественного, прочного и надежного материала.

Кроме того, оголовки для кессона бывают как заводскими, так и самодельными. Стандартная крышка состоит из нескольких элементов:

• карабин;
• защитная крышка;
• резиновое кольцо;
• специальное приспособление для крепежа;
• металлический или же пластмассовый фланец.

Вот такая вот нехитрая конструкция позволит защитить вашу скважину на протяжении круглого года.

1.2 Плюсы и минусы

Как уже упоминалось выше в статье, в зависимости от материала изготовления оголовков для них характерны, как плюсы, так и минусы.

Вот если сравнивать, к примеру, чугунные с алюминиевыми крышками, то здесь минусом последней является меньшая прочность, так как алюминий сам по себе более мягкий металл, в отличие от чугуна или стали. Поэтому, выбирая себе такой оголовок, учитывайте тип скважины, на который вы собираетесь его установить.

Стальные же крышки по сравнению с чугунными являются более легкими, что позволяет без особых усилий открывать и закрывать устье скважины (кессона). Если вы рассчитываете на более высокий срок эксплуатации скважины с серьезными нагрузками, тогда ни в коем случае не стоит приобретать пластиковые (пластмассовые) оголовки для колодцев.

Потому как они очень поддаются внешним факторам, таким как температура на крайних отметках. Хотя, тут все зависит от конкретных производителей крышек и типа выбранного полимера. Некоторые пластиковые образцы практически ничем не уступают металлическим, а в плане долговечности даже превосходят их.

Смонтированная крышка на кессон, с выведенным наружу краном

Учитывая вышеперечисленное помните, что процесс выбора крышки (оголовка) для скважины является достаточно серьезным, поэтому к нему нужно отнестись очень внимательно.

2 Нюансы установки

Очень часто мы не хотим излишне тратиться и приобретать те конструкции, которые можем попросту сделать своими руками. Это же касается и случая с изготовлением крышек (оголовков) для наших скважин. Как говориться, пробурить колодец – это только пол процесса, а правильно его обустроить (в том числе и обеспечить защиту от загрязнения питьевой воды) – это самый главный этап.

Итак, чтобы изготовить оголовок (крышку) нам потребуется:

• карабин;
• лист из металла, толщина которого не должна быть меньшей 8-10 миллиметров;
• резиновое кольцо;
• рым-болты (около 3-х шт.) болты (около 6-8 шт.);
• гайки и шайбы;
• цанговый зажим;
• подручные инструменты, такие как отвертки и ключи;
• электроды и мощный сварочный аппарат;
• сверла и электродрель.

Первый этап заключается в том, чтобы закрепить фланец к обсадной трубе. В данном случае его диаметр может превышать её на 2 мм. После чего нужно насквозь просверлить во обсадной трубе до 8 отверстий, которые предназначены для будущего крепления болтами. Отверстия должны полностью отвечать фланцу.

Второй вариант (он же куда более надежный) приварить к ней ответный фланец. Такой способ намного удобнее и безопаснее. Хоть и дороже.

Дальше начинаем заниматься обустройством непосредственно оголовка, в котором просверливаем 2 отверстия, что предназначены для кабеля питания и цангового патрона. К получившейся крышке нужно приварить 3 рым-болта.

Устройство и установка

Оголовок – это такая герметичная «крышка». По сути, две пластины с уплотнителем, в которых предусмотрены крепления для насоса и отверстия под шланг и провод.

Конструкция

Вот 5 основных элементов конструкции оголовка:

1. Верхняя крышка.
2. Резиновое кольцо.
3. Фланец.
4. Карабин.
5. Крепёж.

На верхней крышке размещаются отверстия для напорной трубы и кабеля питания.

Резиновое кольцо – это уплотнитель, обеспечивающий герметичность системы. Фланец нужен для крепления оголовка на скважинную трубу. А к надёжному карабину легко крепится насос на тросе.

Рым-болты, обращённые кольцами вверх, пригодятся в том случае, если общий вес оборудования оказался внушительным и устанавливать его вручную проблематично. Тогда оголовок подвешивают за рым-болты к лебёдке или другому вспомогательному устройству и опускают в скважину с его помощью.

Монтаж

Инструкция по шагам:

Подготовить трубу. Если край неровный и с зазубринами – срезать верх болгаркой. Зачистить. Металлическую трубу хорошо было бы прогрунтовать, чтобы избежать коррозии.
К насосу крепится трос, а трос карабином к оголовку.
В соответствующие отверстия в верхней крышке продеваются электрический кабель и напорная труба (другой её конец – к насосу). Пока их не нужно зажимать.
Чтобы в дальнейшем было удобнее опускать всё это в скважину, трубу, трос насоса и кабель стягивают хомутами через каждые 1,5 метра.
Фланец и резиновое кольцо устанавливается в скважинную трубу.
Трос с насосом, труба и кабель опускаются в скважину на нужную глубину. При работе держать систему нужно за трос.
Верхняя крышка притягивается болтами (отверстия на фланце и крышке должны совпасть). Затягивать их нужно равномерно, чтобы не было перекосов. Резиновый уплотнитель должен попасть в канавку на крышке и немного сплющиться

Важно не переусердствовать, иначе можно повредить кольцо.
Зажимается окончательно кабель, а в цанговом патроне затягивается напорная труба.

Если резиновое кольцо с трудом продвигается по скважинной трубе, его можно смазать автолом или маслом.

Для чего устанавливается крышка?

Конечно, скважину можно просто прикрыть какой-либо не нужной в хозяйстве емкостью, куском полиэтилена или обмотать скотчем. Но при этом колодец останется незащищенным.

Установка крышки помогает решить целый комплекс задач:

• будет надежно закрыто и герметично изолировано устье скважины для воды, что особенно актуально во время таяния снегов либо в периоды затяжных осадков;
• конструкция будет обеспечена защитой от попадания внутрь поверхностных грунтовых вод, а также постороннего мусора и предметов;
• подземная часть не промерзнет даже в самые холодные зимы;
• обеспечивается надежное подвешенное закрепление насоса;
• убережет от хищения находящиеся внутри скважины материалы и оборудование.

Виды оголовков

При бурении скважины выкапывается кессонная яма ниже уровня промерзания почвы, в которую устанавливается колодец. Обсадная труба сверху срезается и закрывается оголовком. К нему привязывается трос, с помощью которого удерживается электрический насос внутри скважины на глубине забора воды.

Насосы могут иметь разную мощность, и в зависимости от этого будет колебаться их вес, а это значит, что будет различаться и материал, из которого сделаны оголовки. Кроме того, вес оборудования зависит от глубины расположения скважины. Например, для скважин глубиной до 50 м вес оборудования, прикрепляемого к оголовку, составит 50-100 кг. Для скважин с глубиной ниже 50 м понадобится насос большой мощности и несколько десятков метров кабеля, значит, и общий вес устройства превысит 300 кг.

Пластиковые

Они являются бюджетным вариантом, устанавливаются с насосами, имеющими низкую мощность. Пластиковые оголовки рассчитываются исходя из условий нагрузки: существуют такие устройства, которые можно устанавливать на расстояние до поверхности земли в 50 м. Грузоподъемность их составляет 200 кг и ниже.

К особенностям оголовков из пластика относятся:

• доступная цена, малый вес;
• стойкость к возникновению коррозии;
• устойчивость к химически активным веществам.

Наряду с этим пластиковые устройства отличает невысокая механическая прочность.

Металлические

Они отличаются следующими свойствами:

• устойчивость к перепадам температур;
• повышенный срок эксплуатации;
• высокая прочность.

Однако при этом металлические оголовки имеют существенный недостаток: материал отличается сниженными антикоррозийными свойствами. Чтобы увеличить коррозионную стойкость, металл дополнительно покрывают специальными составами.

К разновидностям металлических оголовников относятся:

1. Нержавеющие. По внешнему виду напоминают простую крышку без болтовой фиксации, выдерживают дополнительно общий вес не более чем 300 кг.
2. Стальные. У них простая конструкция, однако они являются некоррозионностойкими. Их грузоподъемность составляет до 500 кг.
3. Чугунные. Обладают большим весом, грузоподъемность равна 500 кг и ниже. Долговечность и высокий срок службы при монтаже обеспечивает порошковое напыление или оцинковка.

Виды оголовков

Стоимость заглушки зависит от ее характеристик — диаметра и материала изготовления. По типу сырья различают пластиковые и металлические изделия. Основное отличие разных видов конструкций заключается в том, какую массу они способны удержать.

Пластиковые

Пластиковый оголовок для скважины.

К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.

Металлические

Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

Металлический оголовок для скважины.

На рынке представлены следующие металлические заглушки:

• чугунные;
• стальные.

Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.

Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.

Оба вида заглушек используют при . Максимальный вес оборудования при этом может составлять 500 кг.

Когда нужен оголовок для скважины

А нужен ли оголовок вообще? Многие просто накрывают трубу плёнкой, пластиковой бутылкой или куском резины.

На самом деле такой подход непрофессионален и служит только до поры до времени.

Оголовок нужен скважине так же, как компьютеру антивирусная программа: без неё, может быть и можно, но каждый понимает, что с ней лучше.

Например, талые и паводковые воды – серьёзная угроза качеству питьевой воды, они не должны затекать в скважину! Можно было бы обезопасить водопровод, сделав высокую трубу, но если вода идёт в дом, зимой она перемёрзнет. Поэтому скважины наоборот делают в приямках и небольших бетонных колодцах ниже уровня промерзания. Защитить такую скважину можно только наглухо закрыв её.

Оголовок выполняет следующие функции:

• Главное – это защитная. Пыль, осадки, грязь, талые воды, насекомые, мыши и прочее, могут попасть в питьевую воду, а она должна быть идеально чистой.
• Эстетическая. Скважина с оголовком выглядит завершённой и аккуратной.
• Упрощает крепление насосного оборудования. Всё продумано, герметично, делается быстро и просто без применения сварки.
• Увеличение дебита скважины (дебит – это количество воды, которое может дать скважина за час).

Когда насос откачал часть воды, создалось пустое пространство. Оно чем-то должно заполниться и, как правило, заполняется воздухом, а вода вновь поступает из водоносного слоя медленно.
Если же установлен герметичный оголовок, возникает разряжённость, которая способствует «вытягиванию» подземных вод.

Установка крышки

1. Скважинная труба аккуратно обрезается под прямым углом на требуемой высоте. Во избежание коррозии линия среза зачищается наждаком, грунтуется и окрашивается.
2. К оборудованию насоса закрепляется пластиковая труба. До требуемой протяженности обсекается кабель, конец которого пропускается сквозь рым-болт, размещенный на внутренней поверхности крышки, стягивается хомутами и прикрепляется на карабин.
3. Насос опускается в обсадную трубу, устанавливается оголовок. Затем насос на тросу подтягивается на нужный уровень и закрепляется.
4. Если оголовок вместе с обсадной трубой размещаются в бетонном колодце, то стоит задуматься об обустройстве кессона (металлического либо пластикового), защищающего оголовок от низких температур. Внутри этой конструкции можно поместить все необходимое оборудование – гидробак, датчики забора, фильтры. Да и проводить обслуживание скважины для воды, равно как и всей водозаборной системы, будет значительно легче.
