Картридж для душевой кабины: выбор, установка и замена

На заметку

Устройства, которые автоматически регулируют температуру, пользуются высокой популярностью, но приобретать подобные модели следует с осторожностью. Подобные картриджи чувствительны к уровню давления, качеству подаваемой воды, частоте использования

Особенно негативно они реагируют на кальций. Данный элемент присутствует в составе воды практически во всех регионах нашей страны.Автономная система очистки воды не поможет исправить ситуацию. Она эффективна только при малом расходе объемов воды, а еще имеет высокую стоимость. Цена такой системы может оказаться выше всей душевой кабинки. Модели, реагирующие на давление воды в трубопроводе, подходят не всем. Если напор маленький, кассета может просто не срабатывать. Кроме того, она неустойчива к гидроударам — перепадам нагрузки.

Замена картриджа в смесителе душевой кабины

Любое сантехническое оборудование рано или поздно перестает работать. Такие поломки возникают внезапно и требуют немедленного ремонта.

Одна из неприятных ситуаций – нарушения в работе смесителя душевой кабины. Эта ситуация приносит немало неудобств, поскольку ванная – наиболее используемое помещение

Важно вовремя распознать проблему и воспользоваться услугами опытного мастера, чтобы не пришлось полностью менять смеситель

Что собой представляет смеситель

Это устройство предназначено для соединения холодной и горячей воды. Температура воды колеблется в зависимости от расположения крана (теплее или прохладнее). Картридж дает возможность равномерно смешать воду. Модели этой техники разнообразны, они отличаются размером, количеством отверстий снизу, формой. Изделие также определяет температуру и напор воды. Поэтому, когда из строя выходит картридж, вся система подачи воды перестает работать.

Сегодня картриджи продаются в любом магазине. Корпус товара изготавливается из пластика, нижняя часть – керамика. Отверстия содержат резиновые вставки, обеспечивающие надежное крепление смесителя и картриджа.

Как заменить картридж в смесителе душевой кабины

К сожалению, картридж нельзя восстановить. Его нужно поменять полностью. Для этого понадобится извлечь старый и установить новый

Как распознать, что изделие необходимо срочно менять? Вот некоторые признаки, на которые следует обратить внимание. Например, из-под крана течет либо только холодная или горячая вода, вы не можете отрегулировать режим подачи воды, ее температура внезапно изменяется, при переключении слышны не характерные звуки, не функционирует распределитель

После замены определите причину, которая привела к выходу изделия из строя. Так вы наверняка, убережете новый картридж от скорого повреждения. Иногда проблема решается путем установки фильтров, так как водопроводная вода приводит к изменениям в работе картриджей. Причина неполадок кроется и в неправильном обращении (резкие движения, удары). Относитесь бережно к деталям кабины, и они прослужат вам долгие годы. Но не все причины сводятся к человеческому фактору. Некачественные детали, также способствуют износу изделий.

Самостоятельно справиться с заменой картриджа не просто. Опытные профессионалы подскажут, какой картридж используется в душевой кабине. Помните, что надо стараться выбирать детали такого же производителя, что и купленная вами душевая кабина, иначе комплектующие могут просто не подойти, а вы потратите время и деньги зря. Консультанты в магазинах не всегда разбираются в техническом оборудовании, а вы рискуете ошибиться в выборе, не обладая знаниями.

Не знаете, как заменить картридж в смесителе душевой кабины? Звоните и мы режим вашу проблему в краткие сроки!

Интегрированные приборы

Их устройство максимально унифицировано: за регулировку напора воды отвечает обыкновенный картридж с керамическими пластинами — такой же, как в любом другом однорычажном смесителе. Второй керамический картридж отвечает за переключение режима душа.

Картриджи

Исключая форс-мажор вроде механического повреждения корпуса смесителя, неисправности этих изделий сводятся к выходу из строя одного из картриджей.

Неисправность	Причина
Вода непрерывно течет из крана	Расколота одна из керамических пластин; сломано крепление пластин в картридже
Вода не открывается при изменении положения рукоятки	Сломано крепление пластин в картридже; сломан шток, на котором держится рукоять
Не переключается режим душа	Сломано крепление пластин в картридже переключателя
Вода поступает в разные сопла одновременно	Расколоты пластины переключателя

Семь бед — один ответ: во всех перечисленных случаях ремонт душевой кабины — смесителя или переключателя режима душа вполне предсказуемо сводится к замене картриджа.

Как разобрать смеситель душевой кабины для выполнения этой операции:

1. Перекрываем вентиля на входе в квартиру или дом.
2. Снимаем пластиковую заглушку на рукоятке смесителя или переключателя.
3. Снимаем рукоятку.

1. Отворачиваем декоративную гайку (исключительно своими руками, без использования инструментов, чтобы не деформировать ее и не повредить хромовое покрытие).
2. Отворачиваем гайку, фиксирующую картридж.
3. Меняем его на новый и собираем конструкцию в обратном порядке.

Здесь есть небольшая тонкость: если вы не знаете абсолютно точно, какие картриджи установлены в вашей кабинке, лучше идти в магазин за заменой, взяв с собой неисправный образец.

С чем связана инструкция?

• Картриджи для смесителя могут иметь разный диаметр (35 или 40 миллиметров).

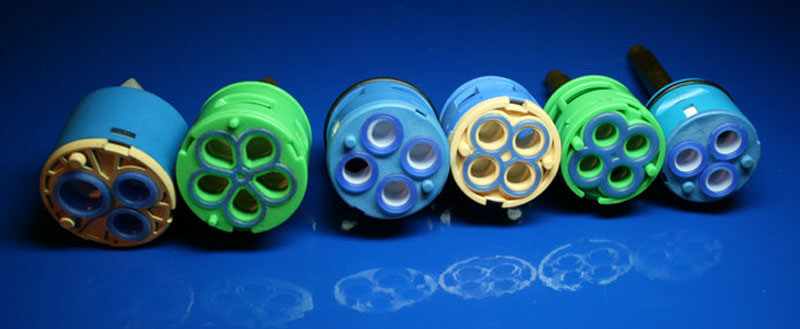

• Изделия для переключения режима могут иметь от 2 до 5 позиций и различаться длиной штока.

Профилактика

Согласитесь, будет непоследовательным описать способы ремонта изделия и не упомянуть причины его выхода из строя.

А причины, собственно, всего две:

1. Качество воды. Окалина или песок, попавшие в паз пластин при попытке их закрыть, не позволяют это сделать. Применение силы приводит к тому, что керамические пластины скалываются; как вариант — ломаются пластиковые фиксаторы, удерживающие их в рабочем положении.

1. Приложение к рукоятке значительных усилий. Не только в тех случаях, когда не перекрывается вода или не переключается режим душа: привычка пользователей закрывать воду резким ударом по рукоятке отправила в Валгаллу тысячи и тысячи картриджей. Как правило, в них ломаются пресловутые пластиковые фиксаторы или штоки под рукояткой.

Замена смесителя

Как снять смеситель с душевой кабины для его полной замены?

Обычно он зафиксирован на задней панели широкими декоративными пластинами, которые прижимаются теми же гайками, что фиксируют картриджи. Соответственно, алгоритм разборки — тот же, что и в предыдущем случае; разобранный смеситель вынимается из отверстий с тыльной стороны кабинки.

Реже накладки имеют собственную резьбу; в этом случае они просто откручиваются.

Неисправность
Причина
Устранение
В конструкции с раздельными кранами не перекрывается вода
Изношена прокладка на кранбуксе
Замена прокладки
Кран прокручивается
Сорвана резьба на кранбуксе
Замена кранбуксы
Слабый поток воды из излива
Забит аэратор
Разборка и прочистка аэратора на изливе
Не срабатывает кнопочный переключатель на душ
Разрушен резиновый клапан
Замена клапана, как вариант — замена переключателя целиком
Кнопочный переключатель самопроизвольно переключается на излив при слабом напоре
Избыточно тугая возвратная пружина
Пружина укорачивается на 1 — 2 витка
Рычажный переключатель на душ заклинивается в промежуточном положении
Износ направляющих в корпусе смесителя
Замена смесителя целиком

Устройство смесителя душевой кабины

Смесителем называют сантехнический механизм, который помогает отрегулировать скорость течения воды и ее температуру.

В зависимости от способа крепления, изделия, предназначенные для использования в душевых кабинах, делятся на 2 группы:

1. Настенные. Монтируются так же, как смесители для ванны или раковины. Внешне они выглядят примерно одинаково, только в приборах для кабинок отсутствует излив. Установить настенный смеситель несложно, но он занимает некоторую часть свободного пространства внутри кабинки.
2. Встраиваемые. Устанавливаются в стенной нише, которую закрывают декоративной панелью, снаружи остаются только элементы для управления устройством. Монтаж таких изделий немного сложнее, но в кабине остается больше свободного места.

Смеситель состоит из таких частей:

1. Корпус из латуни с гальваническим покрытием. В большинстве душевых кабин установлены смесители и распределители воды, соединенные специальной трубкой.
2. Картридж, отвечающий за изменение температуры жидкости.
3. Обойма картриджа, которая одновременно является держателем. Внутренняя резьба используется для накручивания элемента на корпус (благодаря внутренней перегородке он крепится на поверхности), наружная помогает фиксировать кран на консоли кабинки.
4. Распределитель, или дивертор, который удерживается в распределительном гнезде гайкой.
5. Маховики из металлических сплавов, отвечающие за распределение и смешивание воды.

Картридж — главный элемент рычажного крана

Главный элемент смесителя — это картридж. Он регулирует интенсивность и температуру потока воды. Принцип действия его одинаков независимо от типа и модели смесителя.

Используется картридж и в однорычажных, и в двурычажных кранах. Более удобным из них считается однорычажный — он обеспечивает большую экономичность при использовании воды. Регулировать ее напор и температуру намного проще, чем в случае с прибором, оснащенным двумя регуляторами: достаточно задать положение рычага.

Почему смесители выходят из строя: основные причины

Наиболее распространенные причины поломки устройства:

1. Прибор использовали неправильно или установили без соблюдения инструкций.
2. Некачественная вода способствует отложению солей в картридже, что приводит к его поломке.
3. При сборке смесителя на производстве были допущены ошибки.
4. Износ подвижных частей конструкции.
5. В каналах движения и на подвижных частях смесителя образуется ржавчина.

Чтобы точнее определить причину, нужно снять смеситель.

Структура механизма

Смеситель для душа – это сантехнический механизм, регулирующий водный поток. Производителями предлагаются различные модификации с усложненной схемой устройства. Инновационные модели выпускаются со встроенным в корпус температурным датчиком, что позволяет выставлять необходимый температурный режим.

До того, как разобрать смеситель, изучите информацию об устройстве.

Базовая комплектация выглядит следующим образом:

1. Корпус – выполнен из металла, покрытого гальваническим составом.
2. Картридж – главная деталь, отвечающая за бесперебойную подачу воды. Может быть стационарным и сменным.
3. Держатель – обойма картриджа. Выполняет функцию своеобразного крепежного элемента. При помощи резьбы на внутренней стенке компонент накручивается на корпус. Перегородка выступает в роли фиксатора, а резьба на внешней стороне необходима для фиксирования кран-буксы к фасаду конструкции душевой кабины.
4. Диветор – деталь, помогающая изменять направление потока. Распределительный картридж – это посредническое звено между основным картриджем и краном.
5. Маховики, в просторечии называемые ручками. Изготавливаются из металлических сплавов. Реже – с применением пластмассовых составов.

Характеристики типов картриджей

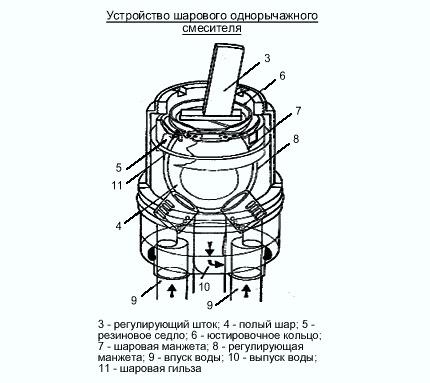

Шаровый или пластиковый картридж имеет следующую конструкцию:

на оси рычага смесителя закреплен полый шар из металла. Во время поворота или наклона рычага отверстия шарика смещаются и совмещаются с отверстиями части картриджа. Через отверстия поступает холодная и горячая вода, которая смешивается внутри системы и выходит через отверстия крана.

Шаровый вариант для смесителя имеет свои недостатки: со временем теряет плавность механизма, издает шум и не особо долговечен. Стоимость такой конструкции относительно невысокая.

Дисковый картридж в однорычажном смесителе применяется таким образом:

вода разных температур поступает в систему по трубкам, там смешивается между собой и попадает в излив. Металлокерамические диски в картридже меняют положение и таким образом регулируют такие показатели, как напор и температура воды на выходе.

Под воздействием рычага верхний диск смещается относительно нижнего. Для того чтобы вода перестала течь, нужно, чтобы верхний и нижний диск плотно совпали выступами и отверстиями.

Для того чтобы обеспечивалась подача воды в излив с разной степенью интенсивности, верхний и нижний диск, посредством рычага, принимают положение с разной степенью погружения друг в друга.

Верхний диск также играет ключевую роль в том, какая температура воды будет на выходе: он перекрывает доступ холодной или горячей воды в нужной степени.

Устройство керамического картриджа

В смесителях двухвентильного типа присутствуют два одинаковых картриджа, каждый для воды разной температуры. В металлической гильзе размещаются металлокерамические пластины. Смещение их относительно друг друга приводит к открытию или закрытию отверстия, через которое льется вода.

Однорычажные компоненты выпускают практически все известные производители. Смешивание воды в смесителе такого типа осуществляется посредством устройства с керамическими дисками.

Рекомендации по выбору

Чтобы подобрать оптимальный картридж для смесителя, рекомендуется предварительно получить информацию об установленном устройстве. Как узнать какой картридж в смесителе установлен? Для получения данных можно:

• ознакомиться с технической документацией, поставляемой вместе с сантехническим оборудованием. Как правило, допустимые размеры картриджей указываются в документах;
• связаться с производителем, указав модель установленного оборудования;
• разобрать смеситель и выяснить все параметры устройства самостоятельно.

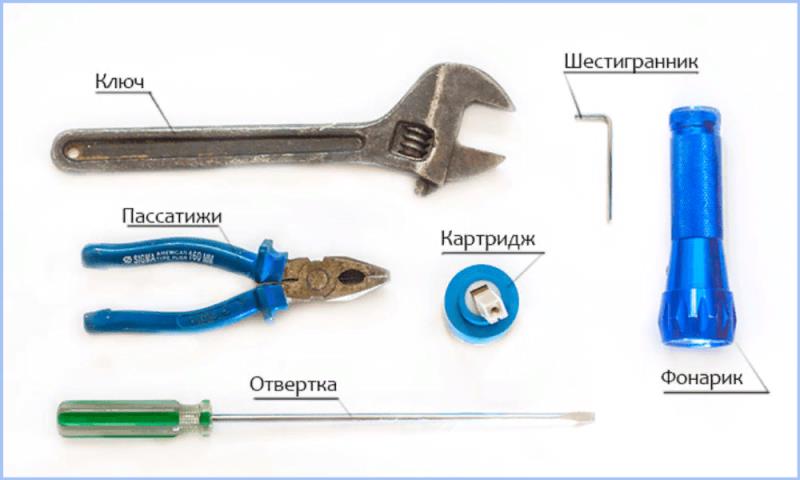

Как достать картридж из смесителя? Работа выполняется в следующем порядке:

1. отключение водоснабжения. Разборка смесителя производится только после отключения подачи воды на оборудование. В противном случае может образоваться потоп;

1. снятие декоративной накладки на корпусе смесителя. В большинстве случаев накладка располагается под рычагом управления и дополнительно обозначает места подачи горячей и холодной воды. Для снятия заглушки потребуется тонкая отвертка;
2. откручивается фиксирующий болт, расположенный под заглушкой;
3. снимаются рычаг управления и декоративная накладка;
4. при помощи разводного ключа выкручивается картридж.

Последовательность работ для извлечения картриджа

Сборка смесителя после подбора и приобретения нового картриджа производится в обратной последовательности. Процесс замены своими руками представлен на видео.

Надеемся, с нашими советами подбор станет простым и легким.

Разновидности моделей

По конструкции картриджи отличаются незначительно. Компании-изготовители, применяя новые технологии, постоянно совершенствуют их:

• Kludi – микрокартридж, новинка, разработанная специалистами. Изделие предназначено для установки в смеситель миниатюрного типа.
• Newform – продукция итальянской компании, устойчивы к гидравлическим ударам до 35 атмосфер.
• Supergrif – картридж для крана, цена приемлемая. Имеет супергладкость поверхностей дисков, которая достигается благодаря ультразвуковой обработке.
• Multiport – новинка инженеров компании Ideal Standard. Прибор предусмотрен для работы при низких давлениях. Особенностью является дополнительная миникамера, исполняющая роль буфера.
• Groh – картридж для смесителя, цена достаточно высокая. Имеет пластины с углеродно-кристаллическим напылением, что значительно повышает их прочность.

Широкий ассортимент продукции позволяет выбрать кран на любой вкус и кошелек. Производители предлагают достойные модели даже в бюджетной категории.

РЕМОНТ И ЗАМЕНА СМЕСИТЕЛЕЙ ДУШЕВЫХ КАБИН

Ремонт смесителя душевой кабины

Ремонт смесителя душевой кабины в Москве и Московской области. Если течет смеситель душевой кабины, ремонт необходимо выполнить как можно быстрее. Выезд мастера для ремонта смесителя в удобное для Вас время в любой день недели.

Ремонт смесителя в душевой кабине лучше доверить опытным специалистам, т.к. неквалифицированный мастер, не зная нюансов работы с душевыми кабинами, может навредить еще больше.

• слабый напор воды
• не регулируется температура воды
• не работает переключение режимов
• туго поворачивается ручка
• нет подачи воды
• трещины на смесителе
• протечки

Замена картриджа в смесителе душевой кабины необходима, если напор воды стал слабым, плохо регулируется вода, туго открывается или поворачивается ручка. Так же заменить картридж потребуется при появлении протечек под смесителем или сзади панели душевой кабины. Из-за жесткости воды керамический картридж покрывается известковым налетом, в этом случае понадобится его замена на новый. Одновременно с заменой картриджа нужно произвести очистку смесителя от налета.

Ремонт смесителя душевой кабины цены

Наименование работ	Цены, руб.
Замена картриджа смесителя	от 1100
Замена переключателя режимов	от 1150
Замена термостата (терморегулятора)	от 1190
Чистка и обслуживание термостата	от 1300
Замена ручек регулировки и подачи воды, переключения режимов	от 500
Замена гибких подводок	от 600

Цены указаны без стоимости запчастей.

Стоимость комплектующих зависит от модели душевой кабины, ее можно узнать у наших менеджеров.

Выезд мастера по Московской области от 300 руб. в зависимости от расстояния.

Замена смесителя в душевой кабине в Москве и области

Замена смесителя в душевой кабине потребуется, если старый вышел из строя, например, лопнула соединительная трубка. Не редко в частных домах зимой при отрицательных температурах и отсутствии отопления смесители душевых кабин выходят из строя, начинают течь, появляются трещины корпуса.

Для замены смесителя нужен доступ к задней стенке душевой кабины, либо возможность ее отодвинуть.

У нас в наличии только качественные смесители для душевых кабин. В зависимости от количества режимов душевой кабины (лейка, верхний душ, форсунки гидромассажа, гидромассаж ног) потребуется смеситель на несколько положений — от двух до пяти позиций. Также необходимо знать расстояние по центрам ручек. Для моделей европейских душевых кабин IDO, Ifo, Novitek, Albatros, Teuco, Jacuzzi есть в наличии оригинальные смесители. Если модель снята с производства можно подобрать недорогой подходящий аналог.

Замена смесителя в душевой кабине — Москва от 1100 руб.

Замена смесителя – Московская область от 1400 рублей с учетом выезда.

Выезд мастера за МКАД от 300 руб.

Стоимость смесителя от 2500 руб.

Для вызова мастера по ремонту или замене смесителя душевой кабины звоните по тел. 8(499)390-82-88

Оставить заявку и узнать стоимость запчасти можно, отправив фотографию на WhatsApp Viber +7(910)441-22-44

Написать в WhatsApp — присылайте фото, ответим в течение 15 минут!

Ремонт, замена смесителей в душевых кабинах Albatros (Альбатрос), Appollo (Аполло), Novitek (Новитек), Timo (Тимо), Teuco (Теуко), Jacuzzi (Джакузи), Eago (Еаго), IDO (ИДО), Ifo (Ифо), Niagara (Ниагара), River (Ривер), Aqua joy (Аква джой), Aqualux (Аквалюкс), Aquanet (Акванет), Cerutti (Черутти), Cezares (Цезарис), Edelform (Эдельформ), Erlit (Эрлит), Huppe (Хуппе), Parly (Парли), Potter (Поттер), Ravak (Равак) и других европейских, китайских или российских производителей.

Замена смесителя в душевой кабине

Чтобы восстановить работоспособность смесителя на три положения, нужно произвести замену картриджей, а в случае необходимости (если кран не разборный) заменить и сам водораспределитель. Распространённый вариант: если кабина душевой снабжена боковыми панелями и задней стенкой, то её можно отодвинуть и получить доступ к системе.

1. Снимите ручки регулятора и крана. Выкрутив винтик, выньте из штока. Открутите декоративные накладки смесителя и вывинтите крепящие гайки. Затем снимите защиту поддона и открутите крюки, которыми он крепится к стене.
2. Отодвиньте кабину на полметра от стенки и разъедините соединения, ведущие к смесителю воды. Если соединения резьбовые, выкрутите фланцы подводок. При хомутном соединении — отпустите зажимные болты и стяните шланги с кранов.
3. Установите новый смеситель или картриджи. Закрепите всё в обратном порядке и проверьте на течь. Для этого подайте воду и проведите тестирование всех режимов. Если всё в норме — ставим душевую кабину на место, закрепляем обратно поддон и надеваем декоративный кран.

Рассмотренные методики демонтажа и замены картриджей или смесителей душевой кабины применимы практически ко всем разборным конструкциям этого типа. Исключения составляют лишь те душевые боксы, которые требуют полного демонтажа всей конструкции для замены необходимых элементов.

Процесс замены крана

Душевая кабина отодвигается от стены или демонтируется, чтобы можно было без лишних трудностей добраться до крепежа и подводки смесителя. Декоративные накладки на лицевой части снимаются, потом откручиваются винты или шурупы, фиксирующие устройство. На задней стенке отвинчивают гайки шлангов подключения воды. После монтируется новый кран и все подключается и устанавливается на место в обратной последовательности.

Кроме того, увеличить срок службы прибора помогут такие вещи, как соблюдение правил пользования и наличие в системе водопровода специальных фильтров. Ну и, конечно, желательно, чтобы сборка и установка сантехнического оснащения душевого бокса производилась квалифицированными специалистами.

Устройство картриджа и принцип работы

Картридж для душевой кабины – это съемная часть смесителя, которая регулирует режимы подачи воды. Модуль состоит из прижимных, крутящихся и трущихся элементов. Барабан картриджа находится внутри смесителя, снаружи остается только шток. Барабан имеет круглую форму и изготавливается из пластика. В нижней его части находятся отверстия, в которых располагаются уплотнительные кольца. Этими кольцами барабан плотно прижимается к внутренней части смесителя.

Внутри барабана располагаются керамические диски, плотно закрепленные между собой. Особая технология изготовления дисков позволяет им плотно прижиматься друг к другу и избегать попадания жидкости внутрь. При помощи уплотнительных колец из резины нижний диск прижимается к нижней крышке корпуса, а верхняя служит креплением для штока – пластиковой каретки.

Шток предназначен для вращения переключателя режимов и направления жидкости в нужном направлении. В одном положении картридж фиксируется с помощью специальной пружины и шарика. Чтобы жидкость не вытекала наружу в месте соединения каретки и корпуса надеты два уплотнительных кольца.

Устройство

В зависимости от опционального устройства различают:

• разборные модели. В разборных моделях картридж частично можно отремонтировать. Доступны такие действия, как смазка и прочистка отдельных частей. Этот тип переключателя наиболее практичен, так как можно вскрыть и определить причину поломки, например, попадание инородных частиц внутрь конструкции;
• неразборные модели. Они потому так и называются, что разобрать и починить, даже частично, их невозможно. В случае поломки такие устройства подлежат полной замене. Следует отметить, что ломаются неразборные модели гораздо реже, благодаря своим конструктивным особенностям, но относятся к более высокой ценовой категории.

Принцип работы

В зависимости от принципа работы картриджи классифицируют на:

1. Шаровые, представляющие из себя круглую головку, изготовленную из нержавейки. Картридж представляет собой цельный шарообразный элемент с тремя отверстиями – в два нижних поступает водопроводная вода из двух труб (горячей и холодной), а в центральное или верхнее в зависимости от конструкции, проходит уже смешанный поток жидкости.

На шток устанавливается рукоятка смесителя. При вращении рукоятки нижние отверстия смещаются, открывая больший или меньший доступ потокам воды. Внутри шара происходит смешивание двух потоков, которые выходят через третий.

Герметичность обеспечивается, благодаря надетым на пазы резиновым уплотнителям. Протекший кран – с наибольшей вероятностью следствие разгерметизации.

1. Керамические картриджи представляют собой это цилиндрическое сборное устройство, работа которого основана на двух рабочих дисках. Металлокерамические пластинки плотно прилегают друг к другу. Нижняя остается неподвижной, а верхняя вращается, управляемая штоком. Существуют образцы с тремя дисками, но в этом случае третья используется в качестве вспомогательной.

Повороты рукоятки приводят в движение шток и диски. Они смещаются относительно друг друга, открывая доступ холодному и горячему потокам воды. Рукоятку можно наклонять, увеличивая или уменьшая напор жидкости.

Производят керамические картриджи методом ультразвукового шлифования, чтобы детали идеально подходили друг к другу. В керамических переключателях отсутствует резиновый уплотнитель, подвергающийся постоянному трению, а потому срок службы устройства значительно увеличен.

1. Термостатические картриджи предназначены для поддержания воды заданной температуры. Вода не может превысить температуру 38 градусов, что предотвращает ожоги.

Основной деталью такого картриджа является термостат, которые преобразует тепловые потоки в механические движения. Кроме этого переключатель состоит из корпуса, штока с пружинным механизмом и втулкой, содержащей круглые отверстия.

Расширяющийся материал разнится по составу и подбирается для каждого устройства индивидуально. При нагревании этот материал расширяется и давит на диафрагму. Через заглушку передается движение в продольном корпусе на подвижную часть капсулы.

При включении горячей воды движение доходит до заслонки и приводит ее в действие. Она регулирует температуру воды. Как только температуры смешанного потока превысит заданную, фиксирующая пружина возвращает шток на место.

Подбор и замена картриджа своими руками

Если принято решение о замене, то необходимо:

• подобрать устройство, полностью соответствующее по параметрам;
• выполнить монтажные работы по замене оборудования.

Подбор картриджа

Как подобрать картридж для смесителя в ванной или душевой кабине? При выборе требуется опираться на следующие параметры:

1. вид устройства. Различают:

шаровые картриджи, запорным элементом в которых является металлический шар;

Устройство с запорным шаром

дисковые картриджи, в которых вместо шара установлены вращающиеся диски;

Картридж для смесителя с запорными дисками

В однорычажных смесителях устанавливают исключительно шаровые картриджи. В двух вентильных смесителях могут быть установлены и шаровые, и дисковые смесители.

1. материал изготовления. Более качественными и надежными являются керамические картриджи, способные прослужить до 3 лет (рисунок выше). Для смесителя с душевой лейкой так же можно приобрести картридж из латуни или нержавеющей стали, годный в течение 6 – 8 месяцев. Более дешевые пластиковые отличаются минимальным сроком службы (не более 3 – 5 месяцев);

Латунные картриджи для смесителя

1. габаритные размеры. Наиболее существенное значение имеет диаметр устройства, который может составлять от 18 мм (германская и финская сантехника) до 40 мм – 46 мм (китайские смесители).

Также рекомендуется определить общую высоту устройства и высоту отдельных элементов оборудования, размеры втулки, посредством которой обеспечивается его соединение с рычагами управления.

Основные габариты

Чтобы более точно подобрать картридж для душевого смесителя, рекомендуется разобрать устройство и по образцу определить все существенные параметры. Получить данные об установленном в смесителе картридже также можно в сопроводительной технической документации или у производителя.

Замена картриджа

Как поменять картридж своими руками? Работу рекомендуется выполнять в следующем порядке:

1. подготовка к замене. Для выполнения операции потребуется подготовить отвертку и газовый или разводной ключ. В некоторых ситуациях могут потребоваться кусок материи, шестигранный ключ, пассатижи и средство WD-40;

Комплект инструментов для замены

1. отключение водоснабжения. Замена картриджа в смесителе душа производится только после перекрытия воды в квартире. Отключить воду можно при помощи кранов, установленных на подводящих трубах. Если индивидуальные краны отсутствуют, то требуется обращение в управляющую компанию;

Отключение водоснабжения

После отключения воды требуется открыть краны смесителя, чтобы удалить воду, оставшуюся в сантехническом устройстве.

1. демонтаж картриджа, выполняющий по следующей схеме:

• снятие декоративной заглушки, расположенной под рычагом управления. Как правило, заглушка просто вставлена в отверстие и для ее демонтажа требуется любой острый предмет, позволяющий поддеть устройство;
• ослабление винта. Под заглушкой располагается винт, фиксирующий внутренние части смесителя, включая картридж. В некоторых моделях для выполнения работы достаточно стандартной отвертки. В других ситуациях может потребоваться уникальный шестигранный ключ, поставляемый в комплекте с сантехническим устройством;
• снятие ручки и декоративного кольца-накладки;
• демонтаж. В моделях со сроком использования менее 6 месяцев картридж можно выкрутить руками, без дополнительных инструментов. При более длительном периоде эксплуатации или образованию накипи/ржавчины возможно потребуется разводной (газовый) ключ.

Чтобы не повредить устройство перед применением ключа рекомендуется обмотать место соприкосновения мягкой тряпкой. Если невозможно открутить картридж и при помощи ключа, то резьба обрабатывается жидкостью WD-40 в соответствии с прилагаемой инструкцией;

Схема выполнения работ по демонтажу

1. очистка отверстия от грязи, ржавчины и иных отложений. Залогом длительной работы нового устройства является не только правильная установка, но и предварительная очистка места монтажа. Выполнить работу можно влажной тряпкой;

В некоторых моделях смесителей допускается нанесение смазочного материала.

1. установка нового оборудования в обратном порядке;
2. проверка работоспособности картриджа и душевого смесителя, в том числе и герметичности всех мест соединения сантехнического оборудования.

Как подобрать и заменить картридж своими руками смотрите на видео.

Самостоятельная замена картриджа смесителя душевой кабинки позволяет сэкономить до 3 000 – 5 000 рублей в зависимости от региона проживания. Именно столько стоят работы профессиональных сантехников.

Критерии подбора крана

Ремонт вентиля душевой кабины – процесс несложный, и заключается в обычной замене картриджа смесителя. Как правило, большинство хозяев подыскивают смеситель для замены в гидробокс именно той же модели, которой была укомплектована душевая кабина. Но это совсем необязательно – достаточно, чтобы совпадали размеры, то есть расстояние между штоками крана.

Для приобретения нужной детали следует снять размеры со старого картриджа

Они имеют стандартные значения – 100, 125, 145 и 150 мм. Расстояние замеряется от рычага управления режимами до штуцера подачи воды. Прибор может иметь от 1 до 5 режимов.

Как снять картридж в смесителе

Этапы:

1. Снять ручки смесителя. Нижняя ручка отвечает за переключение воды, а верхняя за переключение режимов. Верхняя ручка разбирается путём откручивания крепёжных элементов, либо раскручиванием на середине конструкции, если ручка круглая без каких-либо заглушек. Нижняя ручка снимается сложнее. Выкручиваем крепёжный винт сняв заглушку. Если крепление сверху и оно прогнило, то конструкция спиливается.
2. Снимаем стаканы обеих ручек и меняем картридж.

Справка! Автомобильный ключ для снятия масляного фильтра поможет разобрать смеситель. Он стоит в несколько раз дешевле новой сантехнической конструкции и позволит сэкономить и не разбить смеситель при ремонте.

Косметический ремонт или полная замена картриджа в смесителе

Среднестатистический период эксплуатации картриджа в кране составляет 4-7 лет. О том, что внутренний запорный механизм нуждается в замене, будет свидетельствовать отсутствие плавного движения рычага, затрудненная регулировка интенсивности истечения воды, плохое смешивание холодного и горячего потоков и наличие протечек в устройстве в закрытом положении.

Последний признак может указывать на то, что износилась уплотнительная прокладка. Для устранения неисправности ее достаточно будет заменить. Если утечка из устройства после этого наблюдается вновь, такое положение дел свидетельствует о необходимости замены самого смесителя. Картридж или само сантехническое устройство нуждается в замене, если обнаружены существенные повреждения корпуса механизма.

Некорректная работа смесителя не всегда является поводом для полной замены картриджа

Если присутствует скрип или гул при эксплуатации смесителя после замены картриджа в кране, это говорит о том, что запорное устройство подобрано не по размеру. Из-за того, что диаметр истечения крана меньше, чем его выходное отверстие, или шток является слишком длинным, рычаг не будет нормально вращаться вокруг оси. Исправить ситуацию можно исключительно путем замены картриджа.

Некорректная работа запорного механизма не всегда является поводом для полной замены устройства. Если наблюдается износ декоративных колец или засорение рабочих поверхностей, достаточно выполнить косметический ремонт картриджа смесителя.

Снизить силу трения и продлить срок эксплуатации картриджа можно посредством смазывания пластин специальным масляным составом или герметичной смесью. В случае засорения рабочих поверхностей дисков сор убирают с помощью обычной зубной щетки или ватки, смоченной уксусом. Если наблюдается некорректная работа термостатического картриджа, необходимо сбросить настройки и заново отрегулировать его работу. Сбой может произойти в результате частого использования устройства и прохождения через него воды плохого качества.

Если картридж подобран не по размеру, при эксплуатации смесителя будет присутствовать скрип или гул

Как поменять картридж в душевой кабине?

Ремонт картриджа душевой кабины начинается с демонтажа старого картриджа. Чтобы снять картридж со смесителя, вам нужно отсоединить ручки, открутить гайки и снять декоративные накладки. Ручка надевается на наконечник штока, поэтому обычно снимается достаточно легко. Прижимную гайку на узле смешивания тоже можно открутить вручную. Но когда смеситель в плохом состоянии, ручка или гайка может прикипеть. В этом случае попробуйте открутить их пассатижами или газовым ключом, но обязательно оберните деталь тканью, чтобы не погнуть её или не поцарапать хромовое покрытие.

Когда вы сняли ручку, обойму и декоративную накладку, вы увидите картридж в гнезде смесителя. Картридж смешивания можно вытащить руками, он просто вставляется в посадочное место. А вот гайку на картридже переключения иногда приходится отвинчивать пассатижами. Она не хромированная, так что откручивайте смело.

Теперь очистите от известкового налета и песка место, где стоял старый картридж. Новый картридж ставится точно также: просто соберите всё в обратном порядке, прикрутите гайки и поставьте ручку. В конце протестируйте, хорошо ли работает смеситель.
