Как правильно подключить бойлер к электросети без заземления

Содержание статьи:

Монтаж накопительного нагревателя
Этапы устройства заземления водонагревателя
Как нельзя заземлять оборудование
Монтаж контура заземления
Способы заземления бойлера
Нужно ли заземлять проточный водонагреватель?
УЗО в системе TN-C
Способы заземления бойлера
Основные способы подключения
Как сделать заземление

Монтаж накопительного нагревателя

Установка электрического бойлера

В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

Схема подключения водонагревателя

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку

Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности

Как установить накопительный водонагреватель

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

Материалы, которые Вам понадобятся

Вам понадобится:

перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
маркер;
рулетка для измерений;
сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
защитный клапан;
лента ФУМ;
дюбеля и крепежные крюки;
строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.

Как установить бойлер

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг. Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

Установка водонагревателя

Типовая схема установки накопительного водонагревателя

Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды

Схема подключения бойлера к сети своими руками

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

Схема газового водонагревателя

Удачной работы!

Этапы устройства заземления водонагревателя

Вариант заземления водонагревателя.

Инструкция по подключению бойлера к сети требует обязательного заземления корпуса прибора, на котором специально для этих целей предусмотрена специальная шпилька с шайбами и гайкой. Если прибор не заземлять, то сервисный центр не поставит гарантию на него.

Заземление к водонагревателю осуществляется посредством специального контакта в вилке и розетке. Нередко для того чтобы сделать заземление, водонагреватель оснащается специальной клеммой. В этом случае заземлить прибор не составит особого труда.

При самостоятельном заземлении очень часто допускается одна и та же ошибка, которая заключается в соединении розетки и бойлера напрямую через фазу. Делать это ни в коем случае нельзя. В противном случае возрастет вероятность аварийного пробивания фазы. В большинстве квартир, построенных во времена СССР, используется двухжильная проводка, которая не предназначена для подключения заземления. В связи с тем что для современных бытовых приборов, в том числе бойлера, необходим трехжильный кабель, старую проводку нужно сменить на новую.

Схема подключения бойлера.

Важно! Самым распространенным способом заземления водонагревателя является замыкание заземляющего провода на любой металлический предмет, который, в свою очередь, связан непосредственно с землей. Чаще всего в качестве такого металлического предмета используется водопроводный или отопительный стояк. Что касается квартир в панельных домах, то сделать заземление в этом случае можно к закладным металлическим деталям, которые связаны с землей посредством сети арматур

Она находится в бетонных плитах. Последний вариант считается наиболее благоприятным, так как он не способствует разрушению водопроводного и отопительного стояка

Что касается квартир в панельных домах, то сделать заземление в этом случае можно к закладным металлическим деталям, которые связаны с землей посредством сети арматур. Она находится в бетонных плитах. Последний вариант считается наиболее благоприятным, так как он не способствует разрушению водопроводного и отопительного стояка

Чаще всего в качестве такого металлического предмета используется водопроводный или отопительный стояк. Что касается квартир в панельных домах, то сделать заземление в этом случае можно к закладным металлическим деталям, которые связаны с землей посредством сети арматур. Она находится в бетонных плитах. Последний вариант считается наиболее благоприятным, так как он не способствует разрушению водопроводного и отопительного стояка.

Если же произвести замену проводки невозможно, можно решить проблему двумя способами:

на расстоянии 30 см от пола по всему периметру комнаты к стене прикрепить металлическую рейку. Возле каждой розетки в рейку вставить болт с плоской шляпкой таким образом, чтобы рейка плотно прилегала к стене. Из розетки выводят провод заземления, после чего он оголяется и наматывается на болт. В самом конце все нужно зафиксировать с помощью гайки;
из розеток, которые нуждаются в заземлении, выводится кабель внешним способом и тянется до плинтуса. В определенном месте производится соединение цепи проводов для заземления, после чего они подключаются к электрощитку.

Электрическая схема водонагревателя.

Прежде чем заземлить водонагревательное устройство, необходимо подготовить следующие инструменты и материалы:

стальная проволока;
железные штыри;
болты с шайбами и гайками;
перфоратор;
сверло;
молоток;
инверторный сварочный аппарат;
гаечные ключи;
заточный станок.

Как нельзя заземлять оборудование

Заземление водонагревателя предполагает, что нулевую шину проводят к электрощитку или его корпусу (если он металлический). Но это не может спасти ситуацию с токовым ударом, если отгорает нуль.

Запрещается использовать в качестве заземлителя следующие конструкции:

Батареи и трубы центрального отопления. Если в квартире будет неисправна проводка бойлера, удар током могут получить соседи, случайно прикоснувшиеся к элементу отопительной системы.
Арматурный каркас железобетонных изделий (плит перекрытия, стеновых панелей). При отгорании нуля выключается общий автомат, электричества нет во всех квартирах. Щиток находится под током, возникает опасность. В арматуре панелей появляются уравнительные токи, которые снижают прочность конструкций.
Трубы водопровода. При пробое фазы на корпус бойлера критический потенциал попадет на общий стояк ХВС или ГВС, что чревато токовым поражением соседей. Для пользователя, применившего такой способ, он может не сработать, т. к. в зданиях современного типа участки металлического водовода часто меняют пластиковыми, которые ток не проводят.
Действующие нефтепроводы, газопроводы и другие магистрали транспортировки пожароопасных веществ, находящиеся в земле.

Монтаж контура заземления

Для контура потребуются несколько стальных труб или уголков длиной 2–2,5 м. Их нужно заострить и вбить в землю на расстоянии 2–2,5 м друг от друга. Но сделать это не от уровня земли, а выкопать траншею глубиной 0,5 м. На дне ее электроды соединяются стальной полосой сваркой. Швы окрашивается, остальные детали не должны иметь покрытий.

Можно расположить три таких электрода в виде треугольника, можно выстроить их в ряд. Если грунт песчаный, то лучше выбрать расположение в линию и забить больше электродов.

От контура к стене здания выводится стальная полоса с приваренным болтом. К нему присоединяется проводник, идущий к шине РЕ. Находящиеся на открытом воздухе детали окрашиваются в черный цвет.

После монтажа и подключения к шине РЕ желательно вызвать специалистов и провести измерение сопротивления полученного контура. Его нормируют правила ПУЭ. Провести измерение своими руками не получится – нужен специальный прибор.

Способы заземления бойлера

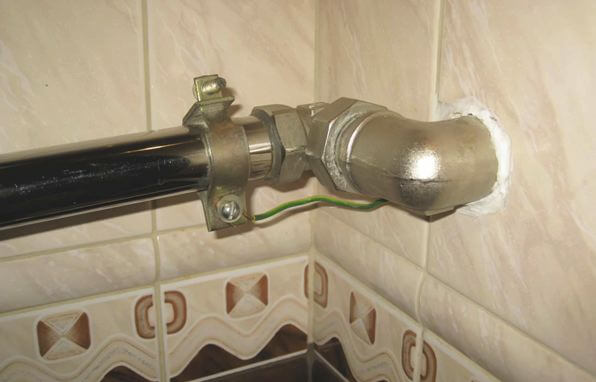

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим

К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается

, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное необходимо:

Произвести с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием , однако применять его в квартире — не комильфо.
Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая относительно «земли»)
Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя либо с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, мы рассказывали в отдельной статье. Про мы также говорили отдельно.

Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.

В качестве совета

– нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, мы рассказывали в отдельной статье.

В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!

Наверняка вы не знаете:

Как известно, каждый бытовой прибор повышенной электрической мощности требует заземления. Обычно это происходит путем подключения специального контакта к розетке и вилке. Но если это водонагреватель, то он вполне может иметь и специальную клемму. О том, как сделать заземление для водонагревателя своими руками в квартире и на даче, и будет рассказано в этой статье.

Нужно ли заземлять проточный водонагреватель?

Главная роль заземления (проводника, соединяющего электроводонагреватель с землей) заключается в том, чтобы обеспечить безопасность жителей, использующих электроприбор. Защитная функция призвана исключить поражение людей электрическим током при прикосновении к металлическим поверхностям, которые оказались под напряжением. Странно, что этот довольно широко известный факт часто игнорируется. Оголенных проводов боятся все, а незаземленные предметы считаются чуть ли не нормой. С точки зрения безопасности пользователей электроприбора, ответ на вопрос о том, надо ли заземлять водонагреватель, утвердительный.

Надо ли говорить, что если не заземлять водонагреватель, срок его эксплуатации может существенно снизиться. В большинстве случаев бак нагревателя производится из нержавеющей стали. Это отличный долговечный материал, который, однако, подвержен негативному воздействию блуждающих токов, образующихся в электронагревателе без подключения к земле. Токи проходят через тонкую нержавейку и оставляют в ней микропоры. Нужно ли объяснять, что если не заземлять водонагреватель, постепенно поры увеличатся и приведут к потере герметичности. Независимо от того, где бак стоит (в квартире или на даче) и как часто используется, срок его службы значительно сократится.

Таким образом, узнав, как правильно и безопасно заземлить водонагреватель, можно получить некий «громоотвод» для вредоносных микроразрядов блуждающих токов, образующихся в процессе работы данного оборудования.

УЗО в системе TN-C

Очень часто возникают вопросы о возможности подключения УЗО в системе заземления TN-C и его эффективности. Варианты данной системы могут быть трехфазными с четырьмя проводами или однофазными – двумя проводами. В первом случае провода состоят из трех фазных и одного нулевого, а во втором – из двух проводников фазы и нуля.

Большинство специалистов безоговорочно рекомендуют установку защитных устройств в таких системах, поскольку именно они срабатывают при токовых утечках, опасных для человека. Однако существует так называемая «оппозиция», по мнению которой установка УЗО в системе TN-C не только неэффективна, но и опасна. Это связано с тем, что защита срабатывает лишь при непосредственном касании токоведущих частей, а не заранее, с появлением тока утечки. Кроме того, в домах со старой проводкой такие устройства будут отключаться без видимых причин.

Большинство электриков и хозяев квартир выступают все-таки за установку УЗО. Оно в любом случае не будет бесполезным и в нужный момент сработает, спасая здоровье или даже саму жизнь. Защитное устройство существенно повышает электробезопасность и делает жизнь проживающих людей более спокойной.

Способы заземления бойлера

К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.

В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.

Наверняка вы не знаете:

Как сделать заземление в квартире своими руками
Для чего нужна система уравнивания потенциалов в ванной комнате
Как выбрать УЗО для квартиры

Опубликовано: 18.04.2017 Обновлено: 06.09.2019

Основные способы подключения

Заказывая бойлер для домашнего или коммерческого использования, важно понимать, что, в зависимости от конструктивных особенностей этого изделия, существует два метода подключения его к электросети

Выбранный вами бойлер может быть укомплектован привычной евро-вилкой, тогда, чтобы правильно его подключить, вам придется установить в непосредственной близости от водонагревателя розетку соответствующего типа

Обратите внимание, что такую розетку нужно оснастить своим собственным автоматом на 16 ампер

Возможен и другой вариант: у купленного вами бойлера отсутствуют и вилка, и шнур. В таком случае его придется напрямую подключать к электрощитку посредством автомата. Выключить бак при таком подключении вы сможете, только используя автоматическое реле. Рекомендуется установить выключатель поближе к баку, позаботившись о влагозащитном корпусе для него. Это позволит вам оперативно обесточить бойлер в случае возникновения любой непредвиденной ситуации.

Как сделать заземление

Правильно все организовать можно с помощью наших рекомендаций. Осмотрите водонагреватель и найдите клеммы для заземления. Все современные приборы ими оснащены.

Приобретите розетку с тремя отверстиями и влагостойким корпусом, особенно при установке в ванной комнате.

Монтируйте розетку на расстоянии 50-80 см от пола и водонагревателя.
Нужно провести трехжильный кабель из меди от щитка к розетке. При желании можно встроить проводку в стену, проштробив канал.
Отключите электричество и выполните подключение проводов к розетке. Правильно распределить жилы поможет их расцветка. Смотрите картинку ниже:
фото 4
Подсоедините кабель земли к шине на щитке.

Что делать в частном доме

В частном секторе или на даче организовать заземление нужно самостоятельно. Вам понадобятся навыки использования сварочного аппарата. Также три металлических штыря (уголка, трубы) высотой 1,5 метра и диаметром 15 мм.

Выберите участок на расстоянии 1,5 метра от дома. В дальнейшем здесь никто не должен ходить.

На выбранном месте выкапывается траншея в форме треугольника. Каждая его сторона не должна превышать три метра. Также прокапывается траншея от угла дома.
В углах разместите по одному штырю.
К верхней части приварите болты М8 или М10.
Вбейте штыри в землю так, чтобы осталась только верхушка размером 5 см.
Выберите место на стене дома. Лучше выбирать точку на расстоянии двух метров от щитка и 10 см от пола.
Проделайте отверстие перфоратором.
Возьмите проволоку из стали (6 мм) и подсоедините к клемме нагревателя.
Проведите проволоку по стене к отверстию, а затем к штырю на улице.
Наденьте на болт шайбу и накрутите виток проволоки. Закрепите сверху другой шайбой. Так проделайте с каждым штырем, после чего закольцуйте.
Засыпьте траншею грунтом, уплотните поверхность.
Теперь замеряйте сопротивление контура. В норме должно быть менее 4 Ом.

Осталось подключить водонагреватель, залить воду и запустить тестовую работу.

Как вы поняли, провести заземление можно как в хрущевку, так и в частный сектор. Это важная часть работы электрического прибора. Смотрите вижео, чтобы сделать это было еще проще:

Большинство современных квартир имеет много различной мощной техники, которая одновременно подключена к электрической сети. Одним из таких бытовых устройств является водонагреватель, он считается опасным с точки зрения электротехнической безопасности жилого дома. Среди владельцев квартир мало кто озадачивается заземлением мощных приборов, что считается необходимой мерой для безопасности человека.

В первую очередь нужно дать точное определение такому термину. Заземление – специальное электрическое соединение точки в сети, электротехнического оборудования или приборов с заземляющей конструкцией, которая размещается под землей. Обычно заземляющие электроды закапываются на небольшую глубину, в зависимости от значения сопротивления грунта.

Следуя готовым схемам установки защитного заземляющего контура и электродов, сделать монтаж своими руками не составит особой сложности. Рабочее заземление нужно устанавливать для того, чтобы все бытовые приборы или электротехническое оборудование функционировали правильно и стабильно

Это очень важно для работы заводов, предприятий и других зданий с похожим назначением. По этой причине для них больше подходит такой тип заземления. Для этого делают соединение разрядников, нейтралей, трансформаторов в землей

Для этого делают соединение разрядников, нейтралей, трансформаторов в землей.

К рабочему типу заземления может быть подключен молниеотвод для приема мощного заряда молнии. По защитному контуру такой заряд будет перенаправлен в землю. Подключение защитного заземления обычно необходимо для частных домов или квартир в многоэтажных зданиях. Этот метод позволяет обеспечить человеку защиту от удара блуждающего тока по электрической сети. Так как при рабочей линии и подключенных приборах в местах со слабым сопротивлением может возникать искрение, то в данном случае избыточный ток будет уходить по заземляющему контуру в землю.
