Раскрываем секрет устройства кухонного смесителя

Как заменить картридж в смесителе на кухне своими руками

Итак, вы решили не обращаться к профессионалам, а собственными силами заменить картридж для кухонного смесителя. Для такого мини-ремонта не потребуется полный комплект сантехника.

Нужно всего несколько инструментов, которые имеются почти в каждом доме:

• обычные плоскогубцы;
• плоская отвертка;
• разводной ключ;
• что-нибудь для очистки накипи со смесителя — например, WD-40.

Для вашего удобства приводим пошаговый план действий:

1. Для начала следует снять декоративную заглушку. Это небольшая кнопочка чуть ниже рычага. Чаще всего она служит для того, чтобы показывать, с какой стороны находится горячая и холодная вода. Для снятия заглушки возьмите приготовленную плоскую отвертку и открутите ее.
2. На месте заглушки вы увидите винт. Именно благодаря ему рычаг закреплен на смесителе. Открутите его при помощи отвертки.

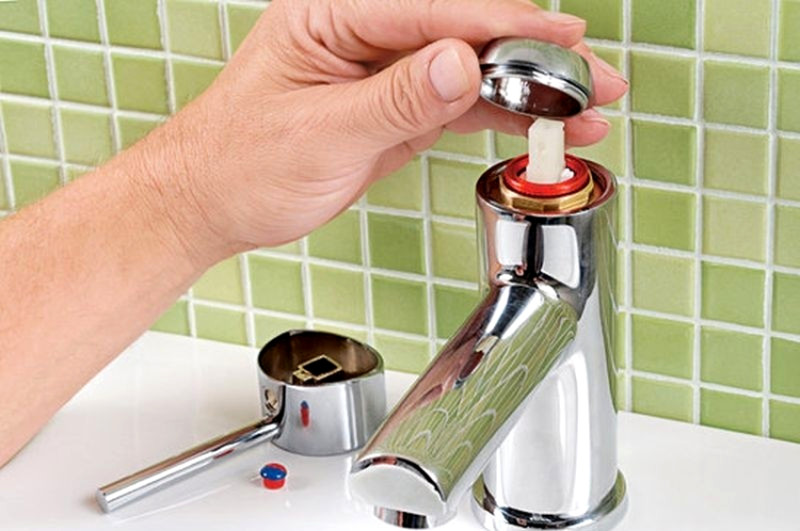

3. Теперь можете руками снять ручку крана и кольцо кожуха.
4. Осталась только прижимная гайка. Именно для нее вам понадобится разводной ключ. Открутив гайку, вы сможете вытащить неисправный картридж.
5. Теперь самое время очистить детали смесителя от накипи. Особенно сильно от нее страдают прижимная гайка и резьба крепежного винта.
6. Далее меняете сломанный картридж на новый. Снизу у него имеются отверстия, которые и вставляются в подходящие выступы крана.
7. Заново соберите смеситель: закрутите гайку, наденьте кожух и ручку крана, зафиксируйте ее при помощи винта и отвертки, верните на место заглушку.
8. Откройте стояк водоснабжения и снова наслаждайтесь исправной работой вашего кухонного крана!

Особенности замены на разных смесителях

Процесс замены на разных смесителях идентичен, однако у вас могут возникнуть трудности с покупкой нового картриджа. В некоторых устройствах (особенно это касается дизайнерских моделей) используют оригинальные картриджи. Поэтому целесообразно перед покупкой нового взять с собой неисправный.

Отличной идеей будет приобрести запасной картридж еще на момент покупки крана — они дешево стоят (около 30 рублей), и в случае поломки вам не придется снова идти в магазин за новой деталью.

Смесители с картриджами: разновидности и принцип работы

Практичные, удобные и долговечные шарнирные смесители пользуются большим спросом у населения. Их конструкция достаточно проста.

Шаровой картридж

В основе устройства лежит шар, который имеет одно входное и два выходных отверстия. Располагается он между двух посадочных мест, изготовленных из фторированной прочной резины с отверстиями для пропуска холодной и горячей воды. В трубопроводе вода давит на шар, который надежно контактирует с резиновыми «седлами».

Вращается этот шар за счет перемещения рычага смесителя и может занимать любое положение, в котором его отверстия с входными патрубками совпадают частично, полностью или совсем не совпадают.

Напор воды из крана и ее температура зависит от взаимного положения входных патрубков и отверстий в шаре.

Седла и шар практически всегда размещаются в картридже, но встречаются модели, в которых седла крепятся к корпусу смесительного крана. Существенным недостатком такой конструкции является то, что если смесителем долго не пользоваться, то из-за образующегося между вкладкой и шариком известкового налета он может выйти из строя.

Дисковый картридж с металлокерамическими пластинами

Это абсолютно надежное устройство, способное прослужить до десяти лет.

Однорычажные смесители.

В таком устройстве вода, попадая в картридж, смешивается там и затем поступает в излив. Температура и напор воды регулируется положением керамических дисков. Движением рычага верхний диск, смещаясь, занимает по отношению к нижнему определенное положение. Вода перекрывается в случае плотного соединения выступов верхнего диска с отверстиями нижнего. Чем плотнее прилегание, тем слабее напор. Температура воды зависит от степени перекрытия верхним диском доступа к холодной или горячей воде.

Двухвентильные смесители.

В таких устройствах используются два картриджа: один для холодной воды, а другой для горячей. Оба картриджа снабжены керамическими пластинами, расположенными в металлической гильзе. Отверстия, через которые поступает вода, открываются или закрываются за счет смещения картриджей относительно друг друга.

Потребители отдают предпочтение именно этим устройствам. Их металлические детали заменены на керамические, поэтому смесители с дисковыми картриджами удобны в использовании и долговечны.

https://youtube.com/watch?v=b8BB_XuWQV8

Как подобрать картриджный сменный тип устройства – советы и параметры выбора

Выбор сердцевины смесителя – важный момент, на который стоит обратить внимание. Если купить недорогой кран со встроенным кран-буксом с резиновой прокладкой, то долго данное изделие не прослужит

При выборе сменного картриджа, смотрите на:

Материал. Оптимальный и универсальный вариант – керамика, которая и воду не пропустит, и утечку горячей воды с большим напором не даст.
Конструкция. Как уже говорилось, разборные детали лучше, поскольку могут меняться. Шаровой желательно заменить на дисковый, который в уходе проще и эксплуатация дольше.
Размер

Подобрать правильный подходящий размер крайне важно, поскольку если установить большой картридж, лопнет шланг или износится резьба. Если маленький – будет утечка воды, кран сломается и потечет.

Правила выбора запчастей

• Аэратор нужен, в том числе, для того, чтобы струя воды обогащалась воздухом и была более приятной на ощупь. Аэраторы изготавливают из пластика и металла. Считается, что пластиковые аэраторы более долговечны и лучше справляются с задачей смешивания воды и воздуха. Металлические же детали специалисты признают менее надежными. Кроме того, выбирая аэратор нужно учитывать его диаметр и тип резьбы – эти параметры должны совпадать с изливом.
• Излив смесителя редко подвергается замене, так как обычно целесообразнее приобрести новый смеситель. Если же все-таки решили ограничиться заменой только этой детали, то при покупке ориентируетесь на качество материалов, из которых она изготовлена. Очевидно, что тем выше качество изделия, тем дольше оно прослужит. Выбирая излив смесителя, можно столкнуться с многообразием моделей, которые отличаются, главным образом, по длине. Длинный излив занимает больше места, однако позволяет без проблем вымыть в раковине посуду или помыть голову. Короткий смеситель более компактен, но его лучше использовать лишь для умывания и мытья рук.
• Вентили смесителя редко выходят из строя и, соответственно, в замене не нуждаются. Гораздо чаще неполадки в работе крана кроются в поломке одной из кран-букс. Данные запчасти производят из керамики и из металла. Керамические кран-буксы – это более современный вариант. Они позволяют экономить усилия, работают более плавно, но, в случае поломки, такую деталь будет невозможно отремонтировать и придется приобретать новую. Если в вашем доме жесткая водопроводная вода или вы замечали примеси песка, то вам следует отказаться от покупки керамических кран-букс, так как они довольно чувствительны и при плохом качестве воды быстро выходят из строя.
• Кран-буксы из металла оснащены резиновыми манжетами, которые подлежат замене в случае износа. Чтобы открывать-закрывать кран вам потребуется приложить немного больше усилий. Резиновые прокладки, которые являются расходным материалом, стоят совсем недорого. Поменять их можно за считанные минуты. Несмотря на периодическую необходимость мелкого ремонта, металлические кран-буксы считаются более надежными.

Картридж – это важный элемент любого смесителя

Картридж для смесителя представлен пластмассовым цилиндром небольшого размера, в верхней части которого расположен шток, а в нижней – три отверстия. Через них поступает холодная и горячая вода. Картридж предназначен для осуществления регулировки напора и температуры воды.

Легкость открывания и закрывания крана зависит от того, насколько точно зашлифованы и подогнаны пластины картриджа

Внутри механизма находится специальная пластина, которая при повороте обеспечивает смешивание холодного и горячего потоков воды. В случае смещения данного диска происходит изменение напора. В некоторых моделях картриджей вместо пластин может быть установлен небольшой валик. Когда элемент перекатывается, он может закрыть отверстие с холодной или горячей водой. Шток является продолжением ручки крана.

Запорный механизм может быть сменным или цельным со смесителем. Цена картриджа для смесителя сменного типа является более высокой. Однако в случае сбоя в работе системы, что обычно происходит из-за выхода из строя внутренней части, можно выполнить замену картриджа смесителя, восстановив работоспособность всей системы водоснабжения.

Любой картридж состоит из пластикового корпуса, втулки со штоком, верхнего и нижнего керамических дисков, шайбы под верхнюю пластину, отверстий, которые дополнены резиновыми уплотнителями, обеспечивающими плотное прилегание деталей между собой.

На отверстиях внутренней запчасти для смесителя в ванную может быть установлена металлическая сетка, препятствующая засорению картриджа мелкими абразивными частицами, которые могут находиться в воде. Если смеситель предназначен для душа, в его состав входит переключатель, с помощью которого осуществляется перенаправление потока воды на душ или кран.

Шток картриджа является продолжением ручки крана

Быстрее всего из строя выходят керамические пластины, что происходит по причине наличия в воде мелких примесей песка. Период эксплуатации картриджа определяется плотностью прилегания этих дисков. Удобство при открывании и закрывании крана зависит от того, насколько точно подогнаны и зашлифованы пластины.

Косметический ремонт или полная замена картриджа в смесителе

Среднестатистический период эксплуатации картриджа в кране составляет 4-7 лет. О том, что внутренний запорный механизм нуждается в замене, будет свидетельствовать отсутствие плавного движения рычага, затрудненная регулировка интенсивности истечения воды, плохое смешивание холодного и горячего потоков и наличие протечек в устройстве в закрытом положении.

Последний признак может указывать на то, что износилась уплотнительная прокладка. Для устранения неисправности ее достаточно будет заменить. Если утечка из устройства после этого наблюдается вновь, такое положение дел свидетельствует о необходимости замены самого смесителя. Картридж или само сантехническое устройство нуждается в замене, если обнаружены существенные повреждения корпуса механизма.

Некорректная работа смесителя не всегда является поводом для полной замены картриджа

Если присутствует скрип или гул при эксплуатации смесителя после замены картриджа в кране, это говорит о том, что запорное устройство подобрано не по размеру. Из-за того, что диаметр истечения крана меньше, чем его выходное отверстие, или шток является слишком длинным, рычаг не будет нормально вращаться вокруг оси. Исправить ситуацию можно исключительно путем замены картриджа.

Некорректная работа запорного механизма не всегда является поводом для полной замены устройства. Если наблюдается износ декоративных колец или засорение рабочих поверхностей, достаточно выполнить косметический ремонт картриджа смесителя.

Снизить силу трения и продлить срок эксплуатации картриджа можно посредством смазывания пластин специальным масляным составом или герметичной смесью. В случае засорения рабочих поверхностей дисков сор убирают с помощью обычной зубной щетки или ватки, смоченной уксусом. Если наблюдается некорректная работа термостатического картриджа, необходимо сбросить настройки и заново отрегулировать его работу. Сбой может произойти в результате частого использования устройства и прохождения через него воды плохого качества.

Если картридж подобран не по размеру, при эксплуатации смесителя будет присутствовать скрип или гул

Как поменять картридж в смесителе: последовательность выполнения работ

Перед тем как заменить картридж в смесителе, следует подготовить такие инструменты и материалы, как новый запорный механизм, плоская отвертка, разводной ключ, пассатижи, плотная резина.

На первом этапе перекрывается подача холодной и горячей воды, что предупредит затопление. Под поворотным рычагом расположена декоративная заглушка, которая просто вставлена в отверстие. Для ее демонтажа понадобится отвертка, с помощью которой необходимо вытащить элемент.

Под заглушкой расположен винт, держащий рычаг керамического запорного устройства. Его следует выкрутить, после чего аккуратно снимается крышка. Под рычагом находится прижимная декоративная гайка, которая легко выкручивается руками. Инструмент использовать не стоит, чтобы исключить повреждение наружной поверхности и резьбы. Под гайкой располагаются декоративное кольцо и обычная гайка, которая вывинчивается с помощью разводного ключа.

Рычаг и его элементы могут прикипеть к корпусу смесителя, что усложняет его демонтаж. Это последствие окисления элемента или возникновения ржавчины. Для решения такой проблемы можно место соединения полить горячей водой. В этом случае помогут также кислородосодержащие составы или уксус. Резьбовое соединение можно нагреть строительным феном.

На первом этапе с помощью отвертки демонтируется декоративная заглушка, которая просто вставлена в отверстие

Выкрутить рычаг можно с помощью ключа. Чтобы не повредить корпус изделия, на него предварительно следует надеть тканый материал. Иногда наносят удар молотком по крану в определенной точке.

Теперь можно вынуть сам картридж и осмотреть его. Для этого выполняют легкие покачивающиеся воздействия на элемент по направлению вверх и в сторону. В случае обнаружения трещин, сколов или других видимых повреждений его следует заменить на новое устройство.

Перед тем как заменить картридж в кране на новый механизм, внутреннюю область смесителя требуется очистить от загрязнений. В посадочное место устанавливают новый картридж, вставляя выступы устройства в пазы корпуса смесителя. О правильности установки элемента будет свидетельствовать характерный щелчок, для достижения которого понадобится приложить некоторое усилие. Затем необходимо прикрутить фиксирующую гайку и кольцо. Завершающим этапом является монтаж рычага с последующей его фиксацией с помощью винта. Далее отверстие следует закрыть декоративной заглушкой.

Прижимная декоративная гайка, которая находится под рычагом, легко выкручивается руками

Классификация картриджей по конструкции внутреннего запорного элемента

В зависимости от внутреннего устройства различают такие виды картриджей для смесителей, как шаровые и дисковые. Первый вариант изделия представлен полым металлическим шаром, оснащенным сообщающимися отверстиями. Работа такого запорного механизма заключается в следующем. В момент передвижения рычага шарик перекрывает отверстия от подводящих каналов холодной и горячей воды, благодаря чему происходит смешивание потоков.

В это время задается интенсивность истечения и температурный режим. Чем больше площадь совмещения, тем сильнее напор воды. Изменение температуры осуществляется при наклоне или повороте патрубков.

Неисправности в работе шарового изделия связаны с накоплением отложений в его полости. Это негативно отражается на плавной работе устройства, снижая период его эксплуатации.

Картриджи для смесителей бывают двух видов: шаровые и дисковые

У дисковых картриджей запорный механизм представлен специальным керамическим диском, который может поворачиваться при воздействии на рычаг, открывая или перекрывая каналы потоков воды, и перемещаться, регулируя напор. Такой вариант изделия устанавливается как в однорычажных, так и в двухвентильных смесителях.

Пластиковый корпус дискового картриджа может быть разборным или неразборным. В первом случае конструкция состоит из двух частей, соединенных между собой с помощью резинового уплотнителя. Фиксация элементов происходит благодаря пластиковым заклепкам. Вставки располагаются в отверстиях нижней части.

В зависимости от материала изготовления внутренней запорной части различают керамические и металлические запорные механизмы. Керамический картридж для смесителя представляет собой простую конструкцию, у которой основными элементами выступают две или три пластины. Такие керамические диски плотно прилегают друг к другу, обеспечивая, благодаря наличию трех отверстий, регулировку интенсивности истечения потока воды и его температуры. Данные картриджи являются более долговечными, характеризуются бесшумной работой, возможностью плавно регулировать напор воды.

Как устроен прибор

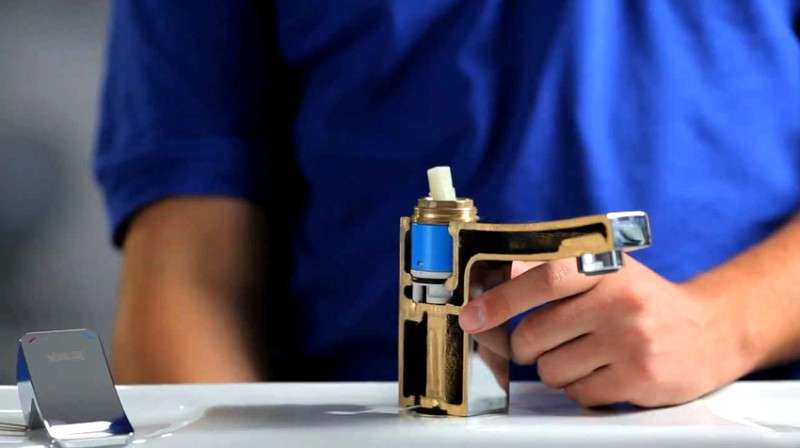

Прибор представляет собой две главные части в виде корпуса из металла, также картриджа. Корпус монолитной конструкции. Картридж имеет запирающее устройство двух типов: шарик либо два диска. Данные элементы регулируют поток воды, ее температуру.

Внимание! Смеситель имеет минимум деталей. Периодической замене подлежит картридж, другие элементы конструкции постоянные, при необходимости их также можно заменить

Дисковый смеситель

Прибор работает при помощи специальной колбы – картриджа, выполняющей роль запорного, регулировочного механизма. Картридж располагается внутри смесителя. Механизм из керамики считается качественным, в дешевых приборах его изготавливают из пластика.

Внимание! Два диска в картридже выступают затвором в дисковом смесителе, они оснащены отверстиями для выхода воды. При совмещении дисков поток жидкости прекращается

Картриджным смесителем легко управлять, температура и напор жидкости регулируют с помощью простого движения.

Смеситель с картриджем содержит такие элементы, как:

• -излив, по – другому гусак,
• -переключатель с винтом для фиксации,
• -стопорная гайка,
• -картридж (на фото справа),
• -корпус под картриджное устройство,
• -элементы, чтобы придать конструкции герметичность: прокладки, гайки со шпильками.

Диски изготавливают из керамического материала либо из стали. Верхний диск имеет выступы под отверстия для нижнего. Если полностью совместить диски, образуется герметичная стыковка двух деталей. При неполном совмещении из гусака течет вода. Сильная струя образуется при полном не совмещении дисков. Чтобы смеситель работал исправно, пластины должны плотно прилегать друг к другу. Грязная вода с твердыми взвесями быстро портят механизм затвора. В некоторых случаях на заводе устанавливается очистной фильтр для грубых частиц, который располагается перед входом в смеситель.

Внимание! Чтобы продлевать срок службы смесителя, стоит на трубопровод с водой самим устанавливать фильтр

Особенности шарового смесителя

Управление механизмом отличается еще большим удобством, все элементы конструкции гладкие, подходят по форме друг другу, рычаг перемещается плавно. Шарик располагают в специальном гильзовом картридже, который можно достать при ремонте либо замене. Шаровой тип смесителя требует очистки воды от примесей. Если частички грязи попадают в щели между шаровым элементом и седлами, которые его держат, образуются протечки. Предотвратить неполадки можно, установив фильтры для очистки.

Когда необходим разбор

Разбирают смесители для профилактического обслуживания и ремонта. Время, которое проходит до поломки прибора, зависит от нескольких обстоятельств:

• вида и качества материала, из которого кран изготовлен;
• степени очистки воды;
• с какой интенсивностью используется.

Наиболее часто причина неисправности кроется в резиновых прокладках. Чем интенсивнее пользуются водораспределительной арматурой, тем быстрее они изнашиваются, появляется течь.

При некоторых поломках изделие не восстанавливается, требуется монтаж нового.

Замена узлов или деталей после разборки возможна в таких случаях:

• появилась протечка картриджа;
• недостаточный напор из шарового смесителя, открытого полностью;
• вода одновременно течет из гусака и душевой лейки;
• сломался кнопочный переключатель душевого отвода.

Минимальная разборка требуется при засорении фильтра, которое появляется от плохо очищенной воды.

Если сломался смеситель душа в ванной.

Поломка переключателя душа.

Еще одно частое явление – поломка переключателя, который регулирует душ – излив. Если этот переключатель пробочный, ремонт будет простой и займёт совсем немного времени. Довольно часто, проблема заключается в том, что при пользовании душем из обычного крана также подтекает вода. То есть переключатель ненадежно закрыт. Подобная задача решается легко – нужно просто хорошо проверить, в каком состоянии находятся уплотнительные кольца и прокладки.

Вода подтекает из крана при выключенном состоянии.

Неисправность заключена в конической пробке гнезда. Возможно ее поверхность отделана некачественно. При этом надо убедиться, что явных повреждений этой конструкции не имеется.Чтобы убедиться в исправном состоянии уплотнителей, стоит демонтировать смеситель. При стертости прокладки и уплотнителя, их нужно просто заменить на новые. Помимо этого, необходимо проверить, насколько точно они установлены. Делается это так:

• Отворачивается накидная гайка
• Снимается рукоятка
• Вытаскивается пробка
• После тщательной просушки вдоль неё мелом наносят полосы
• Затем она ставится на место и крутится пробка в обе стороны поочередно.
  После ее извлечения станет видно по следам мела, равномерно они стерты или нет. Если места потертостей ровные, то проблем нет, а если неровные, то существуют задиры. Чтобы от них избавиться, стоит притереть эту пробку. Для этого может использоваться наждачная бумага и абразивная паста. В наждачную бумагу нужно завернуть саму пробку, затем ввести ее на место – это позволит притереть гнездо. Далее следует воспользоваться пастой и повторить процедуру заново.

Ремонт гибкого шланга душа.

Другой распространенной проблемой становится неисправность гибкого шланга. Он может перетереться в том месте, где происходит соединение его к корпусу смесителя. Чаще всего его целостность нарушается на выходе рядом с накидной гайкой. Эта проблема легко решается при помощи нового шланга. Так же можно попробовать его отремонтировать.
В ином случае требуется снять оплётку со шланга, для того чтобы выявить неисправное место. Для этого нужно:

• Снять откидную гайку
• Открутить проволоку
• Поддеть ниппель и аккуратно вынуть шланг.

Если сломался кнопочный переключатель смесителя душа.

Еще неисправными могут оказаться кнопочные переключатели в смесителе, что приводит к таким последствиям, как течь воды по толкателю. Причинами этого явления становятся ослабление втулки в сальнике или набивка его просто стала непригодна к использованию. Решение здесь одно – замена сальника.
Перед началом работ следует перекрыть вентили поступления воды. Для произведения замены потребуется гаечный ключ, при помощи которого можно отвернуть гайку, вытащить оттуда узел и сменить набивку. Не стоит забывать о том, что нарезку стержня надо избавить от частиц этой набивки.

Ремонт оплетки душа

В некоторых случаях главная причина неисправности — перетертая хромированная оплетка, которая находится вокруг шланга. Это заметно, когда из-под гайки торчат витки этой оплетки. Для исправления этого недостатка стоит снять гайку и выровнять конец спирали. Это делается плоскогубцами. Затем нужно просто собрать смеситель. Если при этом возникнут трудности с закручиванием гайки, следует немного сточить металл. Для этого потребуется только напильник.

Замена гибкого шланга

Если нужно заменить гибкий шланг на смесителе полностью, стоит для начала проверить новый шланг на наличие с обоих концов резиновых прокладок. Старый шланг можно с легкостью снять с крана, затем отсоединить лейку душа. Надо внимательно проверить целостность резиновой прокладки, которая осталась в том месте, где лейка прикрепляется к шлангу. Эта операция займет всего несколько минут, и применение инструментов почти не потребуется.
Для того чтобы смеситель служил хорошо и без проблем, необходимо помнить правила ухода за ним. Ни в коем случае не стоит чистить его при помощи металлических предметов, а также при уходе не пользоваться препаратами, содержащими кислород. То есть нужна всего лишь мягкая губка и средство для дезинфекции.

Обязательно проверьте правильно ли у Вас смонтированы горячая и холодная вода.
