Как правильно установить бойлер своими руками

Содержание статьи:

Установка проточного водонагревателя
Установка проточного водонагревателя своими руками
Схемы подключения
Подготовка
Установка водонагревателя своими руками
Что не рекомендуется делать
Выбор места установки
Временное подключение
На какой высоте вешать водонагреватель
Выбор устройства
Виды автономных водонагревательных котлов
Выбор места установки
Монтаж накопительного бойлера
Как правильно подключить бойлер
Подключение накопительного водонагревателя к водопроводу – схема

Установка проточного водонагревателя

Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.

Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.

Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.

Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.

Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.

ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду

Смотрите это видео на YouTube

Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.

Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.

Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.

Проточный водонагреватель: подключение и использование

Смотрите это видео на YouTube

Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.

Смотрите это видео на YouTube

Подключение проточного водонагревателя к электросети

Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.

Имеют место несколько обстоятельств, на которые следует обращать внимание:

выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
подбор автоматического выключателя для сети питания водонагревателя;
подбор розетки, если она используется.
заземление.

При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.

Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.

Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:

для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
для более мощных агрегатов следует использовать прибор до 25 А.

Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.

Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.

Смотрите это видео на YouTube

Установка проточного водонагревателя своими руками

Принцип действия водонагревателя очень прост: шланг, подающий воду на душ, присоединяется к прибору. Таким образом холодная вода через этот шланг подается на водонагреватель, в нем нагревается и через второй шланг уже подается горячая вода.

Проточные приборы не нуждаются во врезке в трубопровод, как этого требуют накопительные. Такие устройства можно подключить к обычному душу. Прибор комплектуется отдельной лейкой, но есть и оборудованные отдельным выводом на кран.

Устройство крепится к стене с помощью обычных саморезов (малый вес). Использование уровня необязательно.

Как вариант можно установить проточную модель таким образом, чтобы горячая вода поступала со всех кранов. Тогда придется врезаться в трубопровод. Монтаж будет аналогичен накопительному типу водонагревателей. Но не забывайте, что одновременно все краны такой прибор не обеспечит горячей водой.

Схемы подключения

В пункте 6.37 СНиП 2.04.08 запрещена установка газовых приборов в санузлах по следующим причинам:

объем комнаты меньше 15 м³ (6 м² при стандартной высоте потолков);
отсутствует дымоход по СНиП 2.04.05, а в вытяжку вентиляции колонку подключать запрещено;
в помещении отсутствует окно с открывающейся фрамугой.

С учетом вышесказанного в квартирах следует эксплуатировать водонагреватели электрического типа. Во время планового обслуживания котельной при отсутствии ГВС жильцы будут обеспечены горячей водой из бойлера или проточного нагревателя.

Чтобы установить бойлер в ванной без нарушений СП, ПУЭ, необходимо выполнить последовательность действий:

обвязка водяной системы водонагревателя;
подключение к электросети 220 В.

Обвязка производится по схеме:

врезка в линии ХВС, ГВС после кранов стояков;
на входе в бойлер монтируется предохранительный клапан с дренажной линией;
после него устанавливается сливной кран/вентиль.

При подключении электрической части необходим монтаж заземления, УЗО или диффавтомата по требованию производителя водонагревателя в его паспорте.

Таким образом, от накопительного настенного бойлера или проточного водонагревателя отходят два гибких шланга в металлической оплетке, трубка дренажа, которую необходимо подключить к канализационной системе.

Для питания поблизости должна быть розетка 220 В с заземлением, дифференциальный автомат или устройство УЗО. На входе ХВС стоят две единицы запорной арматуры, на выходе ГВС – один кран. То есть, для скрытого монтажа потребуется дополнительное место, а сам прибор не получится удалить далеко от водопровода и канализации.

Подробно про электропроводку и монтаж электрооборудования в ванной написано в этой статье.

Подготовка

Если ранее бойлер у вас не был установлен, то первым делом определитесь с его будущим местоположением, затем подберите инструмент и материалы.

Выбор места

При поиске руководствуйтесь следующими рекомендациями:

Стена должна быть крепкой, лучше несущей, чтобы выдержать большой вес бака (к весу устройства прибавьте еще вес воды).
Важен свободный доступ к коммуникациям и к прибору, так как в дальнейшем придется обслуживать водонагреватель.
Не подключайте бойлер к плохой проводке. Обычно мощность моделей составляет от 3 кВт.
Не подключайте бак к гнилым и ржавым трубам.
Выбирайте место поближе к трубопроводу, чтобы не пришлось врезаться к системе из соседней комнаты.
Приемлемым выбором для установки выступает ванная или кухня, реже туалет или прихожая.

На самом деле все не так сложно. Обычная качественная проводка с легкостью выдержит электронагреватель средней мощности. Требований или ограничений по установке данного прибора не существует.

Мы все же рекомендуем проводить отдельную линию от счетчика к баку, чтобы разгрузить основную проводку.

Инструменты

Инструменты и материалы необходимый для установки бойлера.

Если вы все делаете с нуля, то придется попотеть. Для начала врезаться в трубопровод с холодной водой, сделать разводку для горячей воды, а лишь потом приступать к подключению бойлера косвенного нагрева. Также вам потребуются специнструменты и материалы:

металлопластиковые трубы;
пакля;
паста;
герметичная лента;
гибкие шланги для соединения бойлера и водопровода;
тройники;
шаровые краны;
обратный клапан;
перфоратор (дрель рекомендуется только любителям мазохизма, так как придется сверлить довольно глубокие отверстия в крепкой бетонной стене);
рулетка;
уровень;
отвертка;
газовый или разводной ключ;
набор обычных ключей.

Установка водонагревателя своими руками

Для того, чтобы правильно выполнить работы, следует понимать основной принцип работы устройства, также разбираться в работе сантехнических приборов.

Во время подключения следует строго придерживаться схемы установки, чтобы прибор работал исправно и долго.

Подготовительный этап перед установкой.

1.выбор места для установки прибора.

2.к прибору должен быть обеспечен свободный подход во время монтажных работ и после.

3.прочность стены должна соответствовать весу устройства.

4.проверить качество проводки в доме.

Важно! Состояние проводки должно быть на должном уровне, чтобы обеспечить безопасную работу бойлера. 5.необходимо проверить качество трубопровода, стояка, если надо, то следует произвести замену деталей

5.необходимо проверить качество трубопровода, стояка, если надо, то следует произвести замену деталей.

6.при себе иметь схему, где указана разводка контуров для душа и крана.

Устройство состоит из деталей:

1.корпуса.

2.провода для подключения к электропитанию.

3.труба для вывода жидкости.

4.клапан, регулирующий давление.

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

включать установленный агрегат, не наполненный водой;
подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
заниматься установкой, если вы не знаете, как установить бойлер своими руками;
применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
устанавливая агрегат, игнорировать монтаж предохранительного клапана;
не соблюдать правила установки и безопасности.

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.

Выбор места установки

Проще всего установить бойлер возле разветвления системы водоснабжения на участке между стояком и сантехническим прибором. Водонагреватель можно оставить на кухне, в ванной, в туалете. Реже аппарат устанавливается в коридорах.

Ванная комната

Раздельные санузлы имеют большую проходную способность, позволяя нескольким жильцам проводить гигиенические процедуры одновременно.

При монтаже водонагревателя в ванной учитывают такие моменты:

Помещение чаще всего имеет минимальную площадь (не более 4 м²).
Из-за отсутствия свободного места накопительные водонагреватели устанавливать неудобно.
Отсутствуют стояки канализации, ХВС и ГВС, что не позволяет сделать короб.
Для ванны и раковины используют один поворотный смеситель или два отдельных крана.
Одна стена занята ванной, другая — полотенцесушителем.

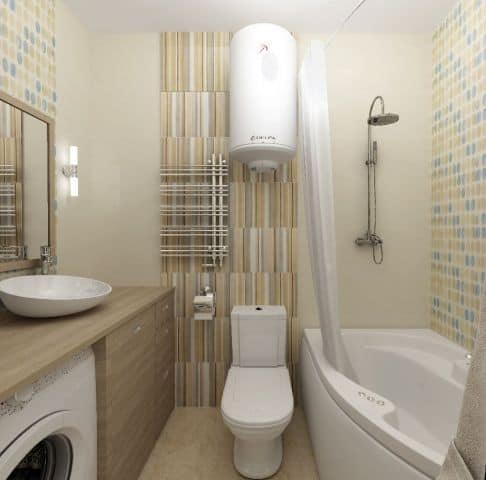

Совмещенный санузел

Совмещенный санузел.

Совмещенный санузел присутствует в квартирах-«хрущевках». Скрытый монтаж бойлера осуществляется при ремонте вторичного жилья.

Накопитель можно установить, применяя несколько способов:

в нише за унитазом;
в коробе для труб водоснабжения;
под умывальником в тумбе;
в шкафу над стиральной машиной или унитазом;
на антресоли над дверью.

При использовании последних двух способов подключение устройства к трубопроводу вызывает затруднения. Нарушение герметичности соединений приводит к порче мебели или бытовой техники.

Туалет

Туалет — самая маленькая комната в квартире, в частном доме под это помещение отводится большая площадь. Здесь расположены сантехническая арматура, приборы учета, стояки водоснабжения. Проект включает нишу, расположенную за унитазом, или короб для маскировки труб. С помощью этих конструкций скрывают водонагреватель.

Временное подключение

Описанный выше способ подходит для постоянного использования. Однако когда воду в квартире отключают раз в году на 10 дней — этот вариант не оправдан. Поэтому можно применить другой способ как установить проточный водонагреватель в ванне, и сделать его съемным.

Плюсы такого подхода очевидны — когда прибор не нужен, он просто снимается и не занимает лишнего места. Тем более, все устройства оснащаются краном и душем.

Инструкция по установке:

вначале нужно определиться с местом установки. Самый подходящий вариант, это прицепить его непосредственно над ванной. Таким образом, получится и помыться и воды горячей набрать;
разводку коммуникаций можно сделать под ванной и закрыть ее фальш панелью. Для работы устройства потребуется вывести электрическую розетку и обеспечить подсоединение к водопроводу;
розетку нужно подключать через автомат — его мощность должна соответствовать мощности нагревателя. Подключение к холодной воде делается при помощи гибкого шланга. Для этого в основную трубу врезается тройник с резьбой и краном;
на стене делается только крепеж.

Таким образом, когда в квартире отключается горячая вода, прибор вешается на стену, соединяется с холодным водопроводом и подключается к электрической сети. В выпускное отверстие можно прикрутить как штатный кран, так и шлангу от душа.

Монтируется проточный водонагреватель быстро, а пользоваться им просто. Главное предусмотреть его установку во время ремонта и разводки основных коммуникаций в санузле.

На какой высоте вешать водонагреватель

Для монтажа подходит свободное место с доступом к водоразборной точке и источнику электроэнергии, защищенное от низких температур. Главные условия размещения нагревателя – удобство и безопасность.

Проточный

«Проточник» — хороший вариант для дачи, кухни, душевой кабины. Особых требований к прочности основания не предъявляется, поскольку вес нагревателя небольшой.

Очень неровную стену предварительно штукатурят, чтобы упростить монтаж. Высота установки водонагревателя подбирается так, чтобы:

на электрический прибор не попадали брызги воды;
устройство легко можно было включать, выключать и регулировать;
комфортно использовать по месту приема душа или мытья посуды.

Накопительный

Чтобы подключить бойлер к водопроводной и электрической сети, вначале его надежно закрепляют на стене.

Решая, на какой высоте вешать накопительный водонагреватель, обращают внимание на его технические характеристики, дизайн, способ установки

Размер бака

Объем бойлера рассчитывают согласно СНиП 2.04.01-85. Чем вместительнее резервуар, тем больше его габариты, но диаметр и высота бойлера одного и того же объема от разных производителей могут отличаться. Есть короткие и широкие емкости, существуют более узкие и удлиненные. Так, у бойлера «Термекс IR 100 V» (100 л) высота 1045 мм, а у 100-литрового устройства «Аристон VELIS» 100 – 1270 мм.

Форма бака

Плоские нагреватели с небольшой площадью дна выше, чем цилиндрические. Например, высота водонагревателя на 50 литров марки «Аристон VLS EVO DRY 50» (плоского) – 776 мм, а Ariston PRO ECO 50 V DRY (круглого) – 550 мм.

Способ монтажа

При горизонтальном расположении в помещении остается больше свободного места. Если установить бойлер под потолком ванной, ниже можно закрепить полотенцесушитель или кронштейн для лейки душа. На кухне в квартире горизонтальную модель подвешивают над стенными шкафами. Компактный прибор можно расположить даже под раковиной.

Вертикальные накопительные водонагреватели в ванной комнате размещают со стороны смесителя или рядом с душевой кабиной. В частном доме, кроме кухни, туалета или ванной, есть и другие подходящие нежилые помещения для монтажа нагревателя – постирочная, котельная, баня. К высоте установки бойлера требование таково: минимальный отступ от потолка 100 мм, чтобы можно было вытереть пыль с поверхности.

Выбор устройства

В настоящее время в специализированных магазинах предлагается огромный выбор водонагревателей самого разного типа, однако человек устроен так, что всегда ищет такое устройство, которое будет обладать высоким качеством и доступной ценой одновременно.

В этом случае отличным выбором будут агрегаты марки Термекс, которые представлены в широком ассортименте.

Видео:

Устройства Термекс накопительного типа отличаются не только простотой монтажа, но и надежной конструкцией. Термекс можно легко установить как в ванной в квартире, так и в доме на даче.

Кроме этого, монтаж Термекс подразумевает одновременную подачу горячей воды, как на душ, так и на кран в ванной.

Водонагреватель этой марки имеет специальный предохранительный клапан, который защищает его от различных неисправностей.

Под маркой Термекс выпускаются водонагреватели и проточного типа. Данные устройства также производятся только из качественных составляющих, что гарантирует их длительный срок службы.

Кроме этого, установленный специальный предохранительный клапан на проточном приборе Термекс позволяет не переживать за его безопасность.

Отличительной чертой всех типов водонагревателей марки Термекс является то, что их монтаж не занимает много времени и может быть произведен своими руками.

В любом случае, при выборе водонагревателя для квартиры или дома на даче следует, в первую очередь, следует обращать внимание, как на качество его исполнения, так и на внешний вид. Также следует поинтересоваться и условиями эксплуатации, так как от этого во многом зависит удобство использования агрегата в последующем

Также следует поинтересоваться и условиями эксплуатации, так как от этого во многом зависит удобство использования агрегата в последующем.

Виды автономных водонагревательных котлов

На сегодняшний день на строительном рынке и в супермаркетах бытовой техники представлен широчайший выбор бойлеров – автономных устройств для нагрева воды. При этом чтобы не ошибиться с выбором оптимально подходящего устройства для конкретно взятого дома, нужно разбираться в разновидностях систем подобного рода. При этом основным параметром различия бойлеров считается их тип.

Конструкция бойлера может быть накопительной – металлический бак с водонагревательными элементами как на фото. Такое оборудование вмещает в себе достаточно большое количество воды, которая в нём же и нагревается. Впоследствии эту воду расходуют по мере необходимости. При этом подогрев воды требует определённого количества времени.
Автономная проточная водонагревательная конструкция бойлера, в которой нагрев воды происходит непосредственно в трубах. Удобством такой системы является моментальная доступность горячей воды при открытии крана.

Также конструкция бойлера может отличаться по тепловым носителям.

Электрический бойлер оснащается специальными тэнами, которые работают от сети переменного тока.
Газовые бойлеры для нагрева воды как на фото используют тепло пламени.

Хочется отметить, что для подключения газового оборудования к магистральной сети без помощи сертифицированных специалистов не обойтись, так как самостоятельные эксперименты запрещены по закону. При этом для ввода в эксплуатацию газового бойлера потребуются специальные разрешения организации предоставляющей подачу газа потребителю.

Если говорить об электрическом бойлере, то его подключение, возможно, своими руками. Принцип функционирования такой системы очень похож на работу стандартного электрочайника, поэтому его установка не вызывает каких-либо затруднений. К самым распространённым моделям бойлеров с электрическим подогревом воды относятся устройства накопительной конструкции, порядок подключения которых будет рассмотрен более подробно.
