Как установить полотенцесушитель в ванной комнате самостоятельно со всеми фитингами

Подключаем электрический обогреватель

Установка электросушилки – простейшее решение для квартир или частных домов, где не предусмотрена рециркуляция линии горячего водоснабжения. Полотенцесушитель мощностью до 500 Вт можно ставить при любом выделенном лимите электроэнергии. Монтаж выполняется самостоятельно, благо, класть трубы и врезаться в стояки не придется.

Для подключения обогревателя с вилкой понадобятся дополнительные комплектующие:

• кабель медный трехжильный 2.5 мм² либо другого сечения, указанного в паспорте изделия;
• розетка со встроенным УЗО (ток утечки 30 мА), рассчитанная на ток 10…25 ампер в зависимости от мощности нагревателя;
• стандартный подрозетник.

Схема присоединения сушилки к электросети без монтажа розетки Как правильно подключить электрический полотенцесушитель в ванной:

1. Рисуем на стене трассу от распределительной коробки до точки установки розетки. Важный момент: располагать электрическую коробку в помещении санузла запрещается, только в смежной комнате.
2. Прорезаем болгаркой штрабу и гнездо розетки. Прокладываем кабель, монтируем подрозетник.
3. Подсоединяем провода к электросети в распределительной коробке. Напоминаем: 3 жила кабеля желтого цвета – это заземление, подключается обязательно.
4. Заделываем борозду, устанавливаем розетку. Полотенцесушитель вешаем после укладки плитки.

Если стены санузла уже облицованы кафелем, ведите проводку другим способом – из соседнего помещения. В точке монтажа розетки просверлите перегородку насквозь, в отверстие просуньте кабель, проложенный в стене смежной комнаты.

Некоторые модели обогревателей не оборудованы вилкой и подключаются напрямую к кабелю. Ставить розетку не нужно, а вот УЗО на 30 мА – обязательно. Пошаговая сборка полотенцесушителя со всеми фитингами и установкой ТЭНа показана на видео от :

Производит данную модель французский концерн Atlantic. Дизайн разработан подразделением, расположенным в Италии. Средняя цена топового полотенцесушителя Atlantic NA 500W составляет 15 700 рублей. Российские аналоги, равные по мощностям, стоят в 2-3 раза дороже, а цена европейских начинается от 50 000 рублей.

Atlantic NA 500W шириной 40 см подходит для установки в маленькой ванной комнате и способен быстро обогреть помещение площадью 5 кв. м. Сверхточный электронный термостат, пять режимов работы обеспечивают существенную экономию электроэнергии, благодаря чему затраты не превысят 200 рублей в месяц.

Пошаговая инструкция установки своими руками

После удаления старого полотенцесушителя процесс работы состоит из нескольких этапов. Сначала идет подготовительная работа:

1. Монтаж кранов и байпаса.
2. Предварительная разметка будущих креплений к стене (для этого потребуется уровень).
3. Сверление отверстий и крепление дюбелей.

Далее полотенцесушитель необходимо вставить и прикрутить отверткой

Важно соблюдать расстояние от стены до труб

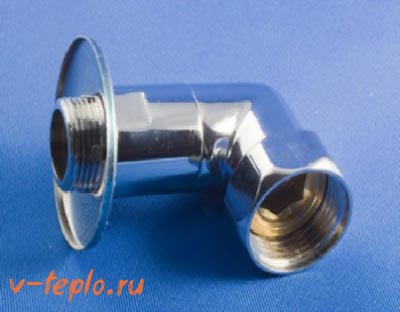

С помощью фитингов необходимо соединить прибор со штуцерами подачи воды

Резьбу важно обмотать паклей. Нельзя забывать про минимальный уклон подводки (примерно 5-7 мм)

Затягивать гайки лучше с помощью мягкой ткани, которую необходимо подложить под ключ. В торце гайки важно использовать уплотнитель. Сам процесс затягивания лучше вести плавными движениями. Если возникли трудности – раскрутите все снова и поправьте элементы.

Когда сборка закончена, можно подавать воду. Во избежание неприятностей лучше сделать это плавно.

Подробнее весь процесс вы можете наблюдать на следующем видео:

Новые модели более сложны и непонятны. Перед тем, как приступить к их установке, необходимо изучить весь прилагающийся к ним инструктаж, а также рекомендации по монтажу. Следует еще и помнить о совместимости материалов во всей системе.

Подключение комбинированного полотенцесушителяЭлектрический полотенцесушитель — монтаж и подключение

   Необходимость установки электрического полотенцесушителя в ванной комнате как правило диктуется практическими расчетами, такими как : создание комфортной температуры, борьбе с повышенной влажностью и для сушки полотенец и белья.

   До недавнего времени в наших ванных комнатах преобладали водяные полотенцесушители, но на сегодняшний день конкуренцию им составляют современные электрические полотенцесушители. Но не стоит забывать о недостатках этих электроприборов, главным из которых является поражение током при их использовании.

   Достоинства же электрических полотенцесушителей значительно превышают недостатки. Для того чтобы полотенцесушитель стал безопасен при эксплуатации, необходимо четко выполнять рекомендации и инструкцию при его установке.

   Преимуществами в использовании электрического полотенцесушителя являются такие факторы как:

  1) Использование прибора, когда отключено горячее водоснабжение;

  2) Регулировка температуры теплообменника (эта функция доступна моделям электрических полотенцесушителей с терморегулятором);

  3) Простота монтажа ( если сравнивать с водяными полотенцесушителями);

  4) Многообразие форм и разновидностей;

   На сегодняшний день современные производители электрических полотенцесушителей выпускают эти приборы на любой вкус, даже самый изысканный. Электрический полотенцесушитель может повторять дизайн водяного, напоминать шведскую стенку, устанавливаться на пол или закрепляться на стене, при этом имея возможность поворачиваться. Электрический змеевик с терморегулятором оснащен шнуром для подключения к розетке или кабелем, который ведет к распределительной коробке.

   Электрические полотенцесушители бывают двух типов:

  1) С кабельным прибором (тепловым элементом является разогревающейся проводник);

  2) С подогревателями (тело заполняется жидким теплоносителем);

   Кабельный электрический полотенцесушитель быстро нагревается, но при отключении от сети быстро остывает. Жидкостному полотенцесушителю потребуется некоторое время, чтобы достичь необходимой температуры, но удерживает он ее намного эффективнее.

   Дополнительную информацию по электропроводке для электрического полотенцесушителя Вы можете получить у наших партнеров на сайте: Электрика

• Установка радиаторов отопления
• Установка отопительного котла в загородном доме

• Установка терморегулятора на радиаторы отопления

  Услуги партнеров:

• Электрическое отопление дома

Купить гранитную брусчатку

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Как правильно установить водяной полотенцесушитель своими руками

Монтаж оборудования водяного типа отличается от установки электрических полотенцесушителей.

Существует несколько схем врезки оборудования.

Ниже описан подробный процесс монтажа водяного полотенцесушителя своими руками.

Варианты подключения

Установить устройство можно двумя способами:

1. Подключить к системе отопления. В такой ситуации требуется после снятия старого устройства, установка специальных кранов, байпасов, американок. Подключается оборудование параллельно с системой отопления.
2. Подсоединить к системе горячего водоснабжения. Сушилку врезают в систему водоснабжения, подключаясь последовательно. Это делают непосредственно внутри самой квартиры, никаких дополнительных работ не требуется. Есть один нюанс такого подключения — это снижение температуры горячей воды.

Демонтаж старого

Первое, что требуется сделать — демонтировать старое оборудование, но важно согласовать свои действия с ЖЭКом, чтобы была возможность отключить стояк. Демонтируют оборудование следующим образом:

• Если устройство не образует единую конструкцию с магистралью горячей воды и присоединено при помощи фиксирующих элементов, то их откручивают.
• Если змеевик приварен к стояку, то для его обрезки используется болгарка. Делать это нужно таким образом, чтобы оставшейся части трубы было достаточно для нарезки резьбы.
• В одном и другом случае последним этапом является снятие сушилки с кронштейнов.

Справка! Высота выреза стояка должна быть больше расстояния между патрубками нового устройства на длину использованных муфт, сгонок, которые потребуются в дальнейшем для установки байпаса.

Вывод и сварка труб

Для подключения устройства к системе водоснабжения рекомендуется пользоваться полипропиленовыми трубами

В процессе важно качественно провести сварочные работы или припаивание труб к водопроводу

Потребуются определённые навыки для проведения таких работ. Соединение труб с муфтой проводится моментально после работы паяльником. Рекомендуется доводить температуру паяльного устройства до 260 °C.

Как сделать байпас перед устройством, монтаж американок и кранов

Для установки байпаса потребуется сделать резьбу на концевых участках труб. Если после снятия предыдущего устройства резьба осталась, то их достаточно очистить и прогнать при помощи плашки. Это улучшит соединение. Если же резьбы нет, при помощи такой плашки она нарезается. После подготовки труб, проводят установку запорных кранов, используя сварку. Аналогичным образом устанавливаются любые запорные краны, американки или байпасы.

Установка на полипропиленовые трубы со всеми фитингами

Установка прибора и присоединение его к стене — последнее, что нужно сделать. Проводятся работы по следующей схеме:

наносят разметку под кронштейны;

готовят отверстия и вставляют в них дюбеля, кронштейны, прикручивают к сушилке;

фиксируют сушилку при помощи шурупов;

для подключения оборудования к полипропиленовым трубам используют фитинги, при этом важно намотать на резьбовое соединение уплотнительную льняную подмотку, для надёжного соединения и предотвращения протечек.

Важно! Закрепляя змеевик на стену, важно сделать это ровно и соблюдать горизонтальность расположения устройства

Варианты установки в ванной комнате

Установка полотенцесушителя в ванной комнате — ответственное мероприятие, не отличающееся особой сложностью, но требующее аккуратности и тщательности. Любые ошибки, допущенные в процессе, приводят к протечкам и необходимости переделывать работу заново. Если к тому времени отделка завершена, то появятся дополнительные расходы и заботы.

Существует множество вариантов установки и подключения полотенцесушителя:

• Скрытый монтаж. Прибор установлен на стене без видимого подключения к системе ГВС. Вариант предпочитает большинство пользователей, поскольку он позволяет стильно и привлекательно оформить помещение, спрятать в стену или короб из ГКЛ разводку и трубы, оставляя на виду только сам полотенцесушитель. Недостатком этого метода является отсутствие визуального контроля за состоянием труб, необходимость разрушать декоративный короб при появлении протечек.
• Открытый монтаж. Стояк ГВС и полотенцесушитель остаются на виду и доступны для выполнения ремонтных работ. Состояние всех элементов поддаётся визуальному контролю в любое время, позволяет реагировать на малейшие проявления неисправностей на самых ранних стадиях. Недостаток варианта — низкий уровень оформления, слабые декоративные возможности.
• Комбинированный вариант. Представляет собой некий компромисс между двумя первыми способами. Разводка и узлы подключения декорированы съёмными панелями, обеспечивающими стильный внешний вид, но позволяющими осуществить быстрый демонтаж, дающий доступ к нужным элементам и узлам сборки.

Кроме этого, используются разные схемы подключения приборов к стоякам ГВС или ЦО.

Специалисты различают закрытый и открытый способ подключения прибора к стояку

Закрытый вариант имеет перемычку, дающую возможность отключения полотенцесушителя и пропускания теплоносителя напрямую. Открытый способ предусматривает установку прибора в разрыв трубопровода, когда отключение вызовет полную остановку циркуляции в стояке.

Выбор полотенцесушителя и другие важные моменты

В других странах этот прибор является элементом системы отопления, у нас же его подключают к горячему водоснабжению. Следовательно, он одновременно еще и компенсирует температурное расширение трубопровода, в связи с чем устанавливается непосредственно в стояк. Поэтому ошибки при монтаже недопустимы.

Конечно, вначале следует правильно выбрать устройство. Современный ассортимент огромен, но с покупкой спешить не нужно. Дело в том, что импортные полотенцесушители несовместимы с водопроводными трубами, поэтому нужно покупать отечественные модели. Но если устройство будет установлено в частном доме, то можно делать выбор и в пользу зарубежных производителей, но с обязательным учетом качества воды и давления.

Обратите внимание! В многоквартирном доме нужно устанавливать только изделия отечественного производства, причем делать это согласно ГОСТу и СНиПу. Для того чтобы правильно произвести монтаж, вам следует знать об основных моментах этого процесса

Для того чтобы правильно произвести монтаж, вам следует знать об основных моментах этого процесса.

1. Не рекомендуется использовать в системе компоненты, выполненные из разных металлов, иначе произойдет электролитическая коррозия со всеми вытекающими из нее последствиями. Во избежание этого все соединения уплотняются тефлоновыми прокладками.
2. По возможности на стояк нужно установить пару шаровых кранов, сформировав тем самым перемычку (байпас). Это позволит не перекрывать воду во всем стояке в случае непредвиденной ситуации.
3. Нужно помнить, что если подключить полотенцесушитель к отопительной системе, то работать он будет лишь в период сезона отопления. Поэтому лучше врезать устройство в систему ГВС.
4. Если планируется установка модели типа «лесенка», то лучше прибегнуть к боковому подключению с межосевой дистанцией в 50 сантиметров.
5. Если вы все же желаете подключить устройство к системе отопления, то лучше выберите для этого комбинированную модель.

Что нужно знать про давление в системе отопления ?

Если у вас возникли проблеммы со стабилизацией давления в системе отопления, рекомендуем ознакомится с этим руководством

Видео – Выбор полотенцесушителя

Теперь рассмотрим основные разновидности изделий. Таковых всего три.

1. Водяные модели представляют собой змеевики, в которых циркулирует горячая жидкость.
2. Электрические модели работают автономно, но, разумеется, нуждаются в бесперебойной подаче электроэнергии.
3. Наконец, комбинированные устройства сочетают в себе характеристики первых двух разновидностей, но стоят при этом достаточно дорого.

Обратите внимание! Соединять устройство со стояком желательно с помощью «американок» — соединений разъемного типа с накидной гайкой

Установка полотенцесушителя в ванной своими руками: только то, что действительно подходит

Итак, в большинстве случаев в ванной комнате, где и необходимо установить полотенцесушитель, имеется специальный подвод, куда и будет производиться врезка. Однако бывает по-разному и такая удобная вещь может быть и не предусмотрена

Причем чрезвычайно важно, что в результате у вас не получилось, так называемые малое кольцо, которое полностью обесценит работу прибора отопления, а также удобную сушилку для полотенец. Кроме всего прочего, современная промышленность предлагает несколько видов и типов подобных приспособлений:

• Электрического типа сушки для полотенец, которые работают от сети, причем они не совсем безопасны в достаточно влажных помещениях, таких как ванная комната.
• Комбинированные сушители для белья и полотенец, в которых посредством электричества нагревается какая-либо жидкость, вода, мазут и так далее.
• Водяные полотенцесушители, которые могут подключаться двумя методами – к общей системе отопления квартитры или же дома, а также просто к трубе по которой и подается горячая вода.

Нужно знать

Наиболее распространенными видами сушки, конечно же, были, есть и остаются именно водяные, которые можно легко подключить собственными руками и не волноваться о последствиях. Для их подключения нужно иметь две основные трубы: подвод и отвод. Причем стоит очень внимательно следить за правильностью врезки, иначе может образоваться глухое кольцо, которое способно и вовсе свести на нет функциональность сушителя, да еще и соседям отсечь доступ горячей воды, к примеру, в батарею отопления.

Так как действительно самыми простыми в монтаже, а также и наиболее востребованными на рынке, благодаря простоте конструкции, а, следовательно, и более низкой стоимости, являются сушки для полотенец водяного типа, то и речь пойдет как раз о них. Разобравшись, как установить полотенцесушитель водяной, вы уже будете готовы выполнять и другой ремонт сантехники в доме, но об этом стоит поговорить позже.

Варианты схем подключения

Одна из самых простых схем – когда устройство является частью стояка горячего водоснабжения. Поток и его направленность никак не влияют на функционирование полотенцесушителя. Эта система проста, надежна и позволяет легко заменить старый прибор. Стояк при монтаже часто скрывают в декоративном коробе.

При такой схеме целесообразнее использовать перемычку (байпас), которая объединяет стояк и полотенцесушитель. Установка запорного элемента на байпас также недопустима.
Можно рассмотреть и следующие схемы:

Диагональное или боковое подключение. Это наиболее часто используемый и надежный вариант. Система хороша при лестничном типе устройства с подачей воды с верхней части вниз. Не требуется никакой байпас, и зависимость от напора воды полностью отсутствует

Устанавливая прибор по такой схеме, важно соблюдать некоторые условия:
нижняя точка контакта со стояком должна располагаться ниже патрубка, который подключается к полотенцесушителю;
в системе не должно содержаться изгибов – это портит циркуляцию воды;
главное, чтобы диаметр труб был не меньше ДУ 20:25 (полипропилен) и 0,75 дюйма (сталь);
допустимая удаленность от стояка ППР материала – 4,5 метра;
для удачной эксплуатации необходимо наложить на трубы термоизоляционный материал.
Диагональное подключение по эффективности ничем не отличается от бокового. Лишь расход труб идет больше, и процесс установки наиболее трудозатратный.

Боковое подключение со смещенным байпасом

Схема рациональна при сохранении старых отводных частей стояка при бывшей в употреблении петлеобразной модели полотенцесушителя. Менять стояк при этом необязательно. Достаточно просто вмонтировать байпас. Направление воды также должно идти сверху.

Подключение снизу. Многие приборы рассчитаны именно на это крепление. Система позволяет скрыть трубы с помощью аксессуаров. Этот способ менее эффективен, чем предыдущие.

При моделях усложненной формы важно учитывать особенности их конструкции. Определить, в каком направлении лучше потечет вода, и только после устанавливать

Почему не греется полотенцесушитель? Разбираем основные причины

Итак, змеевик установлен и все, казалось бы, в порядке, но он напрочь отказывается греться. Давайте выясним, почему это может происходить и что следует делать в том или ином случае.

1. В магистрали нет горячей воды. Если магистраль тупикового типа (то есть жидкость движется только при открытом кране), то предпочтительнее использовать электрический змеевик.
2. Устройство подключено к отопительной системе и не работает. Здесь все достаточно просто: змеевик греется лишь в период сезона отопления, а все остальное время он холодный. Здесь рекомендуется либо установить электрическое изделие, либо перенести уже наличествующее в систему подачи горячей воды.
3. Образовались засоры и пробки. Это относится к полотенцесушителям, которые установлены уже давно и в какой-то момент вдруг перестали греться. Что делать? Перекройте кран, снимите змеевик и закройте трубы заглушками. Далее, используя ершик на мягкой проволоке, прочистите трубы. Чтобы убрать солевые отложения на стенках, слегка простучите их. В конце тщательно промойте оборудование под напором воды. При желании можете промыть его еще и раствором соляной кислоты, для чего нужно перевернуть изделие вверх ногами и заполнить его этим раствором. Спустя некоторое время опустошите его и промойте водой. Благодаря кислоте твердые осадки смягчатся. А если прочистка не помогла, то придется поменять полотенцесушитель.
4. Образовалась воздушная пробка. Если в системе появился воздух, это может стать причиной того, что сушка не греется. Для стравливания воздуха можно использовать кран Маевского, который производится как с ручным, так и с автоматическим краном для спуска воздуха. После удаления воздуха жидкость начнет свободно перемещаться, и сушка быстро прогреется до требуемой температуры.
5. Неправильный монтаж. Если не работает недавно установленный змеевик, то, возможно, причина кроется в слишком большом расстоянии между ним и стояком в ванной. Как результат – образуется чересчур большое сопротивление, а горячая жидкость туда попросту не попадает.

Старый трубопровод. Как известно, со временем трубы ГВС забиваются, в связи с чем давление падает, а сантехническое оборудование не работает должным образом. Чтобы прочистить трубопровод, нужно закрыть кран и перекрыть заглушкой спуск магистрали. Вторая заглушка закручивается на линии циркуляции. Кран открывается, а через спуск должна выйти вода со шламом. Наибольшие трудности зачастую возникают с вертикальными отрезками магистралей. Для очистки горизонтальных отрезков можно воспользоваться описанным выше способом. По окончании прочистки проверьте, на забит ли змеевик, после чего установите его на месте, уберите заглушки и откройте кран.

На этом все. Теперь вы знаете, как происходит установка полотенцесушителя в ванной своими руками. Удачи в работе!

Технология подключения

Последовательность, особенность работ зависит от вида полотенцесушителя. Большую трудность создают самые простые — водяные сушки, минимальные трудозатраты — электрические устройства.

Материалы, инструменты

После покупки сушки для полотенец, ознакомления с инструкцией и выбором способа подключения готовят материалы, инструменты. В необходимый набор входит:

• карандаш, рулетка;
• кран Маевского, муфта, 2 тройника;
• крепежи, кронштейны;
• нож, паяльник для ПВХ труб;
• отвертка, молоток;
• пакля, ФУМ-лента или сантехническая нить;
• разводной ключ;
• ПВХ трубы;
• уровень;
• фитинги — прямые, угловые;
• шаровые краны.

Монтаж водяного полотенцесушителя

Это самый распространенный вид конструкций, подключенных к системе горячего водоснабжения. Подключение полотенцесушителя в этом случае не создаст трудностей для тех, кто умеет обращаться с инструментами. Возможный первый шаг — демонтаж старого изделия. В этом случае сначала перекройте подачу горячей воды и снимите старую конструкцию. Если его нет в наличии, то работа ведется по такой схеме:

1. Используя строительный уровень и карандаш, на стене обозначают участки, предназначенные для крепления сушителя. Не забывают о требуемом уклоне подводки (от 3 до 10 мм).
2. Перекрывают подачу горячей воды. Устанавливают, фиксируют полотенцесушитель.
3. Монтируют перемычку-байпас, на концах трубы устанавливают тройники, шаровые краны.
4. С помощью фитингов подключают отводы, регулируют их направление.
5. Устанавливают на сушку для полотенец кран Маевского.

Все соединения уплотняют лентой (паклей). После проверки герметичности включают подачу воды, затем снова тестируют качество стыков.

Подключение электрического оборудования

Данную сушилку можно установить в любом помещении, где есть розетка. В этом случае конструкция крепится к стене, а затем подключается к электросети

Поскольку в ванной всегда высокий уровень влажности, особое внимание уделяется нормам безопасности:

• заземление в квартире — условие обязательное;
• устанавливают только скрытую изолированную проводку, безопасные розетки;
• использование УЗО — мера необходимая.

К установке электрических полотенцесушителей тоже предъявляют свои требования:

• нижняя часть конструкции должна отстоять от пола как минимум на 200 мм;
• расстояние от сушки до умывальника либо ванной должно быть не менее 600 мм, до мебели — 700 мм;
• между полотенцесушителем и стеной нужно оставить 300 мм.

Розетка для электроприбора не должна находиться в близком контакте с горячими контурами сушки для полотенец. Такой вариант обычно выбирают для частных домов.
