Монтаж электрического теплого пола
Специалисты и потребители признают, что электрическая система «теплого пола» более проста в монтаже, чем водяная.
При водяной конструкции слой бетона должен быть не менее 5 см. Кабельный нагреватель укладывается в 3-4 см.
Работы со стяжкой — трудоемкий этап при монтаже обогревательной системы. При укладке кабельного варианта ее можно заменить слоем плиточного клея.
По конструкции кабельный пол может быть в виде матов, рулонов или кабеля.
Нагревательные маты чаще используют для небольших помещений (ванная, туалет). Выглядит система как кабель, смонтированный в виде зигзага на пластиковую сетку. Купив такую продукцию, Вы избежите работ по стяжке.
Электрический теплый пол монтировать значительно легче
Кабель в стяжку отличается более высокой мощностью, чем маты. Его используют как замену основного отопления, для монтирования системы «антиобледенения» (ступени крыльца, дорожки).
Процесс монтажа включает этапы:
- подготовка чернового пола;
- укладка утепляющего слоя;
- система креплений для кабеля (металлические или пластиковые рейки, стальная сетка);
- монтаж термодатчиков;
- тестовое подключение системы;
- заливка стяжки;
- монтаж линолеума.
Линолеум обычно всегда укладывается поверх стяжки
Теплоизоляция проводится для того, чтобы тепло распространялось на пол, а не соседние конструкции. Материал должен иметь толщину не менее 3-4 мм. Усиливает эффект отражающий фольговый слой. Материал прикрепляют к полу, не оставляя зазоров.
Закрепление кабеля производится по четким параметрам. Учитывается изгиб, шаг кабеля, расстояние от провода до стены газовых и водопроводных труб. Закрепляется провод специальными зажимами.
Датчики температуры — обязательный элемент греющего напольного оборудования. Они бывают двух видов. Внутренние элементы монтируются прямо в конструкцию пола, между витками кабеля. Внешние устройства находятся в терморегуляторе. Их показания отслеживают колебания температуры воздуха в помещении. Если финишным напольным покрытием служит линолеум, лучше использовать оба вида термодатчика.
Термодатчики – обязательные элементы электрического теплого пола
Терморегуляторы используют для поддержания оптимального температурного режима. Существуют конструкции с ручным режимом управления и программируемые разновидности прибора.
Во время монтажа линолеума система нагрева пола должна быть отключена.
Любые изделия, применяемые для обустройства теплого пола, характеризуются повышенной безопасностью. Она предусмотрена конструктивными особенностями и надежной схемой регулирования.
Когда производится монтаж линолеума, теплый пол отключают
Монтаж линолеума
После того как система подогрева была смонтирована, можно начинать стелить и линолеум. Технология ничем не отличается от укладки линолеума в обычных условиях. Главное – первым делом расстелить материал на поверхности пола и дать ему отлежаться. Кстати, если включить систему обогрева, то линолеум выровняется быстрее.
Какие бывают размеры у линолеума
Фиксация краев полотна линолеума производится при помощи плинтусов. Это оптимальный вариант для небольших помещений. К сожалению, дополнительно на основании зафиксировать покрытие не получится, так как не стоит приклеивать линолеум к самому теплому полу или же поверх пленки, которая его закрывает.
Укладка линолеума поверх теплого пола
Цены на линолеум «Таркетт»
линолеум таркетт
В любом случае, нужно несколько раз подумать, стоит ли монтировать теплые полы на деревянное основание, да еще и закрывать все это линолеумом. Это далеко не лучшее сочетание технологий и материалов. Может быть, стоит все-таки выбрать другой вариант? Однако решение принимать предстоит только владельцам жилища.
Технология укладки пленочного теплого пола
Монтаж инфракрасного теплого пола под линолеум проводится по стандартной технологии, включающей монтаж, подключение к сети, подсоединение пленки к терморегулятору. Инструкция подробно расписана здесь.
Для желающих выполнить работы своими руками, приведем технологию монтажа.
Монтаж
Пошаговый алгоритм выполнения монтажных работ следующий:
в соответствии с длиной помещения пленка режется в размер по обозначенным полосам
Резать нужно очень аккуратно и осторожно, чтобы не повредить токопроводящую медную полосу или излучающую ИК-лучи, карбоновую;. Пленка режется по отметке.
Пленка режется по отметке.
свободные, не подключенные к проводке, медные контакты заделываются битумным скотчем (из можно найти в составе комплекта), который должен их закрыть. Для этого отрезанным кусочком скотча охватывают пленку с двух сторон и сильно сжимают;
Изоляция освободившегося контакта.
- пленка настилается на утеплитель по ранее разработанной схеме, после чего крепится к фольге скотчем. Укладывать нужно медной полосой вниз;
- подключается клемма-клипса. Для этого один лепесток клеммы вводится между слоями пленки на медную полосу и обжимается пассатижами;
К токоприводящей полосе подсоединяется клемма.
Лепестки обжимаются.
концы подводящих проводов зачищаются специальными пассатижами от изоляции, после чего подключаются к клемме. Зажим производится пассатижами;
Провода подключаются к клемме.
оголенные места изолируются двумя полосками битумного скотча — накладываются с двух сторон и плотно сжимаются. Для полной герметичности изоляции пузырьки воздуха, оставшиеся между скотчем, удаляются;
Изоляция мест подключения электроэнергии.
Пленка поднимается, с обратной стороны заводится термодатчик.
Датчик крепится скотчем к пленке.
- под штатную проводку датчика в утеплителе (подложке) делается разрез, куда и прячутся провода;
- пленка повторно крепится к фольге;
- под клеммы и подводящие провода вырезаются небольшие углубления — они не должны быть выше пленки;
- спрятанные клеммы и провода проклеиваются металлизированным скотчем.
Подключение к электросети
Подключение инфракрасной пленки к розетке категорически запрещается. Поэтому подача напряжения на карбоновые полосы проводится через терморегулятор. Его нужно запитать через УЗО (устройство защитного отключения), известный в народе, как полуавтомат. Провода должны быть цельными от УЗО до терморегулятора. Никаких скруток, наращиваний и т.д. — возможен перегрев из-за плохого контакта.
Обязательно должно быть заземление, т.к. при пробое пленки напряжение сразу же попадает на фольгу. А это чревато неприятными последствиями. Принципиальная схема подключения приведена на схеме ниже.
Принципиальная схема подключения к сети, где:
- красный провод — плюс;
- голубой — минус;
- зеленый — земля.
Подключение терморегулятора
Регулирование температуры помещения производится с помощью терморегулятора. Поэтому к нему, помимо питающих инфракрасную пленку проводов подключается штатная проводка датчика температуры, который нельзя самостоятельно удлинять — искажаются данные термометра. Порядок и схема подключения у разных производителей может отличаться. Поэтому отсылаем читателей к инструкции производителя, которая всегда прилагается к терморегулятору.
Сама пленка может подключаться с одной стороны, с пересечением проводов, и с двух, когда проводка не накладывается друг на друга. Несомненный плюс второго методы — полностью исключается нагрев изоляции в месте пересечения с последующим замыканием проводов. Минус — нужно больше питающего провода.
Схема одностороннего подключения с пересечением проводов.
Двухсторонняя схема подключения.
Подключение системы
После того как электрические теплые полы под линолеум уложены необходимо подключить их к электросети:
- На стену монтируется терморегулятор. Он должен находиться в легкодоступном месте, но так чтобы до него не могли дотянуться дети.
- К термопленке подводятся провода питания. Для обеспечения ровной поверхности их можно убрать в плинтуса имеющие кабель-канал, в штробу или пластмассовый короб.
- Затем провода подсоединяются к термостату в соответствии с прилагаемой к нему схемой подключения.
- Под пленку устанавливается термодатчик, необходимый для измерения температуры нагрева, и подсоединяется к терморегулятору.
- Все провода питания, которые подходят к термопленке, следует обжать в контактном зажиме. Токопроводящая жила в диаметре должна быть больше 3 мм. В случае использования проводов тоньше данного значения в месте контакта с зажимом их следует загнуть в два слоя.
- На медный контакт термопленки устанавливается контактный зажим, который затем нужно плотно зажать при помощи пассатижей. Подключать контакт напрямую, не применяя данный зажим, запрещается.
- Чтобы поверхность пола оставалась ровной, необходимо вырезать подложку под контактами и термодатчиком.
- Места отреза пленки необходимо заизолировать специальным материалом. Также с обеих сторон закрываются изоляцией на основе битума подсоединенные оголенные провода.
- Чтобы во время ходьбы нагревательная пленка не смещалась ее необходимо зафиксировать к полу двухсторонним скотчем.
- Терморегулятор подключается к электросети. Проводится проверка системы на работоспособность. В целях безопасности и для удобства его следует подключать к электросети через отдельный автомат. Тестирование проводится при температуре нагрева не более 30°С. Проверять нужно каждый лист.
- После окончания установки инфракрасного теплого пола на него укладывается гидроизоляционный материал, как правило, это полиэтиленовая пленка. Ее следует укладывать внахлест примерно на 20 см и зафиксировать скотчем.
Преимущества и недостатки
Основными достоинствами установки пленки теплого пола являются:
- нет необходимости устраивать цементную стяжку – напольное покрытие укладывается сразу;
- за счет небольшой толщины пленка не меняет значение высоты помещения;
- пленочные полы меньше других обогревательных систем потребляю электрическую энергию;
- стоимость пленочного пола приемлема для многих покупателей;
- готовая поверхность приятна на ощупь.
Кроме положительных качеств есть и негативные моменты:
- поверхность под укладку пленочного пола должна отличаться идеальной ровностью;
- многие при подключении контактов ошибаются, после чего пленку приходится обрезать, чтобы открыть следующий рабочий элемент;
- такой тип поверхности не гарантирует пожаробезопасность;
- пленочный пол способен сильно нагревать предметы, на поверхности которых со временем появляются темные пятна.
Как выглядит пленочный теплый пол
Что постелить под линолеум для утепления
В первую очередь необходимо разобраться с тем, какой утеплитель под линолеум лучше. У каждого материала есть свои плюсы и минусы. Ниже рассмотрены наиболее распространенные варианты.
Пробковая подложка
Это безопасная тонкая подложка, которая относится к лучшим. Отличается долговечностью, устойчива к влаге, воздухопроницаема, что обеспечивает нормальный микроклимат в помещении. Еще одно преимущество – подложку можно использовать как для утепления, так и в качестве основного напольного покрытия. Подходит для отделки любых поверхностей – пола, стен, потолка. Однако она стоит дороже большинства других изделий, поэтому ее чаще используют для покрытия небольших площадей.
Пробковую подожку продают в рулонах, которые легко транспортировать и укладывать на пол для теплоизоляции
Джутовая подложка
Джутовое покрытие также имеет натуральный состав (100% текстильное растительное волокно). Отличается долговечностью, гигроскопичностью, устойчивостью к гниению. Хорошо подходит для старых полов с неровной поверхностью – за счет гибкости подложка сглаживает изъяны. При монтаже джутовое покрытие не крошится. Подложку продают в рулонах. Ее укладывают на поверхность любой площади без стыков.
Льняная подложка
Еще один практичный метод, который используют для утепления пола под линолеум – укладка льняной подложки, состоящей на 100% из натурального льна. Она долговечна, хорошо держит тепло, устойчива к гниению, появлению плесени.
По сравнению с пробковой и джутовой льняная подложка стоит дешевле
Еще одно преимущество – высокий показатель шумопоглощения. Благодаря этому материал можно уложить не только на пол, но и на стены и потолок.
Фольгированный пеноизол
Фольгированный пеноизол (пенофол) – это искусственный материал, покрытый фольгой с одной или с обеих сторон
экологически чистый; держит тепло; непроницаем для воды; небольшая толщина, что особенно важно для городских квартир; несъедобен для грызунов, что имеет значение для частных домов; негорюч; хорошо пропускает воздух. Важно! Этот утеплитель под линолеум с фольгой подойдет только для пола
Важно! Этот утеплитель под линолеум с фольгой подойдет только для пола. У пенофола нет особых недостатков
Применять на стенах под штукатурку для утепления его не рекомендуют. Также материал не подходит для обшивки стен снаружи
У пенофола нет особых недостатков. Применять на стенах под штукатурку для утепления его не рекомендуют. Также материал не подходит для обшивки стен снаружи.
Экструдированный пенополистирол
Экструдированный пенополистирол – еще один вид искусственного материала. Обладает следующими плюсами:
- долговечность;
- высокая воздухопроницаемость;
- прочность (по сравнению с пенопластом);
- совершенно не пропускает влагу;
- очень прост в монтаже.
Пенополистирол стоит немного дороже, если сравнивать его с пенопластом. Еще один недостаток – материал горючий, хотя и химически стойкий (к клею, краске, кислотам и другим агрессивным веществам).
Экструдированный пенополистирол хорошо держит тепло и служит десятилетиями
Пеноплэкс
Под линолеум можно постелить и такой утеплитель как пеноплэкс. Его также изготавливают из искусственных полимеров. Материал обладает рядом плюсов:
Пеноплэкс может пострадать от грызунов, поэтому в частном доме укладывать этот материал для утепления не рекомендуют
К тому же он горюч, из-за чего его редко выбирают в качестве подложки на пол.
Финишное покрытие теплого пола
Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.
Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.
Поверх пленки уложите фанеру и линолеум
Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.
Выбор системы теплых полов
Для нормального функционирования отопительного устройства, необходимо правильно определиться с моделью. Тёплые полы бывают: водяными, электрическими и инфракрасными.
| Виды полов | Преимущества | Недостатки |
| Водяные — конструкция из труб, по которым движется нагретая вода. | Надёжны, стоят не дорого и имеют высокую теплоотдачу. Подходят для частных домов с отдельными котлами отопления. | Чтобы подключить в квартире, обустроенной центральным отоплением, необходимо получить разрешение, так как их работа снижает давление во всей системе здания. Кроме того, проходя по трубам пола вода охлаждается, и далее идёт менее нагретая. Сложный и длительный монтаж, так как укладка производится на бетонную стяжку или дополнительно подготовленную деревянную конструкцию. Хотя есть полы, которые можно устанавливать «на сухую», используя специально предназначенные теплообменные пластины. Данный вариант и рекомендуется при монтаже тёплого водяного пола на деревянную основу под линолеум. |
| Электрические полы — кабельная система, питающаяся от электроэнергии. | Высота стяжки и вес меньше, чем у водяного. | В основном, для укладки требуется заливка стяжки, что усложняет монтаж. |
| Инфракрасные тёплые полы — на специальной защитной плёнке размещены карбоновые нагревательные элементы. | Равномерно распространяют тепло, имеют продолжительный срок службы, не требуется постоянное обслуживание, отсутствует электромагнитное излучение, не сложный процесс контроля температуры. | Практически нет. |
Учитывая все особенности тёплых полов, специалисты советуют при укладке на деревянный пол под линолеум отдавать предпочтение инфракрасному.
Он лёгкий, и не создаёт дополнительную нагрузку на перекрытия, а также отсутствует необходимость демонтировать деревянный пол.
Подготовка деревянного напольного покрытия к укладке
Чаще тёплый пол укладывается на основание из бетона, устанавливать его на деревянный настил также возможна, при чём как на новый, так и на старый, естественно если его предварительно подготовить.

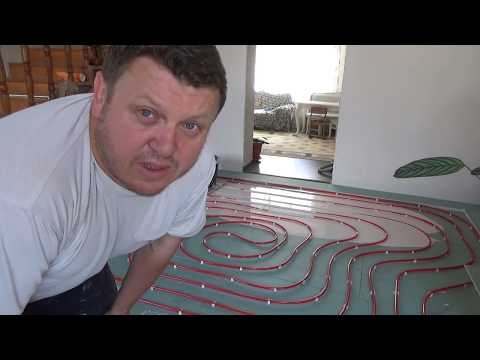

Теплый пол по деревянному перекрытию. Часть1
Смотрите это видео на YouTube
Плюсы деревянного основания:
- отсутствие тяжёлой цементной стяжки;
- снижение время монтажа;
- конструкцию можно использовать сразу после установки;
- нет нагрузки на перекрытие в виде бетонной стяжки;
- высота пола практически не меняется.
Любое основание по технологии имеет свои термические ограничения, это следует учитывать при использовании для полов с обогревом. Оптимальная температура для поверхности полов из дерева 25 — 27 градусов. Но так как датчик располагается не на полу, а в его конструкции, то на терморегуляторе будут отражаться следующие показатели.
| Дерево | Толщина пола (мм) | Температурное ограничение |
| Мягкого типа | 7 | 32 |
| 15 | 35 | |
| 20 | 40 | |
| Твёрдого типа | 7 | 31 |
| 15 | 24 | |
| 20 | 38 |
Как видно, мягкие породы деревьев, такие как сосна, выдерживают наиболее высокие температуры. А для твёрдой древесины, например дуба, лучше, если показатели будут ниже.
Подготовка деревянного основания заключается в избавление от щелей и трещин, кроме того половицы не должны «ходить». Нужно произвести замену всех старых и гнилых досок. Если пренебречь этими моментами, то нагревательное устройство не сможет эффективно функционировать, так как тепло будет уходить в щели. У нового пола требуется обработать доски антисептическими и огнеупорными средствами, и дождаться их полного высыхания.
Затем нужно приступить к выравниванию основы:
- При монтаже водяного тёплого пола ровная поверхность не требуется, допустимы небольшие перепады, так как трубы кладутся на специальную деревянную подставку, которая оснащена выемками.
- Для инфракрасного плёночного пола необходимо, чтобы основание было идеально гладким. Поэтому, все неровности следует выровнять с помощью циклёвки или положить фанеру. Листы должны располагаться на одном уровне.
Особенности монтажа электропола под линолеум
Инфракрасный электрический теплый пол – это наилучший вариант для линолеума из всех типов обогрева пола. Он не потребует заливки цементной стяжки, которая обязательна для прокладки электрического или водяного кабеля под напольным покрытием.
Идеально подходит для линолеума инфракрасная пленка, так как она достаточно тонкая и не будет ощущаться под основным покрытием. Помимо этого, линолеум требует особой терморегуляции для сохранения своей структуры, что с успехом обеспечивает инфракрасный теплый пол.
Один м3 инфракрасного пола вырабатывает мощность до 150 Вт. Такие условия никак не отразятся на линолеуме, так как он способен выдержать прогрев в таких пределах. Большая нагрузка может обернуться порчей внешнего вида и функциональных свойств покрытия
Если линолеум подвергнется большим температурам, он может:
- поменять цвет;
- стать более эластичным, что приведет к разрывам;
- издавать неприятный запах и вредные пары;
- деформироваться.
Работы с электричеством лучше оставить специалистам, так как тут потребуется правильный расчет материалов, а сама работа может оказаться вам не по силам. Остальные работы требуют меньшей подготовки, поэтому с ней вы справитесь без проблем.
Необходимые меры предосторожности
Прежде чем заняться монтажом СТП под линолеум, нужно вспомнить основные правила безопасности при работе с электричеством:
- монтаж начинается только после отключения электроснабжения;
- тестировать систему нельзя, если вы не проверили качество изоляции всех каналов;
- инфракрасную пленку нельзя накладывать друг на друга;
- температурное значение не должно превышать 30 градусов, чтобы не перегреть покрытие.
Соблюдая перечисленные нормы, вы сможете избежать несчастных случаев, а также порчи системы и линолеума.
Важно помнить, что для монтажа понадобится теплоотражающее покрытие, которое прокладывается под линолеум. Если материал изготовлен с использованием алюминиевой фольги, то его использование категорически запрещено!
Подбор нужных материалов
Для проведения монтажа потребуется необходимое количество инфракрасной термопленки, изоляция, датчики температуры, терморегуляторы, проводка, теплоотражающий материал, линолеум и прочие строительные материалы.
Линолеум, который будет прокладываться сверху электрического теплого пола, должен обладать особыми техническими характеристиками. Основным показателем является толщина материала.
Слишком тонкий линолеум может изменить свою структуру из-за постоянного воздействия высокой температуры, также такой материал может деформироваться из-за неровностей основания и принять некрасивый внешний вид. Более плотное покрытие продемонстрирует худшую теплопроводность, но при этом его структура не поменяется.
Необходимо подобрать линолеум оптимальной толщины, который сможет выдерживать нагрузки от высокой температуры, при этом корректировать неровности пола
Перед закреплением линолеума необходимо на некоторое время просто расстелить его на полу и включить систему электрического отопления пола. Тогда материал прогреется, примет более естественную форму, расправится, после чего его можно будет закреплять.
Монтаж
Монтаж плёночного пола должен осуществляться на ровное основание, в качестве которого может выступать достаточно ровная стяжка или «жидкий пол». Можно провести его установку сверху на старый ламинат или паркет. Основное требование – максимально ровная поверхность.
Последовательность действий при монтаже плёночного пола следующая:
- На ровную поверхность укладывается теплоизолирующий слой. Идеальным вариантом является фольгированный утеплитель, положенный фольгой вверх.
- Согласно плана комнаты и размещения мебели, производится укладка секций плёночного тёплого пола и разводка его электрической проводки. Разводку проводов следует делать таким образом, чтобы они не попадали на тепловые плёнки, и вообще, имели минимальную длину. При этом следует предусмотреть места установки датчиков контроля температуры.
- Осуществляется установка аппаратуры контроля и управления. Её размещают на стене, на высоте не менее 30 см от уровня пола в месте концентрации силовых проводов и проводов от датчиков.
- Необходимо провести тестовое включение системы и проверить её работоспособность. Для этого поочерёдно устанавливаются несколько значений температуры и проверяется алгоритм работы автоматики.
- Если всё прошло удачно, плёночный пол сверху накрывается плотным покрытием (в качестве чего может выступать, например фанера), которое плотно прикручивается к полу при помощи дюбелей. Покрытие необходимо, чтобы обеспечить большую защищённость плёнок от внешнего воздействия; оно не должно быть слишком толстым (не более 5 мм) и должно крепиться таким образом, чтобы не повредить плёнки или проводку.
- Сверху покрытия ложится линолеум и проводится повторное тестирование системы.
А вот какова цена фольгированной подложки под теплый пол и как её применять, можно посмотреть в данном видео.
На видео – подробная инструкция по установке тёплого пола:
Выбор теплого пола под линолеум
К данному выбору также нужно подойти ответственно. Всего три типа:
Водяной теплый пол представляет собой систему, состоящую из трубок, где основным источником тепла является вода. Ничего, кроме воды. Данный тип редко применяется в квартирах, потому что там используется чаще всего центральное отопление. Для того чтобы провести обустройство водяных полов, должна иметься стяжка между труб и напольным покрытием. Данное условие не подходит, если помещение имеет низкие потолки. Однако данная конструкция может стать альтернативой центральному отоплению.
Электрический теплый пол, главный компонент таких полов является нагревательный провод. Установка данного элемента также проводится в стяжке из цемента. Электрический пол имеет гораздо проще структуру, чем предыдущий тип обогревательной системы
Также данный тип имеет отличительную особенность, во время обогрева площадь нагревается равномерно – это особенно важно для линолеума. Однако электрический пол может и не подходить для данного напольного покрытия, потому что он нагревается за короткий промежуток времени. Из-за этого линолеум может легко разрушиться
Согласно мнению профессионалов данный материал не подходит для электрических полов
Из-за этого линолеум может легко разрушиться. Согласно мнению профессионалов данный материал не подходит для электрических полов.
Пленочный или инфракрасный теплый пол, в наличии данной конструкции имеется тонкий слой, а также полосы-нагреватели. Как только вы подключите конструкцию к электричеству, она равномерно и не быстро обогревать поверхность. Благодаря этому исключается вероятность деформации изделия при резких перепадах температуры. Максимальная мощность пленочной системы — 400 Вт/м2. Для линолеума подойдет максимальная мощность, которая равняется 150 Вт/м2. Не волнуйтесь, этой мощности хватит, чтобы достичь 30 градусов по Цельсию. Начальные характеристики материала сохраняются.
Давайте отдельно рассмотрим монтаж водяного пола под линолеум.
Какой электрический пол лучше выбрать под плитку?
Электрический теплый пол в магазинах предлагается в четырех вариациях:
- кабели;
- маты;
- пленки;
- стержни.
Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.
Варианты электрических полов
Кабельные
Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.
Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.
Греющий кабель бывает:
- резистивным;
- саморегулирующимся.
Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.
Нагревательные маты и кабельный пол
Маты
Маты обойдутся в полтора–два раза дороже кабеля при расчете за квадратный метр обогреваемой поверхности. Однако такой тип электрического теплого пола наиболее оптимален для кафеля, более правильного и лучшего для плитки варианта найти сложно. Термомат – это армирующая стеклосетка, на которой нагревательный кабель уже закреплен змейкой с идеальным шагом. Такую систему обогрева достаточно раскатать на подготовленном черновом основании и просто подключить к электропитанию. Кафель далее сверху клеится обычным способом без стяжки.
Как уложить плитку на нагревательные маты
Пленочный теплый пол
Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.
Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.
Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.
Пленочный и стержневой
Стержневой
Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.
Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.
Инструкция укладки и подключения систем теплого пола
Загрузка...
