Как гнуть трубу на трубогибе

Принцип использования трубогиба

Согнуть профильную трубу (особенно это касается изделий крупного диаметра) своими руками далеко не всегда представляется возможным. Для этих целей существуют специальные устройства – трубогибы. Стандартный трубогиб оборудован ведущим колесом, которое, перемещаясь вдоль одной из граней, аккуратно сгибает отрезок трубы в необходимом направлении.

Рекомендуем ознакомиться: Бесшовные толстостенные трубы — разновидности и сферы применения

Трубогибы бывают двух видов:

• Ручные. Колесо устройства приводится в действие вручную, посредством специальной рукоятки. Хорошо подходят для труб с небольшой площадью сечения.
• Электрические. Использование таких устройств оправдано в тех случаях, когда объем работ достаточно велик, а сами трубы обладают при этом солидными габаритами. Аппарат включается в стандартную сеть электропитания, а перемещение колеса осуществляется посредством электропривода. Позволяет получать более ровные изделия при ощутимой экономии времени.

Если работы носят однократный характер, покупка собственного трубогиба может оказаться нерентабельной. В таком случае стоит подумать о взятии устройства в аренду, либо рассмотреть один из альтернативных способов сгибания.

Приспособления для гибки труб

Вопрос о том, как согнуть трубу без трубогиба, не вызовет затруднений, если использовать для выполнения этой операции простейшие приспособления. Выполнять холодную гибку труб можно с помощью следующих устройств.

• В тех случаях, когда согнуть необходимо мягкую (алюминиевую) или стальную трубу с высотой профиля не больше 10 мм, используется горизонтальная плита с отверстиями, в которые вставляются упоры – металлические штыри. При помощи этих штырей и выполняется гибка изделий по требуемым параметрам. У данного метода есть два серьезных недостатка: невысокая точность гибки, а также то, что при его использовании необходимо прикладывать значительные физические усилия.
• Изделия с высотой профиля 25 мм лучше гнуть при помощи роликовых приспособлений. Труба надежно фиксируется в тисках, а к той ее части, которую надо согнуть, усилие прикладывается при помощи специального ролика. Данное приспособление позволяет получить более качественный изгиб, но также требует приложения физических усилий.

Вариант, что называется, на скорую руку. Длинный рычаг этого крайне незамысловатого приспособления позволяет справиться с довольно толстыми трубами

Сделать разовый изгиб трубы помогут элементарные приспособления

Для формирования на стальных или алюминиевых профтрубах изгиба с большим радиусом кривизны используют неподвижные округлые шаблоны, на которых монтируют специальные хомуты для фиксации изделия. На таком приспособлении трубу гнут также вручную, с усилием укладывая ее в паз шаблона, форма которого точно соответствует требуемому радиусу изгиба.

Фанера и металлические скобы – это всё, что нужно для изготовления гибочного шаблона

Гибочная плита

Чтобы эффективно гнуть стальные или алюминиевые трубы в домашних условиях, можно изготовить модернизированную гибочную плиту, воспользовавшись следующими рекомендациями.

1. Роль такой плиты играет панель, которую вырезают из листового металла большой толщины.
2. Панель, выполненную таким образом, приваривают к стойке, которая устанавливается на специальный пьедестал.
3. В панели просверливается два отверстия, необходимые для установки болтов, служащих упорами для профильной трубы.
4. На один из болтов-упоров устанавливается специальная насадка, при помощи которой и регулируется радиус изгиба.
5. Чтобы обеспечить соосность отрезков трубы, прилегающих к сгибу, над заготовкой размещают металлическую пластину, фиксируемую болтами.

Схема стенда для гибки профильных труб

Принцип изготовления несложного самодельного гибочного устройства

Гибка по оправке

Для гибки в домашних условиях профильных трубных изделий, высота стенки которых не превышает 25 мм, можно изготовить специальную оправку. В этих целях лучше использовать габаритный верстак, на поверхности которого будет достаточно места для такого приспособления. Для выбора оптимального места расположения элемента, фиксирующего сгибаемую трубу, на одном конце верстака выполняются часто расположенные отверстия. За обеспечение требуемого радиуса изгиба профтрубы отвечает специальный шаблон, который можно изготовить из толстой фанеры или металлического уголка, если вы собираетесь часто его использовать.

Сгибание профильной трубы при помощи оправки

Применение профилегиба

Конечно, если вам предстоит значительный объем работ по гибке профильных труб, лучше изготовить для этого специальный станок, чертежи которого несложно найти в интернете. Не будем здесь разбирать данный вопрос, так как более чем детально рассмотрен в статьях по ссылкам ниже.

Один из многочисленных вариантов самодельного профилегиба

Не обойтись без такого станка и в том случае, если вам надо согнуть трубы с большим сечением профиля. Основными рабочими органами такого станка, отличающегося широкой универсальностью, являются три валка, два из которых фиксируются неподвижно, а за счет изменения положения третьего регулируют радиус изгиба изделия. В качестве привода такого устройства используется цепная передача и рукоятка, которую вращает оператор.

Особенности разных способов гибки профиля

Профильные трубы гнут одинаковыми способами и в домашних мастерских, и на производстве: на холодную и с подогревом. Научно обоснованные рекомендации разработаны сугубо для круглых труб.

Удобнее всего использовать трубогиб, но не всегда его рентабельно покупать. Для выполнения малых объемов работ выгоднее брать трубогибы напрокат. Их применяют в случае высоты профиля от 10 до 40 мм и гнут материал без подогрева.

Если нет возможности воспользоваться специальным инструментом, надо выбрать другой способ. На холодную можно согнуть профиль высотой до 10 мм с помощью ручных приспособлений.

Результат напрямую зависит от высоты профиля h. Высота может быть больше или меньше 20 мм. В первом случае радиус устанавливают не меньше 3.5 х h, во втором — не меньше 2.5 х h.

Если радиус заготовки небольшой, то для сгибания может оказаться достаточно неподвижной плиты, оборудованной штырями-упорами, тисков или роликов. Сгибание по большому радиусу выполняется на неподвижных оправках или гибочных пластинах.

При необходимости прогрева трубу наполняют песком без крупных примесей, греют в нужном месте и гнут за один прием.

Не рекомендуется никаким способом гнуть профиль с толщиной стенки меньше 2 мм.

Как таковых методов для сгибания профилированных труб умельцы изобрели много. Но всех их объединяет один недостаток — потребность в большой физической силе.

Если мастер не отличается хотя бы средним телосложением, то процесс загибания может стать для него невыполнимым. Поэтому, выбирая способ обработки профильных труб, лучше ориентироваться на применение специализированных инструментов.

Мне нравитсяНе нравится

Самостоятельное сгибание металлической трубы

Если у вас нет специального оборудования, то чтобы согнуть металлическую трубу в домашних условиях, вы можете использовать один из следующих методов:

1. Обычно в процессе сгибания трубы могут ломаться или уменьшаться в диаметре. Чтобы этого не произошло, изделие нужно заполнить сухим просеянным песком. Чтобы песок не высыпался, на концах заготовки устанавливаем заглушки. Проще всего для этого подготовить деревянные чопики и вбить их, но так, чтобы потом можно было легко вытащить без деформации трубы. Теперь заготовку можно сгибать, не боясь, что она сломается и уменьшится в сечении. При этом если труба выполнена из мягкого металла, то процедуру можно легко провести без использования вспомогательных инструментов. Для более плотного материала можно использовать дополнительную трубу нужного диаметра, которая будет надёжно закреплена в земле или другом оборудовании. В этом случае заготовку гнём, используя принцип рычага.

1. Если нужно согнуть алюминиевую или стальную заготовку, то процедуру делают с использованием паяльной лампы или газовой горелки. Для начала в отрезок изделия нужно насыпать просеянный мелкий песок и заглушить концы. Затем элемент фиксируем в тисках. После этого участок, который нужно согнуть, нагреваем при помощи горелки. Греть стоит до тех пор, пока это место не приобретёт ярко-красный оттенок. Проконтролировать, что алюминиевая труба достаточно нагрета, можно при помощи листка бумаги. Если его поднести к нагретой трубе, бумага должна загореться или начать дымить. После этого на руки одеваем перчатки, чтобы защититься от ожогов, и постепенно гнём трубу.

Если нужно изогнуть трубу квадратного сечения (небольших размеров), то процедуру можно выполнить без нагревания. Однако засыпать песок или залить воду зимой всё равно придётся. Для сгибания вам понадобится резиновая киянка. Далее трубу укладываем на две опоры и ударами киянки в центральной части сгибаем заготовку. Если изгиб получится слишком большой, то элемент в этом месте нагревается и немного распрямляется. Однако при таком методе форма профильного изделия может немного нарушиться

Если вам очень важно сохранить правильное сечение профильной трубы, то нужно найти прочную пружину подходящего диаметра (по размеру внутреннего сечения элемента). Помещаем пружину внутрь заготовки в районе места сгибания, привязав её проволокой, чтобы потом можно было извлечь

Теперь можно смело гнуть отрезок трубопровода, не боясь деформации сечения.
Целесообразность использования метода со сварочным агрегатом и болгаркой под вопросом, но мы опишем и его. Для этого на участке изгиба при помощи угловой шлифмашинки наносятся неглубокие надрезы. Это позволяет снизить прочность изделия, после чего его легко согнуть вручную. Затем надрезы завариваются сваркой.

Приспособления для сгибания

Как согнуть профильную трубу при помощи трубогиба, вы можете узнать из предложенного видео:

В этом случае очень важно использовать ролики и башмаки для труб профильного, а не круглого сечения. В противном случае вы рискуете деформировать изделие или получите много трещин

Если у вас нет трубогиба, то согнуть профильную трубу можно при помощи гибочного станка, изготовленного своими руками. Конструкция приспособления зависит от размеров сечения трубы:

1. Если диаметр изделия не более 20 мм, то можно изготовить устройство из металлических штырей, которые закреплены на бетонной или стальной плите. Если трубчатый элемент уложить между штырями, то его можно легко согнуть до нужных размеров. Чтобы можно было регулировать величину изгиба, в плите делается много отверстий, в которые можно переставлять штыри. Таким образом, вы сможете в домашних условиях получить нужную конфигурацию и радиус изгиба заготовки. Однако у этого приспособления есть два недостатка:

• порой очень сложно добиться идеального изгиба в одной плоскости;
• это устройство не подходит для сгибания коротких труб своими руками, поскольку вам просто не хватит физических сил.

1. Чтобы аккуратно изогнуть элемент в домашних условиях, лучше изготовить своими руками станок в виде вертикально установленной плоскопараллельной пластины, состоящей из двух частей. Эта пластина должна иметь такую же кривизну, как желаемый радиус изгиба.
2. Для сгибания своими руками труб диаметром больше 20 мм изготавливается более сложный станок. Для этого вам понадобится пара роликов с пазом, размер которого совпадает с габаритами сечения прокатной заготовки. Ролики фиксируются на прочном основании. Диаметр ролика должен совпадать с желаемым радиусом изгиба. Для гнутья в домашних условиях труба устанавливается между роликами. Один её конец фиксируется. Второй конец прикрепляется к лебёдке. Затем изделие при помощи лебёдки протаскивают через ролики до тех пор, пока не получат нужный радиус изгиба.

Также чтобы правильно согнуть профильную трубу, вы можете изготовить трубогиб своими руками. Процесс изготовления трубогиба в домашних условиях можно разделить на несколько этапов:

1. Изготавливаем валы, на которых потом фиксируем подшипники и шестерни. При этом последний элемент крепится через шпонку. Подшипники рекомендуется покупать в комплекте с опорными элементами.

1. Основание для станка можно сварить из подходящих стальных деталей. Затем к основанию необходимо прикрутить прижимной вал.
2. После этого приваривают пружинные гайки, а также площадку под них.
3. В нижней части прикручиваются опорные валы.
4. Устанавливается натяжная цепь.
5. Завершающим этапом станет изготовление и крепление рукоятки к валу. Для этих целей лучше использовать вращающуюся ручку, поскольку она облегчит процесс сгибания.

Три способа сгибания

Существует три способа сгибания:

• плавный изгиб под большим радиусом;
• изгиб малого радиуса;
• два сгиба по 45 градусов.

Способ выбирают в зависимости от задачи, типа проводника, который будут проводить через канал, а также исходя из наличия соответствующих инструментов. Например, во избежание потерь оптоволоконных кабелей необходимо выполнить как можно более плавный поворот. Для подключения электрических кабелей в стесненных условиях может потребоваться прямой угол, чтобы обеспечить подвод кабелей к распределительному оборудованию.

Способы сгибания труб под углом 90 градусов

При сгибании на 90 градусов особенно важно учесть материал изготовления, внешний и внутренний диаметр трубы, чтобы сохранить достаточный диаметр канала для протяжки кабеля. Минимальный радиус сгибания можно узнать из соответствующих таблиц

Можно ли согнуть трубу в домашних условиях

Если труба имеет не самые большие габариты, а точность изгиба не является критическим параметром, произвести цикл необходимых работ возможно в домашних условиях.

Разумеется, будет лучше, если для этих работ найдется отдельное помещение, оборудованное верстаком, тисками и прочими необходимыми инструментами. Кроме того, в процессе работы скорее всего придется использовать болгарку, сварочный аппарат или источник открытого огня. Согласитесь, частный дом или квартира мало для этого подходят.

Еще один важный совет. Металл – достаточно упругий материал, который после любой деформации будет стремиться вернуть себе прежнюю форму. По этой причине сгибать трубу следует на немного больший, чем предусматривает проект, угол. Металл вернется на несколько градусов обратно, и мы получим в точности такой радиус сгиба, на который рассчитывали изначально.

Для облегчения процедуры сгибания соответствующий участок трубы можно предварительно разогреть. Раскаленный металл становится более пластичным и податливым, что значительно облегчает процесс. Для прогрева чаще всего используют:

• газовую горелку,
• паяльную лампу.

Труба тщательно прогревается на месте будущего сгиба (протяженность места нагрева принимается равной шести диаметрам трубы).

Рекомендуем ознакомиться: Применение труб из сшитого полиэтилена для систем отопления

Стоит помнить, что многократные циклы сильного нагрева и остывания неизбежно делают металл более хрупким.

Гибка профтруб с предварительным нагревом

Чтобы своими руками согнуть профильную трубу горячим методом, необходимо предварительно заполнить ее песком. Это позволит сделать изгиб более качественным и равномерным. Поскольку вам придется иметь дело с горячим металлом, все работы следует выполнять в плотных брезентовых рукавицах. Сама гибка, с реализацией которой можно ознакомиться по видео, выполняется в следующей последовательности.

Оба конца профильной трубы необходимо закрыть заглушками, которые изготавливаются из деревянных брусков. Длина таких заглушек должна быть в 10 раз больше ширины их основания, которое, в свою очередь, должно иметь площадь, в два раза превышающую площадь отверстия в трубе, закрываемого с их помощью.
После подгонки заглушек под внутреннее сечение трубы на одной из них выполняется 4 продольных паза, которые необходимы для выведения газа, скапливающегося в трубе при нагревании заполняющего ее песка.
Участок профтрубы, который вы планируете согнуть, требуется предварительно отжечь.
В качестве наполнителя для трубы надо использовать песок средней зернистости. Если нет очищенного строительного песка, можно взять любой, даже из детской песочницы, но его следует соответствующим образом подготовить. Так, песок сначала просеивают через сито с размерами ячейки 2–2,5 мм, чтобы удалить из него гравий и мелкие камешки, а окончательное просеивание выполняют на сите с размерами ячейки 0,7 мм. Окончательное просеивание необходимо для того, чтобы удалить из песка пылевые включения, которые могут спечься при нагревании.
Подготовленный песок необходимо прокалить при температуре 150 градусов Цельсия.
Перед набивкой песком один конец трубы закрывают заглушкой, на которой нет газоотводных каналов. Во второй конец вставляется воронка, через которую порционно засыпают подготовленный песок. Чтобы песок равномерно и плотно заполнял всю внутреннюю полость трубы, при его засыпании необходимо постукивать по стенкам изделия, используя для этого деревянную или резиновую киянку.
После полного заполнения трубы песком ее второй конец также закрывают заглушкой.
Участок, который будет нагреваться для дальнейшего сгибания, необходимо отметить мелом.
Трубу нужно закрепить в тисках с шаблоном или в трубном зажиме

При этом важно, чтобы сварной шов, если он есть на поверхности изделия, оказался сбоку. Придерживаться этого требования надо потому, что сварной шов нежелательно подвергать сжатию или растяжению.
Участок трубы, предварительно отмеченный мелом, нагревают докрасна при помощи газовой горелки

После полного прогрева трубу аккуратно, не совершая резких движений, сгибают в один прием, прикладывая усилия строго в вертикальной или горизонтальной плоскости.
После остывания согнутой трубы полученный результат сравнивают с шаблоном. Если все нормально, то из концов изделия удаляют пробки и высыпают песок.

Правильная технология ручной гибки «на горячую»

Данный метод, который несложно реализовать и в домашних условиях, лучше всего использовать в тех случаях, когда на профтрубе надо сформировать единичный угловой изгиб. Многократный нагрев металла может привести к потере его прочности, а избежать этого невозможно, если вы гнете трубу для ее использования в качестве элемента арочной конструкции.

Изготовление жестяных труб своими руками: инструкция процесса

Процесс изготовления жестяных труб и коробов можно разделить на три этапа:

• Подготовительный, начинающийся с разметки и заканчивающийся вырезанием заготовки.
• Формовочный, в процессе которого происходит формирования профиля трубы или короба.
• Финальный, в процессе которого выполняется соединение противоположных краев заготовки.

И далее мы рассмотрим интересующее нас ручное изготовление жестяных труб, которое будет реализовано в виде поэтапного процесса.

Первый этап – подготовка заготовки

Перед тем, как сделать из жести трубу, мы должны разметить листовую заготовку и вырезать из нее полуфабрикат – мерный участок, пригодный для формирования контура будущего изделия.

На ровном участке верстака раскатываем лист стали. От верхней кромки листа отмеряем длину трубы, делая отметку разметчиком или мелом. Далее берем угольник и по метке длины трубы проводим линию, перпендикулярную боковой кромке листа. После этого отмечаем на верхней кромке и прочерченной линии длину периметра короба или длину окружности трубы.

Причем к фактической длине окружности или периметру нужно добавить еще 15 миллиметров на стыковочные кромки.

Соединяем отметки сверху и снизу. Вырезаем заготовку из листа, делая боковой и продольный надрез.

На этом предварительный этап закончен и нас ждет само изготовление трубы из жести своими руками, реализуемое в виде двух этапов: формовки профиля и обработки стыков.

Второй этап – формирование тела трубы

На следующем этапе наша цель — формовка профиля трубы.

Вдоль заготовки трубы отмечаем  линию загиба фальца. С одной стороны она равняется 0,5 сантиметра, а с другой – один сантиметр. Загибаем фальцы под прямым углом к плоскости заготовки. Для этого размещаем заготовку вдоль стального уголка, совместив его ребро с линией загиба фальца и, ударами киянки, деформируем лист до соприкосновения с перпендикулярной плоскостью уголка.

Причем деформацию нужно выполнять постепенно, вдоль всей плоскости загиба. А в самом начале для загиба кромки можно использовать плоскогубцы: ведь даже самая мягкая жесть, из которой делают трубы жестяные – своими руками не гнется.

Далее, на сантиметровом фальце отгибается под прямым углом от плоскости фальца Г-образный загиб. Причем верхняя часть Г-образного фальца должна быть параллельна плоскости заготовки. А длина этого участка составит 0,5 сантиметра.

После формовки фальцев приступаем к формовке тела трубы. Для этого помещаем заготовку на калибрующую плоскость и обстукиваем лист жести киянкой до получения профиля нужной нам формы. Вначале у нас получится U-образный профиль, а затем и просто округлый профиль. При этом фальцы должны встретиться.

Третий этап – обработка стыковочного шва

На финальном этапе мы завершаем изготовление трубы, обжимая стыковочный шов.

Совмещаем вертикальные фальцы. Загибаем горизонтальный участок Г-образного фальца к низу. Он должен обернуться вокруг вертикального фальца с другого края заготовки. Полученный сэндвич, торчащий из трубы, загибаем к плоскости изделия, образуя стыковочный шов. Причем загиб вниз должен выполняться от Г-образного фальца к плоскости трубы.

В конце мы можем укрепить линию стыковки заклепками. Однако такая стыковка надежна и без этого.

Как согнуть профильную трубу под 90 градусов

Профильные трубы с поворотом 90 градусов не имеют острых углов, и смотрятся эстетично.

Сначала необходимо подготовить инструмент — аппарат для сварки, болгарку, диски.

Рассмотрим пошагово процесс загиба профиля.

ЭТО ФЕНОМЕНАЛЬНО! Как согнуть профильную трубу под 90 градусов.

Отмечается точка изгиба на заготовке, а на всех сторонах делаются метки поперечных линий. Отмеряется половина ширины, её размер отмечается на первой линии, и на всех поперечных.

Проводятся радиусные линии — для этого используется циркуль или другой круглый предмет. Данные линии делаются с двух сторон, а также отмечается место, которое будет удаляться.

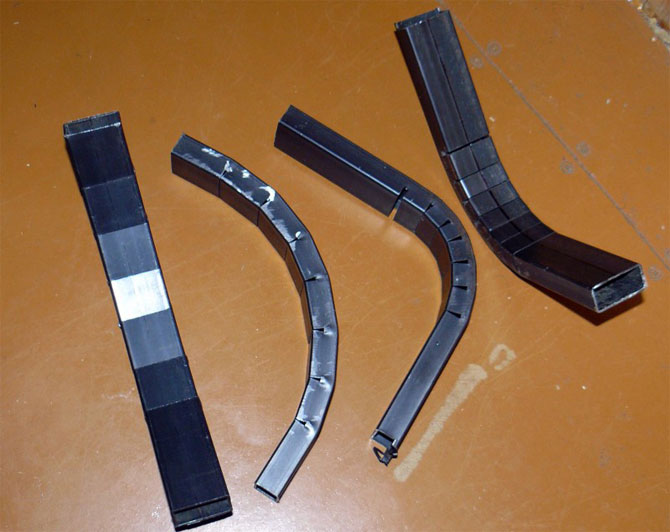

Делаются надрезы с одной стороны между двумя метками. После удаляются две боковушки.

Заготовка немного отгибается в обратном направлении, а затем во внутрь. В итоге выходит прямой угол внутри, и закруглённый снаружи.

С помощью сварного аппарата, участок изгиба схватывается с обеих сторон, после чего производится сварка всех швов.

Удаляется шлак, а швы обрабатываются лепестковым зачистным диском.

Этот способ подойдёт, чтобы согнуть своими руками профиль любого размера.

Альтернативные способы сгибания

К счастью, для сгибания труб вовсе не обязательно иметь под рукой специальное оборудование. Народная смекалка уже давно изобрела не один способ добиться желаемого результата без использования трубогиба.

Используем болгарку

На участке, где требуется сделать загиб трубы при помощи болгарки делается несколько поперечных распилов. Чем меньше должен быть радиус изгиба, тем большее количество распилов понадобится. В большинстве случаев достаточно трех. Далее, профильная труба без особых усилий сгибается, а места пропилов завариваются при помощи сварки.

Если заваренные участки аккуратно зашлифовать, то полученное изделие будет выглядеть очень достойно. Никаких складок или сильной потери прочности на месте сгиба не возникнет. А вот идеальной округлости такой способ не даст, ведь загиб будет состоять из нескольких прямых участков, расположенных под углом друг к другу.

Способ с применением пружины

Для изготовления пружины понадобится стальная проволока сечением 2 мм. Проволока загибается по форме профиля с таким расчетом, чтобы сторона каждого сегмента была на несколько миллиметров меньше, чем соответствующая сторона профиля трубы и могла свободно перемещаться по ее внутренней протяженности.

Далее, пружина просто вставляется в трубу, и сгибается до необходимого радиуса. Для облегчения процедуры сгиба участок трубы можно разогреть.

Заполняем трубу песком

Этот способ поражает простотой и эффективностью, ведь все необходимые материалы в буквальном смысле лежат под ногами:

• Предварительно подготавливаем два деревянных клинышка, которые смогут плотно закрыть полость трубы.
• Деревянный клин плотно забиваем в конец трубы.
• Заполняем трубу песком, предварительно просеянным и просушенным.
• Вбиваем второй клин.

Далее, один из концов трубы фиксируется и производится сгибание. Для облегчения процедуры участок трубы также можно нагреть. По окончании работ клинья удаляются, а песок высыпается.

Использование плотной песчаной подушки поможет предотвратить деформации, обеспечив ровный и прочный сгиб.

Поможет обыкновенная вода

Один конец профильной трубы закрывается заглушкой, после чего в полость заливается вода. Непременное условие – наличие отрицательной температуры, достаточной для замерзания жидкости. После замерзания воды труба без особых проблем согнется, а место сгиба будет красивым и прочным.
