Электропроводка в ванной

Монтаж разводки: способы

Разводка ванной может быть сделана исходя из трех различных способов. Первый называется открытым. Такой вариант прокладки коммуникаций считается самым простым и выполняется поверх облицовки.

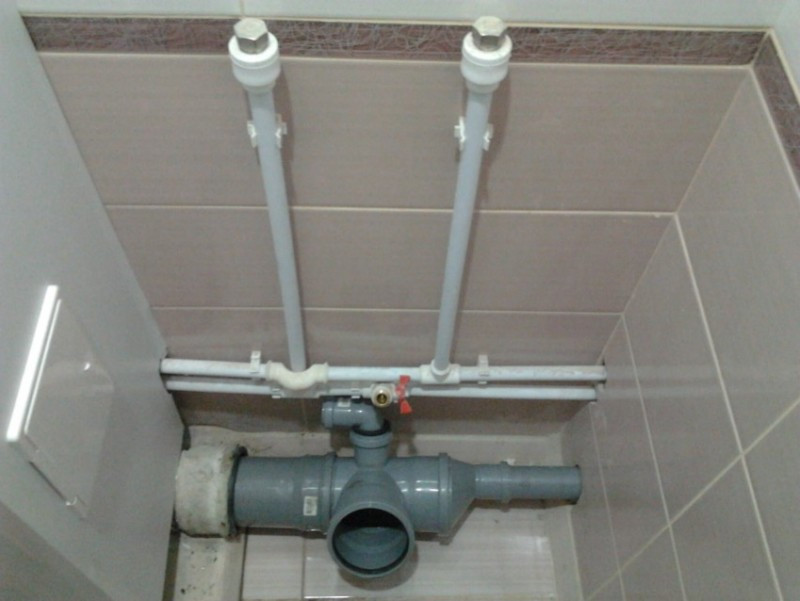

Иными словами при таком расположении все трубы оказываются на виду. Не самое лучшее решение в виду эстетичности помещения ванной комнаты.

Данный способ применяется если недостаточно места или нет желания прятать трубопровод. Обычно трубы монтируют в менее заметных местах или стараются как-либо скрыть.

Положительное качество данного вида монтажа — постоянный контроль исправности труб. Отрицательное — возможность повредить трубы самостоятельно.

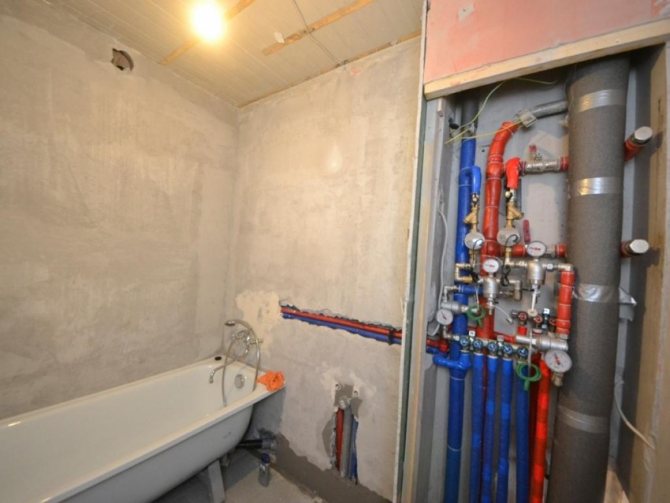

Способ номер два — закрытый. Как уже ясно из названия, трубы при таком методе монтажа находятся в стенах. Монтаж такой системы сложен и предполагает дробление стен. Однако внешний вид комнаты при этом совершенно не страдает.

Есть и еще один способ, в котором объединены два предыдущих. Комбинированный метод заключается в прокладке коммуникаций снаружи. Но после монтажа их прячут при помощи дополнительной отделки. Это возможно только при наличии большого количества пространства.

Кроме того, требуется прокладывать трубы водопровода очень близко к канализационным, чтобы была возможность прикрыть их единой маскировкой.

Как организовать безопасное электропитание в ванной комнате

В первую очередь, определяемся с кабелем питания. Расчет сечения не имеет прямого отношения к влагостойкости, но нагретый от перегрузки провод может лишиться изоляции. А вокруг влажные стены, брызги… Прикоснувшись к стене, в которой проложен поврежденный кабель, вы получите удар током.

Для освещения достаточно ВВГ сечением 0.5 мм², розетки для бритвы и фена — 1 мм², стиральная машина и бойлер (мощностью до 3 кВт), провод сечением 1.5 мм². Более мощные водогрейные установки потребуют 2.5 квадрата.

На практике, лучше выбрать сечение для следующей категории мощности. Выйдет ненамного дороже, но это цена вашего спокойствия. Кабель также можно использовать более защищенный, чем для обычной скрытой проводки. Например, с заполнителем пространства между внешней оболочкой и изоляцией проводящих жил. Отечественная маркировка: ВВГ-з, импортные аналоги: NYM.

Снова повторимся: дополнительное усиление параметров — это не требование ПУЭ. Просто ваша уверенность за небольшую доплату.

Открытая прокладка (еще раз обращаем внимание на то, что такого способа следует избегать) не допускается в зонах №№ 0 и 1. Исключение составляет силовой кабель электронагревательного прибора, смонтированного в зоне №1

В остальных случаях необходимо обеспечить защиту от механических повреждений и попадания водяных брызг. Лучше всего, упрятать открытый кабель в рукав или гофру.

А вот скрытая проводка в ванной комнате (как рекомендуют Правила устройства электроустановок) с использованием рукава или гофры совершенно необязательна. Если оболочка вашего кабеля не повреждена, имеет соответствующую степень защиты, нет смысла усложнять конструкцию. Лучше добавьте в строительную смесь, которой замуровывается проводка, присадку — гидро барьер.

Но снова возвращаемся к ощущениям безопасности: пластиковый рукав или гофр не запрещен. Если есть средства и желание — укладывайте.

А вот прокладка силового кабеля в металлической оболочке любого вида, запрещена ПУЭ.

Кабели питания заводятся в ванную комнату: от распределительных устройств (расположенных снаружи) до потребителей, в виде цельного куска с непрерывной защитной оболочкой. Никаких монтажных коробок, сростков, переходов на другой тип кабеля, в зонах №№ 0, 1 и 2 быть не должно. По возможности, следует избегать маршрута питающего кабеля, проходящего по стене с душевой кабинкой или установленной ванной.

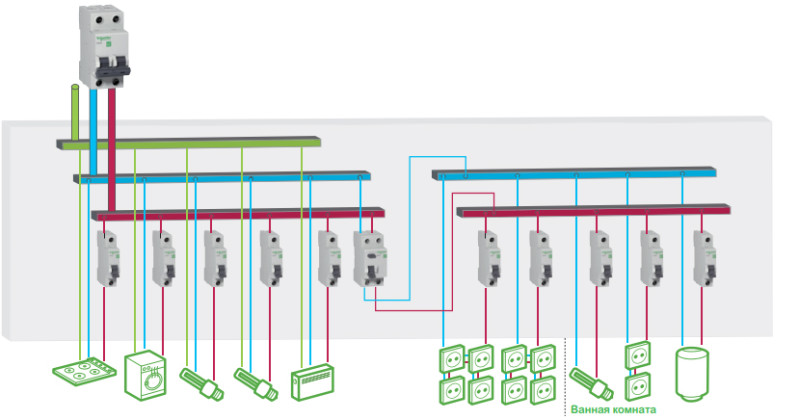

Розеточная сеть и линии освещения, защищаются разными автоматами в щите питания. Для силовых потребителей (водонагреватель, стиральная машинка) требуются самостоятельные линии. Любая розетка, вне зависимости от мощности электроустановки, располагается только в зоне № 3, не ближе 60 см от входа в душевую кабинку. Это разрешение распространяется только на жилые помещения, в промышленных санузлах штепсельные розетки устанавливать запрещено.

Как мы уже говорили, выключатели в ванной комнате не запрещены, но желательно обходиться без них. Но если требуется включать вытяжку, или освещение в зонах №№ 1 или 2, можно применять системы со шнурком.

Если в зоне № 0 монтируется низковольтное освещение (12 В), проводка к нему прокладывается отдельно от кабеля 220 вольт. Источник питания устанавливается снаружи. Выключатель низковольтной электроустановки внутри ванной комнаты должен размыкать только цепь 12 вольт. Первичное напряжение на блок питания подается за пределами санузла.

Электропроводка в ванной выполняется трехжильным кабелем: рабочий нуль, фаза и защитная земля. Если в доме система заземления TN-C, использование розеток и любых других электроприборов в ванной комнате запрещено. Только освещение с выключателем снаружи. При нормальных системах заземления (TN-S или TN-C-S), организуется дополнительная система уравнивания потенциалов в ванной комнате. Она подключается к шине защитного заземления.

Организация электропроводки в ванной с системой «теплый пол». Желательно применять низковольтные нагреватели. Если элементы питаются от сети 220 вольт, то после закладки их в пол, сверху кладется металлическая сетка, подключенная к системе уравнивания потенциалов.

А вообще, самая безопасная система обогрева пола в ванной — трубы с теплоносителем.

Какое электрооборудование применяется при прокладке электрики в ванной

Наверное, многие из вас при выборе любых осветительных приборов обращали внимание на то, что для их подключения используется трехконтактный клеммный разъем, и наверняка вы игнорировали один из них при подключении таких светильников. Третья жила – это заземление, которое в ванной комнате игнорировать не следует

Если выбранный вами светильник для ванной комнаты не имеет клеммы для заземления, то от его приобретения лучше отказаться. Вообще если говорить о светильниках для ванной комнаты, то лучше выбрать оборудование, работающее от 12V – так безопаснее, а главное, экономичнее, особенно если речь идет о применении диодных лампочек или светильников. Устанавливаете в распределительном щитке понижающий трансформатор и подключаете к нему все осветительные приборы. Вот и все!

Как провести проводку в ванной фото

Также подходя к вопросу электрического оборудования для ванной комнаты, следует уделить внимание выбору розеток – кроме того, что они должны предусматривать подключение заземления, розетки обязаны быть влагозащищенными. Что это значит? Такие розетки имеют специальный корпус с крышкой, которая не позволяет парам влаги проникать в саму розетку

Кроме того, конструкция этой крышки такова, что если по стене будет стекать вода, то она благополучно пройдет мимо и не проникнет в розетку. Как правило, для установки подобных розеток (а вернее при закрывании их пластиковой накладкой) применяется резиновый уплотнитель – в некоторых случаях производитель рекомендует использовать вместо уплотнителя герметик.

Именно так прокладывается электропроводка в ванной комнате. Напоследок хочу лишь напомнить о том, что если речь идет о прокладке кабеля за гипсокартоном или за другими панелями, за которыми образуется пустота, то обязательно нужно использовать гофрированный рукав. Он предназначен для защиты кабеля от механических повреждений (например, при сверлении отверстий) и одновременно для обеспечения пожарной безопасности. Проводка не загорится даже в пластиковой гофре, так как внутри нее малое содержание кислорода.

Требования к силовому щитку

Прочными считаются корпуса, изготовленные из металла. Усилие при переключении прикладывается больше, если класс оборудования увеличивается. Не каждый щит способен выдерживать такие многократные действия. Если нагрузки высокие – рекомендуется брать только металлические корпуса. Что касается степени защищённости, то она определяется будущими эксплуатационными условиями. IP 44 и IP56 – допустимые варианты для того оборудования, которое устанавливается в ванной комнате.

Модели различаются и по способам установки:

• встраиваемые.
• накладные.

По возможности рекомендуется отказываться от установки щитков в ванне, ведь повышенная влажность связана с дополнительными рисками. Отличительная черта встраиваемых моделей – отбортовка на лицевых панелях. Она нужна, чтобы закрыть технологический стык.

Съёмные задние крышки позволяют выдержать больше нагрузок, и устанавливать такие приборы гораздо легче.

Общие рекомендации

• Не стоит экономить на проводах. Приобретайте кабель с медной жилой в двойной негорючей изоляции (в маркировке имеется буква Н или Нг). Медный провод долговечнее алюминиевого, кроме того, последний всегда приходится брать большего сечения, чем медный. К слову, приобретая кабель, имеет смысл проверить площадь его сечения: нередко она оказывается меньше заявленной.
• Недопустимо непосредственное соединение меди и алюминия. Например, старой алюминиевой проводки, с новой медной. Со временем возникнет окисление, что может привести к разрушению проводника. Для соединения жил из разных материалов следует использовать клемники (монтажные колодки). Да и вообще, лучше избегать соединений методом «скрутки», они ненадежны.
• Не экономьте на аппаратуре защиты. Это основные устройства, обеспечивающие безопасность и долговечность вашей домашней электросети. Качественные автоматические выключатели, УЗО или дифференциальные автоматы не могут стоить дешево. Рекомендуем использовать механические УЗО – они гораздо надежнее электронных, так как их работа не зависит от напряжения в сети или внешнего источника питания.
• Избегайте подключения многопроволочных жил провода под винт (например, в клемниках и счетчиках). Такое соединение ненадежно, так как тонкие проволоки распределяются под торцом винта и в итоге прижимаются лишь некоторые из них.

Электропроводка в ванной

Основные требования к электропроводке в ванной:

• выбирайте светильники, которые работают от безопасного напряжения – 12В. В этом случае вам подойдут светодиодные лампы. Они долговечны и определяют минимум электроэнергии.
• все элементы проводки обязательно должны быть защищены от влаги.
• линия должна иметь контур заземления.
• на группу светильников и розеток должна быть установлена УЗО и автоматический выключатель.

Можно использовать наружную и скрытую прокладку кабеля по стенам. При открытом монтаже желательно выбирать кабель, который соответствует маркировке, чтобы он был предназначен для помещений с повышенной влажностью.

Если вы выполните все требования, то в дальнейшем не столкнетесь ни с какими проблемами относительно электробезопасности.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Руководство по монтажу

Если есть навыки монтажа электропроводки, то сделать ее в ванной своими руками несложно. Для этого подготавливают описанные материалы и инструменты, после чего действуют по разработанному плану с соблюдением рекомендаций специалистов.

Демонтаж старой проводки

В домах старой постройки часто ванная комната и туалет совмещены и находятся в одном помещении. Проводка была рассчитана на небольшие нагрузки. Сейчас здесь устанавливают мощную бытовую технику.

Для подключения современного электрооборудования, чтобы обеспечить требования пожаробезопасности, придется делать новую проводку. Один из сигналов к этому — частое выбивание автоматов. Старые линии можно не демонтировать, но обязательно изучают их расположение, а затем прокладывают новые.

Разделение пространства на зоны

Согласно уровню электрической опасности, санузел принято делить на несколько участков:

1. Зона 0. Непосредственно ванна или душевая кабина, здесь опасность будет максимальной. Устанавливают приборы, имеющие 7 степень защиты от влаги. Здесь рекомендуют использовать светильники, работающие от напряжения 12 В.
2. Зона 1. Края стен внутри душевой кабины и вокруг ванны. Подойдут приборы с IPX5.
3. Зона 2. Она находится на расстоянии 0,6 м от предыдущей. Электрооборудование должно иметь класс IPX4.
4. Зона 3. Оставшийся участок, расположенный в пределах 2,4 м. Минимальная влагозащита приборов — IPX1.

Прокладка кабеля и подрозетников

После определения мест расположения розеток и выключателей переходят к проведению электропроводки. При укладке кабеля учитывают характеристики стен.

Если в них есть пустоты (например использовался гипсокартон), то в них кабель помещают в гофрированные трубы. В сплошных стенах перфоратором или штроборезом делают канавки для провода.

Кабель помещают в гофру, затем в штрабу и заделывают гипсом, а стены покрывают финишным материалом. Подрозетники фиксируют алебастром.

Сечение проводов

Для подключения оборудования используется 3-жильный медный кабель. Его сечение зависит от мощности прибора. Современная техника отличается низким энергопотреблением, поэтому понадобятся провода небольшого сечения.

Безопасные розетки

Для обеспечения безопасности розеток каждая должна иметь отдельный узел защитного отключения. Его уровень номинального тока должен быть равен или немного больше соответствующего показателя используемого автомата.

При большой разнице этих значений оборудование будет работать некорректно. Для подключения стиральной машины достаточно установить розетку на 16 А, у которой керамическая поверхность и соответствующий уровень защиты от брызг.

УЗО, дифавтомат и заземление

В связи с повышенной влажностью в ванной высокий риск поражения электрическим током. Чтобы этого не произошло, все розетки оснащаются УЗО. Для правильной работы такого устройства надо обязательно делать заземление, его подключают к соответствующей клемме в электрощите.

Особенность этого помещения в том, что здесь надо установить планку системы уравнивания потенциалов. Для этого берут пластину, на которую приваривают болты, на них накручивают гайки. Подсоединяют все металлические объекты.

Для него не нужен заземляющий контур. Автомат срабатывает при утечке тока. Прибор менее чувствителен по сравнению с УЗО, но его достаточно для обеспечения безопасности в ванной.

Сечение проводов

Современное электрооборудование для ванных комнат не отличается высокой потребляемой электрической мощностью, поэтому проводка может вестись не самыми дорогими проводами с минимальными сечениями.

Розеточные линии

Как было сказано выше, суммарная нагрузка на одну розеточную линию не должна превышать 16 А или 3,5 кВт. Такой нагрузочной способностью обладают провода сечением от 2,5 кв. мм – однако провода с большим сечением (4 или даже 6 кв. мм) использовать для ванной комнаты просто нецелесообразно с экономической точки зрения: стоят они ощутимо дороже, а максимально допустимый ток для розеток – те же самые 16 А.

Единственный оправданный случай увеличения сечения провода до 4 кв. мм – использование для разводки «ТУ-шных» многожильных проводов типа ПУГНП или их клонов серии ШВВП. Такой «кабель», изготавливаемый по техническим условиям, а не по ГОСТу, широко и печально известен несоответствием своего заявленного производителями сечения реальному показателю – разница может доходить до 60%! Естественно, в сторону занижения. Так же этим грешат и производители проводов марки ВВГнг, лучше взять провод нужного сечения, сделанный по ГОСТу, чем большего сечения, сделанный по ТУ. ГОСТовские провода всегда имеют маркировку, «ТУ-шные» практически никогда.

Линии освещения

Для отдельных линий освещения допустимо использовать провода сечением 1,5 и даже 0,75 кв. мм – но ВСЕ провода в этой линии должны быть с одинаковой характеристикой. Совершенно недопустимо вести «магистраль» от распределительного щита одним сечением, а на осветительные приборы и выключатели отводить «хвосты» меньшего диаметра – в случае перегрузки в тонких проводах защитный автомат, номинал которого рассчитан на провод потолще, просто не сработает. Со всеми вытекающими печальными последствиями вплоть до возгорания…

Тип нагрузки	Сечение медного провода	Номинал автомата
Освещение	1,5 мм2	10А
Розетки, кондиционеры, стиральные машины	2,5 мм2	16А

Это же условие необходимо соблюдать и при запитывании всего электрооборудования в ванной от одной общей линии. В этом случае необходимо ориентироваться по самым «прожорливым» потребителям – по розеткам. Проще говоря, ВСЮ разводку вести проводом сечением 2,5 кв. мм, в том числе – и к светильникам.

В случае острой необходимости перехода с большего сечения на меньшее в месте «перескока» нужно устанавливать промежуточный автоматический выключатель с номиналом, соответствующим предельно допустимому току в проводе меньшего диаметра. Обычно это 6 А для осветительных линий и 10 – для розеточных. Однако для ванных комнат установка дополнительного бокса даже с одним АВ – мероприятие достаточно затруднительное, поэтому лучше стараться обойтись без подобного «умножения сущностей».

В общем и целом, электромонтаж проводки в ванной – задача не самая простая, однако вполне доступная для самостоятельного решения. Главное – понимать основные принципы ее реализации, и тогда все работы вполне можно выполнить своими руками.

Что необходимо знать при подключении и эксплуатации электрооборудования в сантехнических помещениях

Существует международный стандарт, определяющий степени защиты электроустановок: International Protection — IP. После буквы IP следуют две цифры, характеризующие степень защиты. Типы маркировки указана на иллюстрации:

Применяем эту маркировку к зонам опасности в санузле. Чем выше номер – тем меньше опасность.

• Зона № 0 — непосредственно в ванной или в душевом поддоне. Территория максимального риска.
• Зона № 1 — виртуальные стены по периметру ванны или поддона. Опасность практически такая же.
• Зона № 2 — территория от границы зоны № 1, до периметра на расстоянии 60 см от нее.
• Зона № 3 — то же самое, только на расстоянии в пределах 240 см от периметра зоны № 2. Практически безопасное место.

Соответственно, в каждом периметре действуют требования по защите электроприборов.

• Зона № 0 — самая высокая степень защиты IP×7 (рассматривается только вторая цифра, пыли в ванной комнате бояться незачем). Крайне желательно применение электрооборудования с напряжением питания 12 вольт. При этом источник питания 220 вольт располагается снаружи, и не должно быть гальванической связи с прибором.Любителям подсветки в ванной или в душевой кабинке посвящается.
• Зона № 1 — Требования помягче — IP×5. На этой территории могут быть установлены нагреватели воды. Если класс защиты соответствует нормативу — пользоваться безопасно.
• Зона № 2 — IP×4 мало чем отличается от предыдущей защиты.
• Зона № 3 — С точки зрения попадающей воды — защита слабая: IP×1. Допускается установка розеток по специальному перечню правил для ванной комнаты.

Основные требования

Основные требования к электропроводке в ванной комнате рассмотрены в ГОСТ Р 50571.7.701-2013 «Электроустановки низковольтные. Часть 7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат». А также мы подобные вопросы подробно рассматривали в статье — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html

Что нужно знать? В первую очередь то, что по электробезопасности ванная или душевая делится на 4 зоны, которые нумеруются от 0 до 3.

При этом:

• 0 – объём ванны, душевого поддона, раковины и прочих мест где находится вода.
• 1 – вокруг зоны 0. Это прилегающие стены к ванне, раковине т.д.
• 2 – находится на расстоянии 60 см от края ванной, для емкостей непрямоугольной формы – в радиусе (душевая кабина) 60 см от краёв зоны 0.
• 3 – считается безопасной (условно).

В требованиях ПУЭ для ванны есть такие пункты:

7.1.40 – здесь речь идёт о том, что допустима как открытая прокладка кабелей, так и скрытая. Но изоляция кабелей должна выдерживать не меньше 170 °С.

7.1.47 – здесь сказано о возможности установки оборудования с оболочками различных классов влагозащиты по IPxx в зонах от 0 до 3. Таблица составлена по тексту для удобства.

Зона	Класс защищенности	Что может использоваться
IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 – здесь описаны ограничения и требования к установке розеток в душевых. Если сказать кратко, то в общественных душевых не допускается установка розеток, в душевых и ванных комнатах квартир можно устанавливать в зоне 3. При этом они должны быть подключены либо через разделительные трансформаторы, либо линия в должна быть защищена УЗО с током утечки не больше чем 30 мА, такое же требование указано и в вышеупомянутом ГОСТ Р 50571 в пункте 701.415.1. И все электроустановочные изделия устанавливаются на расстоянии не ближе чем 0,6 м от дверного проёма душевой кабины.

Примечание: в ПУЭ классификация и зонирование приведены по ГОСТ Р 50571.11-96. В актуальной редакции 2013 года зона 3 – не описана, видимо т.к. она и так условно безопасна. В статье мы её упоминаем, чтобы не было разногласий с ПУЭ.

Требования к выключателям, розеткам и светильникам:

• Если вы хотите сделать подсветку душевой кабины или ванной – можно использовать светильники с напряжением питания 12В. Это т.н. защитная мера от поражения электрическим БСНН или ЗСНН (СНН – сверхнизкое напряжение, см. пункт 701.415.1 упомянутого выше ГОСТ). На самом деле если использовать такие светильники и для подсветки других мест в ванной комнате будет лучше, чем использовать 220В.
• Розетки и выключатели должны иметь класс защиты IPx4 или IPx5,. Цифра 5 означает, что оболочка изделия не пропускает потоки воды (струи) с любых направлений.
• Ванна, раковина, корпуса электроприборов, стояки и шина заземления должны быть объединены в систему уравнивания потенциалов.
• Запитывайте линии «мокрых» комнат через отдельный автомат и УЗО.

Что касается способа монтажа электропроводки в ванной комнате, то тут правилами ПУЭ четких ограничений нет. Можно использовать как наружную, так и скрытую прокладку кабеля по стенам. Единственный нюанс – при открытом электромонтаже необходимо выбирать кабель соответствующей маркировки, чтобы он был предназначен для помещений с повышенной влажностью.

Говоря о дополнительной защите, современным решением является система защиты от протечек воды. Она позволит сохранить ваше жилье и жилье соседей от затопления во время аварийной ситуации, либо если вы забыли выключить воду. Так вот на этапе ремонта для защиты от протечек нужно проложить отдельный кабель в ванную комнату, от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее о ней можете прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Если все требования будут выполнены, то ни с какими проблемами относительно электробезопасности в дальнейшем Вы не столкнетесь.

Монтаж разводки: способы

Разводка ванной может быть сделана исходя из трех различных способов. Первый называется открытым. Такой вариант прокладки коммуникаций считается самым простым и выполняется поверх облицовки.

Иными словами при таком расположении все трубы оказываются на виду. Не самое лучшее решение в виду эстетичности помещения ванной комнаты.

Данный способ применяется если недостаточно места или нет желания прятать трубопровод. Обычно трубы монтируют в менее заметных местах или стараются как-либо скрыть.

Положительное качество данного вида монтажа — постоянный контроль исправности труб. Отрицательное — возможность повредить трубы самостоятельно.

Способ номер два — закрытый. Как уже ясно из названия, трубы при таком методе монтажа находятся в стенах. Монтаж такой системы сложен и предполагает дробление стен. Однако внешний вид комнаты при этом совершенно не страдает.

Есть и еще один способ, в котором объединены два предыдущих. Комбинированный метод заключается в прокладке коммуникаций снаружи. Но после монтажа их прячут при помощи дополнительной отделки. Это возможно только при наличии большого количества пространства.

Кроме того, требуется прокладывать трубы водопровода очень близко к канализационным, чтобы была возможность прикрыть их единой маскировкой.

Скрытность

В отличие от других жилых помещений, где допускается так называемая открытая прокладка электрической проводки, в ванной она должна монтироваться обязательно скрытно. При этом вы можете прокладывать ее за потолком, за декоративными стенными панелями или непосредственно в полу, то есть под слоем напольного покрытия.

Порядок скрытой прокладки проводки за подвесным потолком общеизвестен: сначала непосредственно по потолочному перекрытию прокладывается кабель до места его подсоединения к светильнику, а затем поверх него монтируется само декоративное покрытие (с заранее подготовленным для вывода проводов отверстием).

В случае размещения проводки в стене (при необходимости проложить ее до розетки, например) возможны следующие варианты:

• между пластинами декоративного покрытия и основной стеной имеется зазор, позволяющий свободно разместить в нем электрический кабель;
• указанный зазор очень мал, так что кабель проводки помещается в нем с трудом;
• покрытие в виде декоративных панелей на стенах отсутствует полностью.

В первом случае, перед тем как сделать проводку – вам придется разобрать настенное покрытие, после чего непосредственно на поверхности стены с помощью специальных скобок крепится сам кабель. По завершении его прокладки панели устанавливаются обратно; при этом в нужном месте оформляется отверстие под выводимые наружу провода.

При небольшом зазоре между стеной и декоративными панелями вам придется после их демонтажа на участке прокладки проводки подготовить в стене небольшую бороздку, называемую штробой. Затем в эту штробу укладывается кабель, закрепляемый по месту с помощью тех же скобок, после чего демонтированное ранее декоративное покрытие полностью восстанавливается.

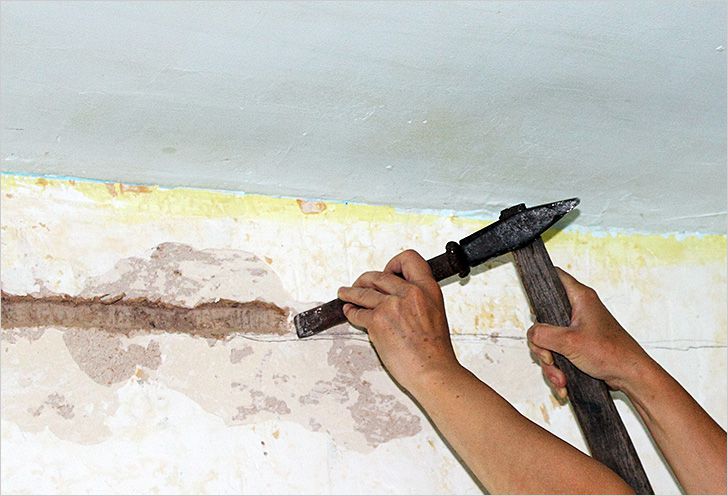

Точно такую же борозду вам придется подготовить и в случае отсутствия декоративного покрытия на стенах ванной комнаты. Но в данной ситуации штроба делается на глубину, достаточную для того, чтобы полностью скрыть в нем укладываемую проводку вместе с гофрированной трубкой, необходимой для защиты проводов от повреждения. По завершении укладки в штробу трубки, с размещенным в ней кабелем необходимо зафиксировать ее быстросхватывающимся гипсовым раствором, после чего указанный участок стены тщательно выравнивается и полностью восстанавливается до прежнего состояния.

Что касается техники обустройства трассы скрытой проводки по полу – она заключается в разборке напольного покрытии и в подготовке в черновом основании канавки-штробы под укладываемый кабель (на глубину гофрированного рукава, в который он должен быть предварительно помещен). По завершении всех необходимых монтажных операций, включая фиксацию гофры и заливку поверх нее стяжки, напольное покрытие полностью восстанавливается до первоначального состояния.

Этапы монтажа

Инструменты

Перед началом работ нужно обзавестись некоторыми инструментами, а именно:

• штроборезом, дрелью или перфоратором;
• отвертками крестового и шлицевого типа, а также отверткой-пробником;
• рулеткой не менее пяти метров;
• уровнем;
• зубилом с молотком;
• плоскогубцами;
• изолентой и ножом.

Если в некоторых местах нет возможности пользоваться штроборезом или перфоратором, можно проделать штробы (полости) с помощью молотка и зубила.

Необходимые материалы

Чтобы проводка в ванной комнате прослужила долго, нужно подобрать качественные материалы: розетки влагозащитного типа, желательно медные провода с тройной изоляцией и сечением 2.5 мм и другое оборудование, обеспечивающее безопасность электрической сети. Не допустимы провода с сильными изгибами и испорченной изоляцией.

Избавляемся от старого

Проводка в ванной прокладывалась более 15 лет назад? Рекомендуется ее заменить новой, дабы избежать перегревов, возгораний и частого выбивания автомата. При объединении туалета и ванной заменяйте провода как в той, так и в другой комнате. Вполне вероятно, что в помещения питание подводилось по отдельности. Не поленитесь осмотреть все провода.

Как составляется схема?

Правильная схема — надежный помощник электрика. Подумайте над местом установки электрических приборов, проводов, розеток, определитесь с типом освещения, вдобавок к этому стоит задуматься о том, как будет отапливаться комната. Из-за того, что в ванной повышенная влажность, проводка в обязательном порядке должна быть скрытой.

Дополнительные рекомендации:

• В ванной рекомендуется делать не менее 2-3 розеток.
• Для водонагревателя и стиральной машинки устанавливайте по отдельной розетке на каждый прибор.
• Располагать выключатель только за пределами помещения.
• Каждая группа проводов должна иметь отдельную автоматику.
• К каждой розетке линию ведут перпендикулярно, ровно вниз.

Для полых стен, которые обшиты гипсокартонными или иными панелями провода должны находиться в пустоте между стеной и облицовкой, для стен, не имеющих пустот под обшивкой, производят штробирование.
