Шаг №2: Изготовление фильтрующей установки
Для сборки песочного фильтра вам понадобится:
- металлический или пластмассовый бак объемом 40-60 л с широким входом;
- два шланга;
- три штуцера;
- два хомута;
Песочный фильтр
- манометр;
- мелка капроновая сетка;
- герметик;
- фильтр для грубой очистки – крупная капроновая сетка на отрезке пластикой бутылки.
Сначала оборудуйте подготовленную рабочую емкость двумя штуцерами: входной патрубок врежьте в верхнюю часть бака, выходной – в нижнюю. Зоны врезки тщательно обработайте герметизирующим составом. С внутренней стороны емкости закрепите на нижнем отверстии капроновую сетку в два-три слоя. Функция сетки – сдерживать наполнитель. На верхнем отверстии зафиксируйте самодельный фильтр для грубой очистки, состоящий из крупной капроновой сетки, натянутой на отрезок обычной пластиковой емкости.
Далее посредством хомута на входной штуцер подсоединяется шланг от насоса, а на выходной – шланг для отвода воды в чашу бассейна. Вместе с тем, в будущем для выполнения промывки песочной установки шланги нужно будет присоединять по иной схеме: насосный подключают к выходному патрубку, а отводной – к входному. Подобные переключения сначала придется делать ежедневно, но по мере очищения водных масс бассейна такую промывку можно будет выполнять реже.
Совет. В качестве альтернативы самодельный фильтр из крупной капроновой сетки можно фиксировать не в корпусе песочного агрегата, а на насосном всасывающем патрубке – в этом случае он будет охватывать всю фильтрующую систему.
Готовый корпус закрывается максимально плотной крышкой с защелкой. Затем на нее устанавливается манометр: он фиксируется на врезанный в крышку штуцер.
Виды фильтров для уличных бассейнов, их виды и назначение: преимущества и недостатки
Чистка загородных бассейнов осуществляется с помощью различных фильтров, которые очищают воду разными методами. Принцип их работы состоит в том, что они, пропуская большой объем воды через свои защитные барьеры, очищают её от различных видов природных и механических типов загрязнений.
Небольшой открытый бассейн для загородного дома
Существует несколько видов классификаций устройств фильтрации воды в бассейнах, но мы рассмотрим те, которые основаны на конструктивных особенностях и видах материалов, из которых они изготовлены.
- Песочные.
- Диатомовые (земляные).
- Картриджные.
- Пылесосы.
Песочные насосные
https://youtube.com/watch?v=97CLLcRZhP0
Сегодня они являются одними из самых известных устройств для очистки воды, которые можно встретить во многих бассейнах. Но они являются не самыми эффективными среди всех существующих. Такой фильтр состоит из пластикового или металлического бака с песком, через который за определённое время проходит большое количество воды и очищается.

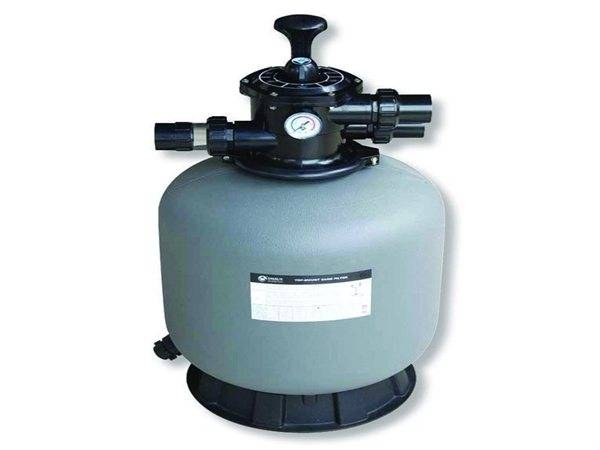

Песочный фильтр с насосом
Благодаря такой технологии работы песочных фильтров, они позволяют поддерживать воду в бассейнах на улице в относительной степени чистоты.
Так как вода, которая проходит через песок, постепенно его загрязняет, то приходится периодически чистить (хотя бы 1 раз в неделю). Для этого специалисты предлагают «метод обратной чистки», который состоит в том, что вода проходит в обратном порядке через фильтр, за счёт чего песок промывается и сам очищается.

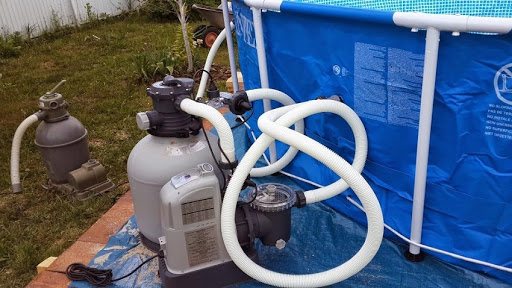

Песочный фильтр, установленный возле бассейна
Песочные фильтры обычно устанавливаются в маленьких бассейнах, где вода меняется очень часто.
Картриджные фильтры — это ёмкости с определённым количеством одноразовых картриджей, внутри которых расположено специальное чистящее вещество или материал. Обычно такие фильтры оснащены 3 — 4 полипропиленовыми или полиэстерными картриджами и позволяют более тщательно очищать воду в открытом бассейне.
Благодаря особенной конструкции картриджей, они способны улавливать даже самые микроскопические частицы в 5–10 микрон. Такие фильтры стоят намного дороже песочных. Также картриджи рассчитаны только на использование один раз, а затем они просто выбрасываются. Но существуют и современные дорогостоящие картриджные фильтры, которые можно промывать методом обратной очистки, как и песочные.
Картриджный фильтр для бассейна
Такие фильтры для водоёмов являются одними из самых дорогих, но между тем и самых эффективных. Внутри такого устройства находится измельчённый порошок, который сделан из природного планктона (раковин диатома). Он является одним из самых эффективных и лучших средств, так как может задерживать в себе мельчайшие частицы в 3–5 микрон.
Диатомовый фильтр для бассейна
Внутреннее устройства фильтра
Даже при использовании суперсовременных фильтрующих устройств с насосами они способны очистить только воду, а не всю поверхность водоёма и его дно. Потому для более эффективной чистки бассейна специалисты предлагают использовать также и различные виды специальных подводных пылесосов: ручных или автоматических. Отличаются такие пылесосы по способу управления, конструкции, эксплуатации и цене.
-
Ручные пылесосы сегодня являются самыми дешёвыми очистительными устройствами. В их конструкцию входит ручка-штанга с длинным гофрированным шлангом и щётка. Вся электрическая часть устройства расположена наверху водоёма и не предназначается для погружения в воду. Работают в комплексе с различными фильтрами. Пылесос, затягивая в себя большой объем грязной воды, подаёт её на очищающий элемент, а затем обратно отправляет её в бассейн.
Ручной пылесос для бассейна
-
Подводные пылесосы полуавтоматы — это более дорогостоящее оборудование, которое передвигается по дну водоёма, всасывает грязную воду и очищает её. Могут двигаться по спирали, а могут хаотично в зависимости от их конструктивных особенностей или программы. Щётка полуавтоматического пылесоса имеет более сложную структуру, чем ручного.
Полуавтоматический пылесос для чистки бассейна
-
Автоматические пылесосы или роботы — пылесосы — это полностью автономное оборудование, которое погружается в воду полностью вместе со всей его электрической системой и передвигается по дну водоёма, тщательно очищая его в полном объёме. Самые современные модели таких пылесосов оснащены дистанционным пультом управления, который позволяет человеку возле водоёма управлять работой робота и направлять его на самые грязные участки поверхности.
Автоматический пылесос-робот для чистки бассейна
Выбор материала для создания собственного фильтра: советы
При желании можно самостоятельно сделать фильтр для небольшого дачного бассейна из несложных материалов и подручных средств. Мы будем делать самый простой песочный фильтр с насосом, который поможет эффективно очищать воду в небольшом надувном или пластиковом дачном бассейне.
Кварцевый песок для чистки бассейнов
Диаметр частичек от 0,04 до 1,8 мм. По нормам в песке может допускаться наличие глинистых частиц до 0,12 мм. Рекомендуем брать кварцевый песок (если есть возможность), так как он достаточно стойкий к воздействию щелочных веществ и всех видов активных кислот, кроме фтористоводородной.

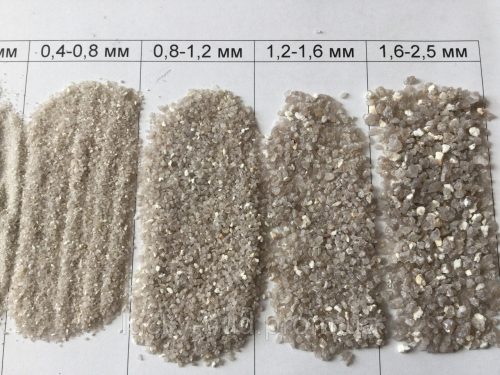

Виды кварцевого песка в зависимости от размеров фракции песчинок
Перед тем как использовать песок он должен пройти определённую обработку:
- Из него необходимо удалить все частицы, которые не соответствуют нужному размеру. Для этого можно использовать сито с ячейками нужного диаметра. Для фильтра небольшого размера нужно убрать все песчинки от 1 до 1,5 мм.
- Затем его нужно тщательно промывать водой пока она не станет совсем прозрачной.
- После этого необходимо кипятить песок около 60 минут. Этого будет достаточно для того, чтобы погибли все бактерии. Кипятить песок можно в большой ёмкости (например, в 20 или 40 литровом бидоне) на территории участка просто на костре. Можно воспользоваться и химическими средствами обеззараживания, но затем придётся несколько часов хорошо промывать песок и самостоятельно делать последующий анализ воды.
Засыпать песок в фильтр необходимо под большим напором воды. Также рекомендуется добавить в песок часть активированного угля или использовать графит.
Для такого фильтра рекомендуют брать не больше 3 дополнительных наполнителей.
Обслуживание и уход
Чтобы очистная система работала эффективно, важно уделить внимание таким моментам:
- Правильно установить устройство. Оно должно обеспечить циркуляцию воды. Если останутся «слепые» зоны, откуда вода не поступает в заборную трубу, там будут скапливаться загрязнители и бактерии.
- Вода должна забираться с верхних слоев бассейна – именно здесь собирается большое количество загрязняющих веществ. Слив можно установить на любой глубине чаши.
- Доступ к фильтрационной системе не должен блокироваться для удобства смены песчаного фильтрата.
- Замена песка осуществляется при выходе фильтра из строя, снижении давления до отметки ниже порогового значения (0,8 кг/кубометр).
- Если система перестала справляться с очисткой воды, нужно заменить фильтрат или всю очистную установку.
Вся самая важная и полезная информация о песочных фильтрах для бассейнов находится в этом разделе.
Пошаговое руководство по изготовлению
Общая схема песчаного фильтра подразумевает наличие:
- Емкости.
- Манометра.
- Клапанных отверстий.
- Фильтрата в виде кварцевого песка.
- Фильтрующего элемента грубой очистки для задержки песчинок, чтобы они не попадали в воду.
- Насоса.
Вода из бассейна через заборную трубу отправляется в фильтрационную установку. С помощью насоса проходит под давлением через слой песка, задерживающего различные загрязнители. Затем через форсунки снова выливается в чашу в очищенном виде.
Изготовить песчаный фильтр можно из разных емкостей и материалов:
- алюминиевой фляги;
- расширительного бака;
- пластиковой бочки;
- пластмассового контейнера для еды или ведра с крышкой.
Из фляги
Для работы понадобится:
- алюминиевая фляга емкостью 36 л;
- кварцевый песок (гранулы от 0,8 до 1,2 мм);
- нержавеющая или пластиковая сетка с размером ячеек до 0,7 (чтобы не пропускала песок);
- сварочный аппарат;
- трубы и фитинги (диаметр 40 мм);
- шаровые краны подходящего диаметра.
Порядок действий:
- Проделать отверстие в крышке фляги диаметром 40 мм.
- Врезать трубу, используя сварочный аппарат.
- Обработать герметизирующим составом.
- Сделать такое же отверстие в нижней части фляги, вставить фитинг для подачи воды.
- Крышку следует крепить так, чтобы она не пропускала воду под давлением.
- Подключить шаровые краны к фитингам – с их помощью меняется направление воды для промывки песка.
Как сделать песочный фильтр из алюминиевой фляги, подскажет видео:
Из расширительного бачка
Понадобится:
- расширительный бак мембранного типа;
- краска, предохраняющая от коррозии;
- штуцеры;
- герметизирующий состав;
- фильтр грубой очистки (магазинный картридж или самодельный из обрезанной бутылки);
- паяльник;
- отрезки пластиковой трубы длиной 50-80 см;
- сетка: размер ячеек меньше фракции песка.
Порядок действий:
- Корпус расширительного бака освободить от мембраны.
- Внутри обработать бак краской, дождаться высыхания.
- В стенках корпуса или на крышке делаются отверстия, в них врезаются штуцеры.
- Места соединения герметизируются.
- К подающему штуцеру крепится фильтр грубой очистки (он защитит от просачивания крупных загрязнений).
- Если нет готового картриджа, можно сделать фильтр из обрезанного горлышка пластиковой бутылки, проделать в нем отверстия и обтянуть капроновыми колготками.
- Подготовить водозаборное отверстие – это будет перфорированная емкость с установленной сеткой.
- Подключить к насосной установке.
Песочный фильтр из расширительного бака, видео-инструкция:
Из пластиковой бочки
Понадобятся следующие материалы:
- пластиковая бочка;
- кварцевый песок крупной фракции;
- насос с вентилем;
- гибкие шланги;
- 2 пластиковые трубы;
- паяльник;
- герметик;
- сетка с ячейками мелкой фракции.
Порядок действий:
- Проделать в резервуаре два отверстия, соответствующие диаметру труб, можно использовать паяльник.
- Изолировать герметиком трубы, вставленные в отверстия.
- Водозаборник сделать из пластиковой миски, в ней проделать отверстия величиной меньше фракции песка.
- Обернуть миску несколькими слоями капрона или марли.
- Прикрепить шланг к водозаборнику, используя герметик.
- На входном отверстии изнутри установить сетку – она будет разбивать струю воды.
- Шланги прикрепить с помощью термоклея.
- Поставить сетку на впрыск, чтобы разбивать водную струю и равномерно распространять воду на песок.
Из контейнера из пластика
Для изготовления понадобится:
- бокс для еды из прочного пластика (можно заменить пластиковым ведром с крышкой);
- полипропиленовые трубки диаметр 30 мм;
- паяльник для пластика;
- кварцевый песок;
- горлышко пластиковой бутылки с мелкими отверстиями;
- капроновый чулок.
Порядок действий:
В крышке пластикового контейнера проделываются два отверстия по 30 мм (в верхней и боковой части). Отрезаются две трубы длиной 15 и 20 см. С помощью паяльника трубы закрепляются в соответствующих отверстиях
Важно надежно закрепить трубы в крышке контейнера. На дне емкости установить фильтр грубой очистки (из пластиковой бутылки)
Наполнить кварцевым песком на 2/3 объема бокс. Закрыть крышкой. Подсоединить к насосу.
Преимущества и недостатки насоса для бассейна с фильтром из песка своими руками
Достоинств у таких агрегатов фильтрации действительно немало. Из плюсов песочных устройств нельзя не отметить:
Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)
Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)
Диспенсер напольный AquaPro 311 (пустой, без охлаждения)
- простоту конструкции и ее эксплуатации;
- способность хорошо удерживать органические и минеральные загрязняющие частицы;
- возможность собрать прибор из подручных материалов.
К минусам необходимо отнести:
- эффективность в отношении загрязнений размером более 20 микрон;
- внушительные массу и габариты системы;
- сложности при транспортировке.
Устройство и правила подключения
Сам электроприбор представляет собой пластмассовую колбу с мотором внутри и корпусом с бумажным картриджем. На некоторых моделях фильтрующие элементы расположены отдельно, это же касается песочных и комбинированных систем. Хлоратор подключается отдельно. Скиммер – приспособление, которое забирает верхний слой воды в бассейне.
Его функции:
- Препятствует переливу воды через край.
- Используется для закладки обеззараживающего состава.
Вода проникает в скиммер, проводится через фильтр и подаётся обратно в бассейн.
Принципы подключения насоса:
- Подачу и забор воды нужно подключать в противоположных друг от друга концах чаши бассейна, иначе эффективность очистки будет низкой.
- Обязательно устанавливать на скиммер крупную сеточку, чтобы мусор не мог попасть в систему.
- Рекомендуется дополнительно подключать водонагреватель – тогда купание будет комфортным. В тёплой воде обеззараживающие составы будут действовать лучше.
Мнение эксперта Куликов Владимир Сергеевич
Каждый день следует очищать воду 3-4 раза.
Как сделать песочный фильтр для бассейна своими руками
Чтобы собрать песчаную фильтрующую установку, надо с ответственностью подойти к выполнению каждого пункта пошаговой инструкции.
Какой песок лучше для фильтра бассейна
Песчаный наполнитель лучше покупать в магазине. Он полностью состоит из отсеянных гранул размером 0,4-0,8 мм. Материал промыт, прошел дезинфекцию, готов сразу к загрузке в фильтр. Выбор между кварцевым, стеклянным или комбинированным наполнителем зависит от личных предпочтений. Фильтровать они будут практически одинаково, отличается только срок эксплуатации.
Карьерный или речной песок в самодельном песочном фильтре для бассейна лучше не использовать. Во-первых, сложно отсеять фракции только нужного размера. Во-вторых, потребуется долгая процедура промывки от примесей.
Чем заменить кварцевый песок в фильтре бассейна
Если кварцевый подготовленный песок отсутствует в продаже или он по каким-то параметрам не устраивает владельца бассейна, заменить его можно стеклянным или комбинированным наполнителем. При отсутствии любого подготовленного материала в продаже, придется использовать добытый своими руками материал из карьера.
Песок просушивают и просеивают через сито. Условие обязательно. Если останутся мелкие фракции, они будут комковаться. Крупные песчинки не обеспечат фильтрацию. Подготовленный наполнитель загружают в фильтр, переключают на режим обратной промывки, ожидают, пока из патрубка мутный поток сменит чистая вода.
Сколько засыпать песка в фильтр для бассейна
Количество песчаной засыпки зависит от объема бака. Однако до верха его не заполняют, а оставляют пространство. Продается песчаный наполнитель в мешках, массой по 25 кг. На бассейн объемом 15-40 м3 надо около двух мешков. Песок засыпают внутрь бака и смачивают водой, чтобы он уплотнился. Уровень засыпки на большинстве фильтров заводского изготовления обычно отмечен меткой.
Как собрать песочный фильтр для бассейна
Для самостоятельной сборки фильтра потребуется пластиковая бочка с резьбовой горловиной и крышкой. Размер зависит от объема бассейна. Патрубки делают из пластиковой трубы, а для дренажной камеры нужна миска и капроновые чулки.
Порядок сборки:
- Под впускной и выпускной патрубок прорезают отверстия. От пластиковой трубы отрезают два куска нужной длины. Патрубки впаивают паяльником. Для надежности стыки обрабатывают герметиком.
- Дренажную камеру изготавливают из пластиковой миски. Дно и бока перфорируют сверлом. Миску обтягивают двумя или тремя слоями капроновых колготок. Сетка должна получиться мелкая, чтобы не пропускала песок.
- На конец входного патрубка внутри бочки ставят сетку. Она будет разделять мощный поток воды на несколько мелких струй, которые будут попадать на песчаную засыпку.
- Внутрь бочки засыпают подготовленную песчаную массу, шланги на патрубок насаживают с использованием термоклея. Систему подключают к насосу.
- Бочку заполняют своими руками водой, чтобы песок уселся. Со дна бассейна удаляют ил, который способен быстро забить фильтр.
- На крышку бочки устанавливают манометр, закрывают ее. После пуска насоса смотрят на давление. Если оно постоянно растет и превышает уже на 30% изначальный показатель, то песчаный наполнитель требует промывки.
- Насос останавливают. Шланги входа и выхода своими руками меняют местами. Насос включают, сбрасывают грязную воду в канализацию.
После промывки шланги возвращают в исходное состояние. Пробуют запустить систему фильтрации в обычном режиме.
Песочный фильтр для бассейна: инструкция по эксплуатации
Всем, кто хочет организовать собственное гидротехническое сооружение для купания, предстоит заблаговременно продумать методы его обслуживания. Очищение жидкости должно происходить постоянно. В крайнем случае допускаются кратковременные перерывы (отключения) очистных устройств, если в H2O в принципе отсутствуют даже незначительные загрязнения, что случается нечасто. Отключать фильтрующие приборы можно не чаще 2 раз в день по 5-6 часов максимум.
Промывание песчаной основы
Частота промывки песка напрямую зависит от степени его загрязненности, интенсивности использования искусственного водоема и объема применяемых химических средств. Согласно рекомендациям, промывать песочную массу следует не реже 1 раза в 7-10 дней. При этом в отношении конструкции нагнетательного типа большое значение будет иметь давление. В пределах нормы оно составляет 0,8 бар. Если показатель повышается до 1-1,3, требуется очистка.
Замена материала
Со временем фильтрующая часть прибора засоряется так сильно, что попросту не подлежит промыванию. Такой песок остается только выбросить, заменив новым. Если в качестве наполнителя приобреталась кварцевая смесь, о необходимости покупки следующей партии можно не задумываться в течение 3-х лет и даже больше.
Особенности использования
Процесс эксплуатации очистного устройства подразумевает следование ряду обязательных требований:
- при переведении агрегата в другой рабочий режим обязательно выключают насосную систему;
- от стенок искусственного водоема песочный слой удаляют не менее чем на 1 м;
- для бесперебойной работы насоса ему обеспечивают постоянный приток воздуха;
- любые действия с прибором фильтрации производят в выключенном состоянии.
Рейтинги лучших моделей
Для получения высокой степени очистки воды в бассейне при выборе фильтрующей установки рекомендуется обратить внимание на продукцию фирм, занимающих ведущее место на рынке. Среди моделей составляющих топ-список фильтров для бассейна имеются разные по объему и конструкции модели. Но для оценки качества и производительности выбраны модели, которые уже несколько сезонов занимают лидирующие места в списках предпочтения потребителей
Но для оценки качества и производительности выбраны модели, которые уже несколько сезонов занимают лидирующие места в списках предпочтения потребителей.
Krystal Clear Intex 26644
Модель популярной торговой марки производителя бытовых каркасных бассейнов. Преимущество данной модели заключается в высокой производительности при небольших размерах. Заявленной производительности в 4,5 м3 вполне хватает для очистки бассейнов объемом до 25 м3. Подключение к стандартному бассейну осуществляет при помощи фирменных 38 мм шлангов. Модель имеет возможность работать в одном из 6 режимов. Для удобства пользования в модели предусмотрен таймер и манометр. Krystal Clear Intex 26644 может заправляться как кварцевым, так и стеклянным песком фракцией 0,4-0,8 мм. Для стандартной загрузки нужно 12 кг обычного песка, для стеклянного — 8 кг.
Инструкция производителя говорит, что одной заправки достаточно на 3-5 лет эксплуатации.
Конструкция выполнена на платформе. Корпус изготовлен из ударопрочного полиэтилена. Установка отличается компактными размерами удобным подключением к штатным разъемам бассейнов Intex. Инструкция, кроме описания, имеет еще и диск с фильмом — инструкцией по подключению и обслуживанию установки.

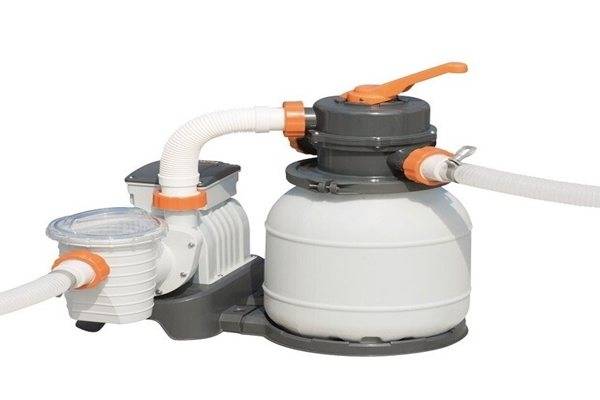

Bestway 58495
Самая компактная модель фильтра для бассейна. Производительность составляет 3,4 м3 воды в час. В бак из полипропилена встроен 6-ти позиционный клапан. Таймер обеспечивает автоматическое включение и выключение агрегата. Встроенный манометр позволяет контролировать давление внутри емкости.
Особенностью модели выступает наличие встроенного дозатора ChemConnect. Устройство позволяет в автоматическом режиме осуществлять добавление в фильтруемую воду обеззараживающих химических реактивов. В конструкции предусмотрен дополнительный фильтр для улавливания нерастворенных частиц. Данная функция позволяет обеспечить долговременную защиту насоса от повреждений.
Патрубки для подключения 3,8 см шлангов делают фильтр универсальным для подключения к большинству популярных моделей каркасных бассейнов. Объем песка для засыпки в корпус фильтра – 9 кг.
Aquaviva FSF350
Один из самых больших по объему фильтров для домашних бассейнов. Для загрузки понадобится 20 кг кварцевого песка зернистостью 0,5-1 мм. Бак фильтрующей установки выполнен из стекловолокна. Материал корпуса не боится ультрафиолета, он может устанавливаться на открытом воздухе.
Система имеет стандартные типы подключения при помощи 50 мм шлангов. Производительность составляет 4,3 м3 воды в час. Корпус выдерживает давление до 2,5 бар.
В сравнении с другими моделями Aquaviva FSF350 работает при температуре воды +43 градуса.
Система имеет модульную конструкцию. Корпус фильтра и насос устанавливаются на общей платформе. Производитель рекомендует использовать установку для бассейнов объемом 15-18 м3.

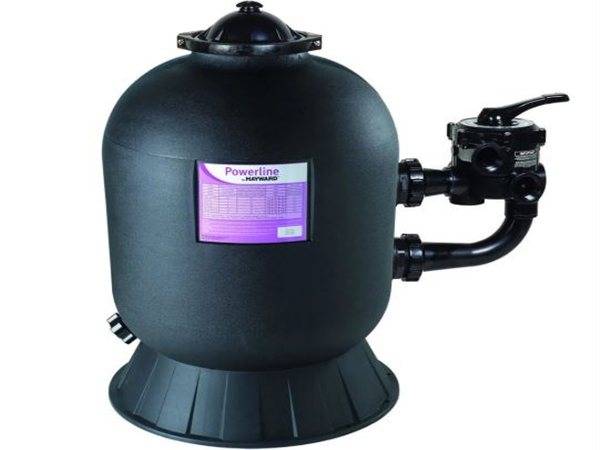

Hayward powerline Top
Это самый именитый и качественный фильтр для домашних бассейнов. Данная модель обеспечивает фильтрацию воды с производительностью от 5 до 14 м3 в час. Такой разброс в показателях связан с тем, что к этому фильтру насос подбирается в зависимости от объема бассейна. Рекомендованный объем чаши для Hayward powerline Top составляет 25 м3. Конструкция оснащена стандартным 6 позиционным клапаном и манометром. Корпус выполнен из ударопрочного полипропилена и способен выдержать давление в 2 бар.
Для работы фильтра потребуется 25 кг кварцевого песка фракции 0,4-0,8 кг. Подключение всех моделей Hayward powerline Top осуществляется при помощи 38 мм шлангов.
Шаг №1: Подготовка песка
Эффективность будущего фильтра будет напрямую зависеть от качества используемого песка, поэтому первый важнейший шаг – выбор подходящего наполнителя. Оптимальным вариантом по части соотношения долговечности и доступности считается кварцевый песок. Его угловатые зерна с отполированной поверхностью не склонны к слипанию, поэтому гарантируют тщательную фильтрацию. Рабочий диаметр кварцевых зерен – 0,5-1,5 мм. Перед использованием кварцевый наполнитель должен пройти несколько стадий обработки:
- Просеивание. Нужно удалить из общей массы песка зерна, которые не подходят по размеру. Это касается преимущественно маленьких фильтров – в них не рекомендуется использовать наполнитель диаметром более 1 мм.
- Очистка. Необходимо несколько раз промыть наполнитель теплой водой, пока жидкость с песком не будет прозрачной.
- Устранение бактериальных загрязнений. Следует в течение часа прокипятить песок, чтобы убить все бактерии. Также можно использовать специальные химические средства, но в этом случае после завершения обработки наполнитель придется еще несколько раз промыть.
