Как производить регулировку реле давления насосной станции

Какое давление должно быть в насосной станции

Существует мнение, что значения манометра нужно проверять и настраивать каждые три месяца. Показатели зависят не только от настроек, но также от давления воздуха в бачке. Если со временем значения меняются, необязательно трогать настройки реле, возможно, потребуется подкачать воздух в бак с помощью велосипедного насоса. К примеру, первоначальные настройки верхнего порога были 3 атмосферы, после того как уменьшился объем воздуха в баке, манометр стал показывать 4 атмосферы. В таком случае закачивают воздух в бак.

Нельзя выполнять настройки реле в тот момент, когда бак заполнен водой целиком. В таком случае нельзя точно определить, сколько в системе воздуха, а сколько воды, ведь при полном баке общее давление является суммой показателей давления воды и воздуха.

Нельзя выставлять верхнюю границу более чем на 80% от максимального показателя. В таком случае лучше заменить реле или снизить верхний порог. К примеру, максимальный порог 4 бара. Учитывая скачки напряжения и постепенный износ оборудования, в том числе реле, нельзя ставить верхнюю границу выше 3,5 бар, иначе все оборудование может выйти из строя.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Схемы подключения прессостата к компрессору

Подключение реле, контролирующего степень сжатия воздуха, можно разделить на 2 части: электрическое подключение реле к агрегату и подсоединение реле к компрессору через соединительные фланцы. В зависимости от того, какой двигатель установлен в компрессоре, на 220 В или на 380 В, существуют разные схемы подключения прессостата. Руководствуюсь этими схемами, при условии наличия определённых знаний в электротехнике, можно подключить данное реле своими руками.

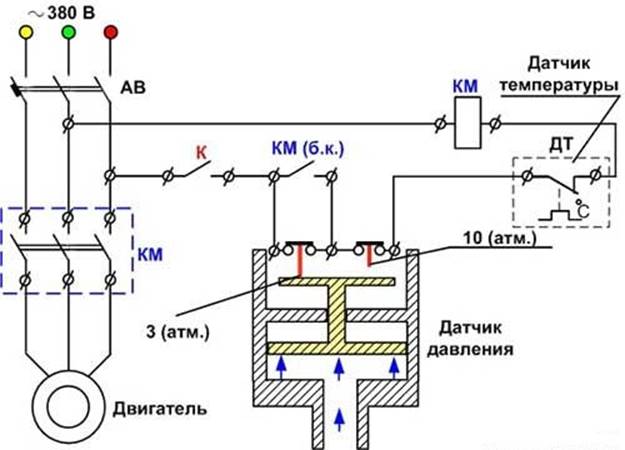

Подключение реле к сети 380 В

Чтобы подключить автоматику к компрессору, работающему от сети 380 В, используют магнитный пускатель. Ниже приведена схема подключения автоматики к трем фазам.

На схеме автоматический выключатель обозначен буквами “АВ”, а магнитный пускатель – “КМ”. Из данной схемы можно понять, что реле настроено на давление включения 3 атм. и отключения – 10 атм.

Подключение прессостата к сети 220 В

К однофазной сети реле подключается по схемам, приведенным далее.

На данных схемах указаны различные модели прессостатов серии РДК, которые можно таким способом подключить к электрической части компрессора.

Совет! Под крышкой прессотата находятся 2 ряда клемм. Обычно возле них есть надпись “Motor” или “Line”, которые, соответственно, обозначают контакты для подключения двигателя и электрической сети.

Подсоединение прессостата к агрегату

Подключить реле давления к компрессору довольно просто.

1. Накрутите на патрубок ресивера прессостат, использовав его центральное отверстие с резьбой. Для лучшей герметизации резьбы рекомендуется использовать фум-ленту или жидкий герметик. Также реле может подсоединяться к ресиверу через редуктор.
2. Подсоедините к самому маленькому выходу из реле, если он имеется, разгрузочный клапан.
3. К остальным выходам из реле можно подключить либо манометр, либо предохранительный клапан сброса. Последний устанавливается в обязательном порядке. Если же манометр не требуется, то свободный выход прессостата необходимо заглушить металлической пробкой.
4. Далее, к контактам датчика подсоединяются провода от электросети и от двигателя.

После того, как полное подключение прессостата будет завершено, необходимо настроить его на правильную работу.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Почему падает давление в насосной станции?

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Устройство реле давления

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

• отключите питание устройства;
• попробуйте руками провернуть вал мотора;
• если он не крутится – проблема в пусковом конденсаторе;
• выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

• в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
• аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
• проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Устройство насосной станции

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Источник

Особенности реле от некоторых производителей

Некоторые модели реле могут иметь дополнительные элементы, которые часто ставят малоопытных владельцев насосных станций в тупик.

Наиболее типичными являются:

1. Рычаг механизма защиты от сухого хода: чаще всего встречается в дорогих импортных моделях, которые поставляются с полной комплектацией.
2. Дополнительная пружина, предотвращающая самопроизвольное проворачивание гаек на регулировочных пружинах: такое устройство можно наблюдать в реле РДМ-5, устанавливаемых на насосных станциях российской компании Джилекс Джамбо.

Наличие этих элементов не должно вас смущать, выполняйте настройку в соответствии с приведенной инструкцией.

Также следует упомянуть об особенностях, характерных для станций Marina и Pedrollo (Италия). У первых предельное давление для реле составляет всего 3,2 атм и пружины в нем приходится подтягивать каждые полгода. Для вторых имеется рекомендация производителя касательно давления воздуха в гидроаккумуляторе: оно должно быть на 0,2 атм меньше давления Pon, которое при стандартных настройках составляет 1,4 атм.

Реле с сильно затянутыми пружинами быстро изнашиваются. Старайтесь подбирать модель с достаточным запасом по давлению.
