Как разобрать шаровый кран

Устройство

Чтобы понять, как разобрать шаровый кран, следует изучить его конструкцию. На рис. 1 и 2 представлена схема конструкции однорычажного шарового крана.

Рисунок 2. Схема сборки шарового крана.

Шаровые смесители отличаются своей надежностью и долговечностью благодаря входящему в их конструкцию неразборному картриджу. Все детали смесителя подгоняются очень точно относительно друг друга. Однако такие смесители все же иногда выходят из строя. Знание устройства таких кранов и понимание принципа их работы поможет без труда справиться с их разборкой и ремонтом. На рис. 3 изображена схема принципа работы шарового смесителя.

В основе конструкции таких смесителей лежит полый шар, имеющий отверстия и штырек для крепления его к ручке. В этот шар холодная и горячая вода подается через две водопроводные трубы, после чего, смешавшись в нем, попадает в излив.

При повороте рычага влево или вправо происходит регулировка подачи горячей или холодной воды за счет перекрытия отверстий в шаре. Аналогично поднимая и опуская рычаг, можно отрегулировать силу напора воды.

Советы и рекомендации

Водопроводная система в квартире или в частном доме является источником повышенной опасности. Поэтому при ее эксплуатации необходимо придерживаться определенных правил, позволяющих избежать проблем. Давайте перечислим их:

1. Иметь возможность оперативного отключения воды от стояка.
2. Набор инструмента для выполнения ремонтных работ должен быть всегда под рукой.
3. Надо держать в доме набор сменяемых комплектующих для кранов и смесителей, имеющихся в пользовании.
4. Быть готовым к срочному вызову аварийных служб водоканала на случай серьезной аварии.
5. И, разумеется, нужно знать правила и порядок действий по самостоятельному устранению аварийной ситуации.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

Ремонт шарового смесителя на кухне своими руками

Следует понимать, что ремонт шаровых смесителей для ванн, равно как и для кухонь, практически ничем не будет отличаться, так как предполагается одно и то же устройство. Главное, правильно приобретать расходники и комплектующие, иначе немудрено попасть впросак. Так, собираясь починить смеситель, сперва разберите его, достаньте сломанную или поврежденную деталь и обязательно возьмите ее с собой в магазин. Там вы сможете предъявить ее продавцу, который тогда сразу же разберется, что именно вам нужно и бегать десять раз туда и обратно не придется.

Запомните

Перед тем, как разобрать шаровый смеситель на кухне или в ванной комнате, нужно сперва полностью перекрыть подачу воды в квартире или в доме. Для этого достаточно будет закрутить общие краны, а потом выпустить остатки из системы. Если же внутри квартиры таковых нет, тогда придется подключать ЖЭК, чтобы отключили весь стояк, а то неровен час, можно затопить соседей, что чревато серьезными последствиями.

Инструменты и оборудование

• Отвертка плоская, а также фигурная. Такое добро есть в хозяйстве любого домашнего умельца. Выбирать стоит мощные отвертки с крепкой ручкой, так как винты, шайбы и гайки могут “прикипать” от горячей воды.
• Гаечные и разводные ключи, подходящие по размеру и форме.
• Съемник-вилка сантехническая, если имеется в наличии. Можно обойтись пробойником и молотком.
• Шестигранники, а также иные головки-насадки, если они требуются.
• Нож с острым кончиком.
• Плоскогубцы или пассатижи.

Последовательность действий

Собрав все необходимое, а главное, приобретя нужные запасные части и комплектующие, можно приступать к ремонту шарового смесителя, вне зависимости, на кухне он у вас установлен или в ванной. Справиться будет несложно, главное быть внимательными, четко следить за своими действиями и не прилагать больше усилия, чем нужно. Профессионалы рекомендуют снимать каждый шаг вашего ремонта на камеру, чтобы потом легко восстановить последовательность событий и собрать кран без проблем.

• Подковырните заглушку, на которой нарисована синяя и красная точка, при помощи ножа или плоской отвертки и отложите ее в сторонку, чтобы не потерять.
• Открутите винтик под заглушкой фигурной или плоской отверткой, в зависимости от конструкции.
• Приподнимая отверткой, снимите ручку-рычаг с положенного ему места.
• Под ручкой сразу станет виден купол крана, по которому удобно скользит рычаг переключения напора и температуры. Снимите купол, легко поддев его отверткой или ножиком.
• Открутите стопорную гайку, которая удерживает шарик с закрепленным на нем штоком, разводным или газовым ключом.
• Достаньте шарик из корпуса крана и хорошенько его осмотрите. Если он нигде не поврежден, не истерт и не лопнул, тогда его можно промыть, прочистить, вытереть и снова установить на место. Но если на шаре имеются видимые повреждения, то его нужно обязательно сменить.
• Достаньте из корпуса смесителя резиновые седла-прокладки, на которых покоился шаровый механизм с пазами и прорезями. Если они имеют первоначальный вид, не деформированы и не повреждены, то их можно не менять, но в иных случаях замена не помешает.
• Открутите трубку излива, где могут возникать протечки. Там имеется два уплотнительных кольца, которые придется поменять на новые, благо дело, сегодня приобрести такие прокладки можно как поштучно, так и полным комплектом.
• Открутите сеточку-аэратор, закрепленную на конце излива, и прочистите ее жесткой щеткой, промыв сильным потоком воды.
• Тщательно промойте все внутренние полости корпуса от известки, песка и иных наслоений, после чего соберите смеситель с новыми частями в обратном порядке. После такого ремонта механизм должен работать, как часики.

Обратите внимание, что отремонтировать шаровый смеситель на кухне или в ванной не так и сложно, но следует четко следить за тем, чтобы скручен он был не чрезмерно жестко, но и не был расхлябан. Тот и иной вариант приведет к быстрому выходу крана из строя, потому следует постоянно держать это в голове

Если же заводской брак, дефекты, трещины и сколы имеются на его корпусе, откуда протекает вода, тогда не останется ничего другого, как купить новое оборудование.

Виды однорычажных смесителей и их устройство

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.

Дизайн может быть разным, строение остается одинаковым

Картриджный смеситель: строение

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж. В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.

Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

• Переключатель с фиксирующим винтом.
• Стопорная (прижимная) гайка.
• Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
• Корпус смесителя, в котором имеется «посадочное» место под картридж.
• Крепления, шпильки и прокладки для обеспечения герметичности.
• Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
• Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

Из чего состоит однорычажный смеситель с картриджем Сам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.

Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды. Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Сложности в регулировании напора

Если в работе вашей сантехники наблюдается слабость подаваемого напора воды даже при максимальном открытии крана, причин может быть несколько.

Одна из наиболее часто встречаемых причин не касается непосредственно самого крана. Мнимая «поломка» может крыться в пониженном давлении системы водоснабжения квартиры или дома. Вот почему, прежде чем разбирать в ванной (или на кухне) шаровый смеситель, отремонтировать (или правильнее будет сказать – отрегулировать) необходимо отвечающую за уровень давления в водопроводе систему. Проверка осуществляется довольно легко – нужно удостовериться в работоспособности других кранов в доме: если напор хороший, значит с давлением все в порядке и проблема кроется-таки в сантехническом приборе. Как починить в ванной шаровый смеситель? И как ликвидировать возникшую проблему с краном на кухне, если поломка заключается в неравномерном распределении силовых потоков воды?

Поскольку во многих водопроводных системах наблюдается попадание в воду песка, известкового налета или частичек ржавчины от старых изношенных труб, подобного плана засорения могут скапливаться на мембране выходного отверстия в кране. Это такая сеточка, которая служит защитой и своеобразным фильтром для воды. Ее сильное загрязнение может существенно препятствовать нормальному выходу воды непосредственно из носика крана. Ликвидация проблемы сопровождается снятием аэратора с носика крана и его тщательным промыванием. Если деталь прорвалась, ее, естественно, нужно заменить.

Если же чистка мембраны ничего не дала, а напор в кране так и не восстановился, это говорит о внутреннем засорении каналов смесителя, кроющемся локально в трубах, жесткой проводке, пережатых прокладках. В этом случае ремонт шарового смесителя-крана будет однозначно сопровождаться разборкой сантехники для выявления конкретного места возникновения неполадки.

Подбор и приобретение нужных запчастей

Ремонт смесителя подразумевает замену какой-либо его составной части – внутренних расходных элементов и внешних деталей конструкции

Чаще всего ремонт связан с заменой расходных материалов. Но предугадать сложно, какая деталь может понадобиться. Поэтому рекомендуется всегда под рукой держать ремкомплект, в котором собраны самые необходимы комплектующие: картридж, кран-букса и набор уплотнителей.

Идти за новым картриджем стоит тогда, когда будет демонтирован старый, так как существует вероятность, что деталь не подойдет. Даже внешне похожие устройства от одного производителя могут быть оснащены механизмами разного размера. Типоразмер всех картриджей колеблется от 28 до 46 мм.

Картриджи могут отличаться по высоте. Разница бывает в несколько миллиметров и заметить ее довольно сложно. Даже материалы могут отличаться, смешивающие механизмы изготавливают из металла и керамики

Как разобрать смеситель двухвентильного типа — пошаговая инструкция

Разобрать водяной двухвентильный полуоборотный смеситель (Hansa Stela, Vidima, Frap – Фрап) с картриджем довольно просто, т. к. каждый водоотвод подключен к отдельному рычагу, он прост и практичен в использовании. Вентильные модели чаще всего оснащены специальными пластинами, которые плотно притерты друг к другу.

ЧИТАЙТЕ статью по теме: Как разобрать переключатель душа

При повороте одного вентиля открывается поток воды определенной температуры. Для защиты этих пластин используются резиновые или пластиковые прокладки, которые обеспечивают герметичность их примыкания и мягкость при передвижении. Кухонный смеситель с двухрычажным механизмом бывает двух видов:

1. Елочка (Wasser Kraft, SMARTsant, Swes, Zegor, Roddex, Вега);
2. Патрубной (Jacob Delafon Carafe, Ferro Standard, Kludi O-Cean).

Отечественный кран-елочка до сих пор является одним из самых популярных видов смесителей для кухни и ванной комнаты. Особенностью такой конструкции является наличие в корпусе своеобразного тройника, через который водоотводящие трубы подключаются к рычагу.

Патрубной же подсоединяется при помощи труб, которые вводятся непосредственно в излив, без использования дополнительных разветвителей.

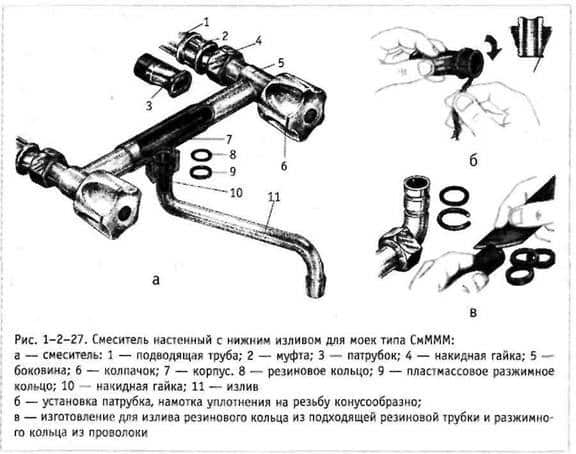

Устройство настенного двухвентильного смесителя для моек

Как разобрать смеситель с двумя ручками:

1. Современный двухрычажный кран можно разобрать только после отвинчивания запорного шурупа, который располагается под декоративной панелью. Но при этом старый советский кран имеет более сложную конструкцию. Здесь нужно будет снять запорную гайку, под которой находится вентиль, он также выкручивается, открывая доступ к внутренним деталям;
2. Под шурупом находится кран-букса, который выполняет роль вентиля, его нужно аккуратно разобрать и снять;
3. Под краном-буксой находится прокладка или кольцо, которые необходимы для уплотнения конструкции. Её обязательно нужно проверять на целостность и чистоту. Даже небольшая соринка может стать причиной течи в смесителе;
4. Собрать двухрычажный смеситель нужно по обратной схеме, предварительно проверив подключение труб и целостность корпуса.

Если корпус крана-елочки треснул, то он не подлежит ремонту. Наиболее часто такое случается с дешевыми китайскими смесителями, типа Calorie и других.

Видео: Как разобрать двухвентильный смеситель для ванны

Разборка шарового смесителя

Ну и поскольку практический каждый способ решения возникшей поломки предполагает обязательную разборку сантехнической конструкции, стоит более детально остановиться на том, как починить шаровый смеситель путем его разборки и замены необходимых деталей.

Этапы проведения подобных работ осуществляются таким образом:

1. Первоначально перекрывается подача воды (посредством выключения системного крана). Обязательно нужно после перекрытия «системы» открыть стационарный кухонный кран (или кран в ванной комнате – в зависимости от того, где произошла поломка), чтобы слить остатки воды из трубы.
2. После слива оставшейся воды при помощи отвертки или обычного ножа поддевается декоративная заглушка на корпусе, а затем она аккуратно с него снимается.
3. Выкручивается винт, который располагается под декоративной заглушкой.
4. Снимается ручка рычага. Это может потребовать определенных усилий, если кран длительное время не раскручивался). Чтобы избежать повреждения хромированного внешнего покрытия корпуса, желательно при работе с пассатижами или ключом воспользоваться тканью или салфеткой в качестве прокладки.
5. Снимается колпак. Для этого потребуется разводной ключ, но если такового нет, можно использовать отвертку с острым концом: ее носик устанавливается под углом к основанию крепления колпака и легким нажатием выкручивается против часовой стрелки. Есть одна проблема: в случае если колпаку уже несколько лет, он может «прикипеть» к основанию и не поддаваться попыткам снять его при помощи легкого нажатия. Такую проблему можно попытаться обойти посредством несильного постукивания молотка по рукояти отвертки – это поможет детали «отойти» от основы крепления.
6. После откручивания и снятия кольца взору станет доступна куполообразная деталь – «кулачок» и шайба. Эту деталь необходимо извлечь (можно воспользоваться плоскогубцами) и промыть от скопившихся загрязнений.
7. Изымается из смесителя и сам «шарик»: он подлежит такой же водной обработке, как и шайба. Если при помощи лупы вам удалось различить появившиеся трещины и сколы, деталь необходимо заменить новой.

8. Если же с «шариком» все в норме, стоит извлечь резиновые уплотнительные клапаны («седла») из устройства: они могут быть также повреждены или изношены. Если даже явных дефектов на них нет, но кран исправно отслужил с ними достаточно долгий период времени, можно все равно заменить их новыми – стоят они немного, а польза от новых деталей будет довольно ощутимая. Чтобы продлить срок эксплуатации «седел», желательно смазать их сантехническим силиконом после установки.

9. Сами «седла» могут быть целы, а поджимные пружины внутри них повреждены. Их тоже необходимо будет заменить в случае обнаружения разрывов на их поверхности.

10. Вся внутренняя полость конструкции промывается и очищается, после чего начинается сборка смесителя в обратном порядке. «Седла» оснащаются пружинами, после чего каждый элемент возвращается на прежнее место с небольшим усилием или надавливанием – так, чтобы каждая деталь садилась в паз до упора

Важно не забывать о нанесении тонкого слоя силиконовой смазки на «шарик» – это обеспечит легкое его прокручивание при повороте рычага. Стоит помнить и об установке его внутри корпуса в таком положении, чтобы ограничитель совпадал с проточкой

Так можно ли в ванной отремонтировать шаровый смеситель своими руками? Вполне. Как, собственно, и в кухне. Потребуется некоторая усидчивость, внимательность и четкое следование описанному поэтапному процессу работы. Тогда сложностей с починкой сантехники у вас не возникнет. Удачи в монтаже!

Причины неисправности однорычажного смесителя

Схема разбора шарового крана.

У хозяек пользуются спросом однорычажные смесители для кухни. Такой однорычажный смеситель имеет ручку, поворачивающуюся без перевалов и заеданий, плавно. Если внутрь головки однорычажного смесителя проникли песчинки, его герметичность нарушается. Кран кухни начинает подтекать, если песчинки, которые попали в детали головки, создали мелкие бороздки. В этом случае головка крана кухни меняется. А для этого нужно разобрать кран. Еще одна причина ремонта крана – это деформация запорного механизма под воздействием жесткой воды.

В этом случае необходимо поменять рычаг и головку на кране, которая называется поворотной.

Смесители однорычажные

Не меньшей популярностью пользуется и кран с одной ручкой, устанавливаемый на водопроводе. Поворачивая рычаг вправо-влево, регулируют температуру воды, а при движении рычага вверх-вниз происходит изменение напора.

Рассмотрим, как разобрать однорычажный кран. Нужно сказать, если домашний мастер уже разбирал двухвентильную модель, то демонтаж «однорукого» крана не представит сложности.

Устройство смесителя однорычажного

Обычный поворотный однорычажный кухонный кран состоит из следующих элементов:

• Литого корпуса из металла.
• Рукоятки поворотной.
• Элемента фиксирующего рукоятку в нужном положении.
• Круговой гайки.
• Прокладки либо картриджа (шарового или керамического).

Смесители, оборудованные шаровым картриджем, имеют внутри корпуса полый шарик, который соединен с рукояткой. В шарике имеются отверстия, через которые поступает вода. Напор воды регулируется поворотами шара и смещением его отверстий относительно каналов подачи воды в корпусе смесителя.

При полном совмещении отверстий вода идет с максимальным напором, при опушенной вниз рукоятке шар поворачивается так, что каналы подачи воды оказываются перекрытыми. В моделях, имеющих керамическую кран буксу для регулировки подачи воды, используется два подогнанных друг к другу диска из керамики с отверстиями. При совмещении отверстий – вода поступает в кран.

Порядок разборки однорычажного смесителя

Рассмотрим, как разобрать шаровый кран, порядок действий должен быть таким:

• Необходимо подготовить плоскую отвертку, плоскогубцы, шестигранный ключ, небольшой молоток. Перед началом работы нужно обязательно перекрыть подачу воды.
• При помощи шестигранного ключа нужно ослабить винт, на котором держится ручка. После этого ручку можно снять.
• Используя плоскую отвертку, следует нажать на выемки резьбового кольца. Если соединение «прикипело», можно слегка постучать по ручке отвертки молотком. Кольцо необходимо повернуть по направлению против хода часовой стрелки.
• Плоскогубцами следует аккуратно извлечь хром-купол, при этом, нужно стараться не повредить зубчатое кольцо, расположенное под куполом.

• Теперь нужно осмотреть уплотнение, расположенное внутри шара, чтобы оценить его состояние.
• Далее следует извлечь шар из корпуса и осмотреть стоппер – устройство в виде отверстия продолговатой формы, предотвращающее самопроизвольный поворот шара. Если будут заметны явные признаки износа, то демонтированную деталь нужно полностью заменить.
• Если сам шар в хорошем состоянии, то, как правило, требуется замена уплотнительных пружин, расположенных внутри, так как они достаточно быстро изнашиваются в процессе эксплуатации.
