Как разобрать однорычажный смеситель своими руками

Материалы и инструменты для ремонта

Чтобы выполнить ремонтные работы, кран разбирают, не отсоединяя от раковины или мойки. Иногда нужно отремонтировать излив. Для этого также не нужно демонтировать сантехническое оборудование. Чтобы разобрать кран, нужно снять рукоятку и открутить удерживающие его гайки.

Чтобы выполнить ремонт смесителя, готовят следующие инструменты:

• разводной ключ, чтобы открутить гайки и демонтировать гибкую подводку;
• плоский либо торцевой гаечный ключ, который нужен, чтобы прикрутить или снять болты на шпильках;
• ключ-шестигранник либо крестовая отвертка, необходимая для снятия ручки крана.

После разбора смесителя и снятия подводящих воду шлангов часто оказывается, что оборудование сильно загрязнено известковыми отложениями или проржавело. Поэтому перед работой рекомендуется провести чистку ржавчины и известкового налета. Это облегчит разборку и последующую установку смесителя.

В подводных шлангах и корпусе смесителя имеются резиновые прокладки. Не нужно использовать синтетическую ленту или лен для дополнительного уплотнения соединений. Подводные шланги для воды быстро изнашиваются. Поэтому во время ремонта их лучше заменить. Предпочтение нужно отдавать шлангам с оплеткой из нержавейки и медными либо латунными накидными гайками и штуцерами.

Сообщества › Сделай Сам › Блог › Ремонт керамической буксы крана для питьевой воды.

Надоело периодически созерцать на капающий кран питьевой воды от трехступенчатого фильтра и решил это дело прекратить.Решить проблему можно несколькими способами, например:1. Купить новый кран. По деньгам это 1600р и надо идти в магазин, а потом еще возиться с заменой.2. Купить новую керамическую буксу, в данном случае на 3/8. По деньгам это от 100 рублей и до 3500р (букса от именитой фирмы), да и еще не в каждом магазине буксы этого размера найдутся.3. Починить старую буксу. По деньгам никаких затрат, разборка минимальна и из дома выходить не надо — это вариант как раз для лентяев вроде меня.

Итак перекрываем подачу воды в фильтр, и выкручиваем буксу из крана.Дальше разбираем буксу на части, надавив пальцем на шток.Получается примерно следующая картина

Разобрав сразу становится ясной причина негерметичности крана. Полипропиленовая распорная втулка износилась и порвалась и как следствие пропало достаточное усилие прижима в керамической паре.

Для починки необходимо найти где-то аналогичное колечко. Я решил изготовить его из одноразового шприца на 3 мл.

При необходимости обрабатываем плоскости кольца наждачкой и собираем буксу обратно.

На авторство данного метода не претендую, в интернете уже описаны подобные способы, где распорную втулку изготавливают из медной проволоки, но мне было проще сделать так, как описано выше.

Комментарии 73

я их из стеклотексталита делаю, он лучше на трение работает и не раздавливается

Тоже протекали. Для прикола и занятия рук поменял резинки, вместо пластикового кольца железную шайбу поставил. Несколько месяцев работает нормально.

прям у всех дома ВДРУГ завалялись шприцы)))я со страого крана буксу выкрутить вообще не смог, грани тонкие, сидят на выпуклом основании и прикипело всё нахх

Эх, молодежь)Шприцы в хозяйстве быть должны

я не нарик и не инсулинщик и так еще не болел, шоб шприцы дома держать под рукой

это из серии типа: а теперь я расскажу вам как приготовить если дома закончились продукты и есть только ароматный кипяток. подойдите к холодильнику возмите завалявшийся кусок мраморной говядины, фуагра, мидии и не большого омара)))

я тоже не нарик, но шприцы для технических нужд дома имеются.Да и аптека ближе чем хозмаг в котором не продают букс на 3/8))

от путылок с водой умельцы делають кста такое же))

Мороки с бутылкой больше, да и шприц прочнее .

го все за шприциренами!)))

Сейчас такое дерьмовое качество смесителей, что если начинает ломаться в одном месте, то и в других узлах поломка скоро будет Иногда проще поменять весь смеситель.

И где гарантия того, что купишь нормальный смеситель ?

Сейчас такое дерьмовое качество смесителей, что если начинает ломаться в одном месте, то и в других узлах поломка скоро будет Иногда проще поменять весь смеситель.

Я не смеситель чинил

медная шайба решает все проблемы, и дольше чем пластик

Я себе делал кольцо из крышки пластиковой бутылки, конусным сверлом сверлил внутреннее отверстие, потом ножом внешний диаметр, хватает такой переделки на несколько лет.

Горячая вода убьёт…

это кран питьевой воды, горячей воды в нем не бывает.

Как раз сегодня отремонтировал две буксы. В доме у родителей жены нашлась только медная проволочка, где-то 0,5мм, согнул колечко и подложил под фторопластовое кольцо. Держит.А так, хочу заказать вот такой набор: www.aliexpress.com/item/-…999999.265.6b643c00fFdlCo50 шайб за два доллара, хватит и моим внукам.

Проволочка не надолго, проверено.

Уже заказал шайбочки.

«Пластик» там не долго проживет…сужу исходя из своего опыта…он конструктивно не может долго сдерживать давление трения при вращении рукоятки закрытия крана(или инженеры, проектирующие эти кран-буксы идиоты, или банально заложен «программируемый» искусственно ускоренный износ, чтобы «горожане-хомяки»(не желающие «включить свой мозг и пошевелив своими извилинами», были способны кардинально решить эти систематически возникающие проблемы течи кранов)без конца бегали в торговые точки, в отделы продаж сантехнических изделий. Подход к решению вопроса правильный, только вместо хлипкого «полиэтилена», туда напрашивается в качестве замены уплотнения металлическая шайбочка. Как уже кто-то писал ниже, оптимально, (чтобы не корродировало) что-нибудь из цветмета(латунь, медь). Даже банально хватило бы окольцевать медной проволокой. Ну а я лично, не особо заморачиваясь поставил подходящую по размеру полированную стальную шайбочку, которую нашёл в своих «сусеках» и…уже довольно долгое время водопровод не доставляет проблем.

а я ставил всегда дополнительную тонкую прокладку к красной резинке

Ремонт устройств

Перед починкой не помешает узнать, как значительна неприятность. В случае если вода хлещет с напором из одного либо нескольких мест, вероятнее, нужно будет заменить всю конструкцию на новую.

Разборка шарового устройства

Для работы приготовьте следующее.

1. Разводной ключ либо комплект ключей различных размеров.
2. Отвертку.
3. Паклю либо уплотнительную ленту.
4. Кусочки резины.
5. Сухую тряпку.

Необходимо подчеркнуть, что ремонт однорычажного смесителя своими руками целесообразен лишь при небольших неполадках (ослабление напора, замусоривание, течь).

1. Выкрутите фильтрующую сетку на конце гусака смесителя. Промойте ее проточной водой, небольшие фракции удалятся. Обычно достаточно этого действия, дабы напор стал посильнее.
2. В случае если планируется разборка, первоначально перекройте подачу воды в кран.
3. Бережно снимите пластиковую заглушку с светло синий-красным указателем. Под ней заметите винт, который необходимо выкрутить отверткой.
4. Снимите рычаг, после этого вытащите шарик. Все подробности промойте водой, счищая накипь.
5. Осмотрите прокладки из резины, возможно, их нужно будет заменить, вырезав новые по шаблону от износившихся.
6. Собирайте все в обратной последовательности, не забыв затянуть уплотнители гайкой из пластмассы.
7. По окончании включите подачу воды и удостоверьтесь в надежности выполненную работу на уровень качества.

Случай с дисковым приспособлением

В данной разновидности значительно чаще ломаются пластины в гильзе корпуса.

Значит, ремонт крана однорычажного смесителя содержится в замене вышедшего из строя картриджа.

1. Отверткой подцепите декоративную заглушку и снимите ее.
2. Гаечным ключом открутите винт, соединяющий джойстик и регулирующий шток.
3. Снимите с крана ручку, после этого выкрутите керамическую гайку, потом – зажимную. Последняя расположена на верхней пластинке.
4. Гайка из керамики в большинстве случаев скручивается вручную без упрочнений. Гайка зажимная снабжена мелкими углублениями, повредить каковые нежелательно.
5. С опаской вытащите диск из корпуса и осмотрите его на повреждения.
6. Новую подробность установите на место и закрутите удерживающую диск гайку.
7. Оденьте рычаг, вкрутите винт и засуньте декоративные заглушки.

Обратите внимание! Идите за приобретением нового картриджа со снятым ветхим. Дело в том, что подробности выпускаются с различными диаметрами отверстий (30 либо 40 мм)

Фиксаторы нижней пластины также будут различаться. По принесенному вами примеру продавец сразу же подберет копию с нужными размерами.

Замена уплотнителей в шаровом кране

Протекание крана обычно происходит из-за износа уплотнителей. С неполадкой возможно совладать без посторонней помощи, разобрав систему и заменив прокладки.

Перед тем как разобрать смеситель однорычажный в ванной, приготовьте разводной ключ и отвёртку.

1. Открутите винт и отделите рычаг от корпуса.
2. Свинтите все подробности по порядку, запомнив последовательность.
3. Извлеките шарик и снимите уплотнительные кольца с базы.
4. Замените резиновые прокладки, заодно промыв либо протерев все подробности, сняв с них налет.
5. Уплотнители зафиксируйте пластмассовой гайкой и засуньте шар на место.
6. Отдайте рычаг на прошлое место, привинтив винтом, засуньте декоративную заглушку.
7. Удостоверьтесь в надежности кран на работоспособность, в случае если все проделано правильно, вода подтекать не будет. (См. кроме этого статью Как заделать течь в трубе: изюминки.)

Из чего состоит смеситель – устройство и разновидности

Прежде чем приступить к ремонтным работам, следует разобраться с устройством смесителя для кухни или ванны. Такой кран имеет одну регулировочную ручку, закрепляемую под накладкой при помощи одного винта. Он может быть шаровым и с картриджем.

Главным элементом современных однорычажных моделей является картридж. Внутри него происходит смешивание холодной и горячей воды. Он находится в корпусе, внутри которого расположены три керамических диска с отверстиями. Особая технология производства позволяет обеспечить плотное прилегание дисков, благодаря чему они не пропускают воду.

В процессе работы системы два диска остаются неподвижными. Подвижный диск связан с рычагом переключения. При изменении положения ручки-рычага происходит смещение отверстия с обеспечением подачи определённого количества холодной и горячей трубы, которая смешивается внутри корпуса.

Конструктивные особенности модели с картриджем

Рассмотрим, из чего состоит шаровой смеситель. Название продиктовано конструктивными особенностями. В состав устройства входит полый шар, изготовленный из нержавеющей стали и помещаемый в корпус крана. При повороте ручки шар приводится в движение за счёт специального штыря, благодаря чему вода начинает поступать из крана. Наличие специальных прокладок обеспечивает достаточную герметичность системы.

Устройство шарового крана

Как разобрать однорычажный смеситель для кухни или ванной

С картриджем

Иллюстрация	Как разобрать кран в ванной (на кухне) однорычажного типа с картриджем: пошаговая инструкция
	Уплотнители стали пропускать воду после года эксплуатации техники. Кран был установлен профессионалом. Неисправность обнаружена после двухнедельного перерыва в эксплуатации, после отпуска пользователя.
	Чтобы исключить аварийные ситуации, сначала перекрывают вентили в магистральных трубопроводах. Далее вынимают пластиковую заглушку. Освобождают доступ к узлу крепления.
	С применением шестигранного ключа откручивают фиксирующий винт. После этого снимают рукояткуоднорычажного смесителя.

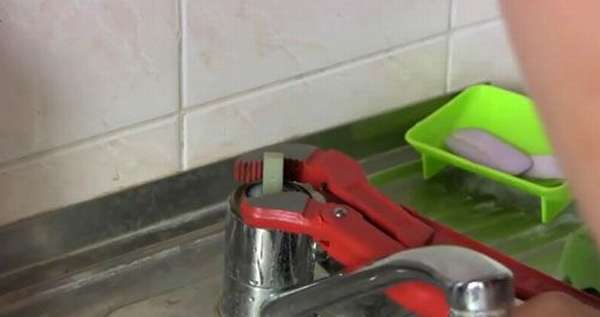

	Снимают вручную декоративную крышку. Крупную гайку откручивают ключом по направлению против часовой стрелки. В этом примере сложности не возникли, так как разбирался новый кран. Если приходится прилагать усилия, следует аккуратно дозировать их. В противном случае не исключено повреждение относительно тонких деталей узла.

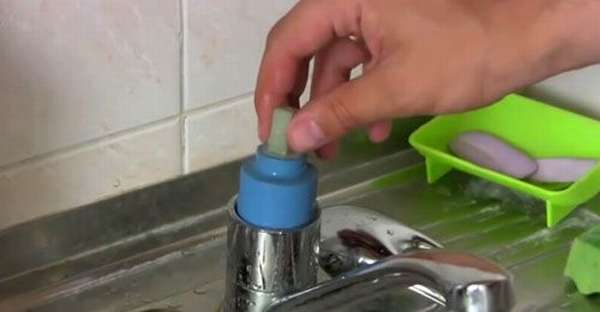

	Вынимают картриджоднорычажного смесителя. После внимательного изучения стало ясно, что лопнул пластиковый корпус. Замена изделия и устранение других неисправностей рассмотрены подробнее в следующих разделах статьи.

К сведению! Чтобы извлечь кран в сборе из мойки, ослабляют его крепление. Откручивают входные шланги с применением небольшого разводного ключа.

Как разобрать шаровой смеситель

Разборка этого устройства выполняется аналогичным образом с учётом конструктивных особенностей. Для доступа к внутренней части вынимают декоративную заглушку, откручивают шестигранный винт. Особенно аккуратно обращаются с резиновыми кольцевыми уплотнителями.

Как разобрать шаровой кран на кухне, видео:

Устранение общих неисправностей

Натекает лужа под раковиной – первым делом нужно осмотреть излив. Если он полностью сухой, то проблема кроется в нарушении герметичности подводки воды. Придется залезать под раковину и искать место утечки. Чтобы проще было это сделать, нужно насухо протереть патрубки тряпочкой, и потом посмотреть, где сочится вода. Чаще всего проблема устраняется поджатием гайки.

Если подтягивание гайки не помогает, следует перекрыть воду, снять патрубок, осмотреть его, осмотреть резьбу на самом патрубке и внутреннюю резьбу на смесителе

Если повреждена резьба на патрубке, деталь нужно заменить. При поврежденной внутренней резьбе в корпусе смесителя проблема становится намного серьезнее. Можно попытаться устранить течь, обмотав резьбу патрубка уплотнительной лентой или паклей с герметиком, но это временное решение, скорее всего, придется смеситель менять целиком.

Капает из излива, хотя рычаг полностью перекрыт – причина может заключаться в повреждении запорного механизма, т.к. истирание уплотнительных деталей практически не влияет на работу однорычажных устройств. Если есть трещины в корпусе, смеситель нужно поменять – починить его не получится.

Лужица воды на раковине возле основания корпуса смесителя. Причина – трещина в корпусе или износ прокладки в поворотной части излива.

Разборка смесителя Grohe

Кран Grohe, несмотря на то, что он разбирается по схожим правилам как и однорычажный, я вынес в отдельный подраздел этой статьи. Причина кроется в его популярности и надежности.

Особенность Grohe в том, что гибкие подводки воды у него не на резьбе как у других смесителей. То есть если их вращать — мы их не выкрутим. Они фиксируются изнутри. Для этого потребуется:

1. Снять ручку. Обычно это делается шестигранником.
2. Затем снять колпачок — у Грое он может быть как резьбовой, так и нерезьбовой.
3. Затем снять картридж — обычно для этого нужно открутить отверткой 2 винта.
4. Аккуратно отверткой вытолкнуть пластиковую проставку;
5. Снять уплотнительные кольца с гибких подводок;
6. Снять фиксатор, который удерживает подводку в корпусе.

Все! Доступ для гибких подводок получен и смеситель разобран. Как видим процесс разборки очень похож на инструкцию, которую я привел в начале статьи

Важно понять, что краны разных производителей разбираются в целом по похожей схеме, но могут быть и некоторые нюансы, как у Grohe с той же прокладкой, типом используемого в работе инструмента, количеством откручиваемых винтиков и так далее

Однорычажные смесители: знакомство изнутри

По своему внутреннему устройству все «однорукие» краны делятся на два вида:

• шаровые;
• картриджные.

Шаровые смесители появились на свет первыми – где-то в середине 20-го века.

Главным элементом в этих приборах является шарик из нержавеющей стали, в котором имеется три отверстия, сходящиеся во внутренней полости.

Шарик помещен в круглую гильзу, также имеющую три отверстия, снабженные резиновыми прокладками: два из них соединены с системами горячего и холодного водоснабжения, а третье ведет к изливу.

Если шарик расположен так, что его отверстия полностью совпадают с отверстиями гильзы, холодная и горячая вода будут поступать с максимальным напором, смешиваясь в полости шарика.

Поворачивая шарик за прикрученный к нему шток, мы добьемся того, что отверстия в нем окажутся совмещенными с отверстиями гильзы лишь частично, при этом напор уменьшится.

Шарик можно повернуть и так, что его отверстия окажутся полностью закрыты прокладками седла – в этом случае поступление воды прекратится.

Несколько позже была предложена альтернативная конструкция. Новый однорычажный смеситель вместо шарика оснащался картриджем из двух круглых металлокерамических пластин. В картридже имеется три отверстия, а узкий просвет между его пластинами играет роль смесительной камеры. Принцип действия — тот же: соотношение горячей и холодной воды, как и напор, зависит от того, насколько совмещены отверстия картриджа и седла.

При покупке однорычажного смесителя обратите внимание на материал уплотнителя. Самые долговечные прокладки – силиконовые, резиновые служат гораздо меньше.

Конструкция и особенности однорычажных смесителей

Однорычажные сантехнические устройства по своей конструкции бывают двух видов: шаровые и картриджевые.

Они отличаются между некоторыми деталями в сборке, оба вида используются в ванной и на кухне.

Шаровые

Шаровой кран считается более старой моделью однорычажных смесителей, так как появились гораздо раньше картриджевых. В его основе лежит металлический шар небольшого размера, изготовленный из нержавеющей стали и размещенный в корпусе крана.

В шаре есть три отверстия, предназначенных для вытекания холодной, горячей и смешанной воды. Через них вода попадает по трубкам в отверстия шара, благодаря его подвижности, в зависимости от того, какое направление выбрано.

Шаровые краны являются достаточно прочными и часто используются на кухне. Главным их недостатком есть быстрый износ резиновых уплотнителей. Для того чтобы избежать такого рода поломок, рекомендуется их заменять в профилактических целях каждые 1,5-2 часа. Также рекомендуется монтировать должные фильтры на кран, во избежание попадания инородных частиц вместе с водой, которые могут вывести кран из строя.

Картриджевые

Картриджевые краны являются новинкой в области современной сантехники, обычно устанавливаются в ванной. Такого рода смеситель представляет собой конструкцию, в которой вместо шарика находится картридж. В его основе лежат две керамические пластины. В нижней части дискового картриджа размещается три отверстия для вытекания холодной, горячей и смешанной воды. Верхняя часть картриджа предназначена для смешивания воды.

Во время смены положения джойстика, вода попадает в отверстие через верхнюю часть крана. Для предотвращения резких движений рычага, он окружен специальной смазкой и двигается плавно. Для того, чтобы избежать всяческие поломки картриджей, из-за попадания твердых частичек из труб, рекомендуется устанавливать в их отверстия специальные фильтры.

Как разобрать смеситель самостоятельно

Детали прибора могут прикипеть от длительного использования — случается это из-за накапливания известкового налета, ржавчины на резьбе и корпусе крана. Также слой нарастает из-за пользования горячей водой (накипь). Такие неприятности добавят хлопот, но вполне устранимы. Есть специальные жидкости, которые растворяют известь и ржавчину. Заменить специальные средства можно керосином, успешно помогает легкое постукивание по резьбе.

Для работы потребуются инструменты:

• набор шестигранников (ключей) под номерами 3 и 10 для рычажных смесителей стандартной конструкции;
• можно использовать рожковые ключи накидного типа с внутренним зевом размера 12 – 32 мм;
• крестовые и плоские отвертки, а также с насадкой для шестигранников, чтобы демонтировать крепеж разного вида;
• нож, для поддевания детали;
• плоскогубцы, чтобы скручивать детали на ржавой резьбе, поддерживать корпус.

Подготовка и общие правила

Изучают строение смесителя и рекомендации по раскручиванию каждой детали. Нужно знать назначение каждого элемента внутренней начинки. Приспособления и инструменты должны быть под рукой, чтобы работа не останавливалась на поиски.

Подготовительные работы:

1. Воду на входе в жилище перекрывают запорным краном. Если вентиля в квартире нет, останавливают подачу в подвале многоквартирного дома на общем стояке.
2. Предупредить царапины на хромированном корпусе помогут тканевые накладки на инструменте либо коробку смесителя оборачивают ветошью.
3. На дне раковины помещают толстую ткань или полотенце, чтобы случайное падение металлической детали не привело к трещине.
4. Перед съемом рукоятки раскручивают стопорный крепежный болт, находящийся под заглушкой.

Однорычажный смеситель с керамическим картриджем

Получить доступ к винту можно, подняв заглушку и открутив крепеж. Затем снимают рукоять и откручивают по резьбе декоративную гайку-колпак.

Дальнейший порядок работы:

1. Внутри есть гайка, держащая картридж. Применяют торцевой ключ с высоким наконечником, аккуратно выкручивают, чтобы не повредить грани.
2. Картридж шатают по сторонам, после этого отжимают защелки на дне.
3. Определяют дефекты пластин. Это могут быть выемки, прогибы, растрескивания.
4. Очищают налет безворсовой тканью, иногда применяют специальные средства против налета.
5. Для двигающихся элементов и неподвижных дисков применяют силиконовые или тефлоновые смазочные материалы.

Однорычажный шаровый кран

Сначала поддевают лезвием ножа декоративную заглушку из пластика, чтобы открыть доступ к винту-фиксатору. Крепежный метиз откручивают отверткой с крестовой шлицей.

Дальнейший порядок:

1. Гайку в виде декоративной накладки откручивают накидным ключом. Применяют ткань или используют инструмент с ПВХ насадками.
2. Отвинчивают гайку, фиксирующую механизм смесителя в рабочей позиции. Вынимают шаровой картридж. Проверяют уплотнитель, меняют его при необходимости на аналогичную по диаметру деталь.

В некоторых смесителях рукоятка плотно посажена на регулировочный шток, ее приходится поддевать плоской отверткой, чтобы снять. Если на деталях присутствует ржавый или известковый налет, от него обязательно избавляются перед сборкой.

Разновидности и особенности устройства однорычажных кранов

Перед тем как приступать к разборке смесителя, нужно разобраться с принципом его устройства и разновидностями популярных кранов однорычажного типа. По своей конструкции такой сантехнический прибор напоминает кран с одной ручкой для регулировки горячей и холодной воды, закреплённой винтом под декоративной накладкой. Благодаря такому строению у домовладельца не должно возникнуть проблем с разборкой такого устройства. Однако нужно различать разные виды смесителей, так как от этого будет, зависеть последовательность их разборки:

• кран с шаровым механизмом;
• кран с картриджем в качестве смесителя.

Металлический шар находится в постоянном контакте с резиновыми прокладками, предотвращающими самопроизвольное прохождение воды. В действие такое устройство приводится посредством регулировочного штока. При этом для изменения напора водного потока меняется положение отверстий на шаре. При увеличении площади соприкосновения отверстий с резиновыми уплотнителями уменьшается уровень потока, подаваемой воды и наоборот. Такие краны очень редко ломаются благодаря продуманной до мелочей конструкции и поэтому редко подлежат разборке.

Картриджевый кран, как видно из его названия, для смешивания воды оснащается особым картриджем в основу которого входит керамическая пластина. В нижней части диска предусмотрено 3 отверстия, соответственно для горячей, холодной и смешанной воды. В свою очередь, верхняя пластина выступает в роли самого смесителя.

Разобрать двухвентильный смеситель

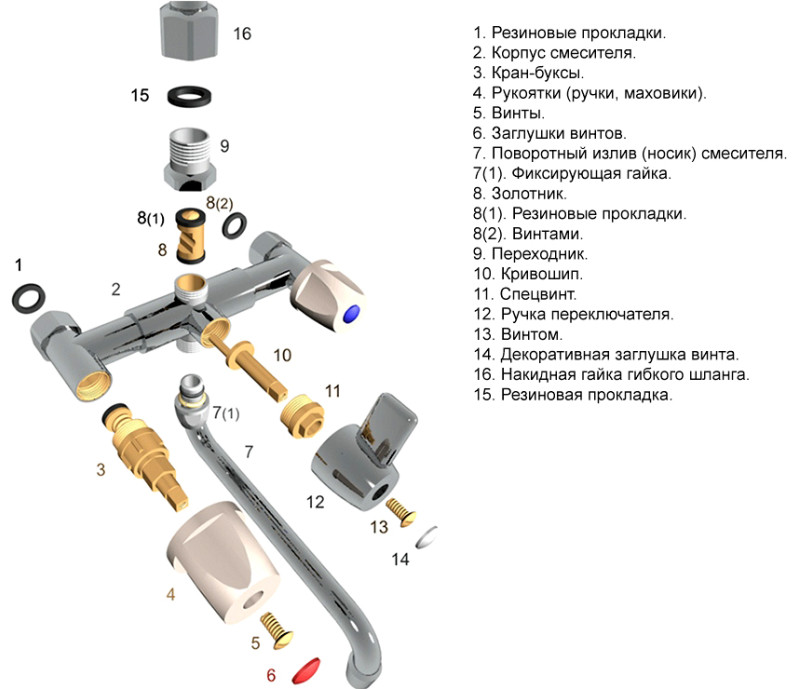

Теперь разберемся, каким способом в случае поломки можно разобрать двухвентильный смеситель. Сделать это совсем не сложно, ведь механизм такого смесителя очень прост, благодаря чему он и в настоящее время пользуется большой популярностью.

Как мы уже упомянули, двухвентильный смеситель представляет собой два вентиля – при повороте одного из крана льется горячая вода, при повороте второго – холодная. Двухвентильные краны еще называют двухходовыми. Регулируя поток воды, можно настроить ее до необходимой вам температуры. В большинстве случаев такие смесители имеют плотно притертые друг к другу специальные пластины. Чтобы обеспечить пластинам защиту, двухвентильный смеситель оснащен пластиковыми или резиновыми прокладками.

Двухвентильные смесители, как и однорычажные, бывают двух типов: елочка и патрубной. У крана-елочки, который пришел к нам из далеких советских времен, имеется в корпусе тройник, с помощью которого водоотводящие трубы подключаются к рычагу. Патрубной тип отличается от елочки тем, что он присоединяется с помощью труб, которые, в свою очередь, вводятся в излив,  не задействовав при этом дополнительные разветвления.

Соберите кран.

Инструкция по разборке однорычажного смесителя с картриджем

Схема однорычажного смесителя в разрезе.

Как правило, необходимость разобрать такой кран возникает в случае выхода из строя картриджа. Чтобы разобрать однорычажный кран с картриджем, вам необходимо выполнить следующие действия:

1. Вынуть заглушки с красными или синими точками с помощью отвертки или ножа.
2. С помощью шестигранника выкрутить винт, при помощи которого крепится рычаг с регулирующим штоком.
3. Снять рычаг с корпуса смесителя. Вашему вниманию представится верхняя часть картриджа, а именно зажимная гайка и регулирующий шток.

Регулирующий шток должен быть латунным. Сверху на него одевается колпачок из пластмассы. По штоку можно сделать выводы о качестве картриджа и самого крана в целом. Если регулирующий шток картриджа сделан из пластмассы, то это, скорее всего, дешевый смеситель низкого качества. Для того чтобы вынуть из смесителя картридж, вам нужно выкрутить зажимную гайку. Такие гайки бывают 2 видов:

• с углублениями на бортике верхней части изделия (такую гайку следует выкручивать аккуратно, т.к. она очень хлипкая и бортик в местах углублений может довольно легко заворачиваться);
• под ключ с гранями.

После того как будет выкручена гайка, разберите смеситель, вынув из него картридж

При этом обратите внимание на нижнюю часть данного картриджа, а именно на то, в каком состоянии уплотнительные резинки и как картридж должен вставляться в корпус крана (нужно запомнить правильное расположение картриджа в корпусе). Выньте картридж и определите его диаметр

Все дело в том, что картриджи бывают 30 и 40 мм. Заменять отслуживший свое картридж нужно на аналогичное изделие соответствующего диаметра. Неисправные картриджи, как правило, ремонту уже не подлежат. Купив новый качественный картридж подходящего диаметра, вставьте его в корпус на место старого картриджа именно в таком положении, в котором стоял последний. В нижней части смеситель имеет специальные выступы для фиксации картриджа. Вставляя новый картридж удостоверьтесь в том, что данные выступы расположены в соответствии с углублениями в корпусе изделия. Учитывайте то, что нижняя часть крана тоже бывает разная.

Обратите внимание и на уплотнительные резинки, которые вы найдете на нижней части картриджа. Данные резинки должны быть сделаны из силикона, а не из резины (силикон устойчивее перед воздействием воды и более эластичен)

После того как новый картридж будет установлен на свое место, смеситель можно собирать в обратном порядке. Перед тем как покупать новый картридж, обязательно возьмите с собой в магазин старый, чтобы подобрать точно такие же и не ошибиться с размером.

Необходимый инструмент, принадлежности

Обязательный ремонтный набор:

• Ключи рожково-накидные с размерами зева (S) 12 – 30 мм.
• Комплект шестигранных ключей. Обычно нужны шестигранники 3, 10 мм – для стопора картриджа однорычажного крана и футорок классических моделей соответственно.
• Отвертки с плоским, крестовым жалом шириной 3 – 4 мм для крепежа барашков.
• Пассатижи пригодятся, чтобы вывинтить заглушки ручек.
• Канцелярский нож, чтобы поддевать защитные крышечки рукояток.

Разводному инструменту присущ небольшой люфт, поэтому легко смять грани, например буксы, при тугой затяжке. Где позволяют габариты, можно использовать высокие торцовые головки, обеспечивающие более равномерное приложение усилия. Газовый ключ, даже номер 1, применять не рекомендуется. Не рассчитав силу, рискуете раздавить тонкостенные элементы, сорвать резьбу, оставить мощными губками задиры, вмятины на хроме.

Профессиональная оснастка:

• Ключи переставные сантехнические (трубные), накладные неметаллические губки к ним.
• Ленточные (натяжные) образцы, аккуратно зажимающие хромированные детали типа колпаков.
• Специальные ключи: торцовые к фиксирующему картридж или шар резьбовому кольцу изделий некоторых фирм, пластмассовые для замены аэратора.

В проблемных случаях требуются:

• Средство WD-40 или аналоги, растворяющие ржавчину.
• Электродрель, чтобы высверлить винт, фиксирующий рукоятку. Сверло должно быть меньше диаметра болта на величину шага резьбы плюс запас на разбивку отверстия (0,1 – 0,2 мм). Планируя замену буксы, удаляют шляпку сверлом большего, чем стержень диаметра.
• Тиски позволяют надежно зажать кран между дощечек, не повредив покрытие.

Не забудьте приготовить мягкую чистую ветошь, наденьте хлопчатобумажные перчатки – культура и качество работы начинаются с мелочей.

Как разобрать кран в ванной однорычажный: видео и пошаговая разборка

Перед тем как определиться, как разобрать смеситель шаровый, нужно подобрать подходящий инвентарь. Нужно приготовить  специальные ключи, отвертку плоского типа, нож, плоскогубцы и разводной ключ. Перед разборкой обязательно заблокируйте подачу воды.

Основные этапы разборки представлены в таблице.

Изображение	Этапы
	Производится разборка рычага. Убирается декоративная накладка. А затем откручивается винт, который размещается под накладкой.
	Открывается часть корпуса сверху, где находится резьбовое соединение. Зажимная гайка выкручивается ключом.
	Перед шаром размещается прокладка из резины, которая часто изнашивается, поэтому кран приходит в негодность. Производится замена прокладок.
	Проводится обратная сборка.

Ваши действия с разборкой оборудования зависят от внутреннего строения смесителя. Например, инструкция как разобрать смеситель в ванной или кухне двухвентильного типа будет отличаться от монтажа шарового или катриджного оборудования.

Двухвентильный механизм

С керамическим катриджем проводятся такие действия:

• извлекается заглушка с отметиной сине – красного цвета;
• откручивается винт или шестигранник, которые удерживают рычаг;
• рычаг убирается с устройства. При этом можно наблюдать главный элемент с зажимной гайкой;
• выкручивается гайка и вынимается катридж.

Схема разбора устройства с катриджем

Разборка шаровой конструкции производится по такой схеме:

снимается ручка и ослабляется винт;
с помощью отвертки нужно придавить кольцо, чтобы оно развернулось;
купол нужно снимать осторожно, чтобы не повредить кольцо с четырьмя зубцами;
снимается кольцо и проверяется его загрязненность и способность вращения;
убирается щитовидный элемент и прочищается уплотнитель;
затем извлекается шар;
устанавливается нужная деталь, и вся конструкция собирается в обратной последовательности.

Демонтаж требует аккуратности

Видео-урок о ремонте крана однорычажного смесителя

После прочтения представленного материала, становится понятно, что нет ничего сложного в самостоятельном ремонте однорычажного смесителя. Справится с задачей даже полный профан, который ранее никогда не имел дела с сантехникой в принципе. Главное тут подобрать правильные расходники и подходящие запасные части, иначе функциональность крана восстановить не получится. Для наглядного примера есть смысл посмотреть видео-урок о том, как правильно починить смеситель для кухни однорычажного типа, чтобы уже воочию увидеть все тонкости и детали процесса.

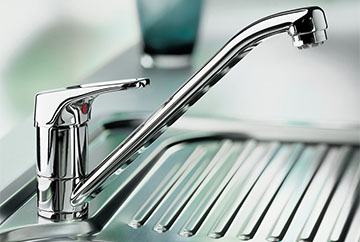

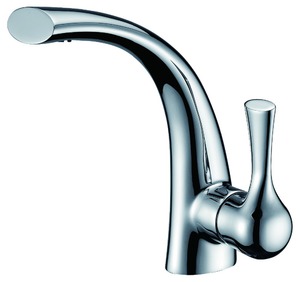

Разновидности однорычажных смесителей

Кран имеет одну рукоятку. Чтобы изменить температуру струи, рычаг поворачивают по горизонтали: влево делают прохладнее, вправо — горячее. Опусканием и поднятием регулируют напор потока: выше — сильнее, ниже — слабее.

Различают модели в зависимости от встроенного узла подачи (картриджа):

• шаровые;
• дисковые керамические.

Шаровой содержит внутри округлую камеру с тремя отверстиями. Шар плотно располагается в монолитной гильзе, крепящейся к внутренностям специальными элементами. Шаровые модели успешно противостоят гидравлическим ударам. Пользователь прилагает минимум усилий, чтобы настроить струю воды. Встроенный балансир не подлежит ремонту, его заменяют.

Принцип действия:

• Жидкость поступает по латунным трубкам.
• В одном отверстии идет холодная вода. Второе пропускает горячую. Из третьего появляется смешанный поток.
• Если смещать шар движением рычага, увеличивается или уменьшается один из потоков, что ведет к изменению температуры.

В дисковых моделях внутри установлен картридж из керамических пластин. Качественная шлифовка увеличивает сцепление соседних кругов.

Особенности конструкции:

• В собранном виде букса представлена в форме пластикового цилиндра.
• Под коробкой располагаются два тщательно отполированные и притертые диски-пластины с подгонкой ультразвуком.
• В дисках предусмотрены отверстия для прохода холодной и горячей воды.
• Уплотнителей и прокладок между дисками нет.
• При несовпадении отверстий кран закрыт, движением рукояти открывают проход.

Картриджи не перебирают, их меняют при разборке смесителя, поэтому такие краны ремонтировать легче, они служат дольше благодаря простоте сборки. Однорычажные модели имеют более высокую цену, по сравнению с вентильными и портятся от нефильтрованной воды.

В обоих типах есть общие детали:

• корпус крана, где помещены рабочие элементы;
• гусак (излив) — доставляет воду пользователю;
• переключатель в виде рычага;
• картридж для регулировки струи;
• стыки между элементами и корпусом оснащены уплотнительными резиновыми прокладками.

Картриджи

Как заменить картридж

Давайте подробнее рассмотрим, как заменить картридж в смесителе, чтобы вы смогли сделать это своими руками. Работы следует выполнять так же, как показано в видео:

Обратите внимание, что новый картридж должен быть таким же, как и старый. Покупать новый элемент лучше, если на руках будет старый

Чтобы новый картридж прослужил как можно дольше, выбирайте товар только от проверенных производителей.

Как отремонтировать картридж

Перед тем, как сделать покупку нового картриджа, убедитесь в том, что старый точно не подлежит ремонту. Как выполнить ремонт, смотрите в видео:
