Теплые полы водяные: виды, особенности, а также как сделать водяной теплый пол в квартире своими руками, пошаговые действия

Устройство водяного теплого пола на бетонном основании в частном доме

Водяной тёплый пол, уложенный на бетонный пол — трубопровод с теплоносителем внутри, залитый бетонным раствором. «Пирог» его — многослойная конструкция, в которой каждый слой несёт свою функцию, и играет большую роль для полноценной работы устройства. Поэтому, важна их очередность — это надо помнить при сооружении конструкции своими руками.

«Пирог» тёплой водяной системы это:

• черновой пол — из бетонной стяжки или плит перекрытия;
• гидроизоляционный слой — обычная полиэтиленовая тонкая плёнка, хотя при установки пола не на грунт, а на бетонную основу — можно обойтись и без гидроизоляции;
• теплоизоляция — рекомендовано использовать пенополистирол экструдированного типа, так как он имеет низкую теплопроводность, прочен и стоит не дорого;

• гидроизоляция — идеальным материалом для укладки в частном доме считается полиэтилен с толщиной 110 — 155 мкм, он стелется в два слоя;
• арматура — прутья толщиной не меньше 4 мм, ячейки 50 на 50, или 100 на 100, сетка крепится к перекрытию, а не к листу теплоизоляционного материала;
• нагревательный элемент — он монтируется к сетке с помощью хомутов, стандартный размер труб 16 мм (при площади помещения 50 м2);
• стяжка — используется цементно-бетонный раствор с добавленным пластификатором, минимальная толщина слоя 50 мм;
• подложка — для обустройства подойдёт пробковый материал, толстый картон или полиэтилен вспененного типа;
• напольное покрытие —  плитка, ламинат, линолеум.

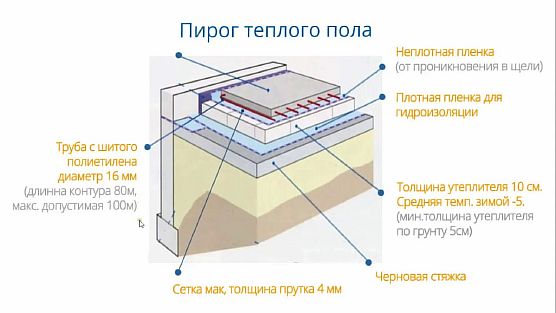

Так, выглядит «пирог» водяного тёплого пола, минимальная толщина которого 140 мм. Кроме того, в местах соприкосновения бетонного раствора со стенками, необходима установка демпферной ленты, она обеспечит компенсацию при нагревании.

2 Пирог теплого пола

Смотрите это видео на YouTube

Помимо этого, потребуется монтаж коллекторного узла и насоса, он улучшает циркуляцию теплоносителя.

Подключение теплого пола к системе отопления. 4 способа подключения.

Смотрите это видео на YouTube

Разбираем теплый пол по частям! Зачем переплачивать? Часть 2

Смотрите это видео на YouTube

Смотрите видео

Подбор оптимального диаметра

Выбирая диаметр контура, следует отталкиваться от протяжённости петли и теплопроводимости материала. Распространённые размеры, применяющиеся при сооружении тёплых полов — 16, 20 и 25 мм.

Определяя диаметр изделия, надо учитывать следующие моменты:

• чем меньше диаметр труб, тем увеличивается гидросопротивление, а уровень теплообмена понижается;
•  чем больше сечение, тем необходимо делать толще стяжку, при этом повышается нагрузка на перекрытия и уменьшается высота потолка.

Важно! Если длина не соответствует диаметру контура, то это может привести к превышению гидросопротивления над техническими возможностями циркуляционного насоса. При длине трубопровода 70 метров, рекомендовано брать диаметр труб — 16 мм. При размере петли 90 метров — подходящее сечение 20 мм, а при 120 — 26 мм

При размере петли 90 метров — подходящее сечение 20 мм, а при 120 — 26 мм

При длине трубопровода 70 метров, рекомендовано брать диаметр труб — 16 мм. При размере петли 90 метров — подходящее сечение 20 мм, а при 120 — 26 мм.

Выбирая диаметр изделия обязательно нужно учитывать уровень теплоотдачи трубного материала. При укладке медного или металлопластикового змеевика, лучше использовать контур сечением — 14 или 16 мм. При применении полимерных труб — 20 или 25 мм.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Что представляет собой теплый водяной пол

Она представляет собой сеть труб, находящихся между бетонным и деревянным покрытием. Сверху деревянного покрытия укладывают плитку, ламинат или какой-нибудь другой напольный материал по выбору хозяина дома. По трубопроводам циркулирует вода, нагреваемая от газового котла или центрального отопления.

Под воздействием горячей жидкости напольное покрытие прогревается, теплый воздух распространяется по всему помещению, нагревая его. Устремляясь ввысь, воздух понижает свою температуру, остывая. Поэтому у потолка его температура намного ниже, чем на поверхности пола.

Преимущества такого вида отопления в доме:

Эстетичный вид.

В квартире не видны источники отопления, можно использовать любой дизайн дома по вашему усмотрению.

Безопасность.

Дети случайно не обожгутся, как в случае с радиаторами. Отопительные трубы находятся глубоко, под напольным покрытием.

Экономичность.

По сравнению с радиаторами, которые потребляют больше тепла, чем водяные полы, экономия на отоплении будет-20-30%. (хорошо прогревается расстояние на уровне 2-2, 5 м от пола).Если потолки выше, то и экономия больше. Пол в деревянном доме, как и в каменном нагревается водяными теплоносителями низкой температуры-40-50 градусов. Экономятся энергоресурсы на прогревание помещения.

Комфортность.

Такая отопительная система несет приятное тепло в дом. От нее прогревается все помещение равномерно. Ногам всегда тепло(у поверхности температура воздуха+22.) По полу можно ходить босяком даже в сильные морозы. Дети могут ползать, играть, бегать по полу, не опасаясь заболеть. Остывший воздух на уровне головы прогрет только до 18 градусов. В таких условиях человек чувствует комфортно. При отоплении радиаторами теплый воздух циркулирует по кругу, сначала поднимается вверх, а затем возвращается вниз.  Теплопотери приводят к тому, что на поверхности пола воздух остывает, ногам холодно. Вверху-самая высокая температура, поэтому человек испытывает дискомфорт от жары.

Износоустойчивость.

Этот вид отопления в частном доме обладает долгосрочным действием. Срок годности полипропиленовых труб-50 лет.

Можно регулировать температуру нагрева.

Главными недостатками такой системы является:

• невозможность установления в многоквартирном доме.
• трудность ремонта труб, потому что заменить их можно только подняв напольное покрытие.
• трудоемкость монтажа

Видео водяной теплый пол в доме покажет вам, когда можно монтировать данную отопительную систему, выявит ее плюсы и минусы.

Популярные производители компонентов системы

Купить готовый вариант системы можно в специализированном магазине, выбрав там подходящий вариант. Большая часть производителей не остановилась на изготовлении только систем, они производят и комплектующие для них. В составе могут даже быть изоляционные, армирующие материалы, коллектор.

Стоимость системы может колебаться в пределах от 80 до 500 евро. Стоимость находится в прямой зависимости от количества контуров, подключаемых к теплому полу.

Перечень самых популярных производителей выглядит следующим образом:

• Valtec;
• Wolf;
• Viessmann;
• Acv;
• Vaillant;
• Buderus.

Данные компании комплектуют свои системы полимерными трубами, минимальный срок службы которых — лет. Полноценное функционирование системы теплого пола предполагает использование циркуляционного насоса, ротор которого должен быть направлен горизонтально. Производители отопительных систем изготавливают смесительные узлы, которые создают нужное давление.

Монтаж водяного теплого пола возможен и осуществим своими силами. Благодаря широкому выбору строительных материалов, доступности информации, подробным видео-инструкциям осуществить укладку теплого водяного пола своими руками может каждый, кто имеет хотя бы минимальный опыт строительных работ.

Стоит помнить, что все этапы имеют свои особенности, поэтому для достижения наилучшего результата устройство теплого пола с водоциркуляционным подогревом лучше доверять профессионалам.

Какие инструменты и материалы понадобятся?

После того, как выбран вид обогрева, необходимо все подготовить для самостоятельной укладки. В первую очередь нужно подготовить само основание, то есть произвести его выравнивание специальным бетонным составом. Трубы водяного контура укладываются на ровное, бетонное основание, на котором сделана теплоизоляция и гидроизоляция. Для укладки кабелей электрического пола или инфракрасных матов сначала выполняется только теплоизоляция, чтобы избежать необходимых потерь тепла.

Важно подготовить все инструменты и материалы заранее, чтобы они были под рукой. Для монтажа водяного пола потребуются:

Для монтажа водяного пола потребуются:

• Трубы для контура, которые могут быть выполнены из меди, стали или специального пластика. Трубы из меди стоят дороже всего, но они лучше проводят тепло, а значит, его потери будут минимальны. Пластиковые трубы стоят дешевле и служат дольше других. Весь контур должен быть выполнен из одного вида труб.
• Распределительный коллектор со шкафом для него. Небольшой шкаф для устройства нужен, чтобы множество труб и узлов соединения труб не портили интерьер. Также нужны дополнительные детали: евроконусы, клапаны и термодатчики для регулировки воды.
• Пленка из полиэтилена для гидроизоляции и демпферная лента.
• Материал для теплоизоляции – маты с минеральной ватой, пенополистирол с фольгой или маты из пробки.
• Армированная сетка, которая позволяет задать трубам нужное направление.
• Проволока, хомуты или специальные фиксаторы для крепления труб и саморезы.
• Бетон для финальной стяжки.

Для укладки электрических кабелей или инфракрасных матов, кроме самих обогревающих деталей потребуется:

• Теплоизоляционный материал, такой же как и для водяного пола.
• Терморегулятор с датчиком температуры, что поможет снизить затраты на электроэнергию в процессе эксплуатации.
• Строительный скотч или плиточный клей.
• Дополнительные электропровода, с помощью которых вся система будет подключаться к сети.

Совет. Изоляционный материал на фольгированной основе лучше всего, так как он дополнительно выравнивает тепловой фон и обогрев становится более равномерным.

Из инструментов потребуются:

• уровень;
• рулетка;
• Карандаш;
• ножницы и кусачки.

После того, как все полностью готово можно приступать созданию теплого пола своими руками.

Регулирующие и контролирующее температуру устройство

За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.

Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.

Терморегуляторы бывают механическими и автоматическими:

1. Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
2. Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.

Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.

Подготовка основания

Работы по монтажу тёплого пола относятся к «чистым», поэтому перед укладкой, следует очистить и оштукатурить стены, заделать трещины. Но после таких работ, поверхность покрыта грязью, и даже затвердевшими бугорками бетонного раствора.

По технологии прокладки тёплых полов и их устройства, основание для инфракрасных систем должно быть ровным и чистым, поэтому всю эту грязь следует убрать. Отвердевшие куски бетона можно удалить шпателем или специальным составом. После этого, поверхность надо смочить и веником смести весь мусор.

Если имеются глубокие трещины, то они заделываются цементным раствором. При больших перепадах в поверхности пола, чтобы получить ровное основание, можно залить тонкий слой стяжки.

 Укладка теплоизоляции

Функция теплоизоляционного изделия — минимизация потерь тепла.

Укладывается теплоотражающая подложка толщиной 3 — 4 мм. Лучше брать изделие с фольгированной поверхностью, которая должна обращаться в потолок. Полотна скрепляются с помощью скотча и крепятся к основе.

Как теплоизоляцию, можно применять листы пенопласта в совокупности с фольгой.

Установка терморегулятора

Перед монтажом греющей плёнки, требуется установить терморегулятор. Он монтируется на стене, на расстоянии от пола не меньше 30 см.

 Предварительно, до момента очистки основания, для термостата в стене проделывается углубление, а для проводов от него к полу штробы.

Укладка нагревательных элементов

ИК-плёнка укладывается согласно плану (под мебелью она не стелется), на расстоянии 5 см от стен.  Кладутся полотно медными полосами вниз. Нельзя допустить чтобы одно полотно находило на другое. Фиксация осуществляется на строительный скотч.

При необходимости плёнку можно разрезать по имеющимся там линиям.

Подключение

Процесс подключения инфракрасной плёнки состоит из нескольких этапов:

1. Подключается термодатчик — он помещается в гофрированную трубу, которая располагается в проделанном углублении в теплоизоляционном материале (его средняя ширина до 1 см). Проводка от датчика, также размещённая в гофре, протягивается по проделанным штробам в стене к термостату и подсоединяется к нему. Датчик укладывается на расстояние 50 — 70 см от стены с установленным терморегулятором, и крепится на скотч. Нельзя чтобы прибор возвышался над теплоизоляционным материалом.

Подключается плёнка — для этого используются клеммы, которые есть в комплекте пола. На краю плёнки снимается изоляция с провода. Он сворачивается и просовывается в клемму, зажим фиксируется плоскогубцами. Затем место соединения изолируется битумным скотчем. Чтобы клеммы не возвышались в конструкции, для них так же проделываются углубления в теплоизоляции.

Сама клемма устанавливается одной стороной на медную полосу, вторая должна располагаться с внутренней стороны плёнки. Контакт зажима с изделием, так же изолируется.

Подключается терморегулятор — то есть, подсоединяется к источнику электрического питания.

После этого, систему необходимо проверить на работоспособность. Если все полосы греют нормально, нигде нет замыкания, то можно переходить к укладке напольного покрытия. Но перед этим, устройство покрывается полиэтиленовой защитной плёнкой, которая обережёт его от случайного поступления воды.

Пошаговая инструкция укладки теплого пола с электроподогревом

Перед укладкой тёплого пола в ванной под плитку его нужно тщательно подготовить. Основным недостатком пола с подогревом является тот факт, что для монтажа отопительной системы придётся разбирать его полностью и заново оформлять отделочными материалами. Монтаж пола с электроподогревом проводится при помощи специальных крепёжных лент для монтажа или с помощью стяжек.

Для лучшего эффекта под систему электроподогрева постелите дополнительный слой утеплителя. Может потребоваться крепление специальным скотчем или за ушки на полосе.

Подготовка

Первый этап – подготовительный, необходим для повышения эффективности работы. Для начала стоит заделать все трещины и царапины, имеющиеся на поверхности, чтобы обеспечить равномерную укладку материалов. Основная задача подогрева – обеспечивать тепло ванной, а не отделочным материалам. Этот пункт также нужно учитывать при выполнении подготовительных работ.

Необходимо правильно подготовить стяжку, которая состоит из самых разных материалов. Материалы укладываются в следующем порядке:

• Гидроизоляция (полиэтиленовая плёнка).
• Пенопласт толщиной от 30 мм.
• Теплоотражающий экран для лучшей проводимости.
• Металлическая сетка.
• Новая стяжка толщиной от 50 мм.

Укладка кабеля

Следующий этап – уложить кабель, который и будет обеспечивать прогрев помещения. Для начала нужно установить место посадки терморегулятора и прокладки штроба для электрического кабеля. По виду эта конструкция напоминает обычную пластиковую коробочку от выключателя или розетки. Выбранное место нужно просверлить с помощью специальной коробки.

Система электрического подогрева пола подключается к центральному электрощитку, а не к распределительной коробке, что тоже нужно учитывать при укладке кабеля. Для системы подогрева следует подготовить отдельный выключатель. После установки штроб останется только с помощью алебастра подсоединить пластиковый подрозетник и провести к нему кабели подачи питания.

Правила установки нагревательного кабеля:

Для начала правильно разрежьте нагревательный мат: разрез делается по сетке в развёрнутом состоянии, после чего мат разверните в любом направлении. Разрез выполняется змейкой, чтобы не задеть ни один из кабелей.
Конец сетки крепится у основания пола при помощи клея для кафельной плитки. Нужно дать ему время просохнуть.
В это время нужно прикрепить при помощи алебастра холодные кабели

Очень важно, чтобы провода не пересекались между собой и соединялись концами в термодатчике, для установки которого требуется отдельная штроба.

Заливка

Заливка толщиной 3-5 мм проводится при помощи бетонно-песчаной смеси

Важно распределить её равномерно, пока она не успела высохнуть и не создала искусственную неровность пола. подключать систему электроподогрева к электросети можно только после того, как стяжка высохнет полностью

Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном.

Финальная обработка

Заключительный этап работ – установка терморегулятора. На конструкции должны быть изображены правила установки, что и куда следует подключить. Самое главное – тщательно следить за каждым проводом, чтобы не подключить его в неверное место и не вызвать замыкание. Концы проводов пропаяйте по завершении работ.

Рекомендуем также посмотреть — Как выполняется монтаж инфракрасного теплого пола под плитку?

Как укладывать водяной теплый пол?

Укладка водяного теплого пола является самым сложным процессом. Для монтажа такой системы обогрева сначала нужно подготовить основание. Для этого сперва требуется выложить слой гидроизоляционного материала, который закрепляется двухсторонним строительным скотчем или клеем.

После на него выкладывается слой теплоизоляции. Если изоляционный материал имеет фольгированное основание, то он выкладывается блестящей стороной вверх.

Затем начинается самый сложный процесс монтажа. Он происходит в несколько этапов:

1. Чтобы трубы лежали на полу строго по схеме, их необходимо зафиксировать. Для этого используется армированная сетка или крепеж. Сетка просто выстилается по всей площади и закрепляется поволокой. Использование сетки упрощает выкладку труб на одинаковом расстоянии друг от друга. Крепеж устанавливается на саморезы, для чего в полу нужно будет проделать отверстия. По периметру стен располагается демпферная лента, которая потребуется для дальнейшей стяжки в качестве компенсационного материала.
2. Трубы раскладываются согласно одной из схем: змейка или улитка, как это показано на видео. Шаг укладки зависит от размера комнаты и может варьироваться от 30 до 50 см.
3. После укладки и закрепления труб монтируется водяной коллектор. К нему подключаются все линии с теплоносителем из разных помещений. Трубы подсоединяются как для входящего тока воды, так и для исходящего. Именно коллектор отвечает за то, насколько быстро будет поступать вода из котла или общей трубы системы центрального отопления и возвращаться обратно в котел от подключенных труб. Коллектор отвечает также сразу за все полы в разных помещениях дома. Поэтому его лучше установить в доступном месте.
4. В финале коллектор соединяется с трубами теплого пола и подключается ко всей отопительной системе. Для этого сначала устанавливается термоголовка, которая через капиллярную трубу соединяется с термодатчиком и краном регулирования подачи воды.
5. После всех необходимых подключений нужно провести тестирование всей системы теплого пола. В случае протечек или неравномерно нагрева необходимо устранить неисправность.
6. Если вся система работает нормально – то выполняется заливка бетоном, то есть стяжка. После чего можно укладывать обычное декоративное покрытие.

Вариантов укладки труб теплого пола существует всего два: змейка или улитка. При укладывании змейкой все трубы укладываются параллельно друг другу в длину от одной стены помещения к противоположной. Входящий поток воды достигает середины змейки на другом конце комнаты и затем уже охлажденный теплообменник возвращается тем же путем по параллельным трубам обратно. Это способ идеально подходит для сложных помещений.

При укладке схемой «улитка» трубы располагаются по общей спирали, по которой горячая вода доходит от периметра до центра комнаты. Обратно охлажденная вода возвращается по тому же пути через другие трубы. Такая схема подходит для больших помещений, так как горячая вода сначала омывает всю площадь по периметру, что позволяет сразу охватить теплом всю комнату.

Совет

Важно, чтобы сопротивление воды в трубах, которые подходят к коллектору, было одинаковым. Для этого для больших комнат нужно создать несколько контуров или для маленьких комнат выбрать трубы более узкого диаметра

Изготовление

Существует большое количество разнообразных систем подобного вида, которые обладают собственными характеристиками и особенностями установки

Поэтому крайне важно, перед тем как делать теплые полы в частном доме очень внимательно ознакомиться с прилагаемой к контролирующим узлам и системам инструкцией, или же составить свой собственный проект.. Выполняется монтаж водяного теплого пола в частном доме с соблюдением следующих основных этапов:

Выполняется монтаж водяного теплого пола в частном доме с соблюдением следующих основных этапов:

1. Подготовка поверхности.
2. Укладка труб.
3. Заливка стяжки.

А теперь о каждом подробно.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Смотрите это видео на YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Ошибки, которые распространены при монтаже теплого пола

Профессионалы выделяют несколько самых распространенных ошибок, которые допускают как специалисты, так и новички:

• укладка слишком длинной трубы, при которой происходит затруднение циркуляции воды, образование холодных зон. Максимальная длина трубы не может превышать 70 м;
• отказ от использования демпферной ленты, использование некачественных материалов-заменителей, которые могут привести к растрескиванию бетонной стяжки и образованию конденсата;
• неправильное проведение монтажных работ, создание скруток труб.

Создание водяного пола – это путь к современному и качественному отоплению, которое отличается экономичностью и долговечностью. Соблюдая простые правила, можно сделать монтаж теплого водяного пола своими руками. При выполнении работ стоить помнить:

• выбор технологии укладки теплого водяного пола зависит от основы и от технологических возможностей помещения;
• в разных комнатах устанавливаются разные контуры. В больших помещениях может размещаться одновременно несколько линий;
• укладка гидроизоляционных и теплоотражающих материалов обязательна;
• при выборе материалов стоит отдавать свое предпочтение высококачественным изделиям.

Размещение водяного отопления в полу позволяет создавать интересное оформление в помещении, ведь никаких труб в комнате не будет, они надежно спрячутся под напольным покрытием.

Шаг 1. Определяемся с возможностями монтажа

Монтаж водяного теплого пола своими руками следует начать с оценки самого объекта. Далеко не всегда в доме можно осуществить монтаж теплых полов. Поэтому первым делом проверьте, если у Вас необходимая высота. Дверные проемы на черном поле должны составлять в идеале 220 см. Теплый пол заберет 15 см с чистовым покрытием и оставшиеся 205 см дверного проема как раз подойдут под любую дверь.

Так же нужно определить предварительные теплопотери дома. Для этого Вам будет достаточно найти калькулятор теплопотерь в интернете и посчитать данные для Вашего дома. Для теплого пола теплопотери не должны превышать 100 Вт на метр квадратный.

Итак, обращаем внимание на:

• Высоту проемов. Должны быть 220 см
• Теплопотери дома. Не должны превышать 100 Вт на кв. метр

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

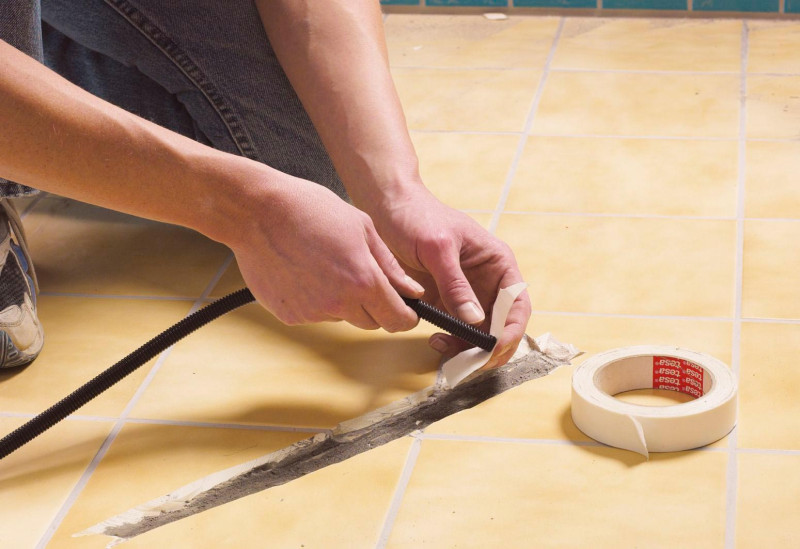

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор

Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля

По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия
