Как поменять картридж в смесителе: признаки и причины поломки, инструкция по замене картриджа

Как решить проблему

Первым делом стоит разобрать смеситель , почистить его детали и картридж, затем собрать и проверить. Имейте в виду, что делать это стоит, только если Вы обладаете навыками или хотя бы знаниями о подобной работе, иначе попытка ремонта может обернуться полной неработоспособностью. Если проблема в грязной воде, то ответом на вопрос, туго поворачивается ручка смесителя – что делать, станет тщательная промывка и очистка компонентов этого устройства

При механической природе неисправности, важно понять, что именно нуждается в ремонте, какая деталь или компонент. В процессе работы смесителя , высыхает смазка, которая и делает его повороты плавными. Если именно это стало причиной тугого поворачивания, то проблема решается повторным смазыванием

Если именно это стало причиной тугого поворачивания, то проблема решается повторным смазыванием

Стоит иметь в виду, что делу поможет только качественная смазка, в противном случае, ситуация может только ухудшиться

Если именно это стало причиной тугого поворачивания, то проблема решается повторным смазыванием. Стоит иметь в виду, что делу поможет только качественная смазка, в противном случае, ситуация может только ухудшиться.

Ремонт двухвентильного крана – главные советы

Как починить смеситель такого типа? Нужно разобрать и заменить изношенные элементы – кран-буксу и/или прокладку.

Последовательность работ в данном случае будет такой:

1. Полностью перекрывается вода, после чего маховик вентиля переводится в рабочее положение, чтобы на детали не действовало избыточное давление.
2. Далее нужно разобрать конструкцию – для этого снимаются декоративные колпачки и выворачивается винт, фиксирующий маховик. Для этого потребуется отвертка. Далее старая кран-букса заменяется новой подходящего размера, и конструкция собирается обратно.

1. Если износилась прокладка, то она просто вынимается, а на ее место устанавливается новая, смазанная сантехнической смазкой.

Нередко вентильные смесители нужно чинить из-за того, что в них протек сальник. Тогда его нужно разобрать по тому же алгоритму и заменить изношенную набивку.

А иногда для того, чтобы наладить вентильный кран, достаточно всего лишь потуже зафиксировать сальниковую втулку, как показано на видео:

Совет! Замена набивки нужна лишь тогда, когда втулка плотно затянута, а течь все равно присутствует. В качестве набивки используются (для старых смесителей):

• Резиновая трубка соответствующих габаритов;
• Нитки мешковины;
• Бечевка с пропиткой из олифы.

Если вы видите, что на деталях стерлась резьба, то это говорит о том, что пришло время обновлять сантехнику.

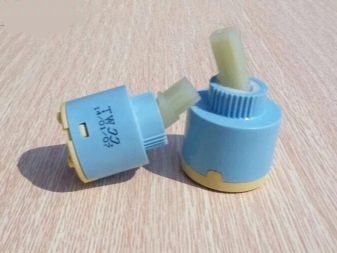

Популярные размеры картриджей

При покупке сменного элемента важно уделять внимание не только его форме, но и расположению отверстий под шток. Типоразмеры сменных картриджей стандартизованы для каждой модели смесителей

Большинство производителей однорычажных смесителей используют в сборке картриджи размерами 28 мм, 32 мм и 35 мм. В изделиях торговых марок «Kaiser» и «Grohe» часто можно встретить функциональные механизмы размерами 40 мм и 46 мм.

К числу наиболее часто покупаемых относят изделия диаметром в 40 мм. Они обозначаются маркировкой d40. Помимо стандартных размеров во многих оригинальных моделях нередко установлены комплектующие размерами 18 мм, 20 мм и 22 мм.

Советы по эксплуатации смесителя для продления работы картриджа

Даже дорогостоящие смесители могут быстро выйти из строя раньше времени при нарушении правил эксплуатации изделий:

1. Керамический картридж требует регулярной смазки. Если ручка начинает заедать, это означает, что старая смазка вымылась водой, и ее требуется подновить;
2. Не стоит слишком давить на кран при его открытии/закрытии. Достаточно легкого нажима;
3. Большинство производителей дорогостоящей сантехники предупреждают, что гарантийные обязательства на смесители действуют лишь при наличии в них фильтров тонкой очистки. Удалять их не следует ни в коем случае;
4. Бытует мнение, что при установке фильтров напор воды замедляется. Однако качественные изделия тонкой очистки не способны влиять на уровень давления. При засоре же достаточно открыть вентиль, и мусор сам уйдет в канализацию;
5. Хотя современные смесители уже снабжены системой фильтрации, обустройство дополнительного барьера для сбора крупных включений не помешает. На входе в квартиру установите хотя бы простейшие фильтры грубой очистки. Ведь основной причиной выхода сантехнического оборудования из строя является качество водопроводной воды.

Хотите, чтобы смеситель функционировал безукоризненно? Приобретайте продукцию от проверенных производителей в специализированных торговых центрах. Обязательно убедитесь в наличии сертификата. Проверьте также документацию – в ней должно быть отмечено, что изделие прошло тестирование при повышенном давлении в 3,5 Атм.

Накипь – основная причина поломки сантехнических приборов

Особенности

На данный момент используются два вида смесителей: двухвентильный и однорычажный. Первый вариант более устаревший, он представляет собой классический кран с двумя вентилями, отвечающими за подачу горячей и холодной воды. Однорычажный смеситель, соответственно, обладает одним рычагом, а температура воды в нем регулируется с помощью его поворота влево и вправо. Напор же регулируется высотой подъема рычага. Такой тип смесителя считается более удобным, так как позволяет быстрее добиться требуемой температуры воды благодаря устройству самого рычага, ведь в нем отсутствуют резиновые прокладки, обладающие низкой износостойкостью. Он позволяет сохранять желаемое положение в закрытом состоянии, соответственно, нет необходимости каждый раз его настраивать. И очевидным преимуществом является то, что один рычаг регулировать все-таки проще, чем два вентиля.

Картридж – это основная функциональная деталь смесителя, отвечающая за смешивание горячей и холодной воды, поступающей из разных труб. Они тоже бывают двух видов. Двухвентильные смесители подразумевают использование исключительно дисковых картриджей, тогда как в однорычажных встречаются как шаровые, так и дисковые. По сути, принципиальной разницы в этих видах картриджей нет.

Шаровой картридж работает по следующему принципу: холодная и горячая вода подается в шар и перемешивается внутри него, затем она выходит наружу, уже обладая требуемой температурой. На производство шарового картриджа необходимо обладать специальным разрешением, поэтому чаще производитель выбирает дисковый.

Данный тип картриджа отличается своим более сложным устройством: чаще всего он состоит из двух металлокерамических пластин, совершенно не пропускающих воду, заключенных в пластиковый корпус. Пластины плотно прижаты друг к другу. Нижняя пластина всегда остается неподвижной, а смещение верхней приводит к изменениям в подаче воды. Она соединяется с рычагом смесителя при помощи специального штока, и в результате смещения этого рычага по вертикали изменяется напор воды, а поворот в сторону влияет на ее температуру. При возникновении поломки многие думают, что стоит заменить лишь неисправную деталь картриджа, однако, это нерационально. Поскольку нет гарантии, что можно точно установить, в чем именно заключается проблема, а также никто не производит отдельные детали, так как считается, что проще заменить всю деталь сразу, соответственно, картридж является неразборной деталью.

Дисковые картриджи бывают диаметром от 35 до 47 мм, но чаще всего встречается либо 35 мм, либо 40 мм. Принципиальной разницы в них нет, но при замене стоит учитывать диаметр, чтобы купить такой картридж, который подойдет для конкретного смесителя. Производитель картриджа заявляет, что срок его службы составляет около 10 лет, хотя на практике оказывается, что этот срок сильно завышен. Проблемы зачастую возникают уже через 4–6 лет после покупки. Чтобы поломка не застала врасплох, стоит, покупая смеситель, взять для него запасной картридж. Тогда в случае возникновения неполадок в его работе не будет необходимости тратить время на поиск подходящей детали в магазине. Тем более что стоит эта деталь недорого – в среднем от 150 до 300 рублей.

Как отремонтировать картридж однорукого смесителя?

Когда в ванной комнате мой одно рычажный смеситель начал прокапывать в закрытом положении, я разобрал его и попытался найти причину поломки.

Картридж разобрал полностью, вытащил уплотнительные кольца и прокладки. На сколько это было возможным, очистил все детали ватной палочкой.

Визуально никаких дефектов не обнаружил – ни трещин, ни сколов.

Решил смазать все запчасти и снова собрать картридж. Водостойкая силиконовая смазка стоит не дешево – 20-ти граммовый тюбик около 15$. Для эксперимента в качестве смазки решил использовать вазелин.

Смеситель без проблем проработал 4 месяца и снова начал прокапывать. Решив, что проблема именно в смазке, я купил тюбик силиконовой смазки, снял, разобрал, почистил и снова смазал картридж «правильной» смазкой.

Вот уже полгода как с отремонтированным смесителем нет никаких проблем.

Разберите свой смеситель и если нет на керамических деталях трещин или сколов, а уплотнительные кольца и прокладки целые и эластичные, смажьте все эти детали силиконовой смазкой и, возможно, смеситель послужит вам еще не один год.

Для начала необходимо достать этот катридж, для этого необходимо снять заглушку и достать штифт, после чего поднять вверх рукоятку. Сам штифт откручивается шестигранным ключом.

Далее снимается кожух, чтобы подобраться к гайке, которая крепит катридж. Откручивается ключом на 30 (хотя могу ошибаться), есть и специальные ключи, чтобы не царапать корпус.

Сам катридж поднимается вверх целиком.

Хотя и катридж не ремонтнопригодный и меняется целиком, но можно при небольшой проблеме его восстановить на некоторое время. Для этого половиним катриджи смотрим на состояние пластины а также наличие выработки. В месте выработки можно наждачной бумагой зашлифовать выступ и на некоторое время пластине ничего не будет препятствовать двигаться, но уже появится зазор.

Картриджи могут быть разными по конструкции, есть разборные картриджи, есть не разборные.

Не разборные никак не ремонтируются.

Так же подлежат полной замене картриджи с трещинами на корпусе, или со стёршимися пластинами, ремонт возможен только при наличии нескольких одинаковых картриджей одного типа, в других вариаторах, только полная замена.

В первую очередь перекрываем воду (и холодную и горячую).

Статья по теме: Как снять сеточку с крана

Под рычагом смесителя есть заглушка (чаще всего разделена на две части синюю и красную).

Поддеваем её отвёрткой с плоским жалом и снимаем.

Под заглушкой винт, откручиваем винт и снимаем рычаг смесителя.

Сам картридж держит на месте прижимная гайка, я обычно откручиваю её разводным ключом (да, перед этим откручиваем «чашку» декоративная деталь между корпусом смесителя и рычагом, откручивается против часовой стрелки).

Открутили гайку, картридж в руках.

Очистили от ржавчины посадочное место.

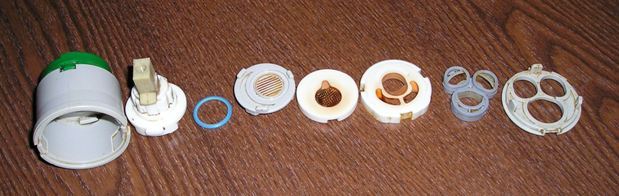

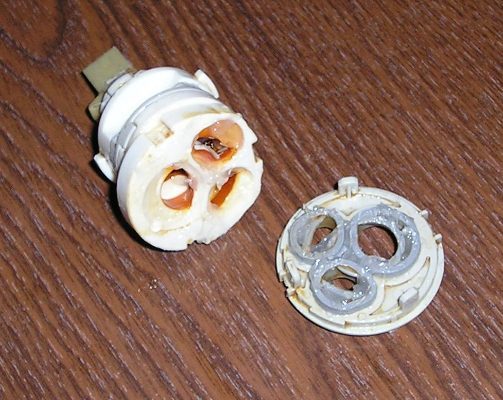

Если картридж разборный, то на корпусе есть две пластиковые защёлки.

Маленькой отвёрткой поддеваем их и вынимаем «дно» картриджа (ту часть на которой уплотнительные кольца).

Чуть надавливаем на шток картриджа и вынимаем собственно ту деталь которая и называется «картриджем» (пластины могут быть как пластиковыми, так и керамическими).

Очищаем от ржавчины внутреннюю поверхность картриджа.

А дальше уже всё от поломки, очень часто ломается пластиковая «крышка» которая находится на узле «рычаг-картридж», тут только замена этой детали.

Перед обратной сборкой очищаем керамические пластины (диски) от старой силиконовой смазки (ватный тампон + спирт) и наносим новую.

Кольца картриджа (уплотнительные) тоже можно поменять на новые, а минимум это очистить их от ржавчины и грязи.

Далее сборка в обратной последовательности.

Видео

Подробнее процесс замены картриджа представлен в следующей ниже видео-инструкции:

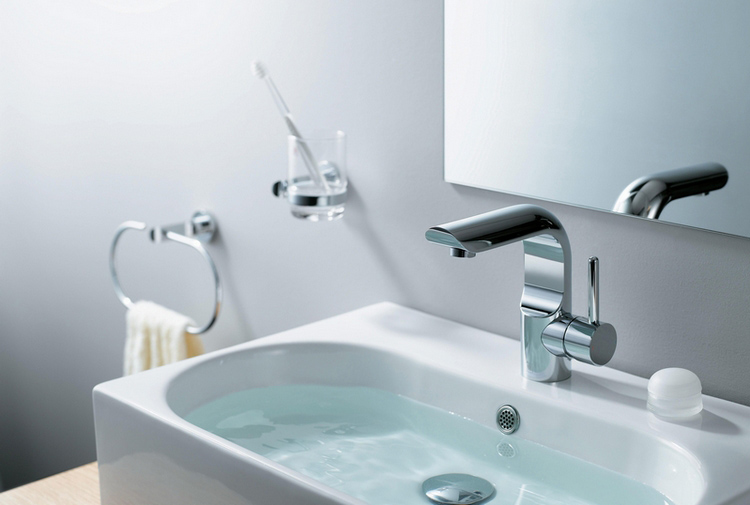

Однорычажные смесители удобны и поэтому популярны. Особенно на кухне во время готовки

Популярность однорычажных смесителей набирает обороты благодаря их современному стилю и удобству в использовании. Эти краны легко идентифицируются одним рычагом на широком цилиндрическом корпусе, и могут управляться с помощью всего одной четвертой поворота рычага!

Ручки этих кранов не заклиниваются и не должны закрываться плотно, чтобы предотвратить утечку. Просто, поворачивая ручку запястьем, пальцем или задней стороной руки, достаточно, чтобы полностью запустить кран. Особенно это удобно во время готовки, когда руки испачканы продуктами.

Помимо внешнего вида и удобства есть и более важные достоинства

• отсутствие истираемых прокладок;
• превосходная надежность;
• максимальная защита от протечек;
• большой срок службы.

А к недостаткам относится пожалуй только более высокая цена.

Но все таки и у них есть свой срок службы. А поскольку в первую очередь выходят из строя картриджи, которые можно заменить и продлить жизнь смесителя, об этом и пойдет речь в этой статье.

Виды смесителей и картриджей

Смесители бывают двух типов:

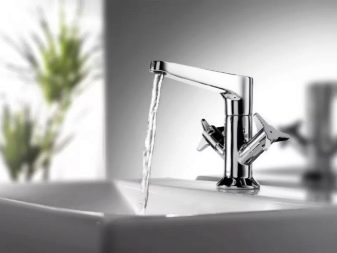

Двухвентильные долгое время доминировали в сантехнике. В нём смешивание потоков осуществляется в смесителе, а напор каждого из них регулируется поворотом вентилей-буксов (горячего и холодного).

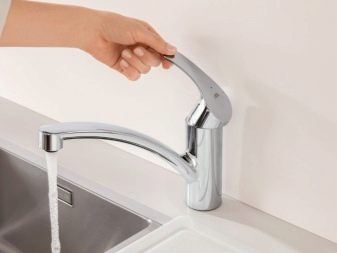

Однорычажные. Сегодня всё чаще устанавливают однорычажные краны (другие названия – шарнирный, джойстик, монокомандный). И дело здесь не только в более совершенной конструкции и плавности управления

Производители устройств уделяют большое внимание их дизайну – изящные линии, покрытие смотрится дорого (применяется никель, хром, «чёрное золото»)

Здесь всё регулируется одной ручкой: движение вверх – вниз прибавляет или уменьшает напор, а поворот вправо – влево управляет температурой воды. Процесс смешивания в такой конструкции осуществляет специальный картридж – деталь, с которой нужно «познакомиться» поближе.

Именно в ванной чаще всего проводят теплые полы. Теплый пол под плитку водяной своими руками организовать вполне реально, если следовать инструкции.

Советы профессионалов по выбору сифона для биде читайте тут.

Все о плюсах и минусах использования гигенических душей для унитазов вы можете почитать в этой теме.

Замена картриджа в смесителе: своими руками пошагово

Решившись обойтись в случае поломки без сантехника, вы ничем не рискуете, поскольку демонтаж и установка предельно просты, и ошибиться здесь сложно. Самым ответственным моментом будет выбор подходящей детали, так как заменить картридж в смесителе на кухне, в душевой или ванной, если он не идентичен, будет невозможно.

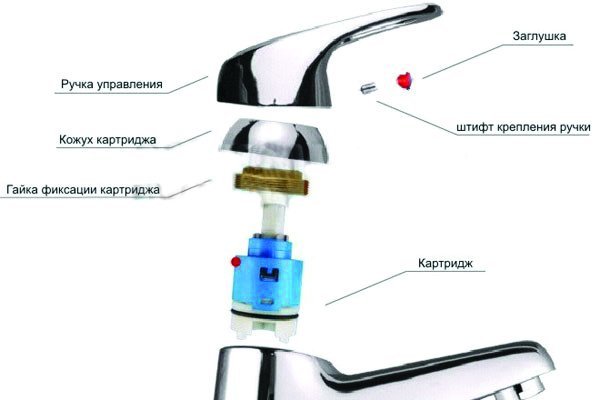

Разборка смесителя и демонтаж картриджа

Для начала извлеките поломанную деталь из корпуса смесителя, действуя следующим образом:

Перекройте подачу воды на отводе от стояка. Откройте кран, чтобы слить остатки воды из труб.
Если кран заклинило – откройте любой другой на этой же линии или спустите воду в унитазе, чтобы стравить давление в системе

Когда заклинило единственный кран на стояке, работайте осторожно, так как при извлечении картриджа будет небольшой фонтан.

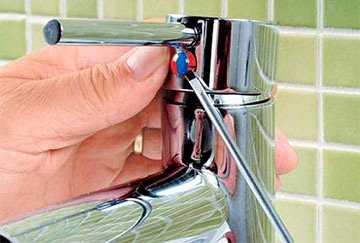

На рычаге находится сине-красная заглушка, обозначающая направления рычага для получения холодной и горячей воды. Подденьте ее ножом или другим удобным предметом (даже кончик ногтя подойдет).
Открутите расположенный под заглушкой винтик

В зависимости от производителя, пригодится шестигранник, прямая или крестовая отвертка.
Теперь рычаг регулировки ничто не удерживает, так что снимите его движением вверх. Если при этом вы чувствуете сопротивление, сбрызните его универсальной смазкой WD40 или полейте кипятком для нагрева металла.
Под рычагом расположена декоративная накидная гайка, которая легко скручивается руками. Разводной ключ может повредить гайку, так как ее стенки очень тонкие.
Под декоративной находится прижимная гайка – с огранкой и достаточно крепкая. Ее нужно скрутить разводным или гаечным ключом подходящего размера.
Перед вами окажется собственно картридж, который остается только извлечь движением вверх.

Займитесь профилактикой

Поскольку деталь чувствительна к качеству воды, купив однорычажный смеситель установите фильтр на входе в дом. Дорогие бренды сантехники снимают гарантию, если вода не проходила очистку.

Теперь отправляйтесь в магазин, прихватив с собой неисправную деталь

При покупке обратите внимание на полное соответствие размеров и формы посадочной поверхности. В идеале – приобретайте картридж у официального дилера той марки, чей смеситель у вас установлен

Как заменить картридж в смесителе

Купив нужную запчасть, не спешите ее устанавливать, до этого предстоит решить еще один вопрос:

• Очистите корпус смесителя изнутри. С помощью слабого раствора кислоты удалите известковый налет, а для вымывания песка и загрязнений скрутите аэратор и промойте кран большим количеством воды из чайника.
• На посадочной поверхности смесителя и картриджа найдите метки для правильной установки. Как правило, на картридже они представлены выпуклостями, а на смесителе – впадинами. Установите новую деталь четко на посадочное место.
• Соберите смеситель в обратном порядке: наживите прижимную гайку и слегка подтяните ее ключом, накрутите декоративную гайку и установите на место регулировочный рычаг.
• Отверткой или шестигранником закрутите винтик и поставьте на место красно-синюю заглушку, не забыв ее правильно расположить по отношению к горячей и холодной воде.

Откройте воду на стояке и проверьте, не подтекает ли собранный механизм. Если все в порядке – можете себя поздравить, вам удалось самостоятельно заменить картридж в смесителе не хуже любого сантехника.

Как выбрать картридж для смесителя

Чтобы правильно выбрать картридж для смесителя, нужно обращать внимание на основные характеристики устройства. Это:. Естественно, лучше покупать качественные модели европейский производителей

Хорошие отзывы про Grohe, Кайзер и Blanco. Но, при необходимости, можно подобрать неплохие китайские варианты. Это Potato, Frap и другие

Естественно, лучше покупать качественные модели европейский производителей. Хорошие отзывы про Grohe, Кайзер и Blanco. Но, при необходимости, можно подобрать неплохие китайские варианты. Это Potato, Frap и другие.

При оборудовании кухонных раковин и душевых кабин наибольшее распространение получили однорычажные смесители. Они просты в монтаже и удобны в применении. Главным функциональным механизмом таких моделей является картридж, ресурс которого ограничен.

Новый картридж вместо изношенного можно поставить своими руками. Мы расскажем, какие этапы включает замена картриджа в смесителе, какие нюансы следует учесть при ремонте кранового оборудования. Наши рекомендации и пошаговые инструкции помогут отлично починить прибор.

Главное предназначение картриджа – смешивать горячие и холодные потоки воды, а также регулировать интенсивность их подачи, обеспечивая бесперебойную работу сантехнического оборудования.

При оборудовании однорычажных смесителей применяют два типа устройств: шаровые и дисковые. По срокам эксплуатации они приблизительно равны. Но все же основная масса смесителей для бытового применения оборудована механизмами дискового исполнения.

В случае поломки главного функционального механизма сантехнического прибора следует как можно быстрее произвести в смесителе замену картриджа

Это обусловлено тем, что в правовой плоскости с производством керамических дисковых механизмов дело обстоит гораздо проще. Лицензию на изготовление шаровых типов устройств имеют далеко не все производители. Чтобы не платить за право выпуска, компаниям проще штамповать востребованные на рынке дисковые устройства.

Стальные устройства шарового исполнения

Конструкция шарового джойстика представляет собой запорный элемент в виде полого стального шара, оснащенного тремя сообщающимися между собой отверстиями: двумя входными и одним выходным.

Полый элемент, посаженный в картриджную гильзу, выполненную из высокопрочной резины, с передаточным механизмом соединяется с помощью рычага

Температура и напор потока задается в зависимости от положения отверстий входных патрубков и полостей шара. Чем больше площадь совмещения, тем сильнее поток.

При повороте или наклоне рычага стенки шара перекрывают одно или оба отверстия, давая возможность потокам из патрубков с горячей или холодной водой попадать и перемешиваться внутри полостей запорного элемента.

Хоть во многих современных смесителях зачастую уже встроена система фильтрации, монтаж дополнительного барьера для присутствующих в воде крупных элементов никогда не помешает.

Если выполнение нехитрых ремонтных операций не привело к желаемым результатам, придется идти в магазин за новым прибором. С шагами ознакомит представленная нами статья.

Основные причины выхода из строя сменных картриджей

По каким же причинам, казалось бы, максимально простое, а следовательно надежное в работе устройство может выходить из строя? Причин может быть множество, основными из которых являются следующие:

• значительное количество абразивных механических примесей, присутствующих в водопроводной воде;
• повышенная жесткость водопроводной воды, в результате чего на всех конструктивных элементах смесителя возникают отложения соли;
• негативное воздействие часто возникающих в системе гидроударов;
• неправильная эксплуатация сантехнического изделия;
• изготовление картриджа недобросовестными производителями с использованием исходных материалов низкого качества.

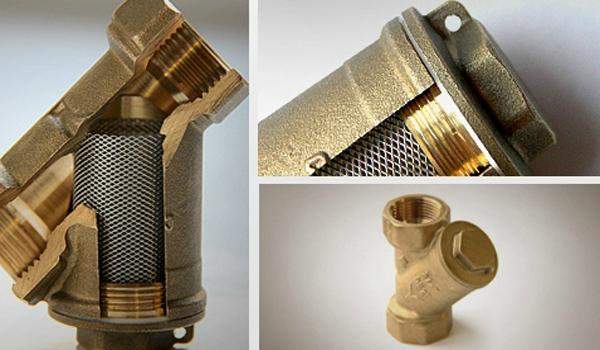

Фильтры для грубой очистки служат для очистки воды от самых крупных ее фракций – механических примесей.

Чтобы продлить срок службы домашних сантехнических устройств, на вводных трубопроводах подачи в квартиру холодной и горячей воды следует устанавливать сетчатые фильтры грубой очистки. Эти простые и недорогостоящие устройства станут надежной защитой от попадания в ваши сантехнические устройства и бытовую технику частиц осадков, оторвавшихся от стен магистральных трубопроводов.

Смесители с картриджами: разновидности и принцип работы

Практичные, удобные и долговечные шарнирные смесители пользуются большим спросом у населения. Их конструкция достаточно проста.

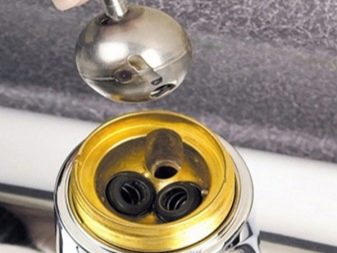

Шаровой картридж

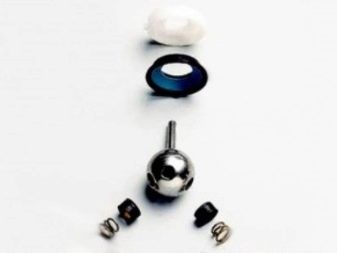

В основе устройства лежит шар, который имеет одно входное и два выходных отверстия. Располагается он между двух посадочных мест, изготовленных из фторированной прочной резины с отверстиями для пропуска холодной и горячей воды. В трубопроводе вода давит на шар, который надежно контактирует с резиновыми «седлами».

Вращается этот шар за счет перемещения рычага смесителя и может занимать любое положение, в котором его отверстия с входными патрубками совпадают частично, полностью или совсем не совпадают.

Напор воды из крана и ее температура зависит от взаимного положения входных патрубков и отверстий в шаре.

Седла и шар практически всегда размещаются в картридже, но встречаются модели, в которых седла крепятся к корпусу смесительного крана. Существенным недостатком такой конструкции является то, что если смесителем долго не пользоваться, то из-за образующегося между вкладкой и шариком известкового налета он может выйти из строя.

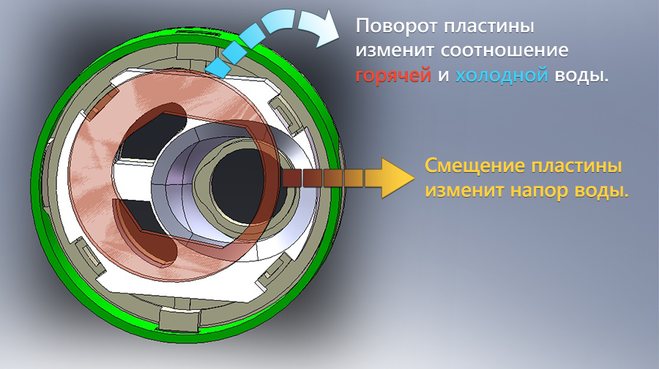

Дисковый картридж с металлокерамическими пластинами

Это абсолютно надежное устройство, способное прослужить до десяти лет.

Однорычажные смесители.

В таком устройстве вода, попадая в картридж, смешивается там и затем поступает в излив. Температура и напор воды регулируется положением керамических дисков. Движением рычага верхний диск, смещаясь, занимает по отношению к нижнему определенное положение. Вода перекрывается в случае плотного соединения выступов верхнего диска с отверстиями нижнего. Чем плотнее прилегание, тем слабее напор. Температура воды зависит от степени перекрытия верхним диском доступа к холодной или горячей воде.

Двухвентильные смесители.

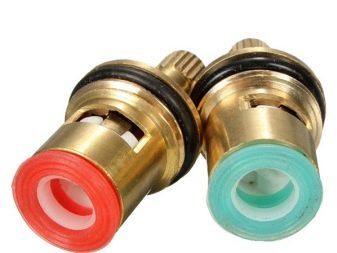

В таких устройствах используются два картриджа: один для холодной воды, а другой для горячей. Оба картриджа снабжены керамическими пластинами, расположенными в металлической гильзе. Отверстия, через которые поступает вода, открываются или закрываются за счет смещения картриджей относительно друг друга.

Потребители отдают предпочтение именно этим устройствам. Их металлические детали заменены на керамические, поэтому смесители с дисковыми картриджами удобны в использовании и долговечны.
