Установка бойлера и подключение его к водопроводу своими руками

Принцип отбора воды из бака

Существует одна верная схема подключения накопительного водонагревателя, учитывающая особенности его конструкции и позволяющая при необходимости быстро опорожнить бак. Такая необходимость возникает по следующим причинам:

• плановая очистка бака и ТЭНа от накипи;
• возникновение неисправности;
• переезд или замена аппарата новым;
• опорожнение водонагревателя на даче либо в доме с периодическим отоплением в зимний период.

Подсоединение водонагревателя к водопроводу, схема его установки и размещения должны учитывать, что отбор воды осуществляется из верхней зоны бака. Это объясняется тем, что вверху вода самая горячая, а в нижнюю зону происходит пополнение холодным потоком при наличии водоразбора в системе ГВС. Отбор происходит через вертикальную трубку, срез которой находится именно в верхней зоне.

Нельзя допускать, чтобы вода из емкости могла вернуться в систему холодного водоснабжения, поэтому подключение бойлера к водопроводу выполняется через обратный клапан. При падении давления в сети в результате отключения воды клапан не даст содержимому бака перетечь обратно в трубу.

В результате стандартного подключения бойлера к водопроводу его не удастся быстро опорожнить, открыв кран горячей воды. Даже откручивание трубы ГВС от штуцера не даст эффекта, поскольку забор воды располагается слишком высоко, а на холодной стоит обратный клапан. Проблему слива решает простая схема подключения водонагревателя к водопроводу, собираемая на этапе установки аппарата.

Монтаж проточного безнапорного бойлера

Такой тип водонагревателя работает только от смесителя, поэтому выбор места, где его разместить не возникает. С установкой такого бойлера в квартире своими руками мороки будет намного меньше.

Что понадобится для установки и подключения такого электрического водонагревателя:

•  Безнапорный бойлер;
• Перфоратор со сверлом для бетона;
• Простой ключ;
• Дюбели

1. Достаньте кран из раковины, открутив крепление;
2. Теперь начните собирать сам электрический водонагреватель.
3. Присоедините слив ко входному штуцеру и закрепите его.
4. Вставьте бойлер в отверстие, где стоял смеситель.

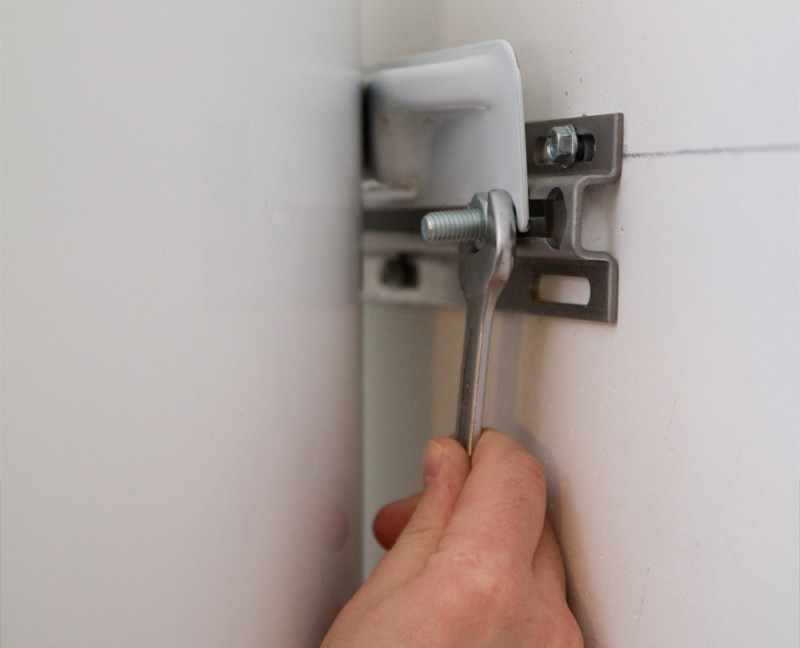

Настенные же модели нужно крепить к стене так же, как крепили накопительный бойлер. По шаблону разметьте отверстия и просверлить их, вставьте дюбели, закрепите на них устройство.

Подключение проточного водонагревателя

Мучиться с ним столько же, сколько с накопительной бойлерной установкой не нужно. Обвязка водонагревателя сводится лишь к проведению гибкой подводки от смесителя к штуцеру устройства и наложения резиновой подкладки.
Схема же подключения настенного проточного бойлера к водопроводу выглядит так:

Так как во всех моделях предусмотрены кабели с вилкой, то «как правильно подключить бойлер?» вопроса не возникает. Через переходники подключать их к сети строго запрещается.

Как правильно запустить?

Закройте горячую воду и откройте смеситель, чтобы она пошла через электроприбор. Дождитесь хорошей струи и можете нагревать ее в бойлере.

Разновидности накопительных водонагревателей

От проточных моделей бойлеры с баком отличаются размером емкости, где подогретая вода находится в большом объеме и может быть выпущена вся сразу. При этом обеспечивается постоянное поступление холодного потока, температура которого поднимается автоматически включающимся нагревателем. Бойлеры бывают напольного и настенного типа.

Различают категории накопительных водонагревателей по типу нагрева:

• электрические;
• газовые;
• косвенного нагрева.

Электрические бойлеры выпускают объемом 10 – 200 литров, внутри них установлены ТЭНы, мощность которых колеблется в диапазоне 1,2 – 2,5 кВт. Конструкция содержит наружный корпус и внутренний бак, между которыми проложен утеплитель для уменьшения тепловых потерь. Внутренняя емкость сделана из нержавеющей стали с напылением против коррозии. Предусмотрен магниевый анод, который меняют через 2 – 2,5 года эксплуатации. Скорость нагрева зависит от мощности и размера бака.

Газовый бойлер — более сложный вариант в конструкционном плане. Под баком находится горелка с автоматическим запальником, в результате горения подогревается вода. Теплоизолированная емкость рассчитана на 50 – 500 литров жидкости, при выпуске струи из крана автоматически включается подача холодной массы. Температура может сохраняться в течение двух суток, если не производится разбор. Есть приборы с открытой и закрытой топкой сгорания, но при этом обязательно нужен организованный отвод дыма и вентиляция помещения.

Агрегат косвенного нагрева признан самым экономичным среди остальных вариантов. Жидкость в резервуаре подогревается за счет энергии посторонних источников, например, системы отопления. Его конструкция мало отличается от электрических и газовых бойлеров. Но вместо горелки или ТЭНа стоит теплообменник в форме изогнутой трубки, по которой циркулирует теплоноситель. Он передает энергию жидкости во внутреннем баке.

Какой у вас водонагреватель?

Электрический
83.33%

Газовый
1.96%

Косвенного нагрева
14.71%

Проголосовало: 102

Ошибки при подключении и эксплуатации

установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть “выбита”.

частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

https://youtube.com/watch?v=_77LiS7L90A

Особенности монтажа бойлера на даче

Бойлеры широко используются в частных домах. Если речь идет о даче, на которой проживают преимущественно по выходным, то котла отопления там, вероятно, нет. Поэтому при каждом визите возникают определенные трудности, связанные с горячим водоснабжением. Чтобы избежать их, устанавливают бойлер.

Водонагреватели для дачи

Эксплуатационная специфика водонагревателей на даче заключается в том, что напор воды практически всегда непостоянен. Это уже не городская квартира, в которой напор всегда одинаков, т. к. снабжается от централизованной водопроводной сети.

Ввиду этого на дачах водогрейное оборудование устанавливается на 2 м выше ближайшей водозаборной точки. Благодаря этому вода будет циркулировать естественным путем даже в отсутствие напора.

Классическая схема подключения накопительного бойлера к трубопроводу

Касаемо технологии монтажа, то она в данном случае прежняя.

10

Шаг 10: Финальные работы

Вы установили бойлер своими руками. Остается прикрутить на свое место розетку и зафиксировать в вертикальном положении предохранительное реле.

Особенности подключения к воде проточного нагревателя

Установка, в отличие от настенного накопительного бойлера, проводится на горячий стояк.

• Перекройте воду.
• Вырежьте часть трубы. На концах установите запорную арматуру.
• Соедините шланги с арматурой и патрубками нагревателя.

В дальнейшем придерживайтесь рекомендаций:

• При демонтаже вам не нужно перекрывать воду во всем стояке. Достаточно перекрыть входной и выходной патрубок.
• Для запуска техники правильно включить воду, а затем запускать бойлер.
• Решили отключить прибор? Тогда сначала отключите его от сети, а затем перекройте воду.

Как включить электричество

Во время подключения к электросети необходимо придерживаться таких правил:

• Приборы такой мощности нужно включать через отдельную линию.
• Медная проводка должна вести к щитку.
• Дополнительно система оснащается автоматом УЗО (16А). Он отключает технику во время скачков напряжения.
• Обязательно выполните заземление, чтобы избежать поражения током. Для этого лучше пригласить электрика.

Смотрите схему:

Когда работы организованы, остается выполнить соединение с бойлером:

• Просуньте кабель через нижнюю часть корпуса.
• Концы зачистите с помощью ножа.

Желто-зеленый провод соедините с заземлением. Остальные два — с контактами терморегулятора.

Установите теплоизоляцию и закройте крышкой.

Виды бытовых водонагревателей

Различают следующие группы устройств:

• проточные;
• накопительные.

Первый из вариантов предназначен для постоянного нагрева воды. Такие устройства включаются при открывании крана. При этом сразу нагревается вода. Преимуществом подобных агрегатов является отсутствие необходимости в выборе места установки — они располагаются возле смесителя. Такая возможность обусловлена компактными габаритами. Кроме того, проточные устройства обеспечивают быстрый нагрев.

Однако агрегаты данного типа имеют существенный недостаток — они характеризуются высокой мощностью. За счет этого обеспечивается существенная скорость нагрева. Но вместе с тем отмечается увеличение уровня потребления электроэнергии. Еще одним недостатком является сложность монтажа, т. к. необходимо обеспечить выделенную линию для подключения к сетевому напряжению из-за высокой мощности агрегата.

Техническое устройство бойлера накопителя

Накопительный бойлер представляет собой объемный бак. Для нагрева воды предусматривается электрический нагревательный элемент. Он соединен с термостатом, посредством которого контролируется температура, обеспечивается возможность автоматического включения и отключения бойлера, если температурный режим существенно изменяется.

Техническое устройство бойлера.

В нижней части конструкции предусмотрен отсек, где расположен терморегулятор. Его применяют, чтобы задать верхний предел температуры нагрева воды. По достижении этого уровня агрегат отключается. Если вода остынет достаточно сильно, бойлер снова включится. В большинстве случаев максимальное значение данного параметра составляет +70°С. Для подключения бойлера к системе отопления или водоснабжения предусмотрены патрубки.

Конструкция должна быть оснащена предохранительным клапаном. Данная деталь устанавливается в нижней части устройства — возле одного из патрубков, предназначенных для подведения трубопровода. Благодаря такому элементу нормализуется давление внутри корпуса. Его основной функцией является отведение избыточного количества горячей воды, что не позволяет баку деформироваться под воздействием существенной нагрузки.

Конструкционное исполнение аппаратов нагрева

Различают следующие типы накопительных устройств:

• вертикальные;
• горизонтальные.

Во втором из случаев монтаж требует осторожности. Рекомендуется определить нагрузку, оказываемую устройством, на вертикальную перегородку

Бойлеры характеризуются объемом 50 л и более. После заполнения их вес увеличивается в несколько раз и достигает 50 кг (при наименьших габаритах агрегата) или 100 кг. Если такой нагреватель установить на перегородке, которая была возведена из недостаточно прочных материалов, вскоре произойдет обрушение конструкции.

Следует располагать подобную технику на несущей стене

Причем важно учесть, из какого материала она изготовлена. Наилучшим вариантом является бетон и кирпич

В обоих случаях несущая стена выдержит воздействие существенной нагрузки, оказываемой водонагревателем. Для крепления предусматривают анкеры (2 шт.). Устройство просто навешивается на штыри без необходимости в дополнительной фиксации.

Типы накопительных устройств.

Горизонтально ориентированные нагреватели чаще предназначаются для установки на полу. В этом случае отсутствуют ограничения по установке, т. к. не нужно предварительно определять прочность основания. Для упрощения монтажа патрубки отличаются по цвету. Так, синий используется для подведения коммуникаций холодного водоснабжения, красный — для горячего трубопровода.

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Возможные трудности при подключении

Как правило, процедура подключения водонагревателя не вызывает трудностей.

Однако при этом, можно выделить несколько нюансов:

1. Плохое состояние труб приведет к сложностям на момент подключения.
2. Сложная система соединения труб.
3. Проблемы с электропроводкой.

Все проблемы можно решить при правильном подходе к вопросу.

Советы:

1. При выполнении работы следует быть внимательным и не спешить.
2. Бойлер работает с водой и электричеством, подобное сочетание очень опасное.
3. Многие работы самостоятельно провести нельзя, нужна помощь.
4. От качества используемых материалов зависит надежность созданной системы.

Подключение бойлера к водопроводу: схема

Схема подключения бойлера

В процессе подключения уже подвешенного бака, требуется рассмотреть вопрос о проведении к нему трубопровода с холодной водой, и отведения от него трубы с горячей водой. При этом, если квартира была подключена к сети горячего водоснабжения, его требуется полностью отключить либо установить отдельный кран запорной арматуры, дабы исключить утечку горячей воды. При монтаже бака, не стоит устанавливать шланги, так как их износ может привести к неминуемому прорыву и затоплению соседей снизу. Прокладка электропровода, возможна от ближайшей розетки, однако во избежание её оплавления, стоит прибегнуть к установке автоматов.

Запорная арматура (шаровые краны) так же должны быть установлены на входном и выходном патрубках бойлера. Они понадобятся при консервации либо ремонте элементов бака

И важно не забыть установить клапан сброса, который защитит бак от переизбытка давления воды, и не позволит ему полностью выпустить воду. Включённый бак, без воды просто выйдет из строя, его нагревательные элементы сгорят. На заметку! Сброс воды через клапан производится через тонкую трубку, наподобие капельницы

Трубка соединяется с водоотводящим патрубком. И направлена в бак унитаза, или непосредственно в канализационную трубу. На трубопроводе холодного водоснабжения, непосредственно перед бойлером, рекомендуется установка фильтра тонкой очистки, это предупредит попадание частичек, загрязняющих бак изнутри

На заметку! Сброс воды через клапан производится через тонкую трубку, наподобие капельницы. Трубка соединяется с водоотводящим патрубком. И направлена в бак унитаза, или непосредственно в канализационную трубу. На трубопроводе холодного водоснабжения, непосредственно перед бойлером, рекомендуется установка фильтра тонкой очистки, это предупредит попадание частичек, загрязняющих бак изнутри.

Критерии безошибочной установки оборудования

Следует придерживаться рекомендаций:

• в большинстве случаев водонагреватели выпускаются без питающего кабеля, его нужно подключать самостоятельно, но сначала необходимо правильно определить сечение — в соответствии с мощностью агрегата;
• при выборе фитингов учитывают диаметр коммуникаций и размер патрубков;
• недопустимо подключать трубы централизованной системы меньшего сечения, чем у патрубков, это считается грубым нарушением процесса монтажа, однако рекомендуется соединять коммуникации большего размера и патрубки малого диаметра;
• предусматривается возможность установки автоматического выключателя, что позволит предотвратить выход бойлера из строя.

Схемы подключения своими руками

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

К емкости с водой

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.

Также используется поплавок для отслеживания уровня жидкости.

Соединительная трубка должна обладать запорным вентилем.

Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

Правила:

• Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
• Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

К водопроводу

Советы перед установкой:

• Используйте только оригинальные детали, рекомендованные поставщиком.
• Не включайте устройство без воды, он может сгореть.
• Жидкость из бойлера пить нельзя.

Этапы подключения:

1. Определить тип водопровода.
2. Прикрепить устройство к стене.
3. Подключить согласно правилам и схемам, представленным ниже.

Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Инструкция:

1. Зачистить место соединения, удалить старую краску и грязь.
2. Соединить хомут и трубу, используем прокладку для уплотнения.
3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
5. Установить краны.
6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

Инструкция:

1. Сделать разрез в трубах, припаять тройники.
2. Отверстия тройников спаять с трубами для нагревателя.
3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Инструкция:

1. Разрезать трубу, подсоединить тройники.
2. Сформировать отведение к водогрею.
3. Подключиться к нему.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью
