Как выбрать надежный слив-перелив для ванны

Устройство сифонов для ванны

Конструкция большинства сифонов состоит из двух частей: 1) сливного блока; 2) переливного блока.

1. Сливная труба служит для непосредственного спуска воды и крепится к нижней точки днища ванны.
2. Переливной блок служит для защиты от переливания воды через края ванны, поэтому отверстие трубы находится сверху недалеко от краев.

Слив для ванной с помощью сифона обеспечивает правильную циркуляцию воды, а также осуществляет блокировку неприятных запахов из канализации. Эта конструкция имеет 4 части: горловину, патрубок, переливной гофрированный шланг, мягкий или жесткий патрубок, который непосредственно соединяется с канализацией.

Горловина непосредственно крепится в днище ванны с двух сторон с помощью металлического винта, который плотно стягивает внутренние и наружные части

При монтаже важно обеспечить герметичность с помощью резинового уплотнителя. Горловина перелива имеет отвод бокового типа, по которому вода проходит ручейком под маленьким давлением

Патрубок-сифон имеет изогнутую форму, что обеспечивает постоянное нахождение внутри некоторого количества воды. Такой водный барьер предотвращает движение запахов из системы канализации. Для эффективного выполнения этих функций объем жидкости должен быть не меньше 300-400 мл, поскольку при малом объеме воды может происходить ее автоматическое всасывание в систему канализации.

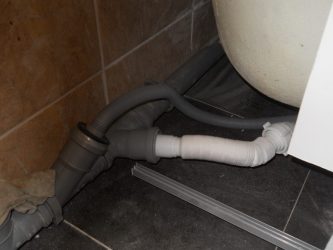

Гофрированный шланг отводит лишнюю воду, предотвращая возможные переливы через верх. При этом из-за маленького давления жидкостей использовать обжимные конструкции необязательно.

Соединение с канализацией может осуществляться с помощью более надежных жестких или мягких гофрированных трубок, которые можно регулировать по длине.

При сборке целостной конструкции используются плоские или конусные прокладки, винты и накидные гайки

Важно учитывать, что более тонкая часть прокладки должна заходить в соседний патрубок по направлению к канализации

На сегодняшний день рынок санитарной техники предлагает сливные конструкции для индивидуальной ванны трех основных разновидностей:

• обычная механическая система с пробкой;
• сифон для ванны полуавтомат;
• автоматическая обвязка для ванны.

Устройство и принцип работы сливной системы

В изогнутой конструкции постоянно удерживается вода, она препятствует попаданию газов из сточной системы в комнату. Обычно в устройстве представлен вертикальный вход и наклонный или горизонтальный вывод.

Если в трубах канализации давление становится ниже атмосферного, часть жидкости из сифона вытягивается в сточную трубу, в колбе ее отметка понижается.

Устойчивость водной массы в сифоне обеспечивают все части стояка. Если нет фановой трубы или промерзла верхняя часть стояка, из-за разрежения пробка вытягивается.

Вода может поступать внутрь ванны, если из-за засора нижней части будет не разрежение, а избыточное давление в канализации.

Подключение полуавтоматического сифона к канализации

Когда необходимо установить полуавтоматический сифон для акриловой ванны или металлической, учитывают его неразборную конструкцию и возможные сложности, которые могут возникнуть при его сопряжении с канализацией.

До установки сифона на ванну, полуавтомат следует проверить на предмет плотного прилегания пробки к седлу и убедиться в отсутствии заедания тяги управления.

Удостоверившись, что все элементы расположены на своих местах и для их выравнивания не придется прикладывать значительных усилий, соединяют резьбовые соединения сифона с отводящей трубой с применением конусной или плоской резиновой прокладки. Когда она правильно установлена, герметик использовать не обязательно. Монтаж в ванной сифона с электронной системой управления, работающей в автоматическом режиме, должен выполняться сервисной службой производителя или продавца данной продукции. Именно мастера сервисного центра правильно смонтируют и оттестируют оборудование, предоставив гарантию на эксплуатацию изделия.

Как установить сливной механизм самостоятельно?

Для начала следует внимательно ознакомиться с инструкцией и всей документацией, прилагаемой к комплекту: все рекомендации по установке должны соблюдаться неукоснительно, ведь иначе механизм будет работать неправильно или не будет работать вообще.

Важный момент установки – отверстие под слив не должно быть ниже пятнадцати сантиметров от поверхности, на которую установлена сама ванна.

Обратите внимание и на устойчивость емкости – ванна не должна шататься, особенно это касается акриловых и металлических чаш, имеющих незначительный вес и как следствие – плохую устойчивость. Затем на декоративную решеточку сливного отверстия следует закрепить специальный тройник

Соединение тщательно обрабатывается герметиком или закрывается дополнительно прокладочным материалом. Сифон монтируют на нижний конец тройничка, а сбоку к нему же прикрепляют соединительную трубку

Затем на декоративную решеточку сливного отверстия следует закрепить специальный тройник. Соединение тщательно обрабатывается герметиком или закрывается дополнительно прокладочным материалом. Сифон монтируют на нижний конец тройничка, а сбоку к нему же прикрепляют соединительную трубку.

Следующий этап установочных работ – закрепление на тройнике уголка, который соединит механизм с канализацией. Не забудьте про то, что каждое соединение в монтаже слива перелива требует обработки герметиком и обязательной проверки перед набором воды. Для этого в чашу нужно набрать немного воды и затем осуществить пробный слив. Если утечки воды нет – механизм поставлен правильно и готов к эксплуатации.

Аккуратно и без резких движений следует проводить монтаж металлических сливов – они обладают не слишком хорошей гибкостью и при чрезмерном загибе могут лопнуть.

Материалы конструкций для слива воды

Сифоны могут изготавливаться из различных материалов и устанавливаться на разные ванны любых конфигураций. Все конструкции можно условно разделить на две большие группы: изделия из пластика и металла. К разным материалам предъявляются одинаковые требования. Такие конструкции должны отличаться прочностью, устойчивостью к влаге.

По этим параметрам они не уступают пластиковым изделиям, однако стоят дороже. Таким образом, системы слива из разных материалов отличаются по стоимости и имеют свои индивидуальные технические параметры, достоинства и недостатки.

Слив перелив для ванны из чугуна приобрел большую популярность за счет низкой стоимости, прочности и устойчивости к коррозии. В прошлом такими однотипными изделиями оснащались стандартные чугунные ванны, которые устанавливались внутри ванных комнат типовых квартир. Целостные конструкции имели четкие стандарты по размерам и конфигурации, поэтому малейшие несоответствия этих параметров приводили к нарушениям герметичности. Главным недостатком таких систем является быстрое «зарастание» внутреннего просвета, трудности при чистке, ремонте и демонтаже.

Сифон для современной ванны из различных материалов часто изготавливается из различных видов пластмасс. Такие материалы отличаются прочностью, хорошей устойчивостью к коррозии, агрессивным химическим веществам, воздействиям влаги и высоких температур. На таких поверхностях плохо откладываются различные загрязнения, их легко чистить с помощью сильных химических реагентов. Также такие конструкции легко разбираются без применения физических усилий. Главным недостатком таких сифонов является их ограниченный срок службы.

Сифон для ванной из меди или латуни представляет собой качественное долговечное изделие. Эти материалы отличаются высокой эстетической привлекательностью, а также отличными техническими характеристиками. Такие системы имеют хромированные детали, украшающие внешний вид. Несмотря на внешнюю красоту, лучшими материалами для сифонов все же являются более дешевые сплавы черных металлов.

Полипропиленовые конструкции из прозрачных материалов заняли достойное место на рынке. Полимерная обвязка для современной ванной, обеспечивающая надежный слив перелив, представляет собой долговечный, относительно недорогой вариант сифона, который легко устанавливать, регулируя размеры с помощью подрезания.

Особенности конструкции

Несмотря на широкий ассортимент, разнообразие дизайна, конструкций и возможностям. Принцип работы у каждого продукта одинаковый и состоит из нескольких пунктов:

Горловина. Элемент устанавливается в нижнюю часть

При монтаже требуется уделить внимание герметизации, так как от нее зависит долговечность и надежность. В комплекте должны присутствовать специальные уплотнители, если их нет, то лучше не покупать подобное оборудование

Горловина обладает решеткой, которая предотвращает проникновение и скапливание крупного мусор внутри системы. Поэтому шанс возникновения засора минимален.
Сифон. Изделие предназначено для образования гидрозатвора, который предотвращает проникновение и распространение неприятного запаха в помещение. Часто продукт обладает компактными размерами, так как пространство под ванной ограничено, что не позволяет монтировать габаритные модели. Еще одна полезная функция – соединение всех патрубков с канализационной магистралью. При выборе уделяется внимание объему, так как от количества зависит его эффективность. Рекомендуется покупать товары, где это значение не меньше 300 мл, можно больше.
Для соединения с канализацией используются патрубки. Диаметр этого элемента универсальный – 50 мм. Однако встречаются модели с другим исполнением. На конце присутствует цилиндрический участок.
На верхнюю часть ванны устанавливается горловина перелива. Продукт оснащен угловым патрубком, который во время установки направляется вниз. Когда пользователь покупает готовый вариант, то этот элемент соединен со всеми главными частями сразу, что значительно упрощает монтаж и эксплуатацию.
Для взаимодействия горловины слива и перелива используется труба, которая изготавливается из различных материалов. Она может быть жесткой (выполнена из металла или прочного пластика) или гибкой (например, гофрированной, часто изготавливается из ПВХ). Различия по изгибу и длине допускаются.
Закрывающее устройство. Элемент позволяет контролировать наполнение ванны.

Как устроен слив в ванной

Некоторые бытовые вещи стали настолько привычными, что мы часто перестаем их замечать. Например, слив-перелив для ванны – стандартный сантехнический прибор, о котором пользователь вспоминает, только если соседи снизу жалуются, что их подтопило.

А между тем от того насколько качественным и прочным окажется слив для ванны, зависит правильное функционирование потоков воды и своевременное обеспечение водного затвора.

Такой затвор оказывает гигиеническое действие: он является естественной преградой на пути канализационных запахов внутрь комнаты.

Но какой слив-перелив в ванной лучше, как подобрать слив и на что обратить внимание? Обо всем этом необходимо знать, как и о технологии самостоятельной замены аксессуара

Слив: устройство и разновидности прибора

Как устроен стандартный слив для ванной

Рассматривая устройство, нельзя обойти вниманием сифон. Этот аксессуар решает такие бытовые проблемы, как неприятный запах из ванны и правильно циркулирующая вода

Ни один слив ванной не обходится без сифона, устройство которого не является сложным. Итак , схема слива в ванной начинается с сифона, который состоит из 4 частей:

1. Горловина – монтирующаяся в донное отверстие ванны и представляющая из себя патрубок с расширением (внутри есть встроенная гайка) и верхней «чаши». Днище ванны как бы зажато между двумя комплектующими сифона, соединенными винтом из металла.

Важно! Обеспечение герметичности соединения уплотнителем из резины – гарантия, что потолок ваших соседей снизу всегда останется сухим

1. Горловина или перелив для ванны – имеет отвод не прямого, а бокового типа. Эта система предназначена для удаления излишнего количества воды, в случае бесконтрольного наполнения чаши ванны;
2. Сифон – патрубок, имеющий изогнутую форму, в котором всегда есть некое количество воды. Как правило, сифон всегда снимается и именно водный затвор предотвращает проникновение неприятных запахов из канализации в квартиру.

Совет! Объем скопления воды в сифоне – это важная часть всей системы. При малом объеме возможно автоматическое высасывание и запах канализации в ванной обеспечен. Особенно часто это случается, если воды меньше 300-400 мл и вентиляция ванной обеспечена недостаточно хорошо. Выбирая слив-перелив для ванной, лучше отдать предпочтение конструкции сифона, где чаша достаточно глубока.

1. Гофрированный шланг выполняет функции соединителя и отводит воду от перелива в сифон. Как правило, напор воды на этом участке мал, потому шланг можно надеть на патрубки без применения обжимных конструкций;
2. Каждая сливная система для ванной оборудована патрубком для присоединения сифона к канализационным трубам. Патрубок бывает жестким или мягким гофрированным. Жесткий более надежен в эксплуатации, а гофрированный намного удобнее монтировать.

Совет! Если перелив для ванной или вся система требует замены, обратите внимание, что гофрированный патрубок регулируется по длине. Наиболее распространённые виды сливов

Наиболее распространённые виды сливов

Это все основные части, которыми обладают современные конструкции сифонов. Собрать всю систему, как и установить слив под ванной, несложно. Стоит просмотреть видео-уроки, представленные на сайтах или обратиться к профессиональному сантехнику.

Совет! Типы соединения отдельных частей могут быть нескольких видов. Чаще всего встречается плоская или конусная прокладка уплотнителя. Но в любом случае процесс соединения осуществляется накидной гайкой.

Особенность прокладок конусного типа – установка заостренным краем от гайки. Более тонкая сторона прокладки должна заходить внутрь элемента, расположенного напротив и никак иначе. Установив прокладку наоборот, вы обеспечите себя протечками, непрочной герметизацией и вызовом профессионала, за что придется платить деньги. Система слив-перелив для ванны не сложна, но замена и установка требует некоторых знаний.

Удобство последнего в том, что не нужно делать лишних движений, чтобы вытащить пробку, достаточно поворота рычага круглой формы, располагающегося под верхним краем ванны. Что касается простых сифонов, то основные отличия конструкций следующие:

• разная форма патрубков: круглый, прямоугольный;
• элемент подключения к канализационному сливу в виде гофры или жесткого патрубка;
• способ герметизации соединительных элементов: прокладки в виде конуса или обычные прямые.

Виды сифонов для ванны по функциональности

По функциональности выделяют следующие виды сифонов для ванны:

• Устройства классического типа – это знакомые всем сифоны. Они предполагают закрывание сливного отверстия в сантехнической емкости пробкой для наполнения водой. Опустошение ванны осуществляется при извлечении заглушки с помощью цепочки, к которой она прикреплена.
• Сифоны автоматического типа стали усовершенствованной заменой классическому варианту. Устройство оснащено специальной ручкой для контроля слива и перелива жидкости, которая соединяет эти трубки между собой с внешней стороны ванны. Принцип действия предполагает поворот ручки в разные стороны: в одну сторону ручка закрывает слив и открывает отверстие перелива, при повороте в другую сторону выполняется обратная функция.
• Сифоны с большей функциональностью и системой click-clack – это современное сантехническое оборудование. Регулирующее устройство, с помощью которого открывается и закрывается отверстие, располагается непосредственно в сливе. Нажимая на заглушку один раз, пользователь закрывает слив, нажимая второй раз, открывает сливное отверстие.

Плюсы и минусы чугунных ванн

Когда-то такие ванны были единственным пунктом в ассортименте, предлагаемом советской промышленностью. Потом появились стальные ванны, а позже – акриловые. Сейчас на европейском рынке сантехники примерно четверть от общего количества продаваемых ванн составляют чугунные. По популярности их “обскакали” более современные акриловые.

Чугунные ванны, как и другие предметы, имеют свои плюсы и минусы. К первым можно отнести:

1. большой вес. Это очень удобно при эксплуатации – куда поставил, там и стоит. Никаких люфтов и “гуляний”, можно смело обкладывать плиткой или кирпичом. В тоже время, большой вес является и минусом, затрудняющим процесс транспортировки и монтажа;
2. термоизоляция. Очень хорошо сохраняют температуру воды. Прекрасно подходит для тех, кто любит долго поплескаться в горячей ванне;
3. звукоизоляция. Процесс наполнения ванны и стока воды практически бесшумен;
4. долговечность. Сделанные из прочного металла, ванны верой и правдой служат нескольким поколениям потребителей. Но, конечно, при условии хорошего ухода;
5. практичность. Не требуют каких-либо специальных методов очистки. Желательно не применять абразивные чистящие средства и не ронять ничего твердого, иначе гарантированно получим сколы на эмали;

Чугунная ванна

Рассматривая особенности чугунных ванн, нельзя не упомянуть об их недостатках. Минусов у данного типа изделий не так много. Уже сказано об их большой массе. Также они имеют ограниченное разнообразие форм из-за специфического процесса изготовления. Но современные производители пытаются разнообразить продукцию, оснастив ванны стильными и удобными ручками, предусмотрев противоскользящие специальные насечки на дне. Существуют также чугунные ванны с гидромассажем.

Популярные производители

В заключение рассмотрим 10 производителей сливных наборов для ванны, а также примеры их продукции.

HANSGROHE. Немецкий бренд, выпускающий системы слива для разнообразного сантехнического оборудования. Компания предлагает автоматические и полуавтоматические системы из высококачественного сантехнического пластика. Наружные элементы покрываются надежным полимерным покрытием, имитирующим нержавеющую сталь. Кроме готовых наборов, HANSGROHE изготавливает комплектующие, которые используются для проведения ремонта в случае повреждения или выхода из строя некоторых узлов.

KAISER. Еще одна немецкая компания, поставляющая свои системы для обвязки ванн в Россию. Компания изготавливает автоматические и полуавтоматические системы из цветных металлов. Несмотря на относительно невысокую цену, изделия отличаются высоким качеством и надежностью.

VIEGA. Компания выпускает системы обвязки из полипропилена классической конструкции, а также со сливными клапанами типа «клик-клак». Наружные накладки и решетки изготовляются из нержавеющей стали.

GEBERIT. Эта швейцарская компания поставляет на российский рынок сливные наборы с нажимным и поворотным механизмом управления. Отличительная черта продукции – особая гидродинамическая форма сифонов и патрубков, благодаря которой ускоряется сток воды.

ALCAPLAST. Чешский производитель наборов для слива-перелива. Изготавливает свою продукцию из пластика, наружные элементы покрываются хромированием. На российский рынок поставляются традиционные, полу- и автоматические системы.

RAVAK. Чешская фирма, изготавливающая пластиковые сточные комплекты с полуавтоматическим управлением и пробкой типа ClickClack.

Ideal Standard. Немецкая компания, выпускающая полноценные коллекции для обустройства ванных комнат. К некоторым ваннам прилагаются пластиковые автоматические системы слива, оснащенные хромированными крышками.

JACOB DELAFON. Французская сантехника очень популярна в России. Пластиковые сливы-переливы с хромированными решетками и нажимной пробкой чаще всего поставляются вместе с ванными.

Wasser Kraft. Немецкая компания, производящая различную сантехнику, в том числе, наборы для слива. Отличительная черта продукции – изготавливается из черного пластика, что придает изделиям оригинальный вид.

Тритон – российский производитель сантехники, в том числе изготавливающий полуавтоматические системы для ванн. Отечественные изделия отличаются низкой ценой, имеют высокое качество, изготавливаются из пластика, наружные решетки покрываются хромированием.

Что могут посоветовать профессионалы

Николай Алексеевич Семушкин, мастер-сантехник: Если речь заходит о соединении с помощью конусной прокладки, то ее нужно устанавливать острым концом от гайки. Так что узкая часть должна войти внутрь другого элемента. Если же не соблюсти этого правила, то протечки гарантированы.Светлана Р., продавец-консультант в магазине сантехнического оборудования: к нам часто приходят за самыми дорогостоящими сливами, выполненными из хромированного металла. Но хочу сказать, что более долговечными являются конструкции из металла обычного. Нужно лишь не забывать вовремя обрабатывать их антикоррозийными составами.

Особенности установки своими руками

Установку слива-перелива можно начинать только после качественной фиксации ванны. Мастер должен убедить в том, что конструкция хорошо зафиксирована и вполне устойчива, чтобы избежать порчи оборудования. Следует проконтролировать, чтобы расстояние от ванны до пола составляло не менее 15 см.

Если принимается решение о применении облицовки для ванной, следует оставить небольшое отверстие для возможности быстрого доступа к сливу при возникновении необходимости в ремонтных работах.

Также это поможет без труда проводить плановый осмотр и корректировку конструкции отопительных приборов при их расположении рядом с ванной.

Если слив сломается, то при его герметичном закрытии появляется возможность, что потребуется не только замена данного элемента, но и проведение косметического ремонта в большой части ванной.

Успех работы по установке слива-перелива зависит от того, насколько качественные комплектующие приобретены, а также от соблюдения предписаний по монтажу конкретной модели.

После установки следует проявлять аккуратность при использовании устройства, чтобы гарантировать его длительную и беспроблемную эксплуатацию.

По окончании установки необходимо проконтролировать герметичность системы слива-перелива

Для этого следует набрать в ванную воду и обратить внимание на соединения. Не должно образоваться ни одной капли воды

Если трубы остались сухими, можно быть уверенными в гарантии качества устройства. Если заметны протечки, следует подтянуть крепления, при необходимости отверстия заделывают герметиком.

Слив-перелив является необходимой деталью в каждой ванной. Он позволяет быстро регулировать уровень воды в конструкции, а также страхует помещение от затопления.

Чтобы устройство прослужило долго и работало эффективно, следует подобрать качественную модель, осуществить правильную установку и соблюдать правила аккуратной эксплуатации.

Особенности установки слива с переливом

Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:

• плоская отвертка;
• изолента;
• сифон;
• ведро;
• герметик;
• разводной ключ;
• салфетка из бумаги или ткани.

При выборе герметика предпочтение отдают продукции на основе каучука или силикона. Средства должны подходить для соединения сантехнических деталей.

Сборка системы

Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.

До сборки осматривают резьбу на корпусе

Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения

Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.

Чтобы собрать колбу прибора, потребуется:

Процесс сборки сифона

• надеть прокладку на резьбу верхнего участка конструкции;
• прикрутить дно сифона;
• поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
• вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
• установить в крышку приспособления прокладку и прикрутить слив к корпусу.

Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.

Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.

Монтаж конструкции

Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.

Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.

Схема монтажа сифона к двухсекционной раковине

Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.

Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.

Проверка работоспособности

Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.

Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.

Характеристики конструкции полуавтомат

Обвязка для ванны полуавтомат имеет довольно сложную конструкцию, которая характеризуется дополнительным запорным клапаном, управляемым рычагом на переливном отверстии. Он может быть выполненным в виде кнопки, декоративного вентиля, поворотного кольца. Управление происходит с помощью системы тросиков, других дополнительных соединительных частей. Преимущества такого сифона заключаются в первую очередь в удобстве и комфорте пользования. Закрытое переливное устройство отличается высокой эстетической привлекательностью.

При приобретении сифонов данного типа важно уделять особое внимание производителям качественной арматуры для санитарной техники, которые хорошо себя зарекомендовали. От этого напрямую зависит долговечность, бесперебойность работы этих сливов

Планирование (размеры сантехприборов)

Вообще данный этап частично переплетается с планированием и дизайном санузла в целом, но попробуем изложить все по порядку.

Еще на стадии создания проекта (даже если это всего лишь картинка в голове), нужно проанализировать возможность установки ванной или унитаза, душевой кабины и прочего. Ведь установка унитаза обязательно требует прокладки трубы 110 мм., а следовательно возведения коробов или иных мероприятий по скрытию этой трубы. Как не крути, трубу D110 никак нельзя спрятать в штробу и придется считаться с таким немаловажным моментом.

Зачастую в новостройках делается недопустимо высокий отвод вертикального стояка и если соблюдать требуемые уклоны канализационных труб, то попросту вывод на ванну (например) будет располагаться выше дна и это будет грубейшей ошибкой. Поэтому придется подумать о переделке общего, вертикального стояка.

В целом, планирование заключает в себя понимание процесса всего монтажа канализации еще на этапе дизайн-проекта. Для начала понимания определим стандартные размеры, требуемые для тех или иных сантехприборов.

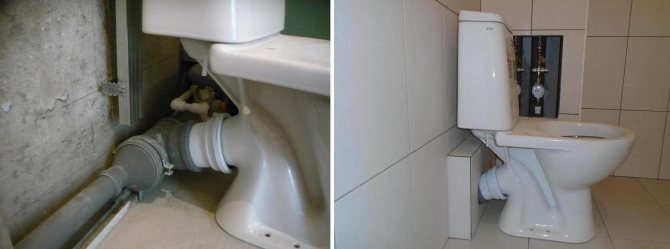

Унитаз

. В целом, высота вывода под унитаз не так важна — существует большое разнообразие фановых труб, с помощью которых можно без проблем состыковать выпуск с канализацией. Если же есть задумка спрятать все трубы в короб вместе с фановой трубой, то нужно отталкиваться от конкретной модели чаши унитаза.

На картинках ниже приведены усредненные размеры многих унитазов. Информация дана для общего представления и при проектировании все-таки рекомендуется учитывать размеры конкретной модели.

У моделей с прямым сливом, высота оси выпуска от пола составляет в среднем 175-180 мм.

При планировании следует учитывать так называемую «комфортную зону унитаза» — расстояния слева и справа для удобного использования, чтобы при сидении ноги не упирались в стены или иные предметы. Опытным путем установлено, что зазор в 25 сантиметров по бокам удовлетворяет требования «пользователей» даже крупной комплекции.

Ванна

При организации сливного отверстия канализационной трубы под монтаж сифона ванны, важно учитывать максимальную высоту этого слива

Высота слива никак не должна превышать высоту дна ванны в точке крепления сифона, иначе отвод воды будет очень плохим или остатки воды будут стоять на дне.

У большинства ванн высота от пола до дна может составлять 13-15 см. Несложно сосчитать, что для ванны с «просветом» в 15 см., канализационная труба 50 мм. должна располагаться не выше 12,5 от пола (высота по оси трубы, верхний край находится на высоте 15 см.), по факту же лучше делать слив немного ниже, по возможности.

Учитывая то, что необходимо соблюдать уклоны труб, максимальная высота оси сливного отверстия в 12, см. — достаточно низкая. Случается, что из-за слишком высоко установленного тройника вертикального стояка, нет никакой возможности соблюсти все уклоны и вывести слив на ванну не выше ее дна

. В этом случае рассматриваются варианты с переделкой вертикального стояка и опусканием тройника или уменьшением уклона горизонтальных труб. Бывали случаи, когда для ванны возводился «подиум» в 10 см. для обеспечения нормального стока — этот вариант скорее исключение.

Характеристики конструкции полуавтомат

Обвязка для ванны полуавтомат имеет довольно сложную конструкцию, которая характеризуется дополнительным запорным клапаном, управляемым рычагом на переливном отверстии. Он может быть выполненным в виде кнопки, декоративного вентиля, поворотного кольца. Управление происходит с помощью системы тросиков, других дополнительных соединительных частей. Преимущества такого сифона заключаются в первую очередь в удобстве и комфорте пользования. Закрытое переливное устройство отличается высокой эстетической привлекательностью.

При приобретении сифонов данного типа важно уделять особое внимание производителям качественной арматуры для санитарной техники, которые хорошо себя зарекомендовали. От этого напрямую зависит долговечность, бесперебойность работы этих сливов

Выбор сливной трубы

В ванной комнате сливная труба состоит из нескольких частей, однако замене подлежит именно сифон, который представлен в продаже в небольшом ассортименте.

Материалы для обустройства можно купить в любом специализированном или строительном магазине

Если не рассматривать технологическую сторону и конструктивную особенность, то он бывает:

Отличительная черта заключается в том, как именно работает система открывания пробки, так как в автоматическом устройстве происходит самостоятельное срабатывание рычага на переливе. За пробкой не нужно будет наклоняться и вытаскивать ее руками, так как можно нажать рычаг или же дождаться, пока система включится сама.

Если рассмотреть группу простых сифонов, то в них отличие бывает только по патрубкам и способу герметизации соединений, которые делятся на прокладки: конусные, прямые.

Какой выбрать материал сифона ванны?

Схема монтажа сифона с выпуском и переливом.

В большинстве случаев сифоны для стоков производятся из хромированной латуни, полипропилена и ПВХ. Латунные являются самыми дорогими, их использование может оправдываться только с точки зрения престижа и эстетики. В остальном по всем характеристикам они уступают пластиковым, включая стойкость: пластиковый сифон ванны при случайном ударе помнется, а латунный может сломаться.

ПВХ дешевле всего. Данный материал имеет меньшее гидравлическое сопротивление. Однако при постоянном сливе горячей воды ПВХ сифон прослужит всего 5-7 лет. Полипропиленовый сифон на 10-15% дороже аналогичного ПВХ. При правильном монтаже он продержится несколько десятков лет. Гидравлическое сопротивление большой роли для сифона не играет, а химически стойкий и прочный пропилен есть возможность многократно чистить тросиком или крючком. Миазмы из трубы его не будут разъедать. Пропилен особенно хорош для ванны из акрила: коэффициенты их температурного расширения будут практически соответствовать друг другу.

При покупке пластикового сифона ванны следует обязательно проверять его комплектность и качество:

Схема подключения сифона.

1. Выпускной патрубок. Рекомендуется выбрать металлическую резьбовую вставку.
2. Резиновая прокладка слива.
3. 2 пластиковые гайки диаметром 32/40/50 мм.
4. Резиновая конусная манжета диаметром 32/40/50 мм.
5. Установочная манжета с пластиковой мягкой юбкой диаметром 32/40/50 мм.
6. Стяжной винт из нержавеющей стали. Латунный (даже хромированный) прозеленеет, а простой из стали проржавеет с любым покрытием.
7. Декоративная накладка слива из нержавеющей стали.
8. Прокладка слива. Материал в данном случае – маслотермостойкая белая резина либо силиконовый пластик. Полиэтиленовая прокладка без колебаний отбраковывается.
9. Корпус сифона (колено или бутылка).
10. Нижняя пробка сифона с кольцевой резиновой прокладкой (только для бутылочного сифона).
11. Накладочная резиновая пробка слива.

Касательно сливных труб следует знать, что они применяются гофрированные либо жесткие. С гофрированной трубой работать легче, особенно под ванной.

При установке сифона ванны будет необходим герметик пластичный или полужидкий. Самый недорогой и наилучший по свойствам – силиконовый. Следует лишь проследить, чтобы он не был кислотным. Тест на химическую нейтральность довольно прост: немного выдавить и понюхать. Если будет пахнуть уксусом – кислотный, не подходит. Герметик, который пригоден для сантехники, должен вовсе не иметь запаха либо иметь не резкий и слабый запах.

В некоторых случаях в продаже встречается герметик на основе натурального каучука. Он похож на желтоватый или сероватый липкий пластилин. Стоит довольно дорого, но о качестве может сказать один только срок его службы – до 70 лет. Соединение при необходимости можно разгерметизировать и повторно использовать герметик.
