Монтаж инфракрасного (пленочного) теплого пола своими руками

Устройство инфракрасного пола

Сама система отопления выглядит как плотная пленка, на которую нанесены полоски карбоновой пасты. Именно она при подключении к электричеству выделяет поток инфракрасных лучей. Каждая полоса подключается с обеих сторон монтажными проводами к терморегулятору. Инфракрасные лучи нагревают и само покрытие, и, проходя сквозь него, все предметы, попадающие под воздействие потока.

Параллельное подключение всех элементов системы обеспечивает ее надежность – при поломке какого-либо элемента общая функциональность ИК пленки не пострадает.

Ширина выпускаемой производителем ИК-пленки стандартна – 1 м или 50 см. Длина рулона может быть разной, но стоит иметь в виду, что раскрой пленки возможен через 25,7 см. Это поможет сконфигурировать оптимальный вариант раскладки обогревающих элементов.

По мощности достаточно выбрать обогреватель на 150 Вт/м2. Это обеспечит нагрев покрытия до комфортной температуры 40 С. Более мощные, использовать не рекомендуется, так как повышенные температурные нагрузки могут негативно сказаться на ламинате.

В комплектацию системы входит термодатчик, набор проводов, изоляционные материалы. Блок терморегулятора рекомендуется приобретать для каждой комнаты отдельно. Подключать, для экономии, провода всей системы дома к единственному регулятору температуры нельзя. Это приведет к перерасходу энергии и превышению допустимой нагрузки на узел.

Плюсы пленочного отопления:

• Легкая установка всей системы отопления. Уровень пола не увеличивается. При монтаже можно не обустраивать термоизолирующий слой.
• Пол прогревается равномерно по всей площади. Нагрев элементов системы не превышает 40 градусов, тем самым исключается порча ламинированных панелей.
• Инфракрасные (ИК) лучи могут проходить сквозь покрытие, и создает комфортную температуру во всем помещении. Они не сушат воздух в доме и создают ионизирующий фон, который не только не приносит вреда, но и, как считают исследователи, полезен для проживающих в помещении людей.
• Полы при включении прогреваются очень быстро и при этом не требуют больших энергозатрат.
• Система надежна и долговечна, срок службы – несколько десятилетий.

Из минусов выделяют:

• Высокая цена.
• Прокладывание материала в обход мебели. При перестановке необходимо будет полностью переделывать всю систему обогрева.
• Попадание воды может вывести систему из строя.

Имеющиеся минусы по соотношению с неоспоримыми достоинствами, практически незначительны. Инфракрасный теплый пол вполне удачный вариант утепления полов. Может использоваться как самостоятельная система отопления, так и в дополнение к действующей.

У желающих выбрать для обогрева пленочный ИК пол могут возникнуть вопросы о безопасности для организма человека инфракрасного излучения. Доказано, что негативного влияния на человека ИК волны не оказывают. В пленочных полах присутствует такое же излучение, какое мы получаем стоя у электрического камина или раскаленной до красна печи старой русской бани.

Конструкция теплого пола такова, что электромагнитное излучение практически сведено к нулю, поэтому можно быть полностью уверенным, что никаких вредных для здоровья воздействий, для живущих в помещении людей, не будет.

Как самостоятельно уложить пленочный пол под ламинат

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

3 этап – монтаж инфракрасного теплого пола

Пошаговая инструкция для новичков без опыта в строительстве:

1. Подготовка (изучение мер безопасности)

Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:

свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);

не допускать установки на пленку тяжелых предметов;

исключить падение инструмента на пленку.

Правила безопасности при устройстве ИК теплого пола:

запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;

монтаж пленки выполняется при отсутствующем электропитании;

подключение к электропитанию выполняется строго по СНиП и
ПУЭ;

выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);

используется только подходящий утеплитель;

исключается монтаж пленки под мебель и другие тяжелые
предметы;

исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;

не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;

обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;

пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;

обязательная установка УЗО (устройство защитного
отключения);

заламывать, перерезать, перегибать нагревательный кабель;

монтировать пленку при температуре ниже -5 °С.

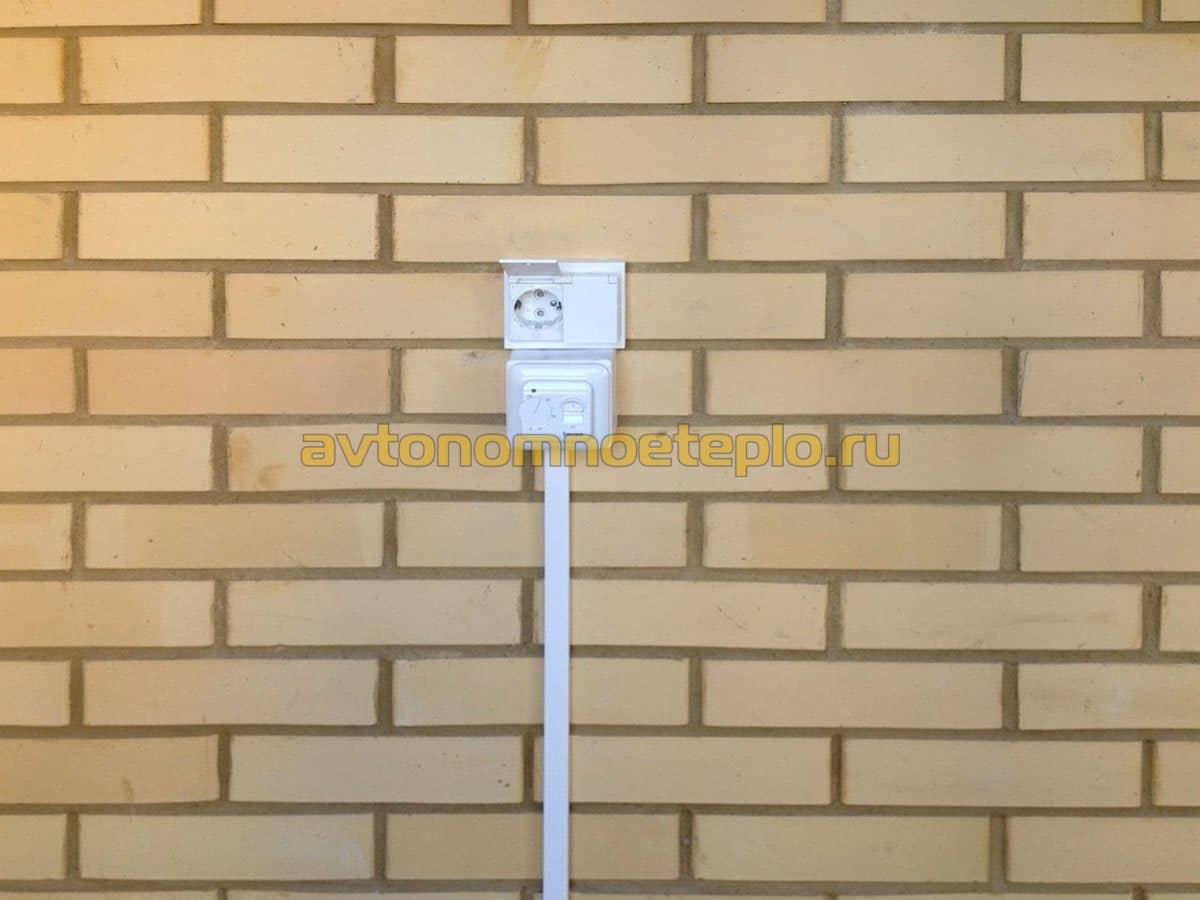

2. Подготовка места установки терморегулятора

Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.

Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.

3. Подготовка основания

Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.

Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.

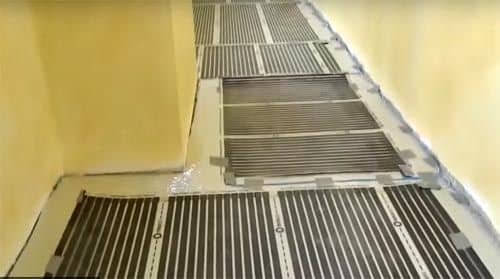

6. Укладка инфракрасного теплого пола

нанесение разметки для укладки на пол;

подготовка полосы пленки нужной длины

Обратите внимание

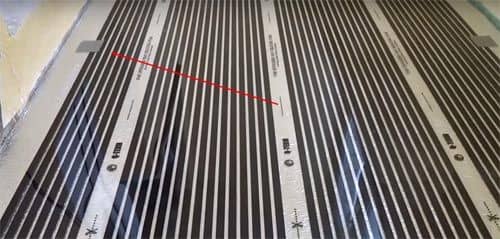

резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора

Ориентируется полоса медным
нагревателем вниз;

пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;

выдерживается рекомендованный отступ от стены в 100 мм;

выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);

полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.

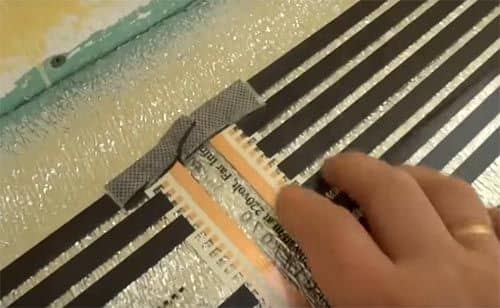

7. Установка зажимов

На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.

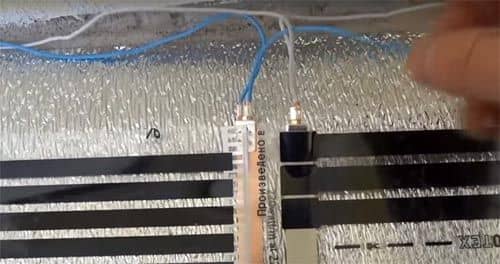

8. Подключение проводов инфракрасного пола

Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.

Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.

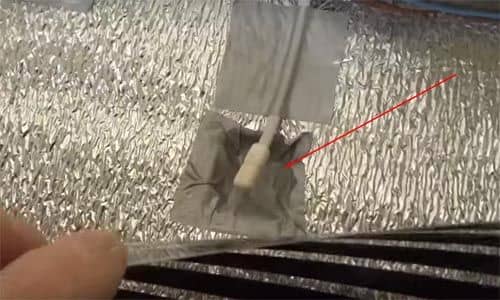

9. Установка датчика температуры для терморегулятора

Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.

Монтаж температурного датчика для пленочного теплого пола

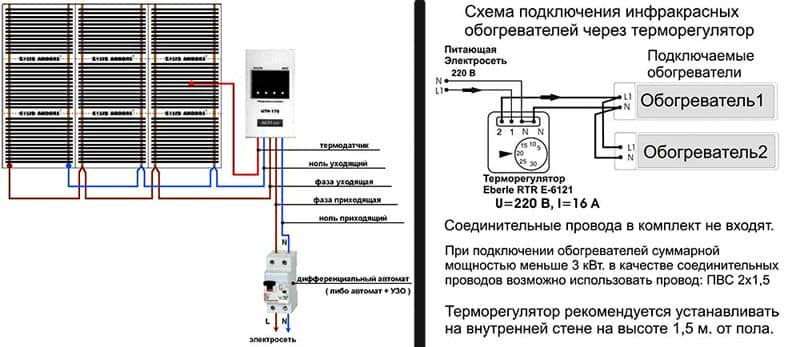

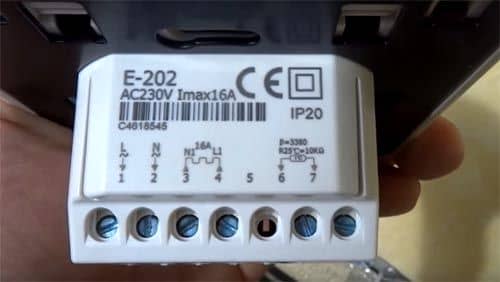

Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола

Интересная альтернатива — переносной теплый пол

А нельзя ли вообще обойтись без каких бы то ни было монтажных работ? Теплый пол хочется, и средства на его приобретение выделить готовы, но вот развозить ремонт – ну никак не по душе!

Оказывается, есть решение и для таких «капризов».  Речь идет о мобильной системе подогрева поверхности пола.

Мобильный вариант системы подогрева пола – разместить лучше всего под ковром.

Этот необычный нагревательный прибор выполнен в форме рулона, раскатываемого по полу в нужном для хозяев месте. Он может иметь тканевую основу или представлять собой полимерное пленочное покрытие с электрическими проводниками внутри. В любом случае его не рекомендуется оставлять открытым – да это будет и не комфортно. Такие нагреватели обычно закрываются ковром или половичком, там, где в настоящий момент (или постоянно – в зависимости от образа жизни владельцев) нужен подогрев.

Размеры, мощность – у разных изделий свои, и представлены в немалом разнообразии. Температура нагрева обычно не превышает 30 градусов – этого вполне достаточно.

Решение действительно интересное, но, по мнению автора этих строк – практически по всем пунктам проигрывающее стационарной системе теплого пола. И в первую очередь – по соображениям безопасности эксплуатации.

Для примера взглянем на наиболее комфортную, пожалуй, для применения отечественную модель «Теплолюкс Экспресс».

Инфракрасный переносной теплый пол «Теплолюкс Express»

Этот производитель в своем ассортименте имеет и «классические» электрические теплые полы кабельного и пленочного типа. Но иногда именно мобильное решение становится оптимальным.

Теплые полы больших размеров производитель сразу комплектует сумкой для их переноски.

«Теплолюкс» предлагает, как маленькие «коврики», от полуметра до метра на сторону, так и вполне солидные, способные закрыть большой участок площади комнаты.  Так, модель мощностью 300 Вт представляет собой прямоугольник 2000×1400 мм, а 560 Вт — 2800×1800 мм. Обе эти крупные модели комплектуются удобными сумками для транспортировки.  Материал покрытия – приятный на ощупь искусственный войлок.

Плюсы

• Монтаж не требуется. А с настилом и подключением справится каждый.
• Можно стелить на любое покрытие пола.
• Отличный вариант для общежития, съёмного жилья, для выездов на дачу в межсезонье.
• Спасение при аномальных холодах, при заболевших в семье.

Минусы

• Никакого термостатического управления, нет настроек температуры. Про энергосбережение речи не идет.
• Нельзя полностью исключить поражения током – войлочный слой не может рассматриваться как «броня», гарантирующая целостность находящегося под опасным напряжением проводника при, например, уроненном тяжелом или остром предмете.
• Нельзя укладывать на поверхность, имеющую сильные неровности.
• Лучше не рассматривать, как долгосрочный спасительный вариант – все равно стационарный пол, тот же инфракрасный пленочный – и выгоднее, и безопаснее, и «здоровее», и комфортнее.

переносной теплый пол Теплолюкс Express

Голосование

Что бы вы выбрали или посоветовали?

Инфракрасный переносной теплый пол «Теплолюкс Express»

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

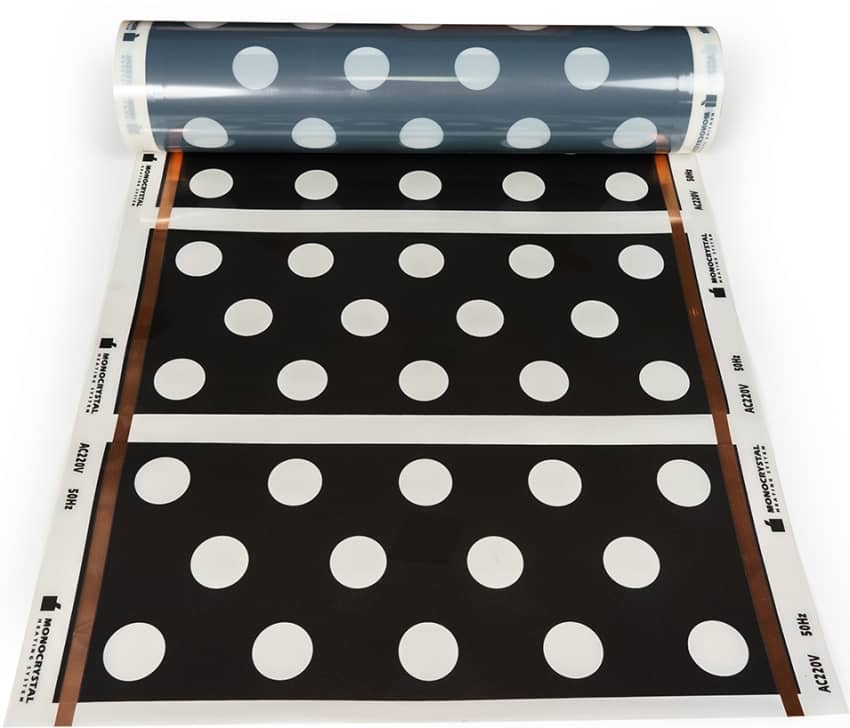

Теплый пол инфракрасный пленочный Monocrystal

Компания Monocrystal располагается на Украине и является единственным производителем ИК полов на территории СНГ. Благодаря южнокорейским технологиям, которые используются в процессе изготовления ИК пленок, продукция от этого бренда заняла уверенную позицию на строительном рынке.

Основное отличие моделей Monocrystal заключается в том, что в них отсутствует серебряная паста. Для достижения необходимого электрического контакта продукция от украинского бренда оснащается более толстой прослойкой углеродной пасты. Таким образом, достигается стабилизация между медной шиной и нагревательным устройством.

Рассмотрим основные технические характеристики ИК полов Monocrystal:

ширина пленки – от 30 до 60 см;

Специальная графитовая пленка под плитку — выпускается украинским предприятием «Монокристалл»

• шаг – 20–25 см;
• питается от электрической сети со стандартным напряжением (220В);
• максимальный показатель мощности – до 200 Вт/м²;
• максимальная температура нагрева материала достигает 50°C.

Эксплуатационный срок ИК пленки от производителя Monocrystal составляет 10 лет. Модельный ряд включает в себя следующие разновидности: линейная, перфорированная, сплошная. Перфорация организовывается для совместимости с плиточным напольным покрытием. Пленочные теплые полы под плитку пользуются широкой популярностью у покупателей.

Вопрос: Есть ли толк от теплого пола на площади 2 метра в комнате 8 квадратных метров?

Вопрос, конечно, может содержать разные размеры площадей. Но идея основная остается такой — теплый пол имеет гораздо меньшую площадь, чем само помещение. Ответ следующий — толк конечно какой-то будет. Особенно заметно будет, если вы будете стоять на полу именно в том месте, где уложена греющая пленка. Например, перед кроватью. Да и во всей комнате тоже станет теплее. Только, чтобы ее нагреть, потребуется больше времени и больше температура на терморегуляторе, чем если бы вы охватили греющей пленкой большую площадь.

Ну и многое зависит от остальных условий — наличие и качество основного отопления, холодность стен, продуваемость окон… Для настоящего эффекта все же лучше придеживаться рекомендаций производителей — укладывать теплый пол на площадь хотя бы от 50-70 % поверхности.

Вопрос: Можно ли использовать плёночный теплый пол как основное отопление?

ИК плёнки эффективны в качестве любого вида отопления, как основного, так и дополнительного. Всё зависит только от мощности плёнки и площади, которую она будет занимать на полу. Если плёночная система является основным отоплением, её площадь должна быть не менее трёх четвертей от площади всего пола.

На практике пленочный теплый пол используется все же чаще как дополнительно отопление. Особенно он будет кстати в случаях, когда батареи центрального отопления греют плохо.

Вопрос: Насколько такой пол безопасен? Не ударит ли током?

Надёжная система электроизоляции гарантирует безопасность использования пола. Однако, как и при пользовании любыми электрическими приборами, необходимо соблюдать элементарные правила пользования. Например, не забивать в пол гвозди, одновременно держась за металлический предмет.

Вопрос: Какие еще бывают инфракрасные теплые полы?

Кроме пленочного пола есть еще такие типы ИК-полов, как стержневой (он больше используется при монтаже под керамогранит) и мобильные инфракрасные маты (коврики)

Как установить и подключить теплый пол к сети

Монтаж теплого пола занимает не более часа при условии, что основание было заранее подготовлено. Небольшая инструкция о том, как постелить и подключить инфракрасный теплый пол:

Фото	Описание работ
	Основа под пол должна быть ровной, без бугров и впадин. Пленка очень тонкая, так может просто сломаться под нагрузкой. Заранее подготовьте место под терморегулятор и датчик температуры, сделайте штробу с гофрой для прокладки проводов и выведите проводку для подключения.
	На основание укладывается термоизолирующий фольгизированный материал с мягкой пенной основой.
	Пленку укладывают с зазором в 5-7 сантиметров от стены и фиксируют на подложке армированным скотчем.
	С одной стороны комнаты, близлежащей к месту подключения, на медные полосы устанавливаются клеммы. Обычно эти клеммы идут в комплекте с системой. Для их установки нужны обычные плоскогубцы. Клеммы просто ставятся на полосу и обжимаются.
	После установки к клеммам подключаются провода. Вы можете использовать провода разного цвета, так проще ориентироваться.

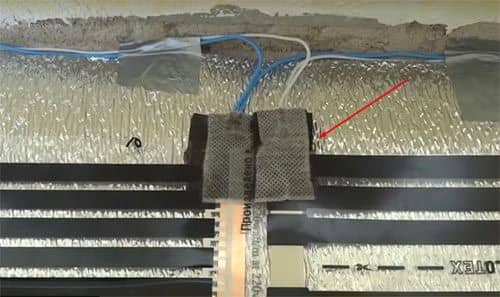

	Места подключения проводов изолируются жидкой резиной с двух сторон.
	Со стороны, где подключения нет, выход медных жил тоже изолируется жидкой резиной.
	Кончик термодатчика устанавливается под пленку. Чтобы он не повредил тонкое покрытие, в термоизолирующем слое делают небольшое углубление.
	После укладки пленки все контакты выводятся к терморегулятору в соответствии с инструкцией.
	Перед включением тщательно проверьте все соединения и изоляцию контактов.
	Сделайте пробный пуск и подождите некоторое время, чтобы система заработала.
	Постелите финишное покрытие.

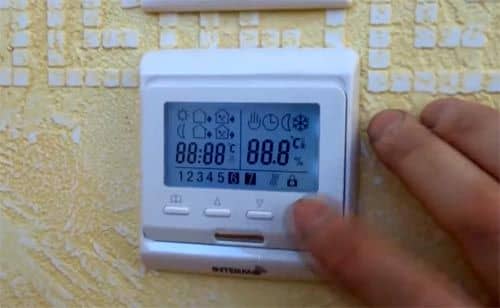

Терморегулятор для ИК-пола

В принципе, пленочный пол может функционировать и без терморегулирующего прибора. Можно просто установить обычный выключатель и тогда нагрев будет проходить до максимальной для пленки температуры. Гораздо удобнее и экономичнее использовать терморегулятор. Он может быть механическим или электронным. Электронные модели могут программироваться, они управляются чувствительным сенсором.

К терморегулятору подсоединяется датчик температуры и проводка пола. Схема подключения:

Требования безопасности при монтаже теплого инфракрасного пола

• Для любых работ с электричеством защитите руки от случайного разряда, используйте специальные перчатки.
• Если нет глубоких знаний в электричестве, не пытайтесь вносить изменения в существующую схему ИК пола.
• Нельзя перегибать или укладывать пленку внахлест.
• Медные полосы не должны соприкасаться.
• Все контакты должны быть надежно заизолированы.
• Перед подключением к сети обесточьте квартиру.
• Проверку работы пола осуществляйте не торопясь, лучше в изолирующей обуви.
• Не используйте для пленочного пола мокрую стяжку или другие виды работ, подразумевающие использование воды.

Как установить и подключить теплый ИК пол

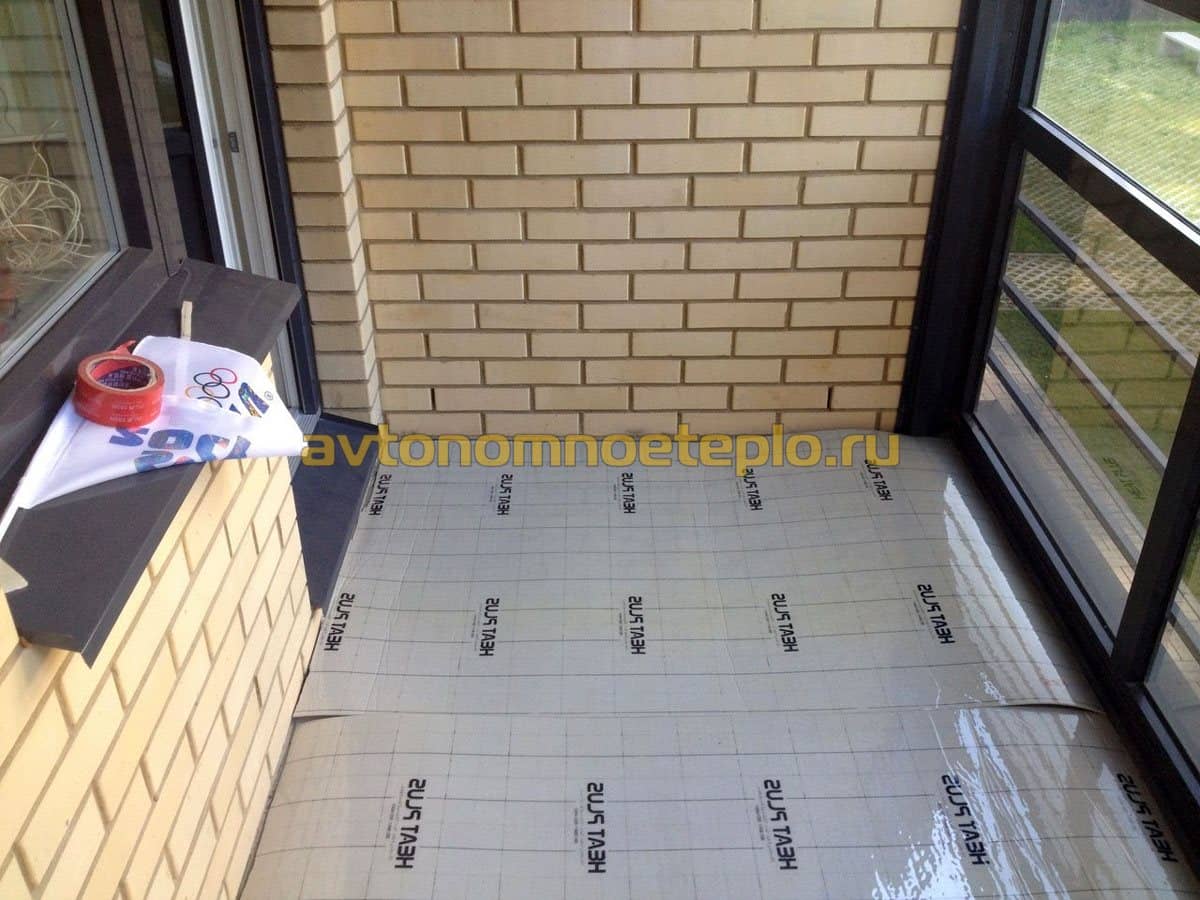

Самостоятельный монтаж ИК пола на лоджии или балконе выполняется достаточно быстро. Скорость проведения работ в большей мере зависит от выбранного финишного отделочного слоя.

Опыт показывает, что больше всего времени потребует укладка плитки, меньше линолеум или ламинат.

Проведение работ проходит следующим образом:

• Подготовка основания. Пол следует привести в порядок: снять старое покрытие, убрать плесень, произвести обработку антигрибковыми средствами. Перед укладкой основание обязательно выравнивается.
• Под ИК теплый пол на балконе укладывается теплоизоляционная подложка. Для этой цели можно использовать любой вид утеплителя, кроме того, у которого присутствует фольгированный металлической слой.
• Раскладывается пленка. При этом необходимо учитывать, что ширина рабочей поверхности 25 см. Между рядами пленки зазор должен быть не больше 4 см. Укладывать листы внахлест категорически запрещается. Разрезать пленку можно в специально отмеченном месте.
• Подводится напряжение. Если монтаж выполняется самостоятельно, необходимо учесть несколько важных деталей. Начинать работу необходимо с установки терморегулятора и подведения к нему питающего кабеля. Подключение полов выполняется строго сверху пленки.

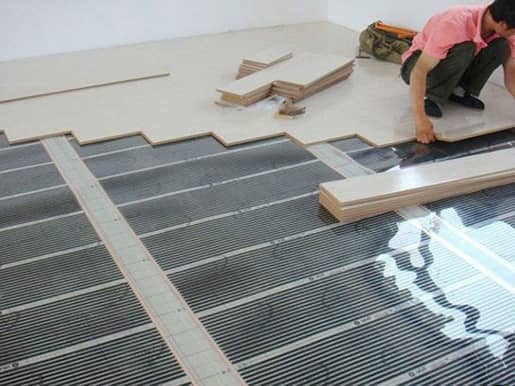

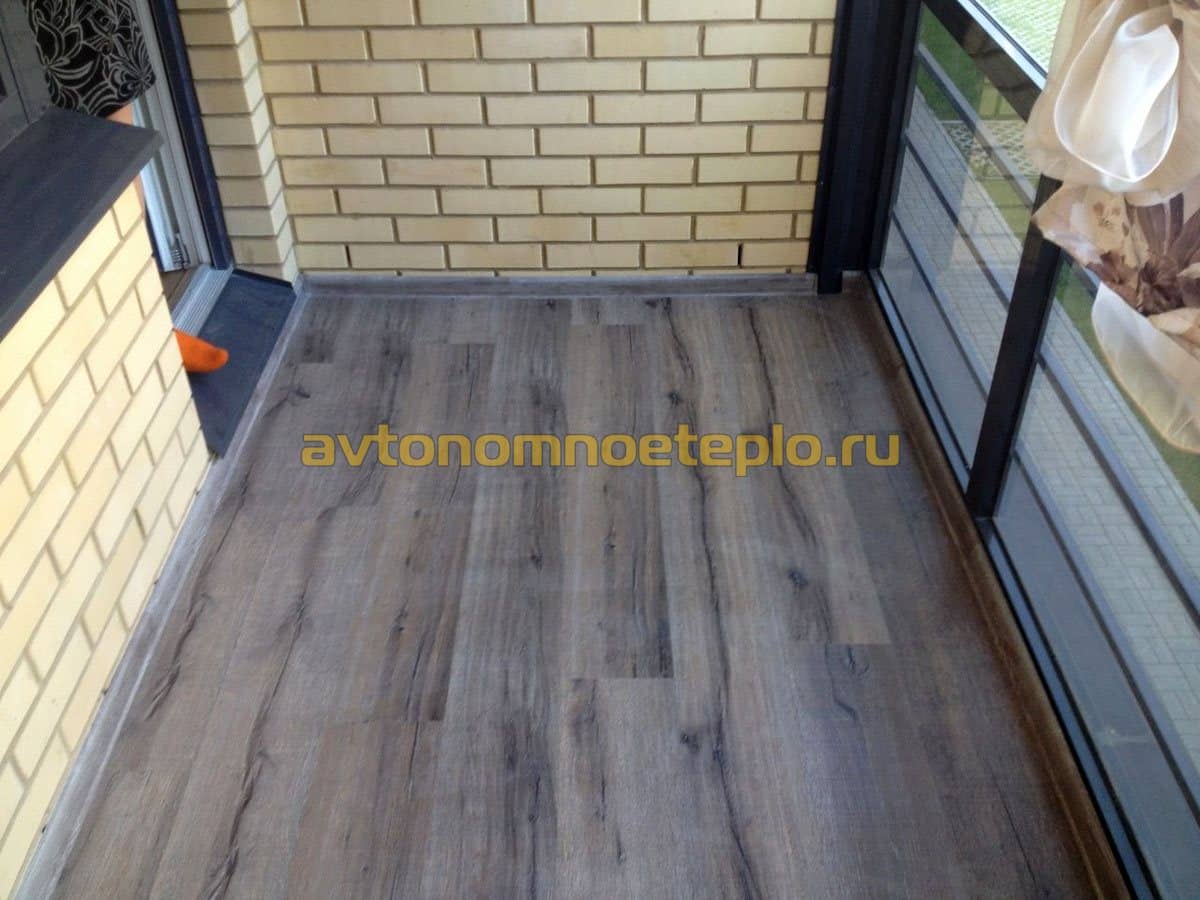

• Монтаж финишного покрытия. Ламинат и линолеум укладываются непосредственно сверху пленки. Для плитки потребуется предварительно проложить армирующую сетку. Используемый клеевой раствор должен предназначаться для облицовки теплых полов.

Напряжение на терморегулятор должно подаваться от отдельного автомата, запитанного непосредственно от счетчика. Обязательна установка УЗО.

Требования к балкону перед укладкой плёночного пола

Пленка, которая покрывает нагревательные элементы теплых полов, является сверхпрочной и способной выдерживать механические нагрузки. Устройство инфракрасной системы отопления полностью безопасное, поэтому к помещению, где планируется выполнять монтаж, предъявляются относительно небольшие требования.

Утепление балкона инфракрасными теплыми полами может выполняться при условии:

1. Отсутствия влаги на полу. Предварительно необходимо простелить гидробарьер, в случае изготовления стяжки, раствор должен полностью высохнуть.
2. Ровное основание. Эффективный обогрев лоджии инфракрасным полом возможен только при условии укладки пленки на ровную плоскость. Потребуется устранить неровности. Максимально допустимый перепад составляет 1-2 мм на 1 м².

Утеплить на лоджии пол с помощью ИК пленки является экономически выгодным решением, по сравнению с водяными или электрическими полами.

Технические характеристики

Знать технические характеристики инфракрасной пленки теплого пола необходимо для того, чтобы вы могли произвести точный расчет необходимого количества пленки.

Так, предлагаем вам для ознакомления основные технические характеристики:

• Продажа инфракрасной пленки осуществляется в рулонах. В одном рулоне может быть до 50 м.
• Ширина пленки может колебаться от 500 до 1000 мм.
• Толщина инфракрасной пленки теплого пола может колебаться от 0,22 до 0,4 мм.
• На один метр квадратный мощность потребления электроэнергии составляет около 20–35 Вт/час.
• Максимальная допустимая температура поверхности допускается до 35 градусов.

Если вы проживаете в регионе где очень холодный климат, то этой системы отопления вам будет недостаточно. Она может выступать в роли дополнительного к основной системе отопления. Например, многие практикую инфракрасное отопление как межсезонное.

Важно понимать особенность и принцип работы этой системы теплого пола. Инфракрасные лучи не греют воздух! Они нагревают предметы, а они, в свою очередь, отдают тепло внутрь помещения

Поэтому если поблизости отсутствуют те или иные предметы, то эффективность такого отопления становиться под сомнением.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

1. Приобрести термоплёнку в рулоне.
2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
3. Скотч и ножницы.
4. Битумная изоляция (комплект) и контактные зажимы.
5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.
