Можно ли переделать водяной полотенцесушитель в электрический?

Подключение греющего кабеля для водопровода к сети

Если вы только начали изучать, как сделать электрический обогрев водопроводных труб, тогда необходимо научиться делать изоляцию на конце проводника. Для этого можно использовать термоусадочную трубку. Она надежно защитит ваши устройства от попадания влаги. Также для правильного подключения греющего кабеля вам необходимо просмотреть обучающее видео.

Для безопасности этого обогрева водопровода вам потребуется установка УЗО. Это устройство сможет защитить вашу систему от утечки тока. При подключении температурного датчика к водопроводу вам необходимо учесть, что датчик будет правильно работать, если длина провода не превышает 50 метров.

Статья по теме: Какой длины должны быть шторы: советы эксперта

Особенности эксплуатации, с какими проблемами можно столкнуться

Обустройство водяных тёплых полов от змеевика в ванной, в наших квартирах производится довольно редко. Однако данное устройство набирает популярность, поэтому помимо знаний, как правильного монтировать нагревательный пол, следует разбираться и в правилах его эксплуатации.

Главная особенность данной конструкции в том, что на ее эффективное функционирование влияет работа центральных коммуникаций. Если давление в центральной отопительной системе падает или ухудшается качество теплоносителя — это отражается на проходимости жидкости в контуре.

При наличии чрезмерно горячего змеевика, и если отсутствует термостат, будет трудно получить оптимально комфортную температуру. Чересчур горячий пол может пересушить ванное помещение, которое имеет небольшие размеры. Выходом будет установка коллектора или датчика термоконтроля, но это существенно увеличит финансовые затраты на установку греющего пола.

Есть риск затопления квартиры соседей снизу, при аварийных ситуациях. Кроме того, чтобы устранить неполадки, придётся разобрать плитку, и произвести демонтаж бетонной стяжки. А это, трудоёмкая и грязная работа, которая ещё и требует дополнительные расходы.

Установить тёплый пол в квартире от полотенцесушителя можно своими руками, но если вы не уверены в своих силах, то лучше воспользоваться услугами профессионалов. Ведь не правильный монтаж отразится на работе отопительной системы и горячем водоснабжении.

Тёплый водяной пол в ванной от сушилки — это дополнительное тепло и комфорт при приёме водных процедур, что особенно важно в зимний период

Видео матераиалы

Теплый пол от полотенцесушителя

Смотрите это видео на YouTube

Тёплый пол от радиаторов отопления.

Смотрите это видео на YouTube

Делаем комбинированную модель

Чтобы изготовить электроводяной сушитель, нужно приобрести на рынке или изготовить самостоятельно водяной радиатор.

Материалы и инструменты

1. Электрический ТЭН для полотенцесушителей от 150 Вт.
2. Кран Маевского — 1 шт.
3. Водяные краны, имеющие с одной стороны внутреннюю резьбу ½ дюйма, а с другой — такую же наружную — 2 шт.
4. Пакля или фум-лента для уплотнения резьбовых соединений.
5. Разводной ключ.

Порядок работы на примере конструкции «Лесенка»

1. В верхнее и нижнее отверстие одной из стоек радиатора вкручиваем водяные краны.
2. В верхний выход другого стояка также с помощью пакли или фум-ленты устанавливаем кран Маевского.
3. В эту же стойку, в нижний выход, вставляем и закрепляем ТЭН для полотенцесушителя.

Из чего сделан корпус

Электрический полотенцесушитель может быть из трубы квадратного/прямоугольного, овального или круглого сечения. Чтобы служил «полотенчик» долго, толщина стенки трубы должны быть не менее 2 мм. Тогда и сварные швы будут надежными.

Если говорить о внешнем виде, то более декоративно и необычно смотрятся изделия из профилированных труб (прямоугольного или квадратного сечения). Из этого материала изготавливают модели в современном стиле, подходят они и для интерьеров в стиле минимализма, хай-тек. В таких случаях место под них выбирается «на виду», а служат они больше для украшения.

Стили и варианты исполнения многообразны

Не всегда к полотенцесушителю хочется привлекать внимание. В этом случае идеальны круглые трубы, да еще выкрашенные в нейтральный цвет (белый, серый) или в цвет стен

Окрашивают чаще всего обычную сталь, но многие производители могут под заказ покрасить и нержавейку. Практически нет окрашенных латунных и медных моделей. Они сами по себе являются украшением. И покупают их именно за яркий и запоминающийся внешний вид.

Электрический полотенцесушитель может быть из:

• черной (конструкционной) стали;
• нержавеющей стали;
• меди и ее сплавов — латуни, бронзы.

Самый недорогой вариант — конструкционная сталь. Изнутри ее покрывают антикоррозионным составом, сверху наносят краску или слой напыления (хромирование, никелирование). Такие модели в основном делают «сухого» типа — с кабелем или сухим ТЭНом. Но есть и жидкостного типа.

Более традиционные формы — разные типы «лесенок»

Более долговечны изделия из нержавеющей стали. Они могут прослужить 10 лет и более. Но при условии обязательного заземления (чтобы исключить возможность электрокоррозии). Некоторые производители предлагают для исключения коррозии покрыть трубы внутри слоем полимера (Сунержа). Хорошее решение, но значительно поднимает цену. Зато и срок службы больше.

Самыми декоративными, некоторые считают медные или латунные электрические полотенцесушители. Тут можно поспорить, но интересные модели действительно есть. Правда, цена совсем нескромная. Если говорить о практических моментах — уходе за полотенцесушителем — то именно медные и латунные требуют наибольшего и тщательного ухода. Их поверхность необходимо регулярно полировать при помощи особых средств. Иначе, в условиях высоко влажности, она становится очень уж неприглядной.

Характеристики нагревательных элементов, как они работают, плюсы и минусы разных типов

Электрополотенцесушители бывают кабельными, некоторые модели функционируют от ТЭНа.

Кабельные

Принцип действия основан на действии расположенного внутри трубы греющего кабеля, как в тёплых полах. Преимущество конструкции заключается в равномерном прогревании поверхности, при включении тепло распределяется по всей поверхности сушителя. К достоинствам относят также невозможность перегрева устройства.

Важно! Перегрев считается одной из распространённых причин неисправностей сушилок, наличие терморегулятора поможет продлить срок эксплуатации устройства. Недостатки:

Недостатки:

• ограниченность модификаций — связано с ограничениями на степень изгибания греющих кабелей;
• невозможность отключения — такой сушитель работает постоянно;
• недолговечность — срок эксплуатации на практике в несколько раз меньше указанных в инструкции;
• опасность — при повреждении кабеля труба сушителя оказывается под напряжением, при отсутствии автомата УЗО последствия могут быть страшными.

Важно! Сушилки с ТЭНом потребляют до 165 Вт, поэтому их нецелесообразно использовать для обогрева помещения. Чаще всего они применяются для сушки полотенец и других изделий

ТЭН сухой и мокрый

Принцип действия сушителей с ТЭНом основан на нагреве теплоносителя, в качестве которого могут использоваться вода, антифриз и другие. Стоимость мокрых ТЭНов ниже, именно этим объясняется покупательский спрос на них.

Преимущества: широкий ассортимент моделей, экономичность, высокую ремонтопригодность. Это связано с тем, что часто выходит из строя ТЭН, который легко заменяется. Главный недостаток связан с конструкционными особенностями устройства, из-за далёкого расположения термостата от нагревательного элемента прогревание может быть неравномерным.

Подключение полотенцесушителя к стояку горячего водоснабжения

Подключить новенький полотенцесушитель к горячему водоснабжению можно любой трубой. Главное, чтобы вы были уверены в ее качестве. Старые подводки срезаются, на трубах накатываются или навариваются новенькие резьбы, на которые устанавливаются переходники для подсоединения к ним современной трубы. Второй конец трубы подключается к купленным вместе с полотенцесушителем кранам. Если опыта в таких делах у вас мало, то лучше обратитесь к профессиональным сантехникам.

Теперь немного о том, как пользоваться таким устройством. Если на момент установки прибора горячая водопроводная вода отсутствует, ее придётся набрать в полотенцесушитель самостоятельно. Открутив кран Маевского, воду можно залить туда через лейку – там ее помещается не более двух литров.

Обратите внимание на то, что отсекающие краны должны быть закрыты, в противном случае, вся заливаемая вода будет уходить в пустой стояк. Ставим кран Маевского на место и включаем тэн с терморегулятором в розетку

И через пять минут наслаждаемся горячим полотенцесушителем!

При появлении горячей воды в городской сети отключаем терморегулятор и открываем отсекающие краны – полотенцесушитель работает от городской сети горячего водоснабжения. При исчезновении воды в центральной сети все повторяем в обратном порядке.

Параллельное подключение теплых полов

При параллельном подключении в точках привязки полотенцесушителя устанавливаются тройники. К ним через запорную арматуру подсоединяется труба контура напольного отопления. При этом обязательна установка одного регулирующего вентиля для управления расходом воды через контур.

Недостатком этого вида подключения является вероятность того, что через полы будет проходить недостаточное количество теплоносителя. Это обусловлено тем, что сопротивление контура превышает гидравлическое сопротивления полотенцесушителя.

Для налаживания качественной циркуляции придется ограничивать расход воды через ПС, прикрывать кран на входе или выходе с отопительного прибора. Это может вызвать общее снижение протока по стояку и жалобы соседей.

Как решение этой проблемы можно установить циркуляционный насос малой мощности. Агрегат будет принудительно прокачивать теплоноситель, но это вызовет небольшой расход электрической энергии. Мощность насосов для применения в описанном случае составляет 50 – 70 Вт.

Установка теплых полов в ванной плюсы и минусы

Не подключайте водяной контур к отоплению без разрешения соответствующих инстанций

Монтаж теплого пола в ванной комнате легко можно сделать самому. В квартирах с центральным отоплением изменение системы обогрева без необходимых разрешений является незаконным.

Если самостоятельно, без ведома определенных органов, сделать тёплые полы от центрального отопления, то в результате соседи будут жаловаться, что в квартирах достаточно холодно, поскольку упадет давление в трубах. Если обнаружится, что теплые полы были сделаны неправомерно, то потребуется снимать систему и заплатить штраф.

Учитывая такие факты, в высотных домах рекомендуется начинать монтаж только после оформления необходимых документов и разрешений.

Двухходовый клапан

Альтернативным вариантом могут стать электрические системы обогрева пола.

Если же и будет прокладываться система водяного отопления полов, то зачастую в ванных применяется подключение от полотенцесушителя. Главное, в таком случае позаботиться не только о себе, но и о соседях.

У них может произойти снижение температур в батареях. Во избежание тепловых потерь у других людей, ставится двухходовый клапан.

Перед монтажом следует ознакомиться с недостатками и достоинствами системы, которые приведены в таблице:

№	Достоинства	Недостатки
1	Система невидима для глаз и не занимает место в отличие от радиаторов.	Первоначальная стоимость довольно высокая.
2	Принимать ванну и находиться в комнате приятнее, когда стоишь на теплом полу.	С теплым полом нельзя устанавливать некоторые виды покрытий. Но в ванной, как правило, применяется плитка, поэтому трудностей не должно возникать.
3	Быстрая окупаемость системы отопления.

Если делать монтаж своими руками, то стоимость существенно будет сокращена и от системы отопления будут только положительные эмоции.

Нужно помнить о разрешениях, которые уберегут от уплаты штрафов при подключении системы к центральному отоплению, а также от судебных разбирательств.

Правила проведения работ

Подключение электрического полотенцесушителя значительно проще с технологической точки зрения, чем в случае с водяными приборами, которые нужно врезать в водопроводную систему. Самое главное, что нужно учитывать, — изоляция электричества. Во влажном помещении, каким является санузел, любой ток — источник повышенной опасности для жизни и здоровья человека. При проведении монтажных работ осуществляется заземление и подключение УЗО. Эти меры обезопасят как жильцов, так и обеспечат стабильное функционирование техники при перепадах напряжения.

Подключение электрического полотенцесушителя

Применяется два типа подключения электрического полотенцесушителя:

• в розетку, расположенную в санузле;
• в розетку вне ванной комнаты.

Первый вариант

Подключение к розетке, расположенной непосредственно в ванной, практикуется при отсутствии термостата, который отключает сушилку, когда температура достигнет нужного уровня. В таком случае во избежание ненужных затрат электроэнергии вилка вынимается из розетки, когда ванную комнату не используют по прямому назначению.

К розетке в ванной комнате предъявляется одно, но очень важное требование — она должна быть влагозащищенной. Кабель подводится от осветительного прибора в санузле или из другого помещения поблизости, например, кухни

Откуда бы ни подводился кабель, его нужно прятать в штробу. Розетку же необходимо в максимальной степени утопить в стену и оснастить изоляционной крышкой.

Второй вариант

Этот способ предусматривает вывод розетки за пределы ванной комнаты. Установка электрического полотенцесушителя с отдаленной розеткой — более предпочтительный вариант с точки зрения безопасности. В особенности это относится к тем случаям, когда хозяева долго парятся в ванной (создавая влажную атмосферу в помещении), а не ограничиваются приемом душа.

С помощью перфоратора проделываем отверстие в помещение, где будет установлена розетка. Обычно речь идет о кухне. Если нужна прокладка кабеля и в пределах ванной комнаты, его нужно поднять на 10 или больше сантиметров над уровнем пола

Это критически важное условие, так как в случае затопления помещения из-за низко расположенного кабеля может произойти короткое замыкание

Поэтапная инструкция монтажа обогрева

Тем, кто интересуется, как сделать теплые полы в ванной от отопления, нужно ознакомиться с возможными нюансами:

1. Система обогрева работает от горячей воды, поэтому для постоянного наполнения контура нужно ставить циркуляционный насос.
2. Для исключения застоя воды и гидроударов ставится устройство выравнивания давления.
3. Всегда нужно удалять воздух из труб.
4. Вся вода, что двигается по системе, очень горячая, а для пола это неприемлемо. Нужно устанавливать механизм, с помощью которого будет перемешиваться теплая и холодная вода, а температура выровняется до приемлемых 40 градусов.
5. Для очищения воды монтируется фильтр.

Обязательно продумайте механизм для регуляции температуры воды

Можно заметить, что система обогрева ванной не заканчивается на прокладке труб. Дополнительно нужно закупить и поставить разное оборудование. Сама схема монтажа выглядит следующим образом:

1. Подготовка. Нужно заменить водопроводный стояк и канализацию, а также просчитать и продумать схему расположения труб для будущего отопления. На данном этапе проводится закупка материалов и снимается старое покрытие пола.
2. Гидроизоляция. Этап подразумевает использование специальной пленки или рубероида в качестве защитного слоя от протекания воды к соседям. Именно этот слой будет служить единственной защитой, которая не позволит воде моментально попасть к соседям ниже.
3. Черновая стяжка. В основу пола укладывается керамзит или щебень небольшой фракции. После чего проводится заливка стяжки по маякам. Затем помещение оставляется на неделю для высыхания. Для исключения трещин на протяжении застывания стяжка смачивается водой.
4. Теплоизоляция. Для исключения тепловых потерь на пол укладывается материал, который покрыт фольгой. Если высота ванной позволяет и ее не критично потерять, то применяется экструдированный полистирол. Поверх пленки устанавливается армированная сетка.Только на ровной стяжке водяной контур будет правильно функционировать
5. Монтаж труб. Установка водяного контура делается по проекту. Для контура можно применять как металлопластиковые, так и трубы из сшитого полиэтилена. Фиксация проводится с помощью хомутов или планок, а сама укладка делается методом змейки.
6. Чистовая стяжка. Применяется бетон М200 и заливается выше труб на 5 см. Можно использовать и другие составы, главное, чтобы они выдержали температурные перепады.
7. Отделочные работы. Через месяц, когда бетон засохнет, можно начинать устанавливать плитку или другое напольное покрытие для ванной.

Не рекомендуется допускать стыков, чтобы исключить протекание труб, а также прокладывать трубы возле умывальника и под ванной. Это не даст никакого результата, а расход средств на закупку материалов будет увеличен.

Для ванных комнат в высотных домах зачастую не используют коллектора. За счет малой квадратуры помещения водяной контур подключается к полотенцесушителю и этого вполне достаточно.

Нагревательный кабель для водопровода снаружи трубы или внутри — особенности монтажа

Греющий или нагревательный кабель внутри трубы устанавливается в том случае, если водопровод уже находится в эксплуатации и промерзает при наступлении сильных холодов. Монтаж данного кабеля внутрь трубы производится через сальник.

Важный нюанс – если установка нагревательного кабеля производится снаружи трубы сверху, то дополнительная фиксация не требуется. Если подводка нагревательного элемента производится снизу, то для предотвращения сползания его необходимо надёжно зафиксировать.

Если планируется обогрев трубы, по которой проходит питьевая вода, то оболочка такого провода должна быть выполнена из полимера, соответствующего всем параметрам пищевой безопасности.

Монтаж саморегулирующего кабеля внутрь трубы сверху

Для установки кабеля внутрь необходимы точные замеры длины участка водопровода, нуждающегося в обогреве. Введение нагревательного кабеля в трубу должно производиться очень аккуратно, во избежание повреждения защитной оболочки. Сквозь запорные клапаны кабель не прокладывается.

Крепление кабеля поверх трубы производится при помощи алюминиевой клейкой ленты (обычный скотч использовать нельзя). В процессе установки нагревательного кабеля необходимо следить за тем, чтобы не было пережатия провода, растяжения, перетирания острыми элементами. Сначала электрокабель крепится к трубе отдельными кусочками алюминиевой ленты, а затем более радикально, по всей длине.

Монтаж греющего кабеля поверх трубы

Если труба пластиковая, то перед установкой кабеля будет нелишним оклеить её алюминиевым скотчем или фольгой. Датчик терморегулятора, муфта, нагревательная секция и прочие дополнительные элементы также крепятся при помощи алюминиевого скотча.

Виды электрических полотенцесушителей с терморегулятором

На данный момент электрические полотенцесушители снабженные терморегулятором могут быть двух видов – на основе ТЭНа и на основе греющего кабеля. Каждый из этих видов имеет свои особенности, которые мы и рассмотрим отдельно.

Электрические полотенцесушители на основе греющего кабеля

Дабы не быть голословными давайте в качестве примера возьмем полотенцесушитель электрический терминус с греющим кабелем. Принцип его действия основан на нагреве специального греющего кабеля, как для теплых полов, который расположен внутри трубы. За счет нагрева кабеля, нагревается и полотенцесушитель.

Полотенцесушитель с нагревательным элементом на основе греющего кабеля

Итак:

• Прежде всего будем откровенны. Терморегуляторами снабжаются далеко не все полотенцесушители данного вида. Но если таковые устанавливаются, то обычно их монтаж выполняется на стадии монтажа греющего кабеля.
• К преимуществам полотенцесушителей данного типа с терморегулятором можно отнести однородность нагрева всей поверхности. Ведь при включении прогрев происходит сразу по всей поверхности.
• Еще одним весомым преимуществом является невозможность перегрева кабеля. Ведь греющий кабель способен прогреваться до температуры +90⁰С. Для полотенцесушителе рекомендуемая максимальная температура составляет всего 65⁰С.

На фото продемонстрированно расположение датчика терморегулятора в полотенцесушителе с греющим кабелем

• Еще одним недостатком является недолговечность такого вида полотенцесушителей. И хотя производители заявляют десятки лет обычно этот срок в разы меньше.
• Еще одним весомым недостатком является их безопасность. Ведь в случае повреждения кабеля труба полотенцесушителя может оказаться под напряжением. И если такой полотенцесушитель смонтирован без автомата УЗО, чего требует ПУЭ, то последствия могут быть весьма плачевными.

Электрические полотенцесушители с ТЭНом

Электрические полотенцесушители с трубчатым электронагревателем или ТЭНом значительно чаще снабжаются терморегуляторами. Принцип действия таких устройств основан на нагреве теплоносителя – это может быть вода, дистиллят, антифриз или масло, посредством ТЭНа.

Итак:

• Для электрических полотенцесушителей применяются два вида ТЭНов – «сухие» и «мокрые». Цена на «мокрые» ТЭНы несколько ниже, поэтому их используют чаще. Модели же «сухих» ТЭНов рекомендуется применять для полотенцесушителей, которые зимой работают от системы отопления, а летом от ТЭНа.
• К преимуществам таких моделей с терморегулятором можно отнести более широкий спектр форм. Ведь ограничений здесь практически нет.

Полотенцесушитель с нагревательным элементом ТЭН

• Кроме того, такие модели более экономны. Ведь теплоноситель выступает в роли аккумулятора тепловой энергии. Поэтому промежуток между периодами работы нагревательного элемента значительно больше, чем у таких же моделей с тепловым кабелем.
• Так же хотелось бы отметить более высокую ремонтопригодность. Ведь в большинстве случаев из строя выходит именно ТЭН, заменить который своими руками достаточно просто. Особенно если это касается «сухого» ТЭНа.
• Но и недостатки у таких моделей полотенцесушителей с терморегулятором есть. Прежде всего стоит отметить, что термостат регулятора обычно установлен рядом с ТЭНом. В связи с этим может возникать ситуация, когда в районе установки ТЭНа полотенцесушитель горячий, а на удаленных участках лишь слегка теплый. Особенно это характерно для длинных змеевидных полотенцесушителей как на видео.

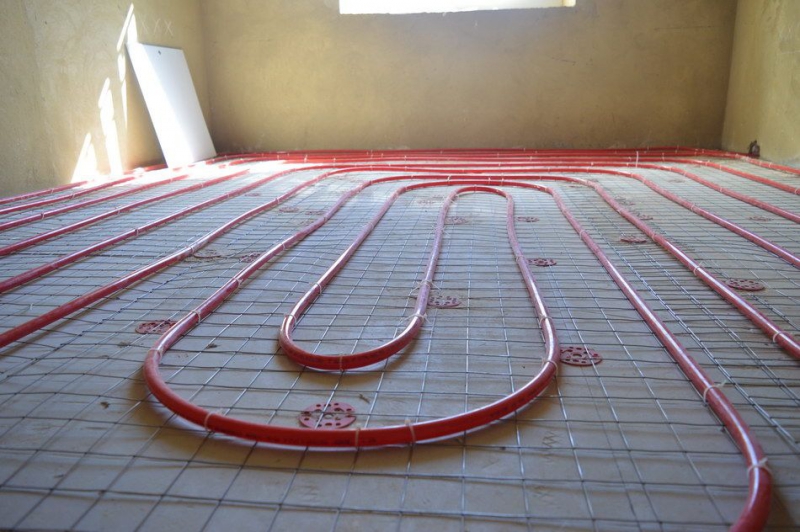

Укладка труб тёплого пола

Процесс укладки нагревательных элементов тёплого пола достаточно простой. Для обустройства данной системы в ванне подойдут изделия диаметром 16 или 20 мм. Контур прокладывается на открытой площади, под ванну производить укладку нет необходимости.

Трубопровод может укладываться по любой схеме: «улитка» или «змейка». Так как он слишком мал, то способ размещения его не будет влиять на эффективность работы системы.

Начинать нужно с демонтажа старого финишного покрытия в ванне, и очистки основы, на которую будет укладываться гидроизоляционный и теплоизоляционный материал. Для подложки подойдёт вспененный полиэтилен (фольгированный пенофол).

Так как, он обладает малой толщиной, что сделает меньше «пирог» водяного пола

Это особенно важно для ванны, ведь чаще высота санузла, ниже потолков во всей квартире. Трубы лучше устанавливать из сшитого полиэтилена или металлопластика

Процесс монтажа тёплых полов в ванне, такой же, как и в любой из комнат квартиры:

1. Укладка контура — это зависит от материала трубного изделия, если полипропилен — то соединение осуществляется специальными фитингами. При использовании металлопласта, трубы следует раскладывать таким образом, что свести к минимуму количество соединений. При монтаже медного изделия необходимо использовать уголки из подобного материала.
2. Крепление труб к полу при помощи хомутов.

Врезка в систему — осуществляется соединительными муфтами. Нельзя допускать резких поворотов контура.

• Армирование — укладка арматурной сетки, она способствует увеличению прочности конструкции.
• Проклейка периметра демпферной лентой — это необходимо, чтобы бетон не растрескался при высыхании.
• Заливка бетонной стяжки — её лучше производить по маячкам. Система в момент нанесения на неё бетонного раствора должна быть заполнена холодной водой и в ней должно присутствовать давление 2 амп. На затвердевание раствора потребуется от 2 до 4 недель, в это время следует периодически смачивать поверхность, чтобы она не пересохла.
