Фановая труба для канализации

Варианты выпусков

Конструктивно все унитазы отличаются между собой по способам подключения к канализационному трубопроводу, для этого их горловину устанавливают под разными направлениями относительно чаши. Благодаря этому сантехника всегда может рационально подсоединяться к стоку вне зависимости от его пространственного расположения.

Вертикальный

Так как в конструкции данного типа выходной патрубок размещен в основании чаши, для его подключения используется канализационный отвод, помещенный в полу. Данный тип соединения раньше часто использовался в советских хрущевках и сейчас популярен в странах Западной Европы и США. Так как сточная труба должна прятаться в относительно узкой плите перекрытия, являющейся одновременно полом и потолком нижней квартиры, в современных многоэтажных домах подобное включение практически не используется.

По-иному обстоит дело с частными домами, дачами, где сантехприборы нижних этажей намного чаще подсоединяют к сливу с отводом в полу. В многоквартирных домах такую схему подключения иногда применяют на первых этажах, где стояк уходит в подвал.

Основные разновидности и типовые размерные параметры гофр

Прямой

Сантехнические приборы с горизонтальным выпуском используют в туалетных комнатах, где важна экономия пространства. Отвод канализации при таком размещении выходит горизонтально из стены, а выпуск чаши подключают к нему с использованием эластичной манжеты.

Вход канализации при этом располагается на определенной высоте, а унитаз можно вплотную придвигать к стене, увеличивая площадь помещения. Данный тип подключения используется в современных моделях с пластиковыми стояками, в которых входной тройник несложно поднять на любое расстояние от пола, а также в модификациях с инсталляцией.

Косой

Универсальный выпуск с углом к горизонтальной плоскости 140 — 145 градусов, широко используемый как в старом, так и в современном сантехническом оборудовании. Удобен при включении унитазов в тройники, размещенные на уровне стяжки. Преимущества данного варианта соединения по сравнению с горизонтальным — отсутствие застойных явлений и некритичность к соосности соединяемых патрубков.

Инструмент для монтажа

Применение

Фановая канализационная труба – это ответвление трубопровода, которое совмещает магистральный стояк с атмосферной трубой или отдельным отводом для вентиляции унитаза. Данное ответвление канализации используется для того, чтобы защитить жилище от проникновения в него неприятных канализационных запахов, а также обеспечить звукоизоляцию.

Фановая раздвижная труба

Существуют металлические (чугунная применяется в квартирах, а медная в жилых домах) и пластиковые (ПВХ) фановые трубы, но чаще используется именно пластик, т.к. его вывод более долговечен и легче устанавливается. У чугунных коммуникаций ГОСТ 6942-98, а у пластиковых – ГОСТ 22689.2-89.

Чугунная фановая труба

Фановая труба может быть произвольной формы и длины. Она не является обязательным условием для обустройства канализации в частном доме с двумя этажами (и одним санузлом), но для небольшого строения будет необходима.

По виду установки бывают такие типы фановых труб:

1. Прямые;
2. Угловые;
3. Вертикальные.

Прямые монтируются перпендикулярно по отношению к унитазу, они используются в многоэтажных домах и квартирах. Угловые применяются при нестандартных планировках санузлов, а также для разветвления канализационных труб. Вертикальные используются в двухэтажных домах с несколькими ванными комнатами. Они помогают устранить эффект разрежения – исчезновения воды из раковин и унитазов, из-за чего начнут скапливаться стоки.

Виды фановых стояков

Назначение фановой трубы – это постоянный контроль количества воды в сифонах. Если в данных деталях канализационных отводов исчезнет жидкость, то здание наполнит неприятный запах, а трубы засорятся. Магистральная канализационная труба при этом прекратит свою работу.

Когда нужно установить фановую трубу:

1. Если в здании несколько уровней или санитарных узлов;
2. Сечение канализационного стояка – 50 мм;
3. Здание оборудовано бассейном, спа, баней или прочими дополнительными системами, которые спускают в канализацию большие объемы воды под напором;

4. Дренажный колодец или септик очень близко расположен от стены жилого здания, что может стать причиной неприятных запахов в доме.

Фановая труба для унитаза – это не только дополнительная защита стока, но и эффективная шумоизоляция в многоэтажном и частном доме. Её нужно использовать, если сток перекрывает сечение канализации.

Фото: вывод фановой трубы на крыше

Установка и подключение унитазов с косо расположенным патрубком

Рассмотрев вышеописанные способы, можно сказать, что прямое подключение сантехнического оборудования с прямым патрубком имеет много одинаковых моментов с установкой унитаза с горизонтальным выпуском и гофрированной трубой.

При изучении конструкции унитаза со скошенным выходом можно сделать вывод, что такое строение обеспечивает минимальное образование протечек при сливе воды из бачка. Это дает большое преимущество оборудования с косым выходом перед другими вариантами. Однако такая конструкция усложняет подсоединение к канализационному отверстию с использованием гофрированной трубы. Дело в том, что при подключении унитаза с косым выпуском к канализации от выходного отверстия патрубка до канализационного отверстия остается совсем небольшое расстояние.

Процесс установки сантехнического оборудования и схема подключения унитаза к канализационному стояку выглядит следующим образом. Унитаз примеряют на предполагаемом месте расположения и отмечают точки его крепления к полу. Далее оборудование убирают и делают отверстия с помощью дрели, в которые в последствие вставляют дюбели. Затем проверяют соответствие осей соединяемых отверстий.

Теперь можно устанавливать оборудование на место. Для этого канализационный патрубок смазывают составом для герметизации соединений и вставляют в него патрубок унитаза. Сантехническое оборудование фиксируют на месте расположения с помощью винтов, закручивая их в дюбели.

После подводки канализации к унитазу, выполняют тестирование унитаза. Если в результате проверки обнаруживается небольшое протекание, то можно дополнительно обработать силиконовым герметиком наружную часть места соединения. В этом случае унитазом не рекомендуется пользоваться до полного высыхания герметика.

Советы по монтажу

Прежде чем устанавливать фановую вентиляцию, необходимо учесть ряд советов и рекомендаций:

• Для обустройства фановой вытяжки можно применять как чугунные, так и пластиковые трубы, при этом фасонные части необходимо подбирать с учетом выбранного материала труб.
• В случае применения комбинации материалов труб (например, пластиковая фановая труба будет установлена в чугунный стояк), необходимо использовать резиновые переходники.
• Для соединения нескольких труб применяются тройники с углами 45 и 135 градусов, прямой угол использовать нельзя.
• При наличии горизонтальных участков фановых труб их необходимо укладывать с уклоном не менее 0,02%, которые выполняется в направлении движения газов
• В случае необходимости изменения направления трубы это делается только выше последнего прибора, которые подключены к вентилируемому стояку.
• Для того чтобы изменить направление устанавливается фановый отвод с углом в 135 градусов.

Фановый стояк должен соответствовать определенным требования:

• Вывод трубы необходимо делать на кровлей на расстоянии от кровельного покрытия не менее 0,3 метра.
• При наличии в доме чердачного помещения высота трубы увеличивается до 3-х метров.
• Расстояние от ближайшего окна или балкона до вывода фановой трубы должно быть не менее 4-х метров.
• Стояк должен быть либо утеплен, либо выходить через теплые помещения.
• В случае применения для организации вывода пластиковых труб через перекрытие необходимо применять металлические гильзы.
• Недопустимо применение в одном канале дымохода и фановой вентиляции.
• Фановые трубы от нескольких стояков можно объединить в единую вытяжку, чтобы не сооружать несколько выводов и соответственно делать в крыше несколько отверстий.
• Для предотвращения попадания в систему грызунов и насекомых следует установить в верхней части трубы крышку с сеточкой.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

1. Защита канализационных стоков от грызунов и прочих животных;
2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Соединительные элементы

Применяется несколько видов деталей, каждая из которых имеет свои особенности:

Фановые трубы: изготавливаются из того же материала, что и сам унитаз, то есть из фаянса или фарфора. В результате вся конструкция смотрится очень гармонично, как бы образуя единое целое. Недостаток такого соединительного элемента состоит в отсутствии возможности подрезать его или согнуть. Из-за этого унитаз можно устанавливать только в определенном месте, которое зависит от положения раструба канализации и длины фановой трубы

Не стоит забывать и о том, что керамические детали являются хрупкими, поэтому работать с ними следует крайне осторожно.

Манжеты-эксцентрики: пластиковая труба, одна часть которой немного сдвинута относительно другой. С одной или с двух сторон снабжена короткой гофрой

Такая конструкция позволяет подключить унитаз, который несколько смещен по горизонтали или вертикали относительно раструба. Эксцентрики выпускаются с различной длиной, что позволяет варьировать расстояние от унитаза до канализационной трубы.

Гофры: весь элемент выполнен из тонкого гофрированного пластика, а потому является абсолютно гибким. Это его свойство позволяет устанавливать унитаз практически в любом месте и даже с разворотом относительно раструба канализации – лишь бы только хватало длины гофры. Недостаток соединительной детали данного типа состоит в том, что его стенки не являются гладкими, поэтому на них могут скапливаться загрязнения. По этой причине гофру применяют только в крайнем случае, когда из-за сильного смещения унитаза воспользоваться другой соединительной деталью нет возможности.

Фановые трубы и отводы при различных конструкциях унитазов

Лучше приобрести армированную гофру – такие изделия являются наиболее надежными.

Второй этап

С помощью дрели в отмеченных точках делают отверстия, вставляют в них дюбеля и устанавливают унитаз на постоянное место расположения. Установленное оборудование посредством винтов закрепляют, не затягивая полностью крепежные элементы. Перед тем как подключить унитаз присаживаются на него и переносят центр тяжести в разные стороны, такие движения позволят проверить устойчивость установленного оборудования. Выполнив проверку, максимально затягивают фиксирующие элементы и закрывают их декоративными колпачками.

При подключении унитаза к канализации гофрой в качестве дополнительных мер по герметизации стыка сантехнического оборудования с плиткой можно воспользоваться влагостойким силиконом. Однако следует учесть, что это немного усложнит уборку помещения. Кроме того со временем герметик отслоится и в месте обработки появится щель.

В этом случае можно решить проблему подключения унитаза в частном доме другим способом. Силиконовым составом обрабатывают только периметр унитаза, в месте соприкосновения с полом. Унитаз устанавливают на место, фиксируют крепежными элементами, а образующаяся щель заполняют составом для герметизации на цементной основе. Этот материал устойчив к влаге и истиранию, поэтому не будет разрушаться при мытье пола и плитки.

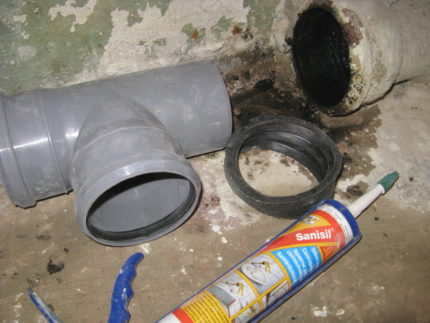

Переход с чугунных труб на пластиковые изделия

Чугунные канализационные трубы, идущие от унитаза к стояку, имеют диаметр 123 мм, а от ванной и раковины на кухне – 73 мм. Пластиковые изделия серого или оранжевого цвета отличаются от элементов чугунной системы канализации величиной диаметра: 110 мм и 50 мм, соответственно.

При проведении подключения нового унитаза или замены старой трубной разводки возникает необходимость подсоединения пластиковых труб к чугунному стояку, имеющему больший диаметр.

Для решения этой задачи приобретается специальная резиновая манжета, которую вставляют в очищенный раструб канализации.

Демонтаж чугунных труб и очищение раструба

Для проведения демонтажных работ, связанных с удалением затвердевшего цементного раствора в месте соединения старой трубы с раструбом, необходимо запастись молотком, плоской отверткой, монтировка.

Постукивая аккуратно молотком по ручке отвертки, медленно, но верно, освобождают соединение элементов системы канализации от цементного раствора. Когда весь слой цемента будет удален, в трубу вставляют деревянную палку.

Поднимая и опуская палку, расшевеливают фиксированное положение чугунной трубы, и с небольшим усилием вытаскивают её из раструба

Ржавчину, налет, отложения удаляют металлической щеткой, насаженной на электродрель. Также для очищения чугунных стенок применяют плоскую отвертку или зубило.

Можно обработать внутренние стенки раструба специальным веществом, разъедающим загрязнения в канализационных трубах. Это значительно облегчит процесс чистки канализационного вывода. Завершить очистку раструба необходимо протиранием его стенок чистой ветошью или тряпкой.

Чем чище и ровнее будут стенки раструба, тем качественнее и надежнее соединятся трубы, изготовленные из разных материалов.

Процесс очищение старого канализационного чугунного раструба от остатков льняного шнура, пропитанного суриком, для монтажа перехода на пластиковую канализацию

Установка резиновой манжеты на раструб

Надежное фиксирование манжеты в канализационном раструбе обеспечивают с помощью герметика, который наносят на его стенки.

Герметик наноситься толстым слоем на наружную поверхность манжеты, после чего вставляется в отверстие раструба

Аккуратно постучав молотком по краю манжеты, добиваются плотного сцепления соприкасающихся стенок двух элементов системы. Внутрь манжеты наносят небольшое количество технического вазелина или специальной сантехнической смазки, облегчающего запихивание отвода пластикового тройника в раструб.

Если труба не желает залазить в положенное ей место, возьмите кусок фанеры, приложите его к трубе и постучите по нему молотком. Это позволит забить трубу и не повредить ее стенки.

Далее к пластиковому тройнику подсоединяют гофру или патрубок, тем самым подключают унитаз к системе канализации.

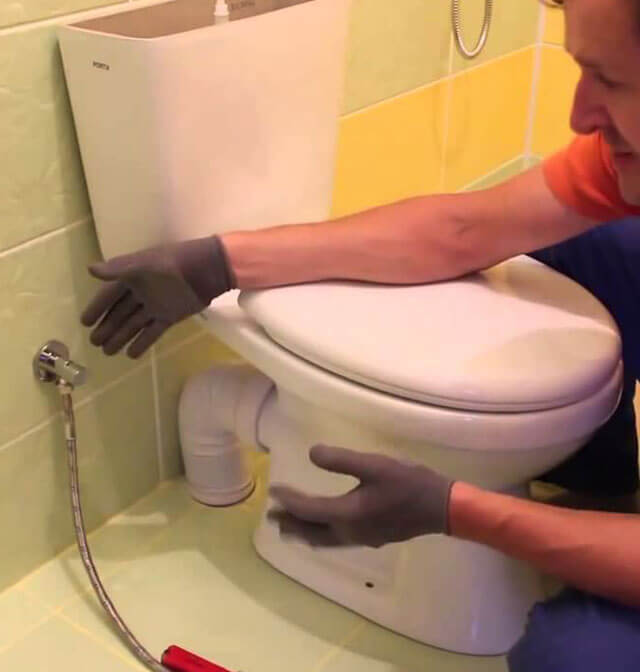

Как правильно установить унитаз

Когда куплены соединительные элементы и изучена информация об особенностях выпуска унитаза, можно переходить непосредственно к установке прибора. Перед тем, как подсоединить унитаз к канализации, необходимо собрать его для точной разметки положения подошвы. На выпуск прибора надевается жесткий переходник или гофрированный рукав, вторая часть фитинга заводится в канализационную трубу. При использовании пластикового фитинга и фановых труб для прочного соединения устанавливаются резиновые кольца, они продаются вместе с соединительными деталями.

Установка унитаза с горизонтальным выпуском через пластиковый переходник

Разметка и отверстия

Подошва унитаза очерчивается по периметру маркером или карандашом. Обязательно отмечаются места крепления дюбелей, обеспечивающих устойчивость сантехнического прибора. После фиксации оптимального положения унитаз отодвигается в сторону.

Если канализационный патрубок выполнен из чугуна, необходимо сбить остатки цементного раствора и тщательно очистить отверстие. Это обеспечит плотное и герметичное прилегание манжеты.

По отметкам на полу необходимо просверлить два отверстия под дюбеля. Если на полу уложена кафельная плитка, лучше начать сверление дрелью, чтобы она не раскололась под ударами перфоратора. После работы убирается весь мусор, а в отверстия вставляются дюбеля.

Разметка участка под монтаж

Установка

По нарисованной линии наносится слой силиконовой замазки, он выполняет несколько функций одновременно:

• служит прокладкой между полом и подошвой;
• исключает появление скрипа;
• делает крепление более надежным.

Используемый соединительный элемент намазывается герметиком и надевается на патрубок унитаза. Его вторая часть также покрывается смазкой и заводится в трубу. Унитаз ставится на приготовленное место и закрепляется болтами. Проверить устойчивость прибора можно просто сев на него.

Монтаж не окончен, пока не проверена герметичность соединений. Для контроля стыков в унитаз выливается ведро воды, и исследуются все участки со швами. Если они сухие, то работа выполнена правильно. Необходимо время для высыхания герметика под подошвой унитаза и на стыках, в этот период лучше не пользоваться сантехникой.

Установить унитаз самостоятельно не составляет труда, современные соединительные элементы и силиконовая замазка существенно облегчают процедуру. При нестандартных вариантах размещения сантехнического прибора используется гофра, а при стандартном монтаже рекомендуется использование фановой трубы или жесткого переходника.

https://youtube.com/watch?v=w4bHCuYuQkE

Устройство

Наличие фановых стояков в канализационной системе многоквартирных жилых зданий является обязательным и регламентируется действующими государственными документами и строительными нормативами. Как правило, канализационные вентиляционные стояки выполняются прямыми, в связи с тем, что процессы, происходящие там, являются самотечными, а не принудительными и необходимо минимизировать количество отводов и различных сужений для максимально свободного прохождения потоков воздуха.

Канализационные системы в индивидуальных домах не имеют таких объемов сточных вод, как в многоквартирных жилых зданиях, поэтому и требования к устройству фановых стояков менее сложные и допускают значительные отступления в угоду практичности и минимизации затрат на строительство.

Устройство фанового стояка

Фановая труба в основном является верхним продолжением канализационного стояка, поэтому она должна заканчиваться выводом на крышу здания. На конце трубы обязательно монтируют стандартный дефлектор, так чтобы расстояние от поверхности конька крыши было на 30 сантиметров выше. Не рекомендуется делать вывод канализационной вентиляции на фасад здания.

Важно! Нельзя устанавливать выход канализационного стояка в чердачном помещении здания или вблизи окон и около балконов.

Для устройства фанового стояка можно использовать трубопроводы, выполненные из любых материалов. Так, пластиковые, чугунные или стальные трубы должны отвечать только одному условию – быть коррозионностойкими, так как в составе канализационных газов будут присутствовать много агрессивных веществ.

Принцип работы фановой трубы

Одновременный слив стоков из нескольких сантехнических изделий в многоэтажном доме создает вакуум в канализационном стояке. Чем больше его протяженность, тем выше шанс того, что затворы сифонов не выдержат гидроудара и перестанут сохранять воду. Это означает быстрое распространение неприятных запахов в помещениях дома. Кроме этого, жильцы подвергнутся воздействию опасных для здоровья человека газов.

При наличии фановой колонны одновременно с повышением давления воды в стояк всасываются большие воздушные массы, которые блокируют обратное движение сточной жидкости и стабилизируют работу всей системы.

Форма отводной трубы может быть любой — горизонтальной, скошенной, вертикальной.

Инструменты и материалы для подключения

Подсоединение унитаза подразумевает использование определенного набора инструментов и материалов. Состав набора определяется типом подключаемого оборудования и местом его расположения.

Отправляясь в магазин за новым унитазом, параллельно нужно приобрести следующее:

• Гофрированная труба или шланг.
• Уголки переходники из пластика.
• Эксцентриковая манжета.
• Силикон.
• Уплотнительные элементы.
• Приспособление для резки пластиковых труб.
• Маркер или карандаш.
• Рулетка.
• Молоток.
• Приспособления, с помощью которых можно выполнить демонтаж старого оборудования.
• Перфоратор или болгарка для демонтажа старых чугунных труб.

Альтернативы гофры для выпуска

Для монтажа таких изделий понадобится демонтировать бачок с унитазом. Коммуникации имеют уширение на торце — раструб. За счет этого выполняется соединение. Швы обрабатывают герметиком на случай протечки. На торцевых участках (в раструбе) установлена резиновая прокладка в специальном внутреннем желобе. Она герметизирует стык. Гладкостенные коммуникации приобретают для установки на постоянной основе.

Вертикальный

Для унитаза вертикальный отвод. Данный вариант используется при монтаже системы канализации частного дома. В квартире коммуникации расположены так, что невозможно выполнить подключение путем стыковки вертикального отвода со стояком.

Трубопровод должен подводиться строго под унитазом. Допустимо использовать фитинги. Однако достаточным считается угол 90°. Альтернативный вариант — применение 2 уголков по 135° каждый.

Преимущества вертикального отвода:

• высокая эффективность слива;
• подводящая труба может быть скрыта в подполье, что существенно улучшит интерьер;
• уровень воды в чаше повышен, благодаря этому поверхности лучше очищаются;
• брызги незначительные, за счет чего обеспечивается гигиеничность;
• бачок в таких моделях ломается реже.

Единственным недостатком этого варианта является необходимость демонтажа участка бетонного пола для прокладки коммуникаций в подполье.

Горизонтальный

Это более распространенный способ подключения унитаза к стояку канализации. Он используется на любых объектах, в том числе и в квартире. При организации слива сантехнического прибора применяют фитинги-уголки. Их диаметр должен составлять 110 мм. Данный вариант более эффективный. Его отличает простота монтажа, т. к. не придется демонтировать часть бетонного перекрытия.

Косой

Косой отвод для унитаза. Современным решением считается прямой выпуск, а косой — привычный и достаточно старый вариант. Его до сих пор используют. Сечение коммуникаций в данном случае остается неизменным.

Учитывая широкое распространение косого выпуска, подобрать комплектующие на замену старым будет легко. Унитазы с прямым и косым сливом взаимозаменяемые. Однако в каждом из случаев применяют фитинги разных форм.

Недостатком этого варианта является необходимость точно определить расстояние между выпуском унитаза и патрубком канализационного стояка. Любые несоответствия приведут к появлению перекоса при установке сантехнического прибора. Когда унитаз расшатывается, нарушается герметичность шва на участке стыковки коммуникаций. В результате возрастает вероятность протечки.

На что влияет диаметр канализационной трубы

Диаметр сливной трубы определяет эффективность работы слива. Для любой сантехники это параметр, определяющий ее функциональность. Жилища обслуживают трубопроводы стандартного диаметра, поэтому при подборе и установке сантехники приходится подстраиваться под показатели канализационной системы.

Различают внутреннюю и наружную канализацию. Внутренняя прокладывается внутри многоквартирного или частного здания. Наружная соединяет дом или квартиру с магистральной системой.

Внутренняя канализационная система включает несколько элементов:

• стояк – вертикальные отрезки трубопровода, обеспечивающие отвод всех сточных вод из здания;
• фановая труба – специальное приспособление для отвода газов из канализации, обычно выводится в дымоход;
• разводка – горизонтально распложенные отрезки, соединяющее стояк и каждую точку потребления: унитаз, раковину, ванну, стиральную машинку.

Чем руководствуетесь при выборе канализационных труб?

Советуюсь со специалистом
9.09%

Изучаю информацию в интернете
27.27%

Оба варианта
63.64%

Проголосовало: 11

Сливные трубы для канализации должны иметь довольно большие размеры для бесперебойного отвода жидкости с твердой фракцией. Так как стоки выносят не только растворенные вещества, но и мелкий и даже довольно крупный мусор, диаметр выбирают «с запасом».

Нормы СНиП относительно диаметра канализационных труб для разных потребителей:

• Для обслуживания унитаза понадобится труба диаметром 100 мм.
• Для ванны или умывальника используют водоводы в 40–50 мм. Здесь отводить воду можно не так быстро, как из унитаза.
• Для отведения стоков от стиральной машины ставят трубу с минимальным сечением 25 мм. Вода здесь сливается небольшими порциями.
• Чтобы вывести все стоки из жилища во внешнюю систему, монтируют трубопровод диаметром не менее 200 мм.

Соединение гофрой

Часто подключение сантехники производится с помощью гофры. Эта
соединительная деталь выделяется своей пластичностью, возможностью изгибаться и
растягиваться до необходимого размера. Использование гофры позволяет мастеру
получить свободу движений и облегчить процесс подключения унитаза

Однако важно
помнить, что гофра должна быть установлена под определённым наклоном, чтобы
обеспечивалась хорошая проходимость стоков. Кроме того, при выборе такого
варианта соединения следует обеспокоиться материалом стенок гофры

Он должен
быть прочным и обеспечивать надёжность эксплуатации.

Соединение гофрой

Этапы подключения

Применение гофры следует использовать тогда, когда нет
возможности взять для работы другую арматуру. Соединение унитаза с канализацией из пластиковых труб
состоит из следующей последовательности действий:

1. Сжатая труба соединяется с канализационным отверстием, а стыковочное место в обязательном порядке промазывается силиконом.
2. Сантехнический прибор соединяется с обратным концом гофры. Проверяется надёжность подключения простым набором в ёмкость для слива небольшого количества воды и последующим её спуском. Это позволит проверить отсутствие протекания.
3. Размечается место будущих отверстий для последующего закрепления оборудования. Процедура достаточно простая и подразумевает установку сантехники на постоянное место дислокации, и отметку будущих дырок с помощью простого карандаша или фломастера.
4. Унитаз убирается, а на месте отметок просверливаются дырки и вставляются дюбеля.
5. Далее следует этап соединения унитаза и системы спуска. Обязательно следует промазать место соприкосновения деталей герметиком. На этом этапе работы необходимо проверить надёжность крепления на наличие подтекания. Когда вода уходит без проблем, можно продолжать монтаж оборудования. Если ситуация обстоит иначе, тогда придётся заново перепроверять расчёты по высоте наклона гофры.

Проверяем устойчивость

После установки и закрепления унитаз необходимо проверить на устойчивость. При наличии люфта необходимо снять сантехнику и выполнить стяжку цементом под полом для выравнивания.

На последнем этапе важно герметично промазать места стыка унитаза с напольным покрытием. Процесс завершён

Остаётся дождаться момента полного высыхания
герметика и можно пользоваться новым унитазом по назначению

Процесс завершён. Остаётся дождаться момента полного высыхания
герметика и можно пользоваться новым унитазом по назначению.
