Пошаговая инструкция, как разобрать стиральную машину индезит своими руками

Неисправности Индезит BIA 181 NF

Холодильник двухкамерный, с нижним расположением морозильника имеет класс энергоэффективности А. Аппарат с одним компрессором с полным Ноу Фрост в камерах. На форумах модель характеризуют, как надежную , неисправности случаются, но мастера советуют внимательно отнестись к обслуживанию.

Модель с наружным конденсатором, закрепленным в виде решетки над мотором прослужит дольше, если раз в год тщательно очищать теплообменник от пыли и шерсти домашних животных.

Если холодильник Индезит не морозит, могут быть выявлены неисправности:

• повреждение в сети или отсутствие питания.
• неисправности терморегулятора;
• утечка фреона в связи с появлением свищей в испарителях или трубках с хладагентом;
• пробка в капиллярной системе.
• выход из строя мотора-компрессора.

Система Ноу Фрост в обоих камерах расположена за стенкой холодильника. Охлаждение продуктов происходит потоком воздуха, конденсат осаждается внутри системы. Основным признаком неисправности холодильника Индезит с воздушным охлаждением служит появление льда внутри камеры и повышение температуры из-за нарушения теплообмена.

После полной разморозки камеры с неработающим вентилятором выяснится:

• отказал таймер оттайки;
• разрыв в цепи питания нагревателя;
• сломался вентилятор.

Если под холодильником образуются лужи, нужно проверить целостность и исправность системы отвода конденсата в емкость, установленную на компрессор.

Появление изморози в холодильнике при работающем вентиляторе сигнализирует о нарушении герметичности камеры. Необходимо проверить прилегание уплотнителя, его целостность. Отрегулировать или устранить провисание двери. Подобрать более корректный режим работы. Оптимально, выбрать среднюю настройку.

Преимущества «РемБытТех»

• Диагностика и выезд специалиста бесплатны. Оплате подлежат только работы по замене электронного модуля (или командоаппарата) и стоимость самого блока, если вы заказали замену «под ключ».
• Мастера с опытом от 5 лет. Мы не экономим на персонале и набираем в штат самых квалифицированных специалистов, с опытом работы от 5 лет и только по рекомендациям коллег.
• Замена в течение 24 часов после вызова. Меняем модуль на дому в течение суток после обращения. Стиралка вновь будет в строю в день вызова или на следующий.
• Ежедневный график работы с 8-00 до 22-00. Работаем без праздников и выходных. Подстраиваемся под клиента, приезжаем тогда, когда удобно вам.
• Программа скидок. Даём скидку на ремонтные работы. Пенсионерам – 10% по паспорту или пенсионному удостоверению, малообеспеченным гражданам – 5% по социальной карте москвича.
• Гарантия 1 год. Только на ремонтные работы, если плату покупали вы сами. Или на работы и деталь, если заказывали услугу «под ключ».

Причины и профилактика поломки

Плата управления в стиральной машинке Индезит чаще всего выходит из строя в силу следующих причин:

1. Была куплена машинка с заводским браком.
2. Часто происходят перепады напряжения.
3. На электронику попала вода.
4. Вышел из строя один или несколько датчиков.
5. В машинке паразитируют насекомые.

Чтобы не допустить поломки, необходимо установить стабилизатор напряжения, подключать прибор в сеть через адаптер. В доме нужно вывести насекомых, а также не допускать попадания воды на плату.

Проблемы с подшипниками или блоком управления

В ранее выпускаемых моделях стиральных машин Indesit, особенно итальянского производства, получить доступ к подшипниковому узлу достаточно просто. Делается это следующим образом:

1. Слив воду и отключив прибор от электросети, демонтируйте верхнюю и заднюю панели.
2. Снимите ремень, посредством которого двигатель вращает барабан и заблокируйте последний с помощью хомута или бруска из древесины.
3. Отсоединив провода от термостата, выкрутите винты, фиксирующие подшипниковый узел на крышке бака. Следует быть готовым к тому, что они будут поддаваться с большим трудом.
4. Ослабив хомут, удалите крышку бака с уплотнителем, после чего вы увидите подшипник.
5. На ось барабана подшипник сажают с натягом, поэтому для его демонтажа нужен специальный инструмент – съемник. Вместе с изношенным подшипником нужно удалить и сальник. После установки новых деталей агрегат собирается в обратном порядке.

Устанавливайте только оригинальные подшипники. Среди деталей, выпускаемых другими производителями, часто попадаются низкокачественные.

В машинках последних серий бак выполнен цельным, так что добраться до подшипников теоретически невозможно. Предполагается, что машинка в случае подобной неисправности попросту должна быть утилизирована. Но инженеры в отечественных сервис-центрах нашли способ снова сделать «стиралку» Indesit ремонтопригодной. Бак разрезается вдоль сварного шва, после чего все находящиеся внутри элементы становятся доступными.

После замены подшипников нужно собрать машинку и осуществить ее пробный запуск. Если все было сделано правильно, агрегат будет работать без посторонних шумов

Также во время испытаний обратите внимание, не вытекает ли из корпуса вода. Если протечки все же появились, машинку нужно снова разобрать и собрать более тщательно

Возможно, понадобится замена уплотнителей.

Схема устройства блока управления стиральной машины Индезит

Кое-какие из неисправностей в блоке управления могут быть устранены только сервис-инженером. Так, например, если электроника «сошла с ума» из-за скачков напряжения, понадобится перепрошивка. Иногда выходит из строя процессор, который приходится менять. Но иногда «вылечить» главную плату может и сам пользователь. Как и в сетевом фильтре, на ее контактах может образовываться конденсат, обуславливающий их замыкание.

Поврежденные контакты выявляют с помощью тестера (довольно кропотливая работа), после чего их нужно заменить. Новые контакты целесообразно изолировать герметиком, как было описано выше.

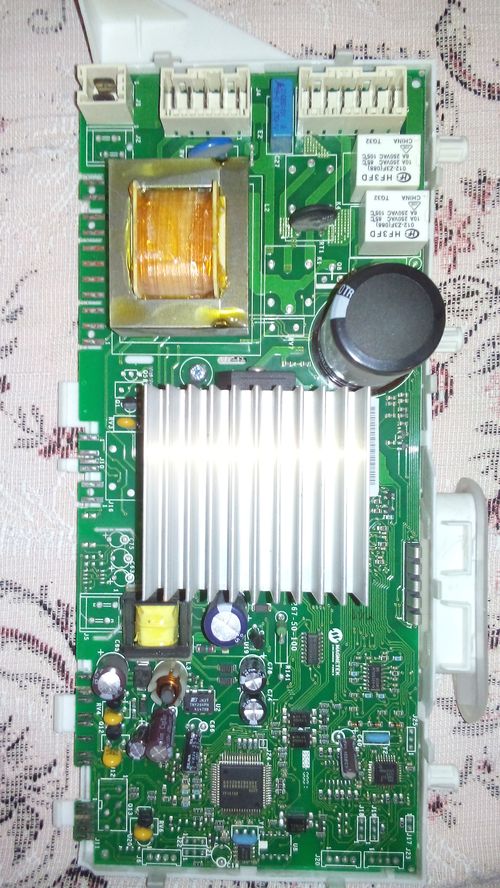

Модуль стиральной машины Indesit: признаки неисправности

Прежде, чем приступить к ремонту, необходимо изучить устройство. Это позволит правильно определить поломку

Первое, на что следует обратить внимание – это электронный код, который отображается на экране. Он укажет номер ошибки

Также понять, что устройство поломано, помогут такие признаки:

• белье не отжимается;
• на панели светятся индикаторы;

• как только вода набралась, сразу сливается;
• стирка не заканчивается в установленное время, а продолжается далее;
• нарушена работа программ;
• не наблюдаются вращения барабана;
• нарушена работа двигателя;
• вода подается не той температуры, которая предусмотрена выбранной программой;

Таким образом, необходим ремонт модуля стиральной машины Индезит. В основном выполняться замена или перепрошивка для некоторых элементов. К ним относят тиристор, реле, варисторы и другие. А при выходе из строя микроконтроллера проводится установка нового плата.

Схемы стиральной машины Индезит

Электронный модуль к стиральной машине Индезит может быть присоединен тремя вариантами:

• Отдельно с двигателем;
• Совмещаясь с программаторами;
• Электронным способом. Это современный вариант и встречается чаще.

Чтобы проведенная работа по ремонту устройства была плодотворна и выполнена быстро, необходимо изучить схемы. Они прилагаются в инструкции и являются основополагающими. Схемы модулей стиральных машин Индезит отличаются в зависимости от модели оборудования W105TX и Wisl 82. Они состоят из устройств, которые соединены между собой, и обеспечивают работу оборудования. Схемы W105TX и Wisl 82 приведены на фото ниже.

Схема модуля управления стиральной машины Индезит – это основное, что поможет в ремонте. Без нее разобраться в работе устройства практически нереально.

Подключение двигателя к сети 220 В

Если вам потребовалось подсоединить электродвигатель машины к сети 220 вольт, то необходимо учитывать характерные черты данной детали. Ее особенности состоят в следующем:

• не нуждается в пусковой обмотке;
• для пуска не понадобится начальный конденсатор.

Для пуска нам понадобится объединить кабель в моторе. Два белых провода, размещенных по левую сторону, мы использовать не станем. Они нужны для замера витков электродвигателя. Следующий — красный провод. Он проходит на обмотку статора. За ним есть коричневый провод. Он также ориентирован на одну из обмоток статора. Серый и зелёный кабель подключены к щёткам мотора.

Для того чтобы показать вам схему подсоединения более наглядно, мы создали следующую схему:

1. К одному из выводов обмотки подключим единственный кабель 220 В.
2. В следующую подключим одну из щёток. В щётку двигателя машины подсоединим 2-й провод 220 В.

После этого вы сможете включить мотор в сеть 220 и проконтролировать его функциональность. Если вы все произвели верно, то заметите, как крутится движущаяся часть двигателя и услышите шум его работы. Если все нормально, значит, мотор готов к применению. Кстати, при таком подсоединении он перемещается в одну сторону.

А что необходимо сделать, чтобы изменить вращение? Как вы знаете из схематического отображения, для того, чтобы поменять направление верчения, нам потребовалось поменять местами подсоединения щёток электродвигателя. После переключения мотора вновь выясните его функциональность, подсоединив его к сети.

Кстати, чтобы упростить вам работу, мы приняли решение добавить видеоруководство, в котором описан весь процесс подсоединения двигателя от машины к электричеству.

Способ подсоединения двигателя с современной машины в этой статье базируется непосредственно на том использованном материале, который показан в видео.

Инструкция по подключению

При использовании любого двигателя от стиральной машины, будь то деталь от агрегата Indesit или от старой доброй «Вятки», следует помнить о том, что для его запуска не понадобится пусковая обмотка и подобные устройства не запускаются через конденсатор.

Для начала ознакомьтесь со схемой подключения электродвигателя стиральной машины (распиновкой) на фото ниже. На ней отображены все соединения мотора, по которым будет легко сориентироваться даже неопытному мастеру.

На первый взгляд может показаться, что идущих от мотора проводов слишком много. Обычно электродвигатели от стиральных машин обозначают по количеству проводов, которые идут от детали. Наиболее часто встречаются моторы с 4 выводами, но также бывают элементы с 3 выводами, с 5 выводами, с 6 выводами и с 7 выводами. Как видно из вышеприведенного рисунка, не все соединения будут нужны в процессе подключения – только провода от ротора и статора. Чтобы было легче сориентироваться, предлагаем разобраться с проводами разных цветов, которые имеются на раздаточной коробке мотора:

1. Белые провода (2 шт.) подсоединяются к тахогенератору (датчику Холла).
2. Красный и коричневый идут на обмотку к ротору и статору.
3. Зеленый и серый подключаются к графитовым щеткам.

В зависимости от модели стиральной машины провода могут быть окрашены в другие цвета, но принцип их подключения одинаковый. Чтобы найти соответствующие пары, прозвоните по очереди каждый элемент. Сопротивление проводов от тахогенератора составляет 60-70 Ом. Уберите их в сторону и соедините изолентой – данная пара не понадобится для подключения. Далее последовательно прозвоните оставшиеся провода.

В первую очередь нужно соединить щетку ротора с обмоткой статора, как показано на схеме выше. Для данной процедуры создаем перемычку (на рисунке она розового цвета) и изолируем ее с помощью изоленты. У нас остается свободными два провода: от второй графитовой щетки и от обмотки ротора. Их нужно подсоединить к сети напряжения.

Чтобы изменить направление вращения, необходимо просто перекинуть перемычку на другие контакты. В завершение не забудьте подсоединить к схеме кнопки включения и выключения, чтобы удобно было запускать прибор и отключать его.

Чтобы управлять скоростью вращения вала, можно отдельно приобрести и встроить плату регулировки оборотов электромотора

Коллекторные двигатели стиральных машин обеспечивают достаточно высокие обороты, которые не всегда уместны для домашних бытовых приборов. Чтобы установить регулятор скоростей, можно использовать реле интенсивности света, которое нужно будет впаять в микросхему устройства. Если вы не имеете навыков работы с электроникой, лучше доверить такую процедуру профессионалу.

Подключение электродвигателя – посильная задача для домашнего мастера. Чтобы результат вас не разочаровал, соблюдайте последовательность действий и меры безопасности.

Как можно применить двигатель

Электродвигатели, которыми оснащены современные агрегаты, например, фирмы Indesit, довольно надежны и долговечны. И даже деталь от старой стиральной машины такой марки, как «Вятка», может прослужить еще долго после того, как сама техника безнадежно устарела.

На основе двигателя от стиральной машины можно изготовить точильный аппарат

В стиральной машине электромотор выполняет вращение вала, который приводит в движение барабан. Если деталь снять с агрегата, к валу можно прикрепить самые разнообразные насадки, в результате чего получатся новые инструменты и приспособления. Наиболее распространенные способы применения электродвигателя:

1. Точильный аппарат (заточной станок). Считается самым простым вариантом использования мотора. Двигатель закрепляют на ровной поверхности, а к валу присоединяют круглый точильный камень. Станок может использоваться для заточки ножей, ножниц или инструментов.
2. Бетономешалка. Для ее изготовления используются мотор и бак от старой стиральной машины.
3. Специальный вибратор или вибростол для производства бетонных изделий. Создаваемыми вибрациями мотор может способствовать усадке бетона, именно это свойство и используется при изготовлении этих инструментов.
4. Приспособление для измельчения корма для домашних животных. Для этого достаточно на валу закрепить ножи. Это устройство можно использовать и для того, чтобы измельчать большие объемы корма, например, травы для крупного рогатого скота.

Мы перечислили лишь малую часть приспособлений, которые могут получиться из мотора стиральной машины. Для того чтобы изготовить одно из них, или придумать свой вариант применения, нужно знать, как подключить двигатель, чтобы не сгорела обмотка.

Подготовка

Прежде чем приступать к ремонту, нужно убедиться в наличии необходимых инструментов. Вам могут потребоваться:

• набор плоских и крестовых отверток;
• торцевые и рожковые ключи;
• набор головок и вороток;
• молоток;
• мультиметр;
• долото;
• ножовка по металлу;
• пассатижи;
• средство WD-40;
• шило.

Для того чтобы разобрать стиральную машину, могут понадобиться самые разные инструменты

Обратите внимание, что представленный перечень средств и инструментов – максимально широкий и позволяет выполнить любой ремонт. В ряде случаев можно обойтись гораздо меньшим набором

Вы должны понимать, что работа по устранению неисправности может продолжаться не один день, а снятые детали займут много места. Поэтому, если есть возможность, перенесите агрегат в гараж, сарай или любое другое подсобное помещение, где он не будет мешать, а запчасти можно аккуратно разложить.

Если свободного помещения нет, организуйте работу на месте: подготовьте участок пола размером не меньше 2 х 2 м, убрав с него ковры, мебель и застелив пленкой или старыми газетами. Стиральную машину отключите от всех коммуникаций и аккуратно отсоедините шланги.

Обязательно нужно слить остатки воды из бака, чтобы при разборке она не попала на другие детали. Для этого подстелите под машинку сухую тряпку, выкрутите сливной фильтр и дождитесь, пока вся вода не стечет из отверстия. Также извлеките лоток для моющих средств (обычно для этого нужно нажать на фиксатор, расположенный посередине, и одновременно потянуть деталь на себя) и вместе с фильтром отложите в сторону.

Итак, стиральная машина Indesit к разборке готова, за что браться в первую очередь?

Как можно починить машинку Индезит самому

Далее мы поговорим о ремонте стиральной машины Индезит своими руками. Дадим советы с фото и видео, поэтапно рассмотрим все работы, которые вы можете провести без помощи мастера.

Проверка и замена ТЭНа

Чтобы обнаружить поломки, связанные с перегоревшим нагревателем, не понадобится много усилий. Проблемы с нагревателем можно выявить по ряду признаков:

• В подавляющем большинстве случаев машинка Индезит сама сообщает владельцу о поломке ТЭНа. На экране отображается ошибка F07, или мигают 1-й, 2-й и 3-й индикатор.
• Косвенные признаки тоже укажут на его поломку. Так, порошок может не растворяться при стирке, потому что вода не греется.
  Через 20 минут после запуска программы дотроньтесь до люка: если он холодный, значит, ТЭН не работает.

Чтобы найти, проверить и извлечь ТЭН, действуйте так:

1. Возьмите подходящую отвертку и открутите заднюю панель, которая обычно крепится четырьмя болтами.
2. Снизу бака вы увидите 2 контакта, торчащие из его стенки. Это хвостовик нагревателя – сам ТЭН расположен под барабаном. Снимите проводку с нагревателя и датчика (находится внутри нагревателя).
3. Возьмите тестер и произведите замеры — прислоните щупы к контактам. Если аппарат покажет значение в районе 20-40 Ом, значит, нагреватель в порядке. Если значение 0, то ТЭН замкнуло, а 1 или ∞ говорят об обрыве нагревателя.
4. Заодно проверьте, не пробивает ли ТЭН на корпус. Для этого включите на тестере режим зуммера. Щупы приложите так: один к контакту, второй к корпусу. Если все в порядке, то тестер работает тихо, если есть пробой, он будет пищать.
5. Далее снимите старый ТЭН, даже если показатели тестера в норме. Для этого открутите центральный крепеж, отвинтив гайку. Достаньте уплотнитель.
6. Осмотрите ТЭН. Если на нем толстый слой накипи или темные пятна, то 100% нужна замена элемента.

1. Прежде чем устанавливать ТЭН, очистите место, в котором он крепится, от накипи и мусора. Если руками это сделать сложно, используйте проволочный крючок или щетку для чистки бутылок.
2. Установите новый ТЭН, подключите провода и соберите машинку.

Замена сетевого фильтра

Неисправности стиральных машин Индезит и их устранение – проблема многих пользователей, особенно по вине заводского брака. Но если фильтр не бракованный, значит его «добили» неблагоприятные условия эксплуатации – высокая влажность в помещении или постоянные скачки напряжения в сети.

Пока в компании «Индезит» думают, как защитить фильтр от нестабильного напряжения в наших домах, мы расскажем, как провести ремонт самостоятельно. Действуйте по такой схеме:

1. Снимите верхнюю крышку, открутив болты, которыми она крепится.
2. Фильтр расположен на обратной стороне сетевого шнура, как вилка — только внутри машинки.
3. Найдя фильтр, открутите шуруп, на котором он держится.
4. Ремонт детали невозможен. Нужно заменить элемент, купив оригинальную деталь.

Из опыта пользователей:

Владелец СМ Индезит пришел в мастерскую, уже отчаявшись что-либо изменить: с его слов, он менял фильтр уже 3 раза. Его работоспособности хватало от силы на 5 месяцев. Мастер осмотрел машинку, и сказал, что фильтр перегорает из-за высокой влажности. Он установил новую деталь, а контакты, идущие к ней, обработал силиконовым герметиком. Счастливый обладатель второй год пользуется машинкой.

Замена подшипников, ремонт платы

Есть работы, требующие сил, времени, инструмента, а главное – опыта и знаний. Но мы не можем о них не поговорить: сбой в контроллере и износ подшипников – тоже возможные неисправности стиральной машины Индезит.

Самая сложная работа – с подшипниками. Сложность кроется не столько в разборке корпуса, сколько в баке. Изготовители сделали бак максимально надежным, поэтому он устроен таким образом, чтобы его нельзя было разобрать.

Поэтому мастера сервисных центров наловчились в этом вопросе, и просто распиливают бак на 2 части по сварному шву. Решение дельное – это помогает и экономит финансы, так как дешевле распилить бак, чем менять полмашины.

Конечно, не всем домашним умельцам такая работа будет по плечам, но попытаться можно. Вооружитесь советами из видео:

Что касается блока управления, то в 9 из 10 случаев достаточно просто перепаять контакты.

Схема стиральной машины Indesit такова, что контакты расположены в неблагоприятных местах и подвержены воздействию влаги. Из-за конденсата они окисляются, замыкают, а блок управления отказывается работать.

Теоретически отремонтировать блок управления легко, а вот на практике нужно долго и нудно, вооружившись тестером, проверять по очереди все элементы платы и контакты. Только там можно найти и локализировать поломку.

Ремонт этой детали лучше поручить хорошему мастеру, а с остальным вы справитесь сами.

Особенности удаления по типу

Существует несколько видов рисунков, изготовлены они из разных материалов, в связи с чем способы удаления будут отличаться.

Предлагаем ознакомиться Чем отмыть бетономешалку от цемента

Термонаклейка

Тканевая основа может быть выполнена из сатина, бархата, атласа или флекса. Такими принтами декорируются куртки, футболки, джинсы, обувь, спецодежда. Легко наносятся и так же просто снимаются.

Виниловые наклейки

Неплотные наклейки схожи с термопечатью. Лучше всего убирать их с помощью утюга и бумаги, это самый действенный и быстрый способ. После удаления остаются жирные пятна, которые легко снимаются средством для посуды или тряпкой, смоченной в уксусе.

Это — обычный необъёмный рисунок, который переводится на одежду с помощью утюга. Такой вид печати подходит только для хлопчатобумажной ткани. Идеально для выведения термопечати подойдёт любой прозрачный алкоголь. Перед тем как стереть надпись с футболки спиртом, можно слегка прогреть её утюгом. Краска станет мягкой, и раствор быстрее справится со своей функцией.

Для удаления таких принтов подойдёт ацетон или растворитель. Они отлично снимают краску и клей. Не всегда термопечать может быть выведена качественно. Если вещь светлая, то есть вероятность, что останутся цветные разводы.

Стразы и блестки

Стразы удаляются абсолютно любым способом. Если хотите справиться быстро, то подойдёт утюг, но, возможно, останется клей. Когда позволяет время, используйте морозильную камеру. Быстро справится с задачей растворитель, но после него необходимо выстирать одежду.

Если ваша кофточка украшена блёстками, то от них можно избавиться с помощью скотча или специального ролика. Достаточно прислонить глиттер и резко оторвать. Все блестяшки останутся на липучке.

Как снять основные детали

Стоит отметить, что существует множество марок стиральных машин, самыми популярными считаются: Samsung, LG, Indesit, Bosch, Ariston (Hotpoint-Ariston), Zanussi, Kaiser, Whirlpool. Конечно, каждая из них имеет свои конструктивные особенности, но основные узлы агрегатов и их расположение не сильно различаются, поэтому и порядок разборки будет приблизительно одинаковым.

Перед вами схематичное изображение основных узлов стиральной машины

Чтобы проверить контакты и трубку прессостата или осмотреть впускной клапан, достаточно снять верхнюю панель. Другие ремонтные работы в основном также начинают со снятия этой части корпуса. Обычно болты, которыми крепится панель, расположены с задней стороны машинки, а иногда их можно найти по бокам.

Чтобы осмотреть впускной клапан, достаточно снять верхнюю панель

Заднюю панель снимают после того, как будут выкручены винты, которые ее держат. В некоторых моделях стиральных машин сзади есть крышка, которую тоже можно открыть. Но если вы планируете масштабный ремонт, лучше сразу удалить всю панель. Непосредственно за ней размещен приводной ремень, который снимают, аккуратно прокручивая колесо шкива по часовой стрелке.

Для масштабного ремонта недостаточно снять часть задней панели – лучше сразу убрать ее полностью

Приборная панель крепится несколькими винтами, расположенными в нише лотка для моющих средств, а также часто держится на защелках. Прежде чем снимать деталь, нужно отсоединить проводку и патрубки, прикрепленные к нише лотка.

После выполнения указанных работ можно приступать к ремонту или замене трубчатого электронагревателя (ТЭНа), приводного ремня или сливного насоса. Если же требуется разборка барабана стиральной машины, демонтаж нужно продолжить. В верхней части агрегата следует снять противовес (бетонный камень), патрубок, соединяющий отсек для порошка с баком, клапан забора воды и его контакты, а также прессостат, его трубку и контакты.

Чтобы освободить верхнюю часть бака, нужно демонтировать противовес, патрубок, клапан забора воды и прессостат

Перед тем как демонтировать переднюю крышку, снимают дверцу люка и отсоединяют резиновую манжету. Начинать работу нужно с манжеты – аккуратно отогнуть ее и снять с панели, оставив на баке. С дверцей также не должно быть трудностей – достаточно открутить несколько болтов, которые удерживают петлю.

Перед тем как снимать переднюю крышку, нужно демонтировать резиновую манжету

Переднюю панель аккуратно демонтируют, предварительно открутив винты, которые ее крепят.

Переднюю панель снимают после того, как будут откручены фиксирующие ее винты

В нижней части агрегата нужно демонтировать электродвигатель, ТЭН, нижний противовес, сливной патрубок и амортизаторы, на которых держится бак.

ТЭН в большинстве машин расположен непосредственно под баком. Иногда доступ к нему можно получить с передней стороны агрегата, но чаще окончание детали находится сзади, узнать его не сложно по контактам и гайке, расположенной между ними. Все эти детали снимают, а сам ТЭН аккуратно расшатывают в гнезде и извлекают.

ТЭН расположен под баком, чтобы снять его, нужно отсоединить контакты и выкрутить гайку, расположенную по центру

Чтобы демонтировать двигатель, с него нужно снять фишку питания и провод заземления, а затем открутить крепящие его болты (обычно их четыре).

Амортизаторы и сливной патрубок удобно снимать, предварительно уложив стиральную машину на бок. При помощи пассатижей удаляют хомут и отсоединяют сливной патрубок от насоса. Затем откручивают крепления амортизаторов и снимают бак со специальных крюков.

Чтобы демонтировать сливной патрубок, нужно ослабить и снять хомуты, удерживающие его

После всех манипуляций бак можно вынуть из корпуса стиральной машины. Но и этого может быть недостаточно, если нужно полностью заменить деталь или проверить состояние подшипников, расположенных в барабане.

Виды электрических двигателей

Двигатель электрический — это функционирующая от электричества машина, перемещающая различные элементы с помощью привода. Производят асинхронные и синхронные агрегаты.

Синхронный двигатель

Ещё со школьной скамьи установлено, что при взаимном приближении магниты притягиваются или отталкиваются. Первый случай появляется у разноименных магнитных полюсов, 2-й — у одноименных. Разговор идёт о стабильных магнитах и постоянно организовываемом ими магнитном поле.

Кроме представленных, есть неустойчивые магниты. Все без исключения помнят пример из учебника: на рисунке представлен магнит в форме обычной подковы. Между его полюсами размещена рамка, сделанная в форме подковы с полукольцами. В рамку подавали ток.

Поскольку магнит отвергает одноименные и притягивает разные полюса, вокруг этой рамки появляется электромагнитное поле, что разворачивает её в вертикальном положении. В результате на нее действует обратный основному случаю по символу ток. Модифицированная полярность крутит рамку и снова отдаёт в горизонтальную область. На этом убеждении и сформирована работа синхронного электродвигателя.

В настоящей схеме ток подаётся на обмотку ротора, представленного рамкой. Источником, который создает электромагнитное поле, считаются обмотки. Статор осуществляет функции магнита. Кроме того, он сделан из обмоток либо из комплекта стабильных магнитов.

Частота вращения ротора такого электродвигателя такая же, как у тока, который подан на клеммы обмотки, т. е. они трудятся одновременно, что и дало наименование электродвигателю.

Асинхронный аппарат

Чтобы разобраться с принципом работы, вспоминаем картинку: рамка (но без полуколец) расположена между магнитными полюсами. Магнит сделан в форме подковы, окончания которой объединены.

Начинаем его медленно крутить вокруг рамки, наблюдая за происходящим. До какого-то момента перемещения рамки не наблюдается. Далее, при конкретном угле поворота магнита, она начинает вертеться за ним с быстротой меньшей, чем темп последнего. Работают они не одновременно, поэтому моторы именуются асинхронными.

В настоящем электродвигателе магнит — это помещённая электрообмотка в пазах статора, в который подан электроток. Ротор же считается рамкой. В его пазах присутствуют соединённые накоротко пластинки. Его так и именуют — короткозамкнутый.

Отличия электродвигателей

Внешне моторы распознать сложно. Их главное отличие составляет правило работы. Разнятся они и по сфере применения: синхронные более сложные по конструкции, используются для приведения в действие такого оснащения, как насосы, компрессора и пр., т. е. работающего с постоянной быстротой.

У асинхронных при нарастании перегрузки снижается частота верчения. Ими снабжается огромное количество приборов.

https://

Диагностика стиральной машины Индезит своими руками

Для самостоятельного ремонта необходимо определить направление поиска поломки

Если это стиральная машина с механическим управлением, то нужно обращать внимание на признаки, характерные для определенных неисправностей

Например, при появлении течи снаружи следует искать нарушение в подключении электромагнитного клапана, проверить целостность манжеты люка, отследить герметичность сливных путей.

Полное «молчание» машинки свидетельствует о поломках в электронике или обрыве контакта. Если лампочки загораются, но вращение не запускается, то вероятно проблемы в двигателе. Застои воды относятся к неисправности помпы или забитом фильтре. Если все работает, но стирка происходит в холодной воде, то проблемы с ТЭНом или сопутствующим датчиком температуры.

Ремонт стиральной машины Индезит своими руками выполнить легче, если она с электронным управлением, которое обладает самодиагностическим модулем, способным распознать проблемное место. О найденной поломке техника сообщает кодом на дисплее. Он состоит из буквы F нескольких цифр. Вот те коды, при которых возможно устранение неисправности своими силами:

• 02 — элементарный перегруз, не дающий двигателю вращать барабан, или поломка подшипника;
• 03 — поломка ТЭНа или самого датчика температуры;
• 04 — нет точных данных об уровне жидкости (забитый впуск);
• 05 — застой воды, по причине поломки помпы или засора в коммуникациях;
• 07 — нет нагрева жидкости;
• 08 — замыкание ТЭНа;
• 10 — поломан датчик уровня;
• 13 — нарушен режим сушки;
• 16 — поломка подшипника, перегруз барабана или плохо закрытая дверца (в устройствах с вертикальной загрузкой);
• 17 — УБЛ сломан или плохо закрыт фронтальный люк.

Если загорелся один из вышеперечисленных кодов, то можно настроиться на самостоятельный ремонт. При высвечивании других ошибок придется вызывать мастера. Далее рассмотрим способы устранения неисправностей стиральной машины Индезит своими руками по двум категориям: механические поломки и выход из строя электронного оборудования.

Двухкамерные и двухкомпрессорные модели

В большинстве доступных двухкамерных моделей общий фреоновый контур: после прохождения по испарителю морозильной камеры, хладагент направляется в основную камеру, а лишь оттуда – в компрессор.

Разница температур достигается значительным отличием длины змеевика, которую не удалось отразить на схеме: в морозилке он полностью покрывает 4 грани, а в отсеке с плюсовой температурой– лишь небольшую часть задней стенки

Мотор выключается по сигналу термореле, расположенному в основной камере, общая схема электрики не отличается от однокамерных моделей.

В холодильниках No Frost эта система часто реализована одним общим испарителем, расположенным в перегородке между камерами. Разница температур регулируется турбинами и количеством воздуховодов, подробнее о таких моделях и их электрике поговорим далее.

Двухкомпрессорные модели позволяют независимо управлять температурой в каждой камере. По сути, это два отдельных, независимых устройства в одном корпусе – соответственно, и электрическая схема полностью продублирована: отдельный терморегулятор для каждой камеры, отдельное пускозащитное реле для каждого компрессора.

Независимая регулировка температуры в каждой камере возможна и с одним компрессором, при двухконтурной системе. Она может быть реализована различными способами: с преимуществом заморозки или абсолютно независимыми контурами.

В первом случае термостат холодильной камеры при достижении заданной температуры перекрывает клапан, и фреон начинает циркуляцию по малому кругу – только через морозилку. Компрессор останавливается при размыкании контактов термостата морозильной камеры.

Двухконтурная система позволяет добиться независимой регулировки температуры камер, не повышая энергопотребление и уровень шума, при прочих равных характеристиках стоит дешевле двухкомпрессорных моделей

Во втором варианте фреон имеет возможность циркуляции по любому одному из контуров или по обоим сразу, а регулируется этот процесс открытием и закрытием определенных клапанов по сигналу электронной платы управления.
