Экран под ванну своими руками

Пошаговый монтаж

Вначале создается несущий каркас, к которому будет крепиться экран. Определяется вертикаль с помощью строительного уровня, и полученная линия фиксируется мелом или маркером.

Для прямоугольной ванны

Каркас под нее может выполнять как из профиля, так и из дерева. Деревянный материал прочный и долго служит, но учитывая то, что его используют в помещении с высокой влажностью, лучше использовать заготовки из лиственницы, ольхи или кедра.

При использовании других пород дерева бруски потребуется обработать антисептиком, чтобы предупредить их гниение. Желательно заготовить бруски сечением 40×40 мм – самый ходовой размер и удобный в обустройстве деревянного каркаса.

Получение ровного каркаса зависит от правильности разметки:

• она начинается с углов ванны, расположенных у стен, вертикальные линии определяются с помощью отвеса;
• отступают 2 см и повторяют действие с отвесом, чтобы определить вторую вертикальную линию, а на полу в точке ее касания рисуют квадрат со сторонами 2 см;
• внешний и внутренний углы квадрата соединяют с такими же углами на противоположной стене ванной горизонтальными линиями.

По размеченным линиям устанавливают деревянные брусья:

вначале укладывается горизонтальный брус, его закрепляют саморезами к полу, если он деревянный, а в случае с бетонной поверхностью используются дюбеля.

• затем фиксируются вертикальные стойки также саморезами, но уже к стене;
• верхний горизонтальный брусок крепится к угловым стойкам при помощи металлических уголков;
• устанавливаются вертикальные стойки с расстоянием в 50-60 см.

Крепление проверяют на прочность и переходят к установке полос. Стартовая полоса крепится к каркасу саморезами, в местах ее примыкания к горизонтальным и вертикальным элементам ее обрезают под 45 градусов. Снизу полоса прикрепляется по верхушке профиля, чтобы осталось достаточно пространства для установки пластикового плинтуса.

Из пластика нарезаются полоски нужного размера и вставляются в стартовую полосу, их может быть две или больше, главное, чтобы они полностью заполнили экран. На те из них, которые будут раздвигаться, крепят ручки с внешней стороны. Стыки закрываются пластиковыми уголками, а затем вся конструкция проверяется на прочность, проверкой усадки пазов. Если остались какие-то зазоры в глухих соединениях, то их заделывают жидкими гвоздями или силиконом.

В случае обустройства металлического каркаса, чтобы придать конструкции прочности профиль закрепляют не только по ее краям, но и по центру. Нижний профиль может крепиться герметиком или жидкими гвоздями, пластиковый экран имеет малый вес, и они его выдержат. При подготовке стоек и направляющих из металлического профиля потребуются ножницы по металлу.

Для криволинейной ванной

Полукруглые ванны имеют определенный угол изгиба, в каждой модели он свой, с учетом этого при обустройстве пластиковых экранов для такой ванной нужно выбирать панели небольших размеров (шириной до 250 мм). Панели большего размера в домашних условиях не получиться.

Установка экрана для криволинейной купальни заключается в следующем:

• Покупается профиль Ш – образный пластиковый для экрана ванны шириной 20-24 мм и стальные трубки для обустройства стоек диаметром 10 мм.
• Определить высоту каркаса, замерив ее между верхним и нижним профилем. Отмерить длину пластикового изделия можно при помощи угловой линейки, если заготовка длиннее, то излишки устраняются ножом для гипсокартона.
• На стартовую полосу наносят жидкие гвозди и к ней прикрепляют первую пластиковую полоску.
• Последующие полоски вводятся в пазы предыдущей панели.
• Сверху стационарные панели закрепляются скобами или жидкими гвоздями, но делать это нужно аккуратно, чтобы не оставалось отверстий с внешней стороны. Низ прикрепляется саморезами к внутренней стороне профиля.
• Установка последней панели – немного сложный процесс, потому как необходимо точно замерить оставшееся пространство, затем вырезать эту недостающую часть из пластиковой панели. К той части, где она примыкает к стене приклеить стартовую полосу, а затем постараться, не повредив конструкцию, поставить панель в оставшееся место.
• Низ экрана декорируется пластиковым плинтусом, который клеится жидкими гвоздями к лицевой стороне экрана.

Обычно в полукруглых ванных делают одну раздвигающуюся дверцу на том участке, где угол более пологий. Если же предусмотрено две дверцы, то на каждую из них прикрепляется ручка, лучше выбрать скрытый вариант, чтобы не цепляться за них.

Классификация сантехнических экранов

Теоретически экраном называется ограждающая конструкция, подиумом является платформа со ступенями. На практике эти два понятия часто совмещают, экраном называют глухую кладку со ступенями и бортиками для сантехнической чаши. Существует не официальная классификация самодельных экранов по признакам:

технология изготовления – каркасная или кладка;

наличие доступа к коммуникациям – глухого типа, с люками, дверками, съемной панелью, вырезным элементом;

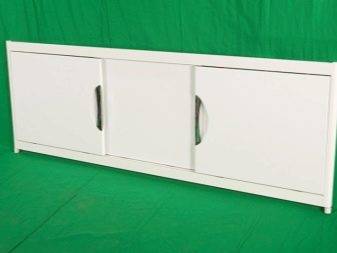

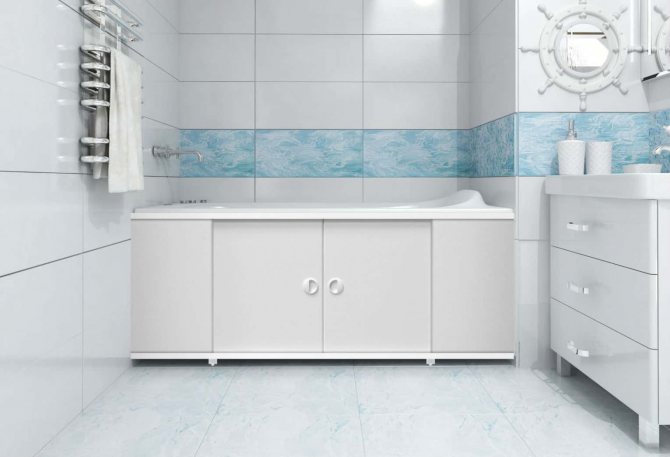

Экран с дверками

• тип открывания дверок – сдвижные, распашные;

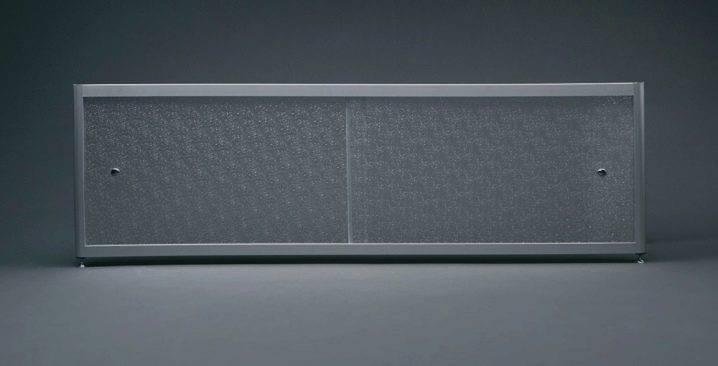

Сдвижные створки

• форма – плоские, с нишами для ног, со ступенями для встраиваемой ванны, односторонние, Г-образные (угловые), островные (овальный, прямоугольный, круглый для чаш соответствующей конфигурации).

Варианты конфигурации для ванн разной формы.

Для сооружения экрана используются материалы:

• перегородочный блок;
• пеноблоки;
• кирпич;
• брусок;
• оцинкованный профиль.

Черновая отделка обычно выполняется гипсокартоном или аквапанелями. В качестве облицовочных материалов используются:

• керамическая плитка и керамогранит;

Экран из плитки

• панель ПВХ;

Облицовка пластиковыми панелями

• МДФ;

Оформление экрана МДФ панелями

• мозаика;

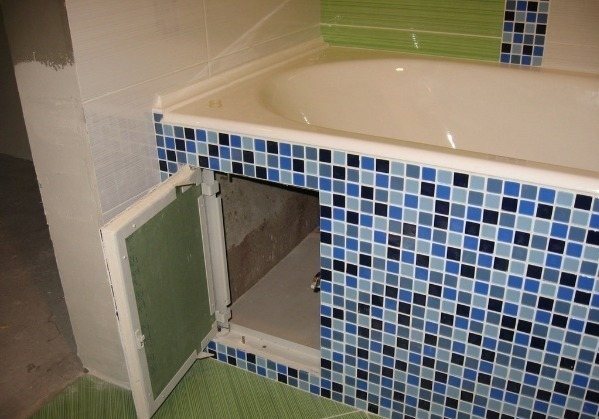

Отделка мозаикой

• вагонка;

Обшивка вагонкой

• листовой пластик;
• мебельная плита, фанера;
• жалюзийные дверки.

При выборе технологии возведения экрана, можно ориентироваться на следующие факторы:

• бюджет ремонта;
• материал ванны;
• трудоемкость работ;
• декоративная ценность и целостность интерьера санузла;
• степень необходимости доступа внутрь конструкции;
• физические, анатомические особенности пользователей.

В данном пособии рассматриваются плюсы и минусы экранов, и приводятся видеоинструкции по изготовлению наиболее популярных вариантов.

Для угловой ванны

Схема криволинейного экрана под ванну.

Вот тут потребуется много терпения и умения. Экран изогнутой формы лучше и проще изготовить из пластика, он легко гнется, влагостойкий. Для установки каркаса необходимо прикрепить к полу направляющие, повторяя форму ванны. К верхней направляющей «жидкими гвоздями» крепятся деревянные брусочки, чтобы зафиксировать верхнюю направляющую. Вырезается панель и вставляется в направляющие. Нижний стык нужно замаскировать при помощи плинтуса такого же цвета. Эффектно смотрится угловая ванна с экраном кирпичной кладки, декорированной мозаичной плиткой.

Варианты оригинальной обшивки экрана:

• ванну можно декорировать шторкой из быстросохнущих нейлоновых, полиэфирных тканей, такие шторки дают легкий доступ к сантехническим коммуникациям, позволяют проветривать пространство под ванной, к тому же закрепить такую шторку можно легко и быстро;
• уютно смотрится экран, изготовленный из специально обработанного дерева. Экран можно сделать под жалюзи, с проемами, которые будут способствовать просыханию древесины, проветриванию;
• визуально расширит пространство комнаты обшивка влагоустойчивыми зеркалами;
• можно обшить обычной клеенкой, которую используют на кухне. Вариант не из долговечных, но не дорогой, легко заменяемый и оригинальный;
• приятно удивит обшивка из искусственной кожи. Смотрится декоративно, а если обшивку украсить аппликациями из искусственной кожи других цветов, то ванна приобретет эксклюзивный вид.

Завершающий этап работы

Окончательной стадией должна стать заделка щелей и стыков, образовавшихся между ванной, каркасом и полом. Эти работы необходимо проводить для того чтобы в процессе эксплуатации во внутрь сооружения не попадала вода. Для лучшей герметизации можно использовать силиконовый герметик, который наносится тонким слоем. После окончательного высыхания герметика все работы по изготовлению панели под ванну можно считать завершенными.

Рекомендации специалистов:

• наряду с деревянным или алюминиевым профилем для создания каркаса можно использовать пластиковый профиль;
• для украшения кирпичного экрана плиткой, вместо клея можно использовать цементный раствор;
• кафельная плитка, окрашенная в идеально ровные оттенки, в дальнейшем доставит немало хлопот во время ухода за ней. Поэтому однотонные цвета использовать нежелательно;
• для декора панели – подойдёт использование мозаики. Необычные цветные чипсы станут ярким украшением комнаты.

После монтажа всей конструкции необходимо обязательно проверить ее на прочность. В случае обнаружения признаков неустойчивости сооружения, нужно сделать дополнительные ребра жесткости.

Инструменты

Инструмент, нужный для изготовления и монтажа экранного перекрытия под ванной зависит от материала его изготовления, конструктивных особенностей. Перечень необходимого инструмента для сооружения и установки практически любых экранов имеет следующий вид:

• Перфоратор, универсальный строительный электроинструмент для разрушения стройматериалов и просверливания отверстий в стеновых перекрытиях, необходимых для крепежа древесного или металлопрофильного каркаса.
• Болгарка требуется для обрезания стального профиля, плитки, пластика, в торговой сети реализуются специальные диски, с помощью которых можно резать дерево и древесноволокнистые плиты.
• При работе с гипсокартоном обязательный электроинструмент — шуруповерт, который значительно ускоряет процесс сборки.
• Металлический уровень необходим для точного размещения экрана по вертикали и горизонтали.
• Шпатели и кельмы для замешивания кладочного раствора или плиточного клея, гребенка для укладки плитки понадобятся в случае монтажа глухого заграждения из керамической плитки, в качестве основы под который берется кирпич, ГКЛ или газосиликатные блоки.
• Рулетка, карандаш, малярный нож, молоток, крестообразная отвертка являются вспомогательными бытовыми инструментами при монтаже различных типов экранных ограждений.

Инструмент для монтажа

Производители

Стоит рассмотреть самых популярных производителей экранов для ванн, у которых есть положительные отзывы.

выпускает надежные ширмы с рамами из ПВХ и панелями из ячеистого полипропилена. Вид экрана очень стильный, модели «Метакам Купе» по своей расцветке стилизованы под лед. Конструкция имеет раздвижные дверцы с двумя створками, длина 148 мм, а высота может регулироваться от 55 до 60 см. Есть возможность делать модели на заказ с цветной фотопечатью, при этом сольвентный оттиск впитывается глубоко в структуру пластика, он не выцветает со временем, а экран можно смело мыть, в том числе и чистящими средствами. Присутствуют регулируемые ножки.

Российский производитель Alavann выпускает практичные и очень красивые экраны под ванну из ламинированного МДФ. Модель купе с тремя раздвижными дверцами имеет размеры 1470х520х50 см, высота может увеличиваться до 60 см. Устройство снабжено элегантными хромированными ручками, может устанавливаться непосредственно на пол или на регулируемые ножки с максимальной высотой 10 см. Корпус, рама и двери сделаны из качественного влагостойкого материала, на товар дается годовая гарантия.

Лицевые экраны «Ваннбок», изготовленные из качественных сортов поливинилхлорида, помогут закрыть полностью пространство под ванной с хорошей герметизацией. Модели имеют длину от 150 до 170 см, снабжены раздвижными дверцами с хромированными ручками. Их достоинством является оригинальность дизайна и большое число модных рисунков и узоров на панелях. Изделия могут быть установлены на пол или на съемные ножки, отличаются прочностью и легкостью монтажа.

Производитель мебели для ванной комнаты Vod-ok предлагает шикарные модели экранов, которые могут вписаться даже в элитный дизайн. Есть варианты текстур «Дуб», «Венге», «Белый», изготовленные из высококачественного МДФ. Двери могут иметь 2 или 3 створки, быть распашные или раздвижные. Модели снабжены элегантными встроенными хромированными ручками, есть регулируемые металлические ножки. Представлены варианты различной длины и ширины, есть возможность выбрать подходящую для любого интерьера ванной комнаты. На товар дается гарантия 2 года.

Экраны для ванны Emmy отличаются высокой прочностью и уникальным дизайном, который подойдет для любого интерьера ванной комнаты. Корпуса изготовлены из алюминиевого каркаса, а стенки и раздвижные дверки из цветного ламинированного МДФ. Материалы не подвержены гниению, развитию грибка и плесени, не боятся влаги и пара. Модели от имеют 3 раздвижные створки с красивыми металлическими ручками. Защитные экраны Emmy «Бланка» имеют две широкие дверцы, существуют разные размеры, на все товары дается гарантия 3 года.

Фирма Europlex выпускает защитные ширмы для ванн из влагостойкого МДФ. Каркас и направляющие для раздвижных дверей изготовлены из прочного алюминия, есть регулируемые металлические ножки и хромированные ручки для створок. Есть возможность выбрать любой понравившийся дизайн и расцветку: белую, бежевую, венге. Ламинированная поверхность корпуса глянцевая и очень легко моется. Высота может регулироваться от 50 до 60 см, представлены различные модели по длине.

Товары «Хаммер» представляют собой оригинальные проекты люков-невидимок. В закрытом виде экран выглядит как целая стена, без каких-либо лишних деталей. Крышка откидывается очень просто, обеспечивая доступ к пространству под ванной. Товары снабжены съемными регулируемыми ножками из хромированной стали, есть различные размеры. Экраны «Хаммер» имеют множество вариантов расцветок, текстур и дизайна, подойдут для любой квартиры.

Панели Triton изготовлены из белого акрила, они будут максимально сочетаться с акриловыми ваннами от одноименного производителя. Есть возможность выбрать нужную длину от 120 до 170 см. Экраны Triton имеют глухую конструкцию, то есть полностью герметизируют пространство под ванной, туда не будет проникать влага и грязь. Все товары выполнены в оригинальной форме с объемным тиснением, глянцевая белая поверхность легко отмывается и защищена от механических повреждений.

Защитные панели для ванны Santek изготовляются разных форм и размеров, есть возможность установить и угловые варианты для данного производителя. Экраны имеют глухую структуру, полностью герметизируют и имеют ярко-белую хорошо моющуюся поверхность. Для изготовления используют высококачественный акрил, изделия очень простые в монтаже. В наличии есть товары длиной от 120 до 170 см, на всю продукцию предоставлена гарантия качества.

Создание конструкций нюансы технологии

К самодельному изделию, как и к заводским, предъявляются определенные требования. В процессе установки предусматривают возможность свободного доступа к коммуникациям. Конструкция должна иметь дверцу, окошко, раздвигающееся или съемное полотно. Материал выбирают в соответствии с условиями помещения: высокая влажность и постоянные перепады температуры. Не все отделочные материалы подходят, некоторые быстро разрушаются.

Экран не служит опорой для ванны, с этой целью применяют ножки. Свободное пространство под чашей используют как нишу для хранения моющих средств, бытовых химпрепаратов, разной мелочи, хотя это необязательно. С внешней стороны тоже можно установить полочки. Этот вариант особенно актуален для небольших помещений.

Экран для ванны из МДФ: плюсы и минусы

Дверка под ванну может быть сделана практически из любого материала. Главное требование – он должен быть влагоустойчивым. Вместе с тем, желательно, чтобы поверхность панелей была гладкой: так, с нее можно будет легко и быстро удалять загрязнения. Одним из популярных материалов для изготовления экранов является МДФ.

Древесно-волокнистая плита обладает такими преимуществами:

1. Экологичность. Сегодня, плиты МДФ изготавливают путем прессования без использования связывающих волокон, поэтому материал выходит абсолютно безопасным для человека и окружающей среды.
2. Доступность. По сравнению с оргстеклом МДФ значительно дешевле.
3. Привлекательный внешний вид. Внешне материал напоминает дерево, которое делает интерьер уютным и остается актуальным независимо от модных тенденций.
4. Высокая плотность. Это делает МДФ устойчивым к горячим парам и влаге.
5. Широкие возможности дизайна. Из древесно-волокнистой плиты можно выполнить панели в любом стиле и цвете.

К недостаткам материала относятся его пожароопасность: плиты из МДФ не рекомендовано располагать рядом с легковоспламеняемыми предметами, проводкой. Также МДФ не отличается стопроцентной влагостойкостью: при обширном скоплении на поверхности материала влаги, даже установленная на каркас, хорошо зафиксированная плита МДФ начинает крениться под тяжестью собственного веса и деформироваться.

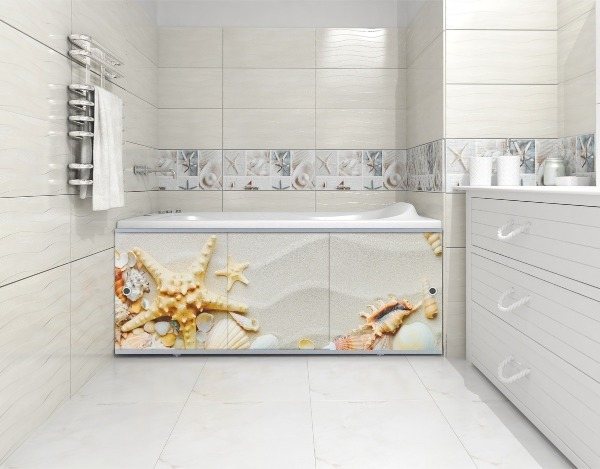

Для чего нужен экран под ванну

Сейчас в продаже вы встретите акриловые модели, в комплекте с которыми уже идут готовые экраны. Это удобно: размеры точно подогнаны, сборка на самом примитивном уровне, и выглядит ванная сразу после установки вполне прилично. Но вот другие модели, металлические или чугунные, редко когда встречаются с таким дополнением, так что приходится сооружать ограждение самостоятельно.

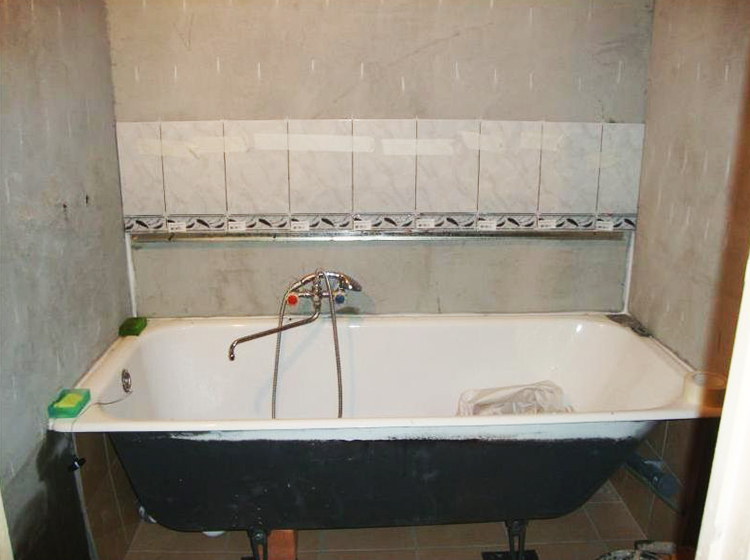

ФОТО: youla.ruИ конечно, если у вас старая ванная и у неё до сих пор нет экрана, пора этим вопросом заняться

А стоит ли вообще «заморачиваться»? Кто-то скажет, что и так сойдёт и что это необязательный предмет в интерьере. Тут, конечно, дело вкуса и деталей. Если вас устраивает вид канализационных труб, малопривлекательные наружные борта купели (а они обычно такие, окрашенные в чёрный цвет, как правило), склад под ванной баночек и тазиков, то действительно не стоит озадачиваться. Но если вы эстет во всём и любите порядок, то и вопрос такой вряд ли возникнет.

Экран придаёт помещению ванной комнаты завершённый вид, скрывает все неприглядные моменты, позволяет использовать пространство под купелью для хранения с функциональными полками.

ФОТО: san-design.ruВы можете подобрать оформление экрана под интерьер всего помещения и даже сделать его некоторой изюминкой

Кроме внешней эстетики, у экрана под ванну есть и ещё некоторые преимущества. К примеру, если пользоваться обычной ванной без экрана, брызги воды неизбежно попадут на пол и под ванну, а там уже образуется сырость и грязь – источники многих проблем, от запаха до разрастания плесени

А вот если скрыть борта экраном, под ним будет сухо и чисто, что немаловажно

И наконец, кроме гигиены и эстетики, у экрана есть и функциональная задача. Он может стать частью удобной системы хранения для мелочей, которым не нашлось места в других ящиках. Здесь можно хранить средства для уборки, бытовую химию, ёмкости для стирки и замачивания. Продуманная система позволяет максимально использовать всё свободное пространство.

Есть только один нюанс, который важно предусмотреть ещё до того, как вы решили делать экран, – все материалы должны быть устойчивыми к воздействию влаги. А будет такая устойчивость – не появится гниль и грибок, ржавчина

Не рекомендуется делать совершенно герметичные глухие экраны. В таком закрытом пространстве влага всё равно появится в форме конденсата, и отсутствие ревизионного люка не позволит вам оперативно начать ремонт при неполадках с канализацией.

ФОТО: falcon93.ruВ любом случае нужно оставлять отверстие для вентиляции и ревизионный люк для доступа к коммуникациям

Инструменты

Инструмент, нужный для изготовления и монтажа экранного перекрытия под ванной зависит от материала его изготовления, конструктивных особенностей. Перечень необходимого инструмента для сооружения и установки практически любых экранов:

• Перфоратор, универсальный строительный инструмент для разрушения стройматериалов и просверливания отверстий в стеновых перекрытиях, необходимых для крепежа каркаса.
• Болгарка требуется для обрезания стального профиля, плитки, пластика, в торговой сети реализуются специальные диски, с помощью которых можно резать дерево.
• При работе с гипсокартоном обязательно понадобится шуруповерт, который значительно ускоряет процесс сборки.
• Металлический уровень необходим для точного размещения экрана по вертикали и горизонтали.
• Шпатели и кельмы, гребенка для укладки плитки, в качестве основы под который берется кирпич, ГКЛ или газосиликатные блоки.
• Рулетка, карандаш, малярный нож, молоток, крестообразная отвертка являются бытовыми инструментами при монтаже различных типов экранных ограждений.

Материалы для изготовления экрана

Материал выбора для экрана под ванную — пластик. Удобно использовать монолитные виды поликарбоната (непрозрачные, цветные и пр.) или ПВХ-панели. Менее пригодны МДФ и ГКЛ, фанера или ДВП. При выборе ограждений в ванную комнату нужно использовать наиболее влагостойкие виды.

Экран из гипсокартона.

Укладка керамической плитки

В качестве основы под плитку устанавливают кирпичные стенки или собирают черновой экран из ГКЛ. Монтаж плитки производят на стандартный влагостойкий плиточный клей:

• начинать нужно с открытой части ванны или от ее свободного угла, сверху, чтобы резаные элементы оказались под раковиной, у стены, возле пола и т. п.;
• для сохранения равномерных швов используют разделительные крестики, вставляя их в углах между плитами;
• когда клей схватится, крестики убирают, а швы заполняют специальными затирками с антисептическими и гидрофобными свойствами.

Кроме кафеля, экран ванны можно отделать мозаикой, природным камнем, керамогранитом и др.

Особенности использования панелей МДФ

Материал недостаточно влагостойкий для использования в ванной. Перед установкой желательно обработать все срезы водоотталкивающей пропиткой, чтобы полотно не деформировалось при попадании воды. Внешняя сторона панели ламинирована и устойчива к каплям и брызгам, а также высокой влажности воздуха. Для ванной нужно выбирать МДФ с защищенной изнаночной стороной листа (чаще всего окрашенной).

Монтаж начинают с крепления стартового профиля для стен из пластиковых панелей (П-образный). Его фиксируют на верхнем бруске или профиле так, чтобы в выемку можно было загнать верхнюю кромку МДФ. Если на полу вокруг ванны не планируется установка плинтуса, фиксировать нижний край можно в таком же профиле, заполняя его герметиком или клеем. Крепление к элементам каркаса проводят с внутренней стороны, используя короткие саморезы для ГКЛ.

Панели МДФ под ванной.

Отделка экрана гипсокартоном

Сделать своими руками экран или основу для плиточной облицовки из ГКЛ не сложнее, чем другие архитектурные элементы. Листы нарезают по меркам ширины и длины, а затем монтируют на каркас короткими саморезами. Головку крепежного элемента нужно утопить в поверхность материала.

Облицовка пластиковыми панелями

Пластиковые панели удобны не только для отделки стен, но и в качестве основы для экрана под ванну. При использовании этого материала можно оформить комнаты в единой цветовой гамме и стиле. Для монтажа используют те же профили, что и для крепления к стенам (стартовые и финишные), а обрешетку выполняют, располагая 2 горизонтальные планки по высоте чаши (расстояние около 30 см).

Перед установкой крепят П-образные профили на пол (на деревянный каркас) и под борт ванны. Монтаж панелей проводят от стены к стене или от свободного угла к стене (чтобы обрезанные панели встали возле стены). Для оформления внешнего угла используют специальные профили.

Облицовка панелями из пластика.

Работу выполняют так:

• выполняют крепление стартового молдинга при помощи степлера;
• уголок или стартовый профиль надевают на крайнюю панель, вставляют ее в направляющие сверху и снизу;
• проводят до внешнего угла или вплотную к стене;
• фиксируют к элементам обрешетки со стороны широкой монтажной полки ;
• вставляют в выемки молдингов следующую панель (короткой полкой в сторону уже установленной детали), плотно соединяют, закрывая стык, фиксируют широкую полку на обрешетке и повторяют до окончания работы.

Если последнюю в ряду панель нужно обрезать по ширине, отмеряют нужный размер, срезают излишки материала, а срез закрывают молдингом.

Экран из панелей.
