Как обустроить слив для душа в полу в ванной комнате: пошаговый инструктаж по монтажу

Способы поднять пол

Если стяжку выполняют только под душевой кабиной, получают возвышение по отношению к другой площади ванной комнаты. Иногда поднимают пол по всей квадратуре санузла до отметки высоты трапа, чтобы избежать ступеньки и сделать плиточное покрытие равномерным по высоте.

Различают два варианта поднятия рабочей области:

• бетонная или цементно-песчаная стяжка;
• подиум на лагах.

Первая конструкция подходит в случае крепкого перекрытия, которое выдержит вес толстого бетонного слоя. Поднятие с помощью лаг применяют, если перекрытие ослабленное, а усилить его без реконструкции невозможно.

Толщина стяжки обычно не меньше 12 — 15 см, но в толще встраивают утепление из пенополистирола. Этот слой снижает массу и увеличивает комфорт водных процедур (приятнее стоять на теплом основании). Черновую стяжку для уменьшения веса выполняют с легким заполнителем (шлаком, керамзитом).

Разновидности стяжек

Чаще делают подиум для душа со сливом в полу методом заливки стяжки. Такой вариант отличается значительным весом, при этом по технологии нужно дожидаться набора прочности длительное время, прежде чем перейти к отделке керамикой.

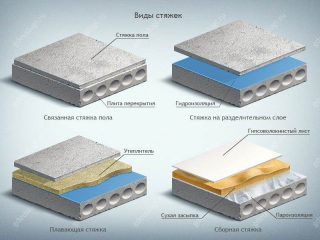

Виды стяжек:

Стандартная цементно-песчаная. Применяют на плитах перекрытия толщиной 220 мм. Сама стяжка имеет толщину 150 – 160 мм, поэтому 1 квадрат весит около 250 – 300 кг

Особенно осторожно нужно делать такой слой в старых строениях.
Стяжка из керамзитобетона или шлакобетона. Вес уменьшен за счет применения керамзитового щебня вместо обычного

Используют также отходы шлака в качестве наполнителя бетона. Слой на квадрате пола весит до 240 кг.

Утепленная стяжка плавающего типа. На основание укладывают экструдированный пенополистирол или пенопласт так, чтобы покрывающий слой из цементно-песчаного раствора был не менее четырех сантиметров. Облегченный вариант весит гораздо меньше.

Полистиролбетон. В качестве заполнителя применяют искусственные гранулы. Такая стяжка весит меньше керамзитобетона.

Подиум на лагах

Уменьшить вес подиума на перекрытие можно, использовав для поднятия деревянные лаги. Древесина плохо переносит влажность, но при соответствующей обработке и гидроизоляции служит долго.

Варианты устройства уклона:

• Лаги ставят по типу конверта. Балки сходятся к приемному отверстию, за счет разной высоты крепежных шпилек наклоняют пол.
• Понижение обеспечивают при укладке финишной плитки за счет разной толщины раствора. Лаги при этом выставляют в одной плоскости без понижения.

Под крепление лаг в основании сверлят отверстия, туда устанавливают монтажные шпильки размером М12 – М16 с промежутком 300 мм. На них фиксируют деревянные бруски высотой 60 – 90 мм (зависит от высоты будущего подиума). Ширина лаг 40 – 45 мм.

На балках устанавливают листы влагостойкой фанеры толщиной не меньше 12 мм. Поверх настилают гипсоволокнистые листы (ГВЛ) или цементно-стружечные панели (ЦСП). Обязательно используют пленочную гидроизоляцию. Окончательно отделывают поверхность пола керамической плиткой.

Расчет высоты подиума

Параметр зависит от высоты трапа, минимальный размер которого 60 – 70 мм, а максимальный доходит до 200 мм. Сравнивают напор душа и способность трапа отводить воду в литрах за минуту. Оба значения должны совпадать либо второй показатель должен быть выше.

Трап измеряют в собранном состоянии, учитывают толщину черновой и основной стяжки, утепляющего слоя (обычно 50 – 60 мм). После финишной стяжки (40 мм) кладут плитку, пласт в зависимости от толщины керамики и раствора может быть 10 – 20 мм.

При выборе высоты подиума учитывают уклон пола, который позволит воде стекать к отверстию. Обычно требуется на 10 мм на погонном метре. Это значение также прибавляют при расчете. Чем больше площадь основания душа, тем больше прибавляют миллиметров.

Функциональные характеристики

Трап имеет простую конструкцию – предназначен он для сбора и отведения воды с поверхности пола в систему канализации. Изготавливается устройство из нержавеющей стали, армированного или металлопластика.

Помимо основной функции трап решает следующие задачи:

1. Не пропускает мусор и предотвращает тем самым засорение канализационных труб.
2. Не пропускает в помещение неприятные запахи из канализации.
3. Позволяет быстро выполнить прочистку сливного отверстия, предоставляя свободный доступ к нему.

Устройства для водоотведения с сухим затвором не пропускает неприятные запахи из канализации

Существует две разновидности трапов. Линейный слив собирает воду в лоток, а точечный выполнен в виде воронки. Вторая разновидность встречается чаще, так как позволяет смонтировать трап в любом месте душевой. Потребуется только выполнить наклон пола в сторону слива, чтобы вода стекала самотеком.

Так как рабочая площадь линейного трапа за счет наличия лотка увеличена, его пропускная способность гораздо больше, чем у точечного устройства. Располагаться такой трап может вдоль стены или в центре душевой. Также потребуется уклон в сторону трапа с одной стороны. Снаружи на поверхности пола монтируется линейная планка из нержавеющей стали в виде узкого длинного прямоугольника. Решетка может быть традиционной или с узором. Располагается она на одном уровне с плоскостью кафельного пола.

Конструкция линейного трапалинейный трап для душа

Выбирая модель трапа, учитывают следующее:

1. Технические возможности устройства, его пропускную способность и размер.
2. Как расположена труба канализации.
3. Где в помещении расположена душевая.
4. Стилистика помещения, а также отделочного материала стен и пола.

Некоторые производители предлагают монтаж трапа, имитирующего напольную плитку – вода стекает через щели по его периметру

Выбрать устройство необходимой высоты, размера и формы сегодня не составляет труда. Сливы отличаются формой крышки (круглая, квадратная, прямоугольная) и материалом изготовления.

Большая часть трапов оснащены гидрозатвором внутри сифона. Обычное устройство при нечастом использовании душа, при испарении воды, не защитит от посторонних запахов. А вот устройство с сухим гидрозатвором действует эффективнее. Он надежно защищает помещение от «канализационных» ароматов, так как не только водным затвором, но и несколькими заслонками. Они автоматически блокируют сливной канал, если по нему не течет вода.

Элементы трапа с сухим затвором

Есть несколько вариантов расположения сливного отверстия:

1. По центру – это часто встречающийся способ расположения слива. Уклон пола в этом случае выполняется с четырех сторон.
2. В месте стыка стены и пола располагают линейные трапы, а наклон пола выполняют от противоположной стены.
3. Максимально незаметным является точечный слив, расположенный в углу душевой. Уклон выполняется с двух сторон, чтобы вода стекала в угол.

Защитный затвор: виды

От того, насколько часто используется душевая, зависит конструкция защитного затвора. Сифонный гидрозатвор отлично функционирует в душевых, которыми пользуются ежедневно. Водный барьер надежно защищает помещение от проникновения запахов из канализации. Минус такой конструкции заключается в ее массивности. К тому же затвор перестает справляться со своей функцией, когда пересыхает. Происходит это по разным причинам: когда редко пользуются душем, изначально неправильно выбран уклон конструкции или смонтирован «теплый пол».

Сифонный затвор

Поэтому популярность приобрели современные модели с «сухим» запирающим устройством. Есть три разновидности:

1. Сухой затвор диафрагменного типа оснащен подвижной подпружиненной мембраной. Диафрагма пропускает воду, опускаясь под ее давлением.
2. В поплавковом затворе запирающий элемент при сливе воды поднимается, а затем опускается и «затыкает» отверстие.
3. В маятниковом запоре специальное устройство под действием силы тяжести перекрывает слив.

Элементы сухого трапа, которые располагается внутри конструкции пола, изготовлены из пластика, а наружная крышка из нержавейки.

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

• Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.
  Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны
• Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

• Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.
  Принцип действия сухого затвора в сливном трапе
• Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.
• Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.

Принцип работы «сухого» затвора

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Из чего состоит слив в полу

Прежде чем вы будете оборудовать душ вместе с напольным сливом, определитесь с составляющими такой системы

При ее установке это будет очень важно

Слив обеспечивает сток воды из ванны или душа в канализацию. Отвод для трубы следует сделать из пластика с диаметром отвода до 50 мм для обеспечения нормального схода сточных вод. Также подойдет и гофра, однако многие специалистов полагают, что для данного приспособления лучше применять гладкую трубу, неспособную затруднять поток воды. Также помните о том, что слив будет находиться в полу и доступ к трубе будет не простым, как обычно. Гофра будет затруднять сток из-за следующих проблем:

• застаивания в ней волос;
• кусков мыла;
• грязи.

Все это впоследствии может привести к забиванию канализации целиком. Да и острой необходимости установки гофры нет, чтобы установить слив в полу, вам понадобятся такие приспособления, как:

• соединения;
• переходники;
• муфты.

Под сифон отвод должен быть прямолинейным и иметь угол 135 градусов по отношению к главной трубе. Ее уклон при этом должен составить 15 градусов по отношению к стоку. Благодаря таким параметрам слив в полу обеспечит беспрепятственный сток воды из ванны или душа в канализацию.

Виды сливных трапов и лотков

Условно их можно разделить на 3 типа:

Точечный

Это водоотводящее устройство небольшого размера с круглой или квадратной решёткой. Их чаще всего называют трапами.

Линейный

Это канализационный жёлоб с решёткой прямоугольного сечения. Иногда производители вместо обычной декоративной решётки изготавливают крышку лотка, на которую можно наклеить кафель. Тогда лоток практически незаметен, а вода уходит в щели. Поэтому такие водоотводящие желоба называют щелевыми.

Пристенный

Бывают лотки, которые монтируются в стены. Тогда вода, под которой вы купаетесь, уходит в угол стены или в стену. Поэтому часто этот водоотводящий желоб называют пристенным.

Душевая с незаметным лотком смотрится красивее, но за красоту придётся доплачивать. Пристенные водоотводящие желоба часто стоят дороже, чем точечные или линейные устройства.

Иногда для пристенных лотков нужно отдельно устанавливать инсталляцию.

Пенетрон

Итак, мы выяснили, что Пенетрон является отечественной маркой гидроизоляционных смесей с исследовательской лабораторией в Екатеринбурге. В готовом виде смесь напоминает жидкое молочко, которое автоматизированным или ручным способом наносится на защищаемую поверхность. Технология предусматривает смачивание стены, но предполагается по умолчанию, что грунтовка не используется. Нет нигде достоверных данных о том, мешает ли она схватыванию Пенетрона.

По заявлению производителя, смесь проникает вглубь бетона и образует прочные соединения с затвердевшим цементным камнем. Образующаяся полимерная матрица надёжно изолирует слой некой толщины (зависит от характеристик материала стен и перекрытий), препятствующий проникновению влаги. Смеси настолько универсальны, что некоторыми из них рекомендуется вести ремонт плотин, бассейнов, водных резервуаров. Понятно теперь, почему многие желали бы выполнить гидроизоляцию своей душевой кабины именно Пенетроном. Вот некоторые ключевые свойства готовой конструкции:

Применение смеси Пенетрон

1. Пенетрон будет служить весь долгий период эксплуатации бетона. Гидроизоляция производится раз и навсегда.
2. Пенетрон можно использовать и для подземных работ. По технологии предусматривается нанесение нескольких слоёв и долгая сушка. То же самое можно сказать про большинство строительных смесей этого класса.
3. Пенетрон успешно затягивает микротрещины поперечным размером не более 0,5 мм. Этот процесс сопровождается усиленным ростом кристаллов в полостях. Для более значительных повреждений используются Пенекрит и некоторые другие продукты этого же концерна.
4. Пенекрит набирает полную прочность в течение примерно трёх месяцев, доводя класс водонепроницаемости до W20 (давление 2 МПа). После первых 28 суток достигается W14. Для сравнения – 100 кПа эквивалентно глубине бассейна в 10 метров, 1 МПа – 100 метров и так далее.
5. Обработанный бетон, помимо гидроизоляционных свойств, никакие другие не меняет. То есть поверхность свободно пропускает пар.

5 кг сухой строительной смеси стоит порядка 1500 рублей. Этого хватит, чтобы провести гидроизоляцию примерно 6 квадратных метров поверхности. Не сложно убедиться, что этого по большей части хватит для всей площади небольшого санузла типичной квартиры. Стены под кафель не принято покрывать гидроизоляцией, но если это требуется, пакета с избытком хватит на одну кабину (поддон и пара стенок до уровня 1,5 метра). Небольшую скидку можно получить за приобретение ёмкости весом 25 кг (31 квадратный метр).

По срокам нанесения уже было сказано несколько слов. Минимально работы занимают порядка трёх суток. Затем изделием можно начинать пользоваться, а Пенетрон будет продолжать повышать марку водонепроницаемости бетона ещё три месяца. Уже после нескольких суток поверхность свободно выдержит любые гидравлические нагрузки, которые только могут возникнуть в типичной душевой кабине.

Установка сливного трапа

Установка сливного трапа неизбежно связана со значительным подъемом пола в душевой или другом помещении. Более того, полу придают уклон для направления всей воды в сторону сливного трапа. Как правило, подъем составляет не менее 15 см, но для душевой это не страшно и при невысоком потолке.

Небольшой сливной трап Viega

Конструкция такого пола представляет собой многослойную систему:

• тепло- и звукоизоляция из пенополистирола — 5 см;
• черновая бетонная стяжка — 4 см;
• герметичная мембрана из наплавного гидроизоляционного материала;
• 2-я бетонная стяжка, задающая уклон в сторону трапа — около 4 см;
• керамическая плитка, не впитывающая воду и уложенная на клеевой раствор.

Таким образом, трап со сливом оказывается монолитно замурованным в полу (его решетка не должна выступать над примыкающими плитками).

Требования к полу с трапом: решетка не должна выступать над плитками, швы между плитками должны быть не более 2 — 3 мм и заделываться водостойкой затиркой

Мы рассмотрим наиболее сложный вариант, когда бетонное основание лежит на холодном грунте. А это потребует эффективной теплоизоляции и не только по причине холодного пола: низкие температуры грунта и горячая вода создают в бетонных стяжках сильные температурные колебания, что вызывает в них деформационные процессы, приводящие к механическим разрушениям. На теплом бетонном основании от теплоизоляции можно отказаться, а недостающую толщину пола (относительно высоты трапа) компенсировать первой бетонной стяжкой.

Четырехсантиметровая бетонная стяжка поверх пенополистирола уже достаточно прочна и способна равномерно перераспределять действующие на нее механические нагрузки. При такой толщине можно использовать обычный цементно-песчаный раствор (1 : 3), затворенный на воде, что снижает затраты.

В качестве теплоизоляции мы используем листы гранулированного пенополистирола (пенопласта) плотностью 35 кг/м³. В случае намокания бетонного основания (высокие грунтовые воды) лучше применять экструдированный пенополистирол.

Для создания в полу водонепроницаемой и прочной мембраны взято отечественное наплавное гидроизоляционное полотно «изопласт» (без минеральной обсыпки), используемое для мягких кровель. Материал пластичен, упруг и устойчив к механическим нагрузкам (армирован стекловолокном). Зажатый во фланце трапа, он будет служить хорошим герметичным уплотнителем. А его стыки внахлест, разогретые горелкой до размягчения, прочно и герметично склеиваются

Прижатый в размягченном состоянии, материал прочно сцепляется и со стеной, что особенно важно при устройстве водонепроницаемой мембраны. Ее края должны находить на стенки душевой до высоты 2-й бетонной стяжки и иметь идеальное примыкание

При устройстве бетонных стяжек без направляющих, по которым правилом разгоняют цементный раствор, не обойтись. Для этого можно воспользоваться деревянными рейками, соответствующих размеров, но их приходится удалять из стяжки. Если направляющие удается сделать из полимера, обладающего пластичностью, их можно оставить в бетоне: будут служить деформационными швами.

К сливному трапу в полу душевой или дне бассейна всегда предъявляются повышенные требования: герметичность, прочность гигиеничность и долговечность, сочетающиеся с эстетичным видом. Все это обеспечивается конструкцией самого сливного трапа и его встраиванием в пол. При встраивании трапа используются вполне конкретные строительные материалы и соблюдается строгая последовательность их укладки на основание.

К используемой здесь керамической напольной плитке предъявляются повышенные требования. Плитка не должна впитывать воду. Этот показатель у нее не должен превышать 1,5 % от собственной массы (у обычных плиток — около 11 %). Поверхность плитки должна быть шероховатой, что позволит избежать опасного скольжения ног на мокром полу. Кстати, обычные клеевые смеси для такой плитки не подходят: требуется специальный контактный клей, создающий сильное и долговечное сцепление с плиткой. Швы между плитками заделывают только водостойкими затирками.

Небольшое видео наглядно продемонстрирует принципиальное устройство и последовательность монтажа сливного трапа в душевой:

Штукатурная изоляция на основе полимеров

Эффективную и качественную гидроизоляцию душевой можно провести полимерно-цементными составами типа «Коверкол», «Осмоластик», «Осмофлекс» и другими. Они все имеют высокую адгезию и хорошую эластичность.

В состав этих смесей вместе с цементом и кварцевым песком входят полимерные добавки, которые, проникая глубоко в основание, кристаллизуются, плотно заполняя все трещины, поры, углубления, чем обеспечивают повышенную защиту от протечек душевой без поддона.

Технология работ

Технология по устройству такой изоляции схожа с нанесением окрасочных составов. Компоненты сухой смеси согласно инструкции разводят водой, тщательно перемешивают до однородного состояния (можно взять строительный миксер – дрель со специальными насадками).

После подготовки и очистки поверхность увлажняют и жесткой кистью наносят раствор на основание, уделяя особое внимание «мокрым» зонам. При необходимости места выхода стояков укрепляют сеткой из полипропилена

После высыхания первого слоя его снова увлажняют и шпателем наносят второй, стараясь выровнять поверхность. Обычно этого хватает для полной гидроизоляции душевой, но по желанию можно наложить и третий слой.

Техническое устройство

Конструкция трапа напоминает стакан, в нижней части которого приварена труба, которая подключается к системе канализации. У лотка, как вы уже догадались по названию, конструкция напоминает прямоугольную ёмкость. И также в нижней части сделан выход, для подключения к трубе канализации.

Бывает 2 вида выходов: вертикальный и горизонтальный. Трапы и лотки с вертикальным выходом ставят в тех случаях, когда трубы канализации проходят на обратной стороне перекрытия. С горизонтальным (боковым) выходом ставят там, где канализационная труба идёт по этой же стороне перекрытия.

Приведу пример, чтобы вы не запутались. Мне нужно установить трап или лоток в санузле на первом этаже частного дома. Если я установлю устройство с горизонтальным выходом, то придётся заливать большой слой стяжки, который должен скрыть канализационную трубу.

А можно просверлить отверстие в перекрытии и поставить водоотводящий жёлоб с вертикальным выходом. А канализационные трубы подвести по потолку подвала.

В этом случае, слой стяжки на первом этаже нужно будет заливать намного меньше. Это экономия. А сэкономил — значит, заработал.

Что такое гидрозатвор

В каждом устройстве, которое подключается к канализации по умолчанию сделан гидрозатвор. Иногда его ещё называют мокрый затвор. Видели, что унитазе стоит вода или в сифоне под раковиной? Это и есть гидрозатвор.

Он нужен, чтобы запахи из канализации не проникали в помещение. Пока в гидрозатворе есть вода, он не будет пропускать запахи. Но как только вода испарится, тут же в помещении начнёт вонять канализацией.

Если из унитаза или сифона вода будет испаряться долго, то из трапа или лотка вода будет улетучиваться довольно быстро. Особенно если рядом есть тёплый пол. Пока в душе купаются каждый день, гидрозатвор будет задерживать газы из канализации.

Но как только вы уедете в отпуск или перестанете пользоваться душевой, вода из гидрозатвора испарится и в помещении появится вонь. Чтобы избавиться от этой проблемы, придумали сухой затвор.

Что такое сухой затвор

В конструкцию водоотводящего устройства встраивается специальный клапан, который под напором воды открывается, при отсутствии напора закрывается и не пропускает запахи. Клапаны могут быть как лепестковые, так и шариковые.

Вторые, мне кажется, работают лучше. Уровень воды упал, шарик под своим весом опустился и закрыл канализационное отверстие. Если в жёлоб поступает вода, то шарики всплывают.

А вот лепестковые клапаны, по моему мнению, работают хуже. Через время резинка становится “дубовой” и перестаёт плотно прилегать. Если лепестковый клапан пластиковый, то он может начать заедать в шарнирах через несколько лет.

Отмечу, что снять и промыть клапан дело 10-15 минут. Так что это больше придирки с моей стороны, чем весомый аргумент в пользу шариковых клапанов сухого затвора.

Что лучше: гидрозатвор или сухой затвор

Я всегда рекомендую покупать лоток или трап с сухим затвором. Стоит он немного дороже, но от появления канализационного запаха защищает в разы лучше. Я сторонник затвором с шариками, хотя если лепестки клапана из пластика, то они будут долго и беспроблемно работать.

Расположение трапа

Сливной трап для пола располагают в наиболее удобном для этого месте ванной комнаты. Самое главное, чтобы он находился в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Он может быть расположен в следующих местах:

1. По центру душевой комнаты или с небольшим смещением к одной из ее сторон. В этом случае уклон обеспечивают с четырех сторон.
2. В углу. Такой слив не бросается в глаза, а небольшой уклон всей поверхности пола выполняют в двух плоскостях, обеспечивая сток именно к нужному углу. Таким образом, вода стекает именно в нужный угол, а не к одной из сторон подиума.
3. Около одной из стен. Уклон пола выполняют в одной плоскости, по направлению к сливу. Обычно так монтируют щелевые устройства с высокой пропускной способностью. Они реже засоряются и отлично смотрятся на полу.
